Jak działa włącznik schodowy? Schemat i podłączenie bez tajemnic

Wchodzisz po schodach, światło gaśnie za tobą na dole, a na górze panuje ciemność. Cofasz się po omacku, potykasz o próg i przeklinasz w duchu instalację z lat osiemdziesiątych. Dokładnie tak wygląda codzienność w domach, gdzie ktoś kiedyś „oszczędził" na schodowym sterowaniu oświetleniem. Tymczasem wyłącznik schodowy to jeden z najczęściej używanych elementów instalacji w budynkach mieszkalnych, a jego zasada działania zaskakuje prostotą: para łączników współpracuje ze sobą, przerzucając fazę między dwoma przewodami, dzięki czemu każdy z nich niezależnie steruje tą samą lampą.

• Co to jest wyłącznik schodowy i dlaczego go potrzebujesz
• Schemat podłączenia wyłącznika schodowego krok po kroku
• Wyłącznik schodowy krzyżowy i podwójny kiedy się sprawdzają
• Montaż wyłącznika schodowego bez błędów
• Wymiana starego wyłącznika na nowy
• Kiedy wezwać elektryka z uprawnieniami
• Schemat podłączenia wyłącznika schodowego i krzyżowego w jednym obwodzie
• Sprawdź się trzy pytania przed montażem

Co to jest wyłącznik schodowy i dlaczego go potrzebujesz

Wyłącznik schodowy (potocznie nazywany też włącznikiem schodowym, choć to ta sama rodzina elementów) to łącznik instalacyjny z trzema zaciskami, który współpracuje z identycznym egzemplarzem w drugim punkcie obwodu. W odróżnieniu od zwykłego wyłącznika oświetleniowego, który ma tylko dwa zaciski i po prostu przerywa obwód, schodowy „przerzuca" fazę na jeden z dwóch wyjściowych przewodów. Dzięki temu każdy z pary łączników potrafi zapalić lub zgasić lampę, niezależnie od aktualnego położenia drugiego.

Najczęstsze zastosowania pokrywają się z miejscami, w których wchodzisz i wychodzisz z różnych stron:

• klatki schodowe w domach wielopiętrowych
• długie korytarze łączące kilka pomieszczeń
• para sypialnia-łazienka na różnych kondygnacjach
• garaż z wejściem od strony domu i od podjazdu
• piwnica z wyjściem na zewnątrz i do wnętrza budynku

Korzyść warta podkreślenia to oszczędność energii: w typowej klatce schodowej w bloku z lat 70. żarówka świeciła non stop, bo nikt nie chciał schodzić po ciemku do wyłącznika. Po modernizacji ze schodowym sterowaniem zużycie prądu spada o 30-40%, bo lampa gaśnie automatycznie po przejściu. To tłumaczy, dlaczego wiele spółdzielni mieszkaniowych wymienia klasyczne obwody na schodowe podczas remontów instalacji.

Druga sprawa to bezpieczeństwo. Oświetlenie działające niezawodnie z obu końców klatki eliminuje ciemne strefy, w których łatwo o potknięcie. Norma PN-HD 60364 zaleca, by klatki schodowe miały sterowanie dwupunktowe już przy różnicy poziomów powyżej jednego piętra, co w praktyce oznacza właśnie wyłącznik schodowy.

Schemat podłączenia wyłącznika schodowego krok po kroku

Zasada działania opiera się na banalnym fakcie fizycznym: lampa świeci tylko wtedy, gdy napięcie 230 V dociera do jej zacisków przez fazowy przewód L, a obwód zamyka się przez neutralny N. Pojedynczy wyłącznik po prostu przerywa L, więc pozycja „wyłączony" oznacza brak napięcia na lampie. Schodowy robi coś sprytniejszego: ma jeden zacisk wejściowy (faza zasilająca) i dwa zaciski wyjściowe (tzw. „podróżne"), a jego wewnętrzny mechanizm dźwigniowy przełącza połączenie z jednego wyjścia na drugie przy każdym naciśnięciu klawisza.

Para schodowych wyłączników łączy się w taki sposób, że wyjścia pierwszego są jednocześnie wejściami drugiego. Gdy w obu łącznikach pozycja przełącznika wskazuje na ten sam przewód, obwód jest zamknięty i lampa świeci. Gdy wskazują na przeciwne, obwód się rozwiera i lampa gaśnie. Dowolne naciśnięcie któregokolwiek z nich zmienia stan rzeczy, bo przełączenie jednego wystarczy, by oba „zgodziły się" lub „rozjechały".

Przewody potrzebne w ścianie muszą więc uwzględniać tę logikę. Oprócz klasycznych trzech kolorów w instalacji schodowej pojawia się dodatkowy przewód łączący oba łączniki:

Schemat tekstowy obwodu dwupunktowego wygląda tak: zasilanie (L z rozdzielni) trafia do zacisku wspólnego wyłącznika S1, z dwóch pozostałych zacisków wychodzą przewody podróżne i biegną do obu zacisków wyjściowych wyłącznika S2, a z zacisku wspólnego S2 faza poprzez puszkę rozgałęźną dociera do lampy. N wraca bezpośrednio do rozdzielni. Całość działa, bo w dowolnym momencie istnieje dokładnie jedna ścieżka dla prądu od L do lampy albo żadna.

Wyłącznik schodowy krzyżowy i podwójny kiedy się sprawdzają

Gdy potrzebujesz sterowania z trzech lub więcej miejsc, para schodowa nie wystarczy. Między nimi trzeba wstawić wyłącznik krzyżowy, który ma cztery zaciski robocze i działa jak „przełącznik biegunów": zamienia miejscami dwa przewody podróżne, które do niego dochodzą. W praktyce oznacza to, że w korytarzu z wejściami z salonu, sypialni i łazienki instalujesz dwa schodowe (na końcach trasy) i dowolną liczbę krzyżowych (pomiędzy nimi). Naciśnięcie dowolnego elementu odwraca stan obwodu.

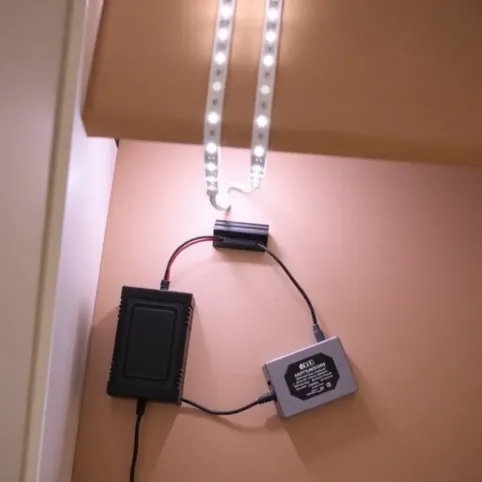

Inne warianty warto dobrać do konkretnej sytuacji. Wyłącznik podwójny (świecznikowy) ma w jednej obudowie dwa niezależne mechanizmy schodowe, co pozwala sterować dwoma grupami lamp z pary punktów. Sprawdza się w dużych pokojach z żyrandolem i kinkietami. Wyłącznik czasowy (zwierny) sam wyłącza światło po ustawionym czasie, na przykład po 30 sekundach, dzięki czemu klatka schodowa w bloku gaśnie automatycznie, nawet jeśli lokator zapomni. Rozwiązanie bezprzewodowe przesyła sygnał radiowo (najczęściej w paśmie 433 MHz lub Zigbee), więc nadajnik montujesz na ścianie jak zwykły klawisz, a odbiornik chowa się w puszce przy lampie.

Porównanie kluczowych parametrów ułatwia decyzję:

Stopień ochrony IP to kolejny filtr wyboru. IP20 wystarcza w suchych wnętrzach mieszkalnych, ale przy schodach prowadzących do garażu albo w piwnicy bez ogrzewania warto sięgnąć po IP44, które znosi wilgoć i pył. Do łazienki zgodnie z normą IEC 60364 strefa przy wannie wymaga IP44 w obrębie 60 cm od krawędzi, a w strefie mokrej nawet IP65, choć wyłącznik w samej łazience rzadko się montuje ze względu na wygodniejsze sterowanie z korytarza.

Montaż wyłącznika schodowego bez błędów

Bezpieczeństwo zaczyna się od odcięcia napięcia w rozdzielni. Wyłączenie wyłącznika instalacyjnego (tzw. eski) dla danego obwodu i sprawdzenie próbnikiem, czy w puszce faktycznie nie ma fazy, to absolutne minimum. Próbnik powinien dotknąć każdego przewodu osobno, bo pomiar „na oko" to proszenie się o kłopoty. Przy pracy w metalowej puszce warto dodatkowo założyć rękawice elektroizolacyjne, choć przy wyłączonym napięciu nie są formalnie wymagane.

Narzędzia potrzebne do montażu:

• wkrętak płaski i krzyżakowy z izolacją do 1000 V
• próbnik napięcia (bezkontaktowy lub dwubiegunowy)
• szczypce do ściągania izolacji
• miernik uniwersalny do sprawdzenia ciągłości obwodu
• taśma izolacyjna i złączki WAGO albo kostki śrubowe

Schemat podłączenia w wariancie dwupunktowym powtarza zasadę z wcześniejszego akapitu, ale zobaczmy go jeszcze raz krok po kroku:

⚠️ Najczęstsze błędy montażowe:

• pomylenie zacisku wspólnego (zwykle oznaczonego strzałką lub literą L) z wyjściowym prowadzi do stałego świecenia lampy niezależnie od pozycji łącznika
• brak przewodu PE przy latarce metalowej w lazience skutkuje brakiem uziemienia i ryzykiem porażenia przy uszkodzeniu izolacji
• zaciskanie dwóch przewodów pod jeden zacisk łącznika, co powoduje iskrzenie i grzanie styków
• użycie złączek skręcanych zamiast WAGO, które gorzej trzymają się po latach i potrafią się poluzować

Checklistę przed włączeniem napięcia warto wydrukować i odznaczyć każdy punkt:

• wyłączony bezpiecznik obwodu
• miernik napięcia w ręce, sprawdzone każdy przewód
• schemat podłączenia wydrukowany i porównany ze stanem faktycznym
• zdjęcie starego okablowania zrobione przed demontażem
• po włączeniu napięcia: lampy zapalają się i gasną z obu punktów

Wymiana starego wyłącznika na nowy

Wymiana wchodzi w grę, gdy stary łącznik iskrzy, trzeszczy przy naciśnięciu albo wyraźnie się grzeje. Te objawy oznaczają zużyte styki, które tracą sprężystość i zaczynają opornie przewodzić prąd. Iskrzenie w ciemności widać gołym okiem jako niebieską iskrę pod klawiszem, a ciepło wyczuwa się po kilku minutach pracy.

Dobór zamiennika zaczyna się od rozmiaru puszki. Wyłączniki podtynkowe mają standardowy rozstaw klawiszy 60 mm i pasują do puszek fi 60, natynkowe mocuje się w obudowie przykręcanej do ściany i sprawdzają się w piwnicach oraz garażach. Stopień ochrony musi odpowiadać warunkom: IP20 w salonie, IP44 w garażu, IP55 na zewnątrz pod zadaszeniem. Renomowani producenci oznaczają produkty normą EN 60669-1, co gwarantuje minimum 40 000 cykli łączeniowych, czyli około 20 lat normalnego użytkowania.

Przy wymianie warto też zwrócić uwagę na prąd znamionowy. Standardowe 10 AX wystarcza dla obwodów oświetleniowych do 2300 W, ale przy żarówkach LED o mocy poniżej 5 W niektóre tanie łączniki migoczą w pozycji wyłączonej z powodu prądu upływu. Rozwiązaniem jest łącznik oznaczony jako „LED-compatible" albo dołożenie modułu kondensatora równolegle do lampy, który pochłania resztkowe napięcie.

Kiedy wezwać elektryka z uprawnieniami

Samodzielny montaż wyłącznika schodowego w obrębie mieszkania nie wymaga w Polsce formalnego zgłoszenia ani projektu, pod warunkiem że nie ingerujesz w instalację za licznikiem ani w przewody wspólne budynku. Wymiana łącznika 1:1 na identyczny, podłączenie nowego obwodu w obrębie jednego mieszkania i modernizacja istniejącej puszki to prace, które doświadczony majsterkowicz wykona sam.

Są jednak sytuacje, w których lepiej zadzwonić po fachowca z aktualnymi uprawnieniami SEP:

• przebicia przez stropy międzykondygnacyjne i prowadzenie przewodów w kanałach wspólnych
• ingerencja w rozdzielnicę główną budynku
• instalacja w łazience w strefach 0, 1 i 2 wg normy IEC 60364
• brak pewności co do kolorów i funkcji przewodów w starej instalacji
• wykrycie przewodów aluminiowych (częste w budynkach z lat 60. i 70.), które wymagają specjalnych złączek

Elektryk z uprawnieniami kosztuje orientacyjnie 80-150 zł za punkt przy typowej wymianie, a przy większych zleceniach (cała klatka schodowa w bloku) stawki negocjuje się indywidualnie. Ceny różnią się regionalnie, w Warszawie i Wrocławiu bywają o 20-30% wyższe niż w mniejszych miastach.

Koszt kompletnego zestawu do samodzielnego montażu dwupunktowego w domu: 2 wyłączniki schodowe (ok. 50-70 zł), przewód YDYp 3×1,5 mm² (ok. 3-4 zł za metr), puszka i złączki (ok. 20 zł). Razem od 100 do 200 zł za materiały, robocizna elektryka dolicza kolejne 150-300 zł w zależności od regionu.

Schemat podłączenia wyłącznika schodowego i krzyżowego w jednym obwodzie

Wariant trzypunktowy warto rozrysować sobie przed zakupem materiałów. Sekwencja połączeń wygląda tak: faza L trafia do wspólnego zacisku S1 (na dole schodów). Z dwóch wyjść S1 przewody wędrują do wejść wyłącznika krzyżowego K (na półpiętrze). Wyjścia K biegną do wyjść S2 (na górze schodów). Wspólny zacisk S2 zasila lampę. N wraca bezpośrednio do rozdzielni.

Mechanizm działania polega na „krzyżowaniu": wyłącznik krzyżowy zamienia miejscami dwa przewody podróżne. Gdy S1 wskazuje na górny przewód, a K przekazuje go na dolne wyjście, S2 odbiera fazę i lampa świeci. Naciśnięcie K powoduje zamianę i lampa gaśnie, choć S1 i S2 zostały w tej samej pozycji. To dlatego krzyżowy działa jak „odwracacz" niezależnie od stanu sąsiadów.

Przy więcej niż trzech punktach schemat się powtarza: między dwa schodowe wstawiasz dowolną liczbę krzyżowych, łącząc je szeregowo. Każdy kolejny krzyżowy działa tak samo jak poprzedni, bo mechanizm zamiany dwóch przewodów nie zależy od ich pozycji w łańcuchu. To rozwiązanie skaluje się bez limitu, choć w praktyce rzadko montuje się więcej niż cztery punkty sterowania dla jednej lampy.

Sprawdź się trzy pytania przed montażem

1. Skąd wiadomo, który zacisk wyłącznika schodowego jest wspólny?
Oznaczenie bywa różne u różnych producentów, ale najczęściej spotykane to: strzałka skierowana do wewnątrz, litera L, czerwony kolor zacisku albo pojedynczy otwór po jednej stronie korpusu. Pozostałe dwa zaciski są wyjściowe i oznaczone strzałkami na zewnątrz albo cyframi 1 i 2.

2. Czy wyłącznik schodowy może działać jako zwykły wyłącznik oświetleniowy?
Tak, technicznie to możliwe, ale niepraktyczne. Wystarczy podłączyć fazę do wspólnego zacisku, a jedno wyjście połączyć z lampą, drugie zostawić wolne. Taka konfiguracja działa identycznie jak zwykły wyłącznik, ale kosztuje więcej i wygląda identycznie z zewnątrz.

3. Dlaczego lampa świeci słabo po podłączeniu wyłącznika schodowego?
Najczęściej winowajcą jest prąd upływu przez LED-y o mocy poniżej 5 W. Schodowy łącznik ma większą pojemność między zaciskami niż zwykły wyłącznik, więc resztkowe napięcie wystarcza do delikatnego żarzenia się diod. Rozwiązanie to dołożenie kondensatora 0,1 μF / 250 V równolegle do lampy albo wymiana żarówek na modele z wbudowanym filtrem.

Dobrze zaprojektowany obwód schodowy działa latami bez obsługi i realnie obniża rachunki za prąd. Warto poświęcić godzinę na przemyślenie trasy przewodów i wybór odpowiedniego typu łącznika, zanim sięgnie się po wkrętak. Precyzja na etapie planowania przekłada się na brak niespodzianek przy pierwszym włączeniu napięcia.
