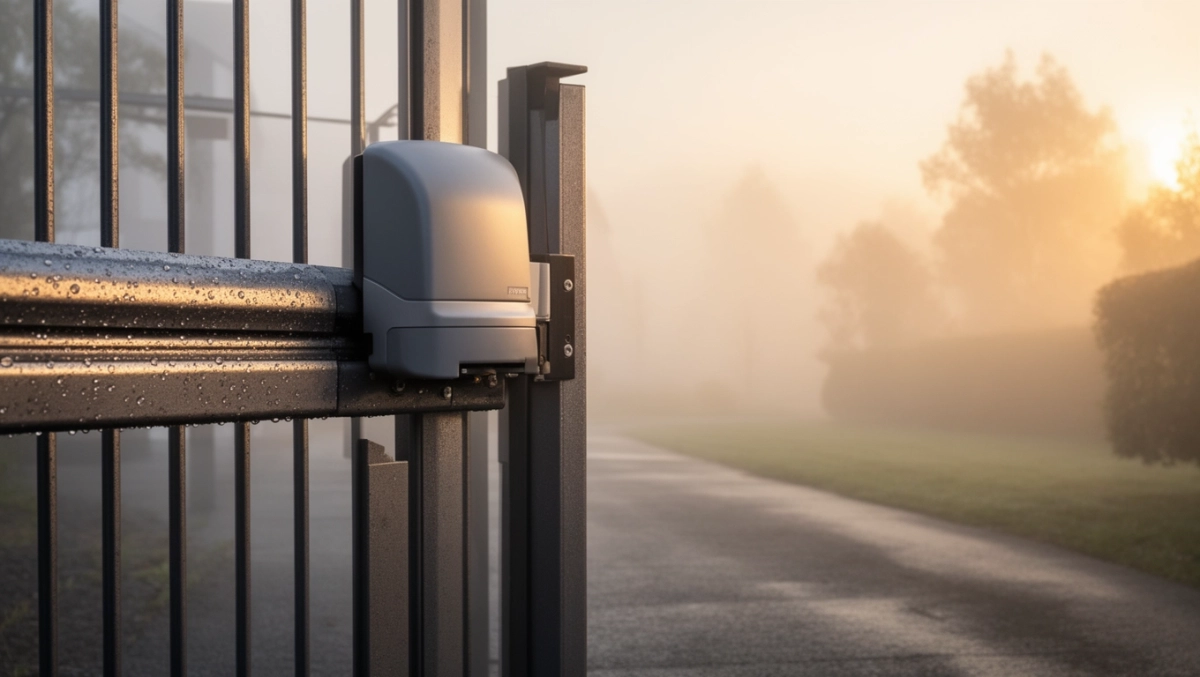

Automat do bramy przesuwnej bez dramatów: montaż, który nie zemści się zimą

Pięćdziesiąt procent usterek automatu do bramy przesuwnej wynika z pośpiechu przy pierwszym wkręceniu, a nie z wad fabrycznych napędu. Brama rwie w pół drogi, listwa zębata pęka przy spawie, fotokomórka traci synchronizację po pierwszej zimie a winowajcą okazuje się źle wykonany fundament albo kabel 3×1,5 mm² poprowadzony bez osłony. Koszt naprawy potrafi sięgnąć 1500-3000 zł, podczas gdy różnica między poprawnym a błędnym montażem to często zaledwie 200-400 zł na etapie przygotowania. Poniższy przewodnik pokazuje, jak uniknąć siedmiu najczęstszych pułapek, dobierając napęd do masy skrzydła, głębokości przemarzania i przekroju kabli zasilających.

• Fundament pod automat do bramy przesuwnej: głębokość, stal i 7 punktów kontroli
• Jaki napęd do bramy przesuwnej 500 kg wybrać, żeby nie rwał na mrozie
• Montaż mechaniczny automatu do bramy przesuwnej: 6 etapów, które decydują o trwałości
• Podłączenie automatu do bramy przesuwnej: kable, fotokomórki, ochrona różnicowa
• Konfiguracja sterownika i pierwszy rozruch: ustawienia, które decydują o bezpieczeństwie
• 7 błędów, które kosztują najwięcej: czego nie robić przy montażu automatu
• Konserwacja sezonowa: harmonogram, który przedłuża żywotność o 5-8 lat

Fundament pod automat do bramy przesuwnej: głębokość, stal i 7 punktów kontroli

Fundament stanowi jedyny element, którego nie da się poprawić bez kucia betonu. Jego zadanie sprowadza się do przeniesienia momentu obrotowego napędu od 15 do 60 Nm na stabilną bryłę, która nie zamarznie w gruntowej soczewce lodu i nie osiądzie przy pierwszych roztopach. Zbyt płytka wylewka (poniżej strefy przemarzania) wypycha kruszywo ku górze i odkształca napęd, a nierówna płyta bazowa powoduje, że listwa zębata pracuje pod kątem zamiast równolegle do podłoża.

Strefa przemarzania w Polsce waha się od 80 cm w zachodniej części kraju do 140 cm w rejonach podgórskich (norma PN-81/B-03020). Bezpieczna głębokość fundamentu wynosi 60 cm poniżej tej strefy, ale nigdy mniej niż 120 cm od poziomu gruntu. Szerokość powinna sięgać 40-50 cm, a długość zależy od skrzydła zazwyczaj 60-80 cm w osi napędu. Beton klasy C25/30 z domieszką przeciwmrozową chroni zbrojenie przez 20-30 lat eksploatacji.

Na etapie szalowania warto zatopć w betonie peszel o średnicy 50 mm, którym później poprowadzi się kable zasilające i sygnałowe. Brak peszla zmusza do kucia gotowej wylewki przy podłączaniu fotokomórek albo sygnalizatora świetlnego, a każde naruszone wiązanie osłabia strukturę betonu o około 8-12% jego nominalnej wytrzymałości.

Checklist: 7 punktów, które odróżniają fundament dobry od wadliwego

• Głębokość minimum 120 cm lub 60 cm poniżej strefy przemarzania dla danej lokalizacji.
• Klasa betonu C25/30 (dawniej B30) z domieszką przeciwmrozową, zbrojony stalą żebrowaną �10 mm.
• Płyta bazowa stalowa ocynkowana ogniowo lub malowana proszkowo, grubość co najmniej 8 mm.
• Peszel na kable zasilające i sygnałowe, wyprowadzony 30 cm ponad poziom gotowej posadzki.
• Odstęp od słupka 40-60 mm za mało powoduje kolizję skrzydła z napędem, za dużo destabilizuje przekładnię.
• Poziomowanie tolerancja ±2 mm na długości 2 m; większe odchyłki wywołują wibracje i przyspieszone zużycie ślimaka.
• Przerwa technologiczna minimum 14 dni przed montażem mechanicznym; pełna wytrzymałość po 28 dniach.

Beton osiąga 70% wytrzymałości po siedmiu dniach, ale tylko po 28 dniach nadaje się do przenoszenia pełnego momentu obrotowego napędu. Montaż napędu na „młodym" fundamencie kończy się pęknięciem płyty bazowej w ciągu pierwszego roku.

Jaki napęd do bramy przesuwnej 500 kg wybrać, żeby nie rwał na mrozie

Producent silnika podaje dwa parametry, które decydują o doborze: moment obrotowy (Nm) i maksymalną masę skrzydła (kg). Pierwszy określa, jaką siłę napęd przekłada na zębatkę, drugi jest tylko orientacyjną wartością marketingową. Rzeczywiste obciążenie wzrasta o 15-25% zimą, gdy smar w przekładni gęstnieje, a śnieg i lód obciążają skrzydło dodatkowymi 30-50 kg.

Brama o masie 300 kg i długości 4 m wymaga napędu o momencie 18-22 Nm. Skrzydło 500 kg na 5-6 m potrzebuje 25-30 Nm. Bramę 800 kg obsłuży silnik 35-42 Nm, a cięższe konstrukcje 1000-1200 kg wymagają napędów 50-60 Nm lub zestawów dwusilnikowych. Wartość momentu wpływa bezpośrednio na cenę: każde dodatkowe 10 Nm podnosi koszt o 400-700 zł, ale też wydłuża żywotność przekładni o około 30%.

Dobór napędu do konkretnej bramy rzadko sprowadza się wyłącznie do masy. Intensywność użytkowania (liczba cykli na dobę), nachylenie terenu (1% różnicy poziomów dodaje około 3% obciążenia), jakość łożysk w wózku jezdnym i rodzaj listwy zębatej wpływają na realne warunki pracy silnika. Dom jednorodzinny z 10-15 cyklami dziennie wybiera niższą półkę, ale posesja z ruchem 40+ cykli powinna celować w segment komercyjny, nawet jeśli masa skrzydła na to nie wskazuje.

Norma PN-EN 12453 reguluje bezpieczeństwo użytkowania bram z napędem. Napędy premium posiadają deklarację zgodności z tą normą, a ich elektronika automatycznie odwraca kierunek ruchu po wykryciu przeszkody. Tańsze modele często spełniają ją jedynie formalnie, przez co ubezpieczyciel może odmówić wypłaty odszkodowania po wypadku.

Montaż mechaniczny automatu do bramy przesuwnej: 6 etapów, które decydują o trwałości

Listwa zębata stanowi ogniwo między silnikiem a skrzydłem. Jej montaż na spaw wymaga spawacza z uprawnieniami oraz obróbki termicznej, by nie odkształcić profilu bramy. Mocowanie śrubowe M8 ze stali nierdzewnej z podkładką sprężystą pozwala na sezonową regulację luzu (1-2 mm) i nie wymaga obróbki cieplnej. Wybór metody wpływa na trwałość połączenia: spaw pęka po 8-12 latach w wyniku cyklicznych obciążeń, śruby wymagają jedynie kontroli co 24 miesiące.

Napęd mocuje się do płyty bazowej czterema śrubami M10 klasy 8.8. Kluczowe jest zachowanie luzu 2-3 mm między zębatką a listwą zbyt mały luz powoduje hałas i przyspieszone zużycie zębów, zbyt duży wywołuje szarpnięcia przy rozruchu. Po ustawieniu napędu montuje się rolki jezdne (zwykle dwie pary) na wspornikach przykręconych do słupka. Rolki muszą być prowadzone równolegle do listwy odchylenie 3 mm/metrze powoduje boczne obciążenie łożysk i skraca ich żywotność o 40%.

Ograniczniki krańcowe (mechaniczne lub magnetyczne) wyznaczają punkty zatrzymania bramy w pozycji otwartej i zamkniętej. Wersja magnetyczna jest cichsza i nie wymaga konserwacji, ale traci odporność przy temperaturach poniżej -25°C. Wersja mechaniczna (sprężynowa) działa w każdych warunkach, wymaga jedynie okresowego smarowania. Linka awaryjnego otwierania musi być dostępna z zewnątrz posesji i zabezpieczona przed dostępem osób postronnych niezabezpieczona linka umożliwia sabotaż.

Przed pierwszym uruchomieniem warto wykonać test ręczny: odłączyć napęd, przesunąć bramę siłą wzdłuż całego toru. Jeśli ruch jest płynny, bez zacięć i skoków, mechanika pracuje poprawnie. Opór wskazuje na błędy w ustawieniu rolek, zanieczyszczenie szyny jezdnej albo deformację listwy zębatej. Naprawa tych usterek po montażu napędu kosztuje trzykrotnie więcej niż na etapie mechanicznym.

Sześć etapów montażu mechanicznego

1. Listwa zębata spaw lub śruby M8, kontrola luzu 1-2 mm na całej długości.
2. Napęd na płycie bazowej cztery śruby M10 8.8, luz zębatki 2-3 mm.
3. Rolki jezdne prowadzenie równoległe, tolerancja ±3 mm/metrze.
4. Ograniczniki krańcowe magnetyczne lub sprężynowe, ustawienie w pozycjach końcowych.
5. Linka awaryjnego otwierania dostęp z zewnątrz, zabezpieczenie przed sabotażem.
6. Test ręczny przesunięcie bramy siłą, weryfikacja płynności ruchu.

Pierwsze uruchomienie napędu bez testu ręcznego grozi zniszczeniem przekładni ślimakowej. Silnik 600 W generuje moment, który zatrzymuje wał napędowy w ułamku sekundy po zacięciu bramy, a koszt wymiany przekładni to 800-1400 zł.

Podłączenie automatu do bramy przesuwnej: kable, fotokomórki, ochrona różnicowa

Zasilanie 230 V prowadzi się kablem YKY 3×2,5 mm² dla napędów do 600 W i YKY 3×4 mm² dla modeli 800-1200 W. Przekrój 3×1,5 mm², popularny w instalacjach domowych, wystarcza jedynie dla napędów do 250 W i przy długości kabla do 15 m. Dłuższe odcinki (30-50 m) wymagają większego przekroju, bo spadek napięcia powyżej 5% powoduje niestabilność elektroniki i fałszywe odczyty enkodera.

Fotokomórki potrzebują kabla sygnałowego 4×0,75 mm² lub ekranowanego LiYCY 4×0,5 mm². Brak ekranowania skutkuje zakłóceniami od silnika napędu, które objawiają się przypadkowym otwieraniem bramy po włączeniu lampy halogenowej w ogrodzie. Sygnalizator świetlny pobiera dodatkowe 5-15 W i wymaga osobnego przewodu 2×1,0 mm², doprowadzonego do górnej części słupka.

Ochrona różnicowoprądowa (RCD) o prądzie 30 mA jest wymagana przez normę PN-HD 60364 dla wszystkich instalacji zewnętrznych narażonych na wilgoć. Bez RCD zwarcie w obudowie napędu przy deszczu kończy się porażeniem użytkownika. Bezpiecznik topikowy B16 A zabezpiecza kabel zasilający, a wyłącznik nadprądowy C10 A w rozdzielni chroni obwód sterowania. Obwód napędu powinien być wydzielony i oznakowany w rozdzielni, by możliwe było szybkie odcięcie zasilania przy awarii.

Schemat połączeń wygląda następująco: zasilanie 230 V trafia do napędu przez wyłącznik różnicowoprądowy, następnie sterownik rozdziela napięcie na silnik (fazowy + neutralny), fotokomórki (24 V DC), sygnalizator (24 V DC) i opcjonalnie akumulator awaryjny. Styki fotokomórek łączą się szeregowo w obwodzie bezpieczeństwa przerwanie wiązki powoduje natychmiastowe zatrzymanie i odwrócenie kierunku ruchu (zgodnie z normą PN-EN 12453).

Wybór ścieżki ekonomicznej, standardowej lub premium zmienia też zakres automatyki. Wersja premium obsługuje moduł GSM (sterowanie telefonem), Wi-Fi (aplikacja mobilna) i integrację z systemem smart home. Każdy moduł komunikacyjny pobiera 1-3 W w trybie czuwania, ale pozwala zdalnie monitorować stan bramy i otrzymywać powiadomienia o próbach otwarcia.

Konfiguracja sterownika i pierwszy rozruch: ustawienia, które decydują o bezpieczeństwie

Sterownik napędu przechowuje parametry takie jak czas pauzy przed automatycznym zamknięciem (zalecane 15-30 s dla ruchu pieszego), siła ciągu (procent mocy silnika) oraz czułość enkodera. Pierwsze uruchomienie wymaga procedury kalibracji, podczas której napęd przejeżdża pełen cykl otwarcia i zamknięcia, zapamiętując pozycje krańcowe i opory ruchu. Przerwanie kalibracji w trakcie cyklu powoduje konieczność powtórzenia procedury od początku.

Ustawienie siły ciągu na 100% (maksimum) wydaje się bezpieczne, bo brama rusza pewnie. W rzeczywistości to błąd przy zbyt wysokiej sile napęd nie rozpoznaje przeszkody (np. dziecka) i nie odwraca kierunku ruchu. Prawidłowe ustawienie to 60-70% mocy nominalnej dla bram do 500 kg i 75-85% dla cięższych skrzydeł. Test obciążeniowy (5-10 kg obciążnika na krawędzi skrzydła) weryfikuje, czy napęd zatrzymuje się i odwraca po natrafieniu na opór.

Programowanie pilota wymaga wejścia w tryb uczenia (zwykle przytrzymanie przycisku na sterowniku przez 3-5 s) i naciśnięcia klawisza pilota w ciągu 10 s. Każdy sterownik obsługuje od 20 do 250 pilotów, w zależności od modelu. Kasowanie pamięci wykonuje się analogicznie, ale przytrzymując przycisk przez 15-20 s przydatne przy zgubieniu pilota lub sprzedaży nieruchomości.

Checklist: pierwszy rozruch bez niespodzianek

• Kalibracja krańcówek pełen cykl otwarcia i zamknięcia bez przerw.
• Test obciążeniowy 5-10 kg na krawędzi skrzydła, weryfikacja odwrócenia ruchu.
• Test fotokomórek przecięcie wiązki podczas zamykania, natychmiastowe zatrzymanie.
• Test sygnalizatora miganie 2 s przed ruchem (zgodnie z PN-EN 12453).
• Ustawienie czasu pauzy 15-30 s dla ruchu pieszego, 5-10 s dla posesji z monitoringiem.

7 błędów, które kosztują najwięcej: czego nie robić przy montażu automatu

Błąd pierwszy: pominięcie strefy przemarzania. Fundament na głębokości 80 cm w strefie przemarzania 120 cm wypycha napęd ku górze po pierwszej zimie. Skutek: pęknięta płyta bazowa, zdeformowana listwa zębata, koszt naprawy 2000-4000 zł. Poprawka: pogłębienie fundamentu do 60 cm poniżej strefy przemarzania lub kotwy w istniejącym fundamencie.

Błąd drugi: kabel 3×1,5 mm² dla napędu 800 W. Przekrój zbyt mały dla poboru prądu powoduje grzanie izolacji i spadek napięcia. Skutek: fałszywe odczyty enkodera, zatrzymywanie bramy w pół drogi, ryzyko pożaru. Poprawka: wymiana kabla na 3×2,5 mm² lub 3×4 mm² zależnie od mocy silnika.

Błąd trzeci: brak RCD w obwodzie napędu. Zwarcie fazy na obudowie w wyniku uszkodzenia izolacji przy deszczu oznacza porażenie użytkownika. Skutek: śmiertelne zagrożenie, odmowa wypłaty odszkodowania przez ubezpieczyciela. Poprawka: montaż wyłącznika różnicowoprądowego 30 mA w rozdzielni, kontrola działania przyciskiem TEST co 30 dni.

Błąd czwarty: listwa zębata spawana bez obróbki termicznej. Spaw generuje naprężenia, które po 12-18 miesiącach pękają wzdłuż profila. Skutek: utrata synchronizacji, napęd ciągnie skrzydło bokiem, zniszczenie zębatki. Poprawka: mocowanie śrubowe M8 lub spaw z wyżarzeniem odprężającym w piecu.

Błąd piąty: montaż napędu na „młodym" betonie. Beton po 7 dniach ma 70% wytrzymałości, ale przenosi pełne obciążenie dopiero po 28 dniach. Skutek: pęknięcie płyty bazowej, osiadanie napędu, konieczność ponownego fundamentu. Poprawka: odczekanie 28 dni lub użycie betonu szybkowiążącego (czas wiązania 24 h).

Błąd szósty: brak synchronizacji fotokomórek. Dwie pary fotokomórek na tej samej częstotliwości zakłócają się nawzajem. Skutek: brama zamyka się mimo przeszkody, fałszywe alarmy. Poprawka: ustawienie różnych kanałów (A/B) lub użycie modeli z automatyczną synchronizacją.

Błąd siódmy: pominięcie smarowania listwy zębatej przed zimą. Smar gęstnieje poniżej 0°C, zwiększając opór o 15-25%. Skutek: silnik pracuje na granicy momentu, przegrzewa się, skraca żywotność uzwojeń. Poprawka: smar syntetyczny o zakresie -30°C do +120°C, aplikacja co 6 miesięcy.

Konserwacja sezonowa: harmonogram, który przedłuża żywotność o 5-8 lat

Bezobsługowy napęd bramy przesuwnej to mit nawet najlepsze urządzenie wymaga przeglądu co 6 miesięcy. Zaniedbanie konserwacji skraca żywotność przekładni ślimakowej z 15 do 6-8 lat, a wymiana uzwojeń silnika po przepaleniu to koszt 600-900 zł. Regularny przegląd zajmuje 30-45 minut i wymaga jedynie klucza, smaru oraz czystej szmatki.

Zima stanowi największe wyzwanie dla automatu bramy przesuwnej. Mróz zagęszcza smar w przekładni, śnieg obciąża skrzydło dodatkowymi 30-50 kg, a lód blokuje fotokomórki. Przed sezonem zimowym warto oczyścić szynę jezdną z piasku i soli, wymienić smar na syntetyczny o niskiej temperaturze płynięcia oraz sprawdzić szczelność obudowy napędu. Woda wnikająca do przekładni zamarza i rozsadza obudowę od wewnątrz.

Aplikacja producenta (w napędach premium) wysyła powiadomienia o liczbie cykli, temperaturze silnika i statusie fotokomórek. Przekroczenie 50 000 cykli (norma dla silnika do 500 kg) sygnalizuje konieczność wymiany szczotek w silniku szczotkowym lub rewizji łożysk w silniku bezszczotkowym.

Poprawny montaż automatu do bramy przesuwnej w ścieżce standardowej kosztuje 2800-3800 zł i obejmuje fundament, napęd 25-30 Nm, listwę stalową, fotokomórki i sygnalizator. Naprawa po nieprawidłowym montażu (nowy fundament, wymiana listwy, wymiana uzwojeń silnika) sięga 1500-3000 zł, a czas przestoju bramy to 3-7 dni roboczych.

Norma PN-EN 12453 reguluje wymagania bezpieczeństwa dla bram z napędem. Dokument definiuje siłę nacisku (maksymalnie 400 N na krawędzi skrzydła), czas reakcji fotokomórek (poniżej 200 ms) oraz obowiązek sygnalizacji świetlnej i dźwiękowej 2 s przed każdym ruchem. Zgodność z normą weryfikuje się na etapie odbioru instalacji, a jej brak może skutkować odmową wypłaty odszkodowania przez ubezpieczyciela.

Norma PN-EN 12604 określa wymagania mechaniczne dla bram: odporność na obciążenia wiatrem (klasa 2 dla Polski, do 80 km/h), wytrzymałość zmęczeniową (minimum 100 000 cykli) oraz zabezpieczenia przed przytrzaśnięciem. Brama niespełniająca tej normy stanowi zagrożenie dla użytkowników i nie może być dopuszczona do eksploatacji z napędem automatycznym.

Która z siedmiu pułapek montażowych najbardziej zagraża Twojej bramie? Opisz warunki na posesji (masa skrzydła, długość, klimat), a wskażę konkretne rozwiązanie z przedziałem cenowym i listą komponentów.

Aktualizacja: październik 2025. Dane techniczne i przedziały cenowe opracowane na podstawie katalogów producentów (Came, Nice, BFT, Faac) oraz analizy ofert polskich dystrybutorów. Źródła: PKN (Polski Komitet Normalizacyjny) PN-EN 12453:2017, PN-EN 12604:2017, PN-81/B-03020; portal branżowy branżabramowa.pl (artykuły przeglądowe 2023-2025).
