Ceownik bramowy 80x80x5 – ile waży metr szyny do bramy?

Brama przesuwna, która klinuje się po pierwszej zimie, zwykle nie ma problemu z samym skrzydłem. Powodem bywa źle dobrany tor jezdny. Ceownik bramowy 80x80x5 o masie około 10,40 kg na metr bieżący to konkretna odpowiedź na konkretne obciążenie. Poniżej rozkładam ten profil na czynniki pierwsze, z których każdy ma znaczenie przy transporcie, montażu i wieloletniej eksploatacji.

• Parametry techniczne ceownika bramowego 80x80x5
• Jak dobrać długość szyny 80x80 do światła bramy przesuwnej
• Ceownik 80x80x5 a szyna 70x70 i 100x100 porównanie nośności
• Montaż szyny ceownik 80x80 krok po kroku na fundamencie
• Najczęstsze błędy przy montażu szyny 80x80 do bramy
• Eksploatacja i konserwacja szyny bramowej 80x80
• Logistyka i dostępne odcinki szyny 80x80x5
• Kiedy szyna 80x80x5 nie wystarczy

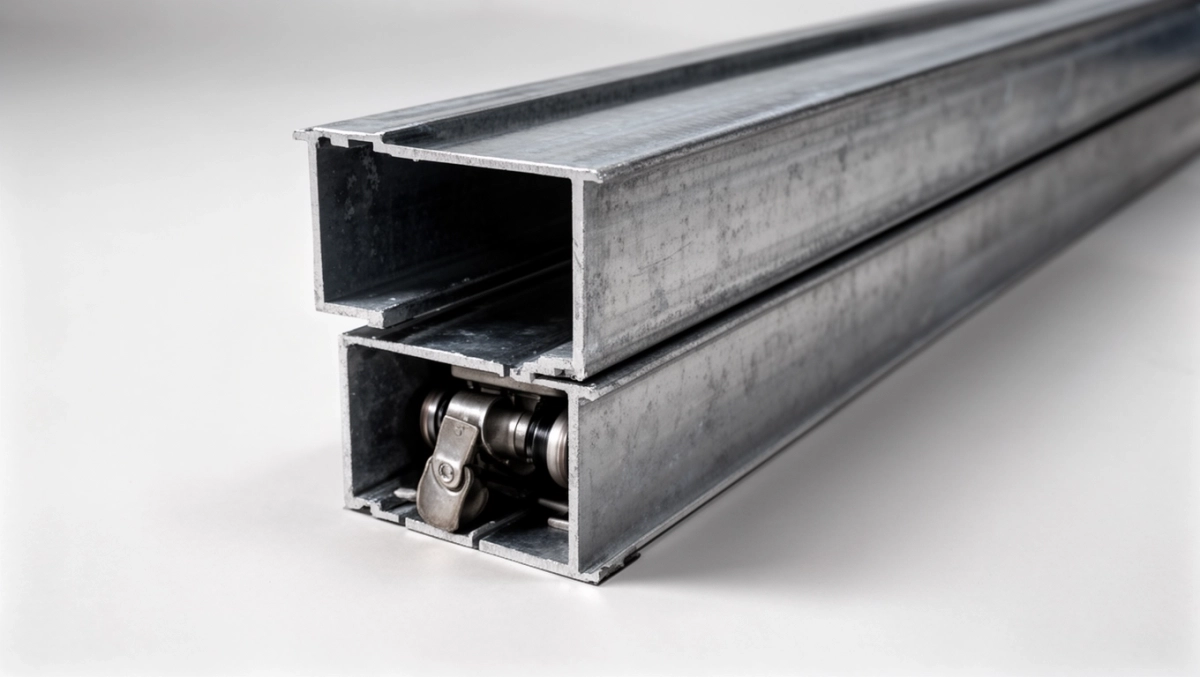

Parametry techniczne ceownika bramowego 80x80x5

Profil zamknięty o przekroju 80×80 mm i grubości ścianki 5 mm mieści w sobie cechę, której nie widać gołym okiem: sztywność skrętną. To ona decyduje, czy tor pod naciskiem skrzydła zachowa geometrię, czy powoli „odkręci się” w stronę lżejszego podparcia.

Masa własna wynosi około 10,40 kg/mb, a w zależności od dostawcy waha się od 10,04 do 10,40 kg/mb. Tolerancja masowa mieści się w granicach ±6% zgodnie z PN-EN 10219 dla profili formowanych na zimno. Gatunek stali najczęściej to S235JRH lub S355J2H. S235JRH sprawdza się przy bramach do 400 kg. S355J2H wchodzi do gry powyżej tej wartości dzięki wyższej granicy plastyczności (355 MPa wobec 235 MPa).

Prostoliniowość odcinka produkcyjnego nie powinna przekraczać 0,2% długości, czyli 2 mm na każdy metr. Tę wartość kontroluje się naciągnięciem żyłki lub laserem. Krzywizna większa niż dopuszczalna oznacza, że wózki będą szukać sobie drogi, a brama zacznie „skakać” przy każdym cyklu otwarcia.

Jak dobrać długość szyny 80x80 do światła bramy przesuwnej

Szybka reguła: długość szyny powinna wynosić światło wjazdu plus 30-50%. Przy wjeździe o szerokości 4 m szyna mierzy od 5,2 m do 6 m. Dlaczego akurat tyle? Skrzydło w pozycji otwartej musi „schować się” za słupkiem, a każdy centymetr rezerwy przekłada się na pełne otwarcie bez ryzyka kolizji z pojazdem.

Masa skrzydła determinuje przekrój. Brama do 300 kg spokojnie pracuje na szynie 80×80×5. Skrzydło o masie 400-600 kg wymaga już szyny 100×100×5 albo wzmocnienia istniejącej konstrukcji. Powyżej 600 kg wchodzą w grę profile 120×120×6 lub dodatkowy tor wsporczy.

Kompatybilność z wózkami to osobny temat. Standardowe rolki o średnicy 80-100 mm współpracują z rowkiem 16-20 mm, który tworzą dwie ścianki ceownika 80×80×5. Rozstaw rolek w wózku wynosi najczęściej 70-90 mm, a rozstaw samych wózków na fundamencie powinien mieścić się w przedziale 1/3 do 1/2 długości skrzydła.

Ceownik 80x80x5 a szyna 70x70 i 100x100 porównanie nośności

Szyna 70×70×4 waży około 7,5 kg/mb i mieści bramy do 250 kg. Niższa masa własna oznacza mniejszą bezwładność, ale i mniejszą sztywność. Przy bramach o masie 200-250 kg profil 70×70 wymaga gęstszego rozstawu wózków (co 60-80 cm zamiast 100-120 cm).

Ceownik 80x80x5 zajmuje miejsce pośrodku. Nośność robi wystarczającą rezerwę dla typowej bramy przydomowej o masie 250-400 kg. Wózki standardowe pasują bez adapterów. Masa szyny (10,40 kg/mb) współgra z fundamentem o głębokości 1,2 m i szerokości 40 cm.

Szyna 100×100×5 waży około 13,5 kg/mb i przejmuje obciążenia do 800 kg. Wyższa masa własna działa jak dodatkowy tłum drgań. Ceną jest konieczność wzmocnienia fundamentu i zastosowania wózków o nośności 800-1000 kg na sztukę.

Montaż szyny ceownik 80x80 krok po kroku na fundamencie

Wytyczenie osi to pierwszy krok, którego nie wolno przyspieszać. Żyłka naciągnięta między dwoma palikami wyznacza linię środkową fundamentu. Poziomowanie laserowe musi potwierdzić spadek 0,5-1% w kierunku przeciwnym do otwarcia. Bez tego spadku woda deszczowa zbiera się w rowku szyny i wypłukuje smar z rolek.

Kotwienie szyny do fundamentu odbywa się na dwa sposoby. Spawanie do wcześniej osadzonych konsol stalowych (kotwy M16 w rozstawie co 80-100 cm) zapewnia sztywne połączenie. Śruby przez otwory w stopce szyny pozwalają na regulację położenia, ale wymagają podkładek sprężystych. Fundament musi sięgać poniżej strefy przemarzania, czyli 1,0-1,4 m w zależności od regionu.

Łączenie odcinków wykonuje się spawaniem czołowym lub łącznikami mechanicznymi. Spoina musi być sfazowana pod kątem 30-35° i przetopiona na pełną grubość ścianki. Po spawaniu szynę szlifuje się od wewnątrz, by rowek zachował gładkość. Łączniki mechaniczne (płyty dociskowe śrubowane) sprawdzają się przy szynach ocynkowanych, gdzie spawanie niszczy powłokę antykorozyjną.

Montaż wózków zaczyna się od zaślepek i najazdu. Najazd (rolka prowadząca lub płoza) montuje się na końcu szyny od strony otwierania. Odbój (amortyzator) ustawia się po stronie zamknięcia. Luz wózka w rowku szyny powinien wynosić 1,5-2 mm po każdej stronie. Większy luz to brzęczenie, mniejszy to zacieranie rolek.

Checklista przed montażem

• Szyna 80×80×5 o wymaganej długości (światło wjazdu + 30-50%)
• Wózki jezdne (2 szt. lub 4 szt. dla cięższych bram) o nośności dopasowanej do masy skrzydła
• Najazd, odbój górny, odbój dolny
• Kotwy fundamentowe M16 lub konsole stalowe
• Śruby, podkładki, nakrętki klasy 8.8
• Poziomica laserowa, żyłka, klucz dynamometryczny

Nie łącz szyny przez klejenie ani przez spawanie punktowe bez pełnego przetopu. Spoina punktowa pęka przy pierwszym mrozie i brama traci prowadzenie w połowie cyklu.

Najczęstsze błędy przy montażu szyny 80x80 do bramy

Zbyt płytki fundament to wiodąca przyczyna awarii po pierwszej zimie. Gdy beton nie sięga poniżej strefy przemarzania, woda w gruncie zamarza i podnosi fundament o kilka milimetrów. Szyna odkształca się w łuk, a wózki przestają pasować do rowka. Rozwiązanie to wykop do głębokości 1,2-1,4 m i zbrojenie podłużne 4×Ø12 mm.

Źle dobrane wózki objawiają się piskiem po kilku miesiącach. Rolki o średnicy 60 mm w szynie 80×80 mają za mały punkt styku i zużywają się nierównomiernie. Wózek powinien mieć rolki o średnicy minimum 80 mm i łożyska uszczelnione (2RS).

Brak dylatacji na łączeniach odcinków szyny prowadzi do pęknięć przy zmianach temperatury. Stal rozszerza się o około 1,2 mm na każdy metr przy różnicy temperatur 100°C. Łącząc dwa odcinki po 3 m bez szczeliny 2-3 mm, w lecie szyna napiera na kotwy i odkształca się.

Sprawdź prostotę szyny jeszcze przed montażem. Przyłóż żyłkę do spodu rowka na całej długości. Krzywizna większa niż 2 mm/mb oznacza, że profil nie nadaje się do pracy bez prostowania na rolkach.

Eksploatacja i konserwacja szyny bramowej 80x80

Czyszczenie rowka z liści i piasku powinno odbywać się co 2-3 miesiące. Nawet drobne zanieczyszczenia działają jak pasta ścierna między rolką a ścianką ceownika. Szczotka druciana z długim trzonkiem dociera do końca rowka bez konieczności demontażu.

Smarowanie rolek smarem stałym (litowy lub teflonowy) chroni łożyska przed wodą i pyłem. Smar nakłada się przez kalamitkę w obudowie wózka co 6 miesięcy. Olej penetrujący sprawdza się lepiej w lecie, gdy rozpuszcza zaschnięty smar z poprzedniego sezonu.

Kontrolę śrub kotwiących przeprowadza się raz w roku kluczem dynamometrycznym. Moment dokręcania dla M16 klasy 8.8 wynosi 195 Nm. Poluzowana kotwa przesuwa szynę o ułamek milimetra, co wózki odczytują jako nierówność i kompensują skokiem.

Harmonogram przeglądów

• Co 2-3 miesiące: czyszczenie rowka szyny z liści i piasku
• Co 6 miesięcy: smarowanie rolek i zawiasów
• Co 12 miesięcy: kontrola momentu dokręcania śrub kotwiących
• Co 24 miesiące: sprawdzenie prostoliniowości szyny laserem

Logistyka i dostępne odcinki szyny 80x80x5

Standardowe długości handlowe to 100, 150, 200, 300 i 600 cm. Odcinki do 200 cm mieszczą się w paczce gabarytowej kurierskiej. Szyna 300 cm wymaga wysyłki na palecie. Odcinak 600 cm przewozi się wyłącznie transportem dedykowanym lub odbiera osobiście.

Cięcie na wymiar odbywa się piłą taśmową lub szlifierką z tarczą do stali. Cięcie palnikiem nie wchodzi w grę: nagrzewa stal powyżej 600°C i zmienia strukturę na odcinku 5-10 mm od krawędzi. Taki fragment przy montażu pęka przy pierwszym obciążeniu.

Kiedy szyna 80x80x5 nie wystarczy

Brama podwieszana w garażu podziemnym wymaga szyny o innym przekroju. Profile 80x80x5 stosuje się w bramach przesuwnych naziemnych, gdzie skrzydło jedzie po fundamencie. Brama podwieszana wisi na wózkach sufitowych i potrzebuje szyny z rowkiem otwartym dołem albo profilu dwuteowego. Próba zastosowania ceownika 80×80×5 w bramie podwieszanej kończy się klinowaniem przy pierwszym skośnym obciążeniu wiatrem.

Strefy klimatyczne z regularnymi opadami śniegu powyżej 50 cm rocznie wymagają szyny z odwodnieniem. Ceownik 80×80×5 nie ma otworów odpływowych w rowku. Woda z roztopów zbiera się w najniższym punkcie i zamarza, tworząc lodowy korek. Rozwiązaniem jest nawiercenie otworów Ø8 mm co 1 m w najniższym punkcie szyny jeszcze przed montażem.

Obiekty o intensywności pracy powyżej 100 cykli na dobę (logistyka, przemysł) wyczerpują żywotność rolek w ciągu 2-3 lat. W takim przypadku szyna 80×80×5 wymaga wymiany na profil 100×100×6 z wózkami o łożyskach przemysłowych. Inwestycja zwraca się w ciągu pierwszego roku dzięki mniejszej liczbie przestojów.

Ceownik bramowy 80x80x5 o masie 10,40 kg/mb pozostaje najczęściej wybieranym profilem do bram przesuwnych o masie do 400 kg. Przy świetle wjazdu do 5 m, fundamencie poniżej strefy przemarzania i przeglądach co 6 miesięcy pracuje bezawaryjnie przez 15-20 lat. Dobór wózków, najazdu i odboju do konkretnej masy skrzydła decyduje o komforcie codziennego użytkowania bardziej niż sam przekrój szyny.

Źródła danych technicznych: PN-EN 10219-1 (profile formowane na zimno), PN-EN 10210-1 (profile gorącowalcowane), PN-EN 1991-1-4 (obciążenia wiatrem), PN-EN 1993-1-1 (projektowanie konstrukcji stalowych), katalogi producentów stali (ArcelorMittal, SSAB, Voestalpine). Dane o masie profili zgodne z tablicami producentów stali konstrukcyjnej dostępnych na ich stronach internetowych.
