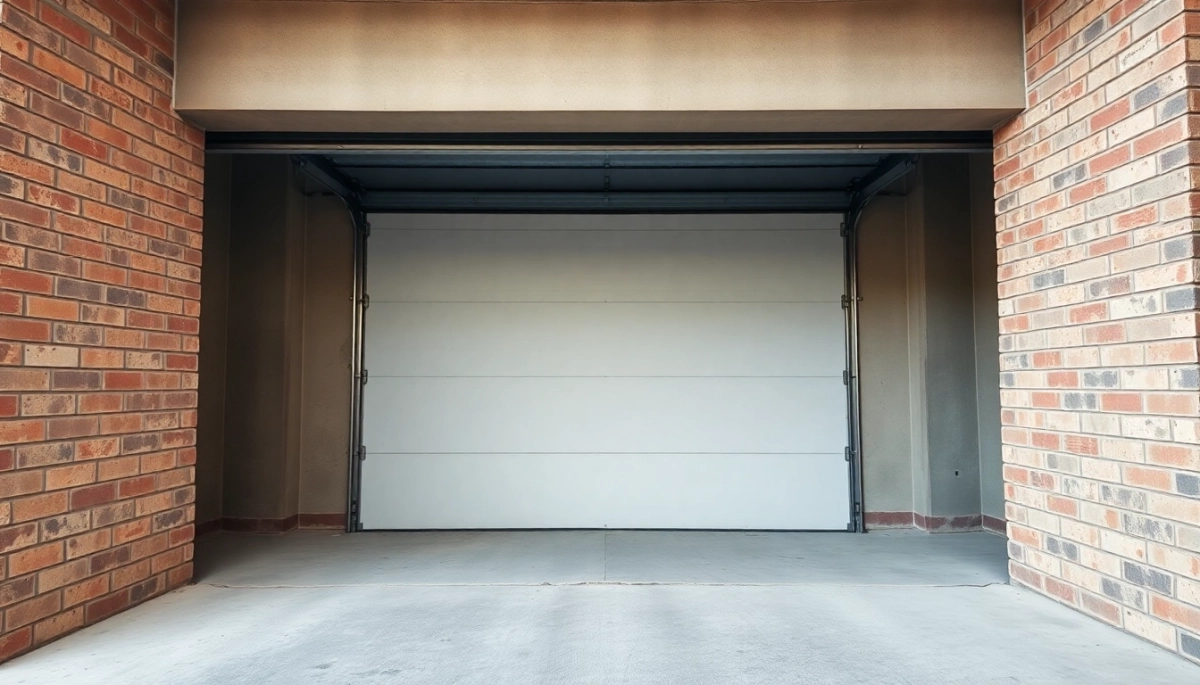

Brama garażowa 5000×2250 – jaki otwór przygotować, by wszystko idealnie pasowało?

Planujesz wjazd szeroki na tyle, żeby swobodnie wjeżdżały dwa samochody albo dostawczak, ale gdy zaczynasz szukać konkretnych wymiarów otworu, trafiasz na sprzeczne informacje z różnych źródeł. Jeden producent pisze o luzach 20 mm, inny zaleca 30 mm, a jeszcze inny podaje wartości zależne od rodzaju bramy. Przy wymiarze 5000 × 2250 mm margines błędu jest nieproporcjonalnie duży w porównaniu do mniejszych bram, bo każdy milimetr przekłada się na szczelność i trwałość całej konstrukcji. W tym tekście nie znajdziesz ogólników tylko konkretne wartości, mechanizmy ich działania i powody, dla których warto ich przestrzegać.

• Ile luzu potrzebujesz przy bramie 5000 mm szerokości i 2250 mm wysokości?
• Jak przygotować ściany i nadproże pod bramę o wymiarach 5000×2250 mm?
• Najczęstsze błędy przy wykonywaniu otworu pod bramę garażową
• Pytania i odpowiedzi dotyczące otworu pod bramę garażową 5000×2250 mm

Ile luzu potrzebujesz przy bramie 5000 mm szerokości i 2250 mm wysokości?

Wymiary 5000 × 2250 mm oznaczają, że zamawiasz bramę o rozpiętości horyzontalnej przekraczającej przeciętną szerokość standardowych drzwi garażowych prawie dwukrotnie. Przy tak dużej powierzchni nawet niewielki błąd w wymiarowaniu otworu potęguje się geometrycznie jeśli przy bramie 2500 mm luz 10 mm stanowi 0,4% szerokości, to przy 5000 mm ta sama wartość może już wpływać na centrowanie całego zestawu prowadnic i uszczelek. Norma PN-EN 13241, która klasyfikuje bramy garażowe jako wyroby budowlane, nie narzuca jednej uniwersalnej wartości luzu, ale definiuje minimalne wymagania dotyczące otworu w świetle, do których producenci muszą dostosować swoje systemy montażowe.

Dla bramy o szerokości 5000 mm standardowy luz montażowy wynosi od 20 do 30 mm na każdą stronę, co daje sumarycznie 40-60 mm więcej niż nominalna szerokość skrzydła. Fizyczny sens tego luzu jest następujący: profile boczne ramy nośnej muszą mieć miejsce na wypoziomowanie względem ściany, zanim zostaną zamocowane kołkami rozporowymi. Przy bramiesegmentowej lub uchylnej siły docisku uszczelek działają prostopadle do powierzchni ościeżnicy, więc jeśli rama zostanie wciśnięta w zbyt wąski otwór, nie da się jej wycentrować bez deformacji.

Na wysokość luzy są mniejsze, bo mechanizm pionowy pracuje w mniejszym zakresie tolerancji. Rekomendowane wartości mieszczą się między 10 a 20 mm od strony nadproża i podobnie od dołu, gdzie zazwyczaj projektuje się próg lub rowek odwodnienia. Dolny luz ma znaczenie praktyczne przy bramie 2250 mm wysokości skrzydło waży od 80 do 150 kg w zależności od grubości blachy i wypełnienia. Ten ciężar przenosi się na prowadnice pionowe, a prowadnice mocuje się do ściany właśnie w strefie luzu górnego i bocznego. Jeśli luz jest za mały, śruby kotwiące wbijają się blisko krawędzi muru, co przy betonie może skończyć się ukruszeniem krawędzi podczas docisku.

Warto przeczytać także o Jak skrócić bramę segmentową

Jeszcze jeden asekt różne typy bram mają różne wymagania luzów. Brama rolowana wsuwa się w kasetę nawijającą, więc wymaga dodatkowej przestrzeni nad otworem na szynę prowadzącą i bęben. Brama segmentowa potrzebuje miejsca na prowadnice boczne po obu stronach, które odchodzą od ramy pod kątem i cofają się w górę wzdłuż ściany. Dla wymiarów 5000 × 2250 mm różnica w całkowitym zapotrzebowaniu na przestrzeń między bramą segmentową a uchylną może sięgać nawet 150-200 mm, co bezpośrednio wpływa na to, jak szeroki musisz zostawić otwór w świetle.

Warto też zwrócić uwagę na luz przy otworze nie w kontekście samego skrzydła, ale całej ościeżnicy. profile nośne mają grubość od 40 do 60 mm, więc otwór w murze musi być większy nie tylko od bramy, ale też od tej ramy. Przy bramie 5000 × 2250 mm i ramie grubości 50 mm otwór minimalny wynosi około 5100 × 2340 mm, ale to tylko wartość graniczna każdy producent podaje swoje optymalne wymiary w karcie technicznej i te wartości warto respektować, bo są efektem prób wytrzymałościowych na konkretnym profilu.

Jak przygotować ściany i nadproże pod bramę o wymiarach 5000×2250 mm?

Nadproże to element konstrukcyjny, który przenosi obciążenie z stropu lub dachu nad otworem drzwiowym. Przy szerokości 5000 mm masa stropu opiera się na belce stropowej, która musi mieć odpowiednią sztywność, żeby nie uginać się pod własnym ciężarem i obciążeniem użytkowym. Jeśli belka nad bramą ma pracować w jednej płaszczyźnie z ościeżnicą bramy, jej ugięcie maksymalne nie powinno przekraczać wartości podanych w normie PN-EN 1992-1-1, która dla belek żelbetowych klasyfikuje ugięcie jako L/250, gdzie L to rozpiętość belki. Przy 5000 mm ugięcie dopuszczalne wynosi zaledwie 20 mm, ale w praktyce projektanci zalecają wartości nie większe niż 10-12 mm, żeby uszczelka górna bramy segmentowej miała równy docisk na całej szerokości.

Warto przeczytać także o Jak zwiększyć kąt otwarcia bramy

Ściany boczne muszą być równo otynkowane i wypoziomowane w dwóch płaszczyznach pionowej na szerokości prowadnic i poziomej na głębokości osadzenia ramy. Murarz, który tynkuje ścianę wokół otworu, powinien sprawdzić piony zarówno na powierzchni czołowej, jak i w głąb muru. Nierówność 5 mm na głębokości 40 mm to w przypadku bramy segmentowej katastrofa skrzydło waży 120 kg i podczas zamykania pracuje na prowadnicach, które wymagają precyzyjnego prowadzenia. Jeśli ściana odchyla się o te 5 mm na odległości 50 mm, koło prowadzące będzie się klinować wzdłuż rowka, co skutkuje zwiększonym oporem przy ruchu i przyspieszonym zużyciem rolek.

Jednolita, gładka płaszczyzna to nie tylko kwestia estetyki. Profile uszczelniające przylegają do muru przez gumową oprawkę dociskaną sprężynowo. Jeśli powierzchnia muru ma ostre krawędzie cegieł, wysiępy zaprawy lub nierówności tynku, uszczelka nie będzie miała równego podparcia na całej długości. W efekcie powstają mikroszczeliny, przez które woda deszczowa wdmuchiwana wiatrem przedostaje się do wnętrza garażu. Przy bramie 5000 mm długość uszczelki górnej to właśnie 5000 mm każdy fragment, który nie dociska, to potencjalne miejsce przecieku.

Przed zamówieniem bramy warto wykonać pomiar otworu w trzech punktach wysokości i trzech punktach szerokości, a następnie porównać wartości maksymalne i minimalne. Różnica większa niż 10 mm na szerokości 5000 mm to sygnał, że mur wymaga korekty przed instalacją. Najskuteczniejszą metodą wyrównania jest nałożenie gładzi gipsowej na ścianę czołową, ponieważ gładź ma konsystencję pozwalającą na wygładzenie drobnych wypukłości i po związaniu tworzy powierzchnię o twardości wystarczającej do mocowania kołków rozporowych.

Zobacz Jak wyregulować bramę dwuskrzydłową

Trzeci aspekt przygotowania to stan powierzchni w miejscu mocowania prowadnic. Kołki rozporowe M10 lub M12 wymagają otworu wiertarką udarową w betonie lub cegle pełnej, ale jeśli ściana jest otynkowana i ma grubość tynku 15-20 mm, trzeba uwzględnić, że kołek w tynku nie trzyma tak samo pewnie jak w betonie. Wiertło do betonu ma kąt stożka ostrza 130 stopni, więc otwór w tynku będzie się klinować. Zalecana technika to najpierw przewiercić tynk wiertłem do ceramiki o średnicy większej o 2 mm, a dopiero potem wiertłem do betonu wykonać otwór na głębokość zakotwienia. Dzięki temu kołek rozporowy rozpiera się w betonie, a nie w warstwie tynku, co ma znaczenie przy obciążeniach bocznych generowanych przez pracujące skrzydło bramy.

Najczęstsze błędy przy wykonywaniu otworu pod bramę garażową

Dominujący błąd numer jeden to wymiarowanie otworu na podstawie wymiarów skrzydła bramy, a nie całkowitych wymiarów z ościeżnicą. Zdarza się, że inwestor mierzy szerokość skrzydła, dodaje luzy i na tej podstawie zamawia stolarkę otworową, a monter bramy przyjeżdża i stwierdza, że brama nie mieści się w otworze, bo profile boczne wymagają dodatkowych 60-80 mm po obu stronach. Przy wymiarze 5000 mm różnica ta wynosi 120-160 mm tyle, że w wielu projektach nie ma rezerwy, bo ściana została wymurowana na ostatni centymetr.

Drugi błąd to ignorowanie pionów muru w fazie wznoszenia ściany. Podczas murowania łatwo o błąd 5-8 mm na całej wysokości otworu, który później koryguje się warstwą tynku, ale tynk nie naprawia problemu geometrycznego przesuwa go. Jeśli ściana jest pochylona o 10 mm na wysokości 2250 mm, to ościeżnica bramy zamontowana do muru będzie pochylona dokładnie w ten sam sposób, a skrzydło podczas zamykania będzie opierało się o boczną uszczelkę pod kątem, zamiast dociskać równolegle. Efektem jest zużycie uszczelki w jednym punkcie i przeciek w pozostałych.

Trzeci problem dotyczy nadproża zbyt mała sztywność belki stropowej przenoszącej obciążenie nad otworem. W budynkach z prefabrykowanymi belkami stropowymi ceramicznymi Hcb 24 wymiary belki są dobrane do rozpiętości, ale podczas adaptacji strychu lub zmiany użytkowania poddasza na pomieszczenie mieszkalne obciążenie rośnie, a belka nad bramą może nie mieć zapasu. W efekcie ugięcie belki powoduje, że szczelina między bramą a nadprożem zmienia się w zależności od pory roku i wilgotności muru zimą luz się zmniejsza, latem rośnie. Wentylacja garażu zostaje zakłócona, a wilgoć zawarta w powietrzu kondensuje na zimnych elementach metalowych.

Często spotykany błąd czwarty to niestaranne wykonanie przewodów pod instalacje elektryczne. Przy bramie automatycznej konieczne jest doprowadzenie zasilania do silnika, a przewody najczęściej prowadzi się w bruździe wykutej w ścianie. Jeśli bruzda jest zbyt głęboka i osłabia przekrój muru w strefie mocowania kołków rozporowych, nośność połączenia spada. Zasada jest prosta: osłabienie przekroju muru o więcej niż 15% wymaga projektu konstrukcyjnego i zgłoszenia zmiany, bo strefa kołków rozporowych przy bramie 5000 mm przenosi obciążenia rzędu 500-800 kg na metr bieżący.

Piąty błąd pozornie błahy, a w praktyce kosztowny to pozostawienie ostrych krawędzi muru w otworze. Betonowa krawędź nadproża ma ostre krawędzie, cegła ma wystające wysięgi zaprawy, a pustak ma nierówności na spoinach. Wszystkie te elementy uszkadzają uszczelkę bramy podczas pierwszych cykli zamykania, zwłaszcza uszczelkę dolną przy progu, która jest najbardziej narażona na przeciercie. Wystarczy zaokrąglić krawędź na sucho szlifierką kątową z tarczą diamentową, żeby uszczelka pracowała bez kolizji przez dekady.

Ostatni błąd, który warto wymienić, to brak rezerwy na wykończenie podłogi. Jeśli w projekcie jest wylewka, która podniesie poziom posadzki o 50-80 mm, otwór w świetle zmniejszy się o tę wartość, a luz górny zostanie skonsumowany. W efekcie brama nie zamknie się do końca albo będzie opierać o podłogę. Rozwiązanie: wymiarować otwór pod wysokość brutto, uwzględniając docelową grubość podłogi, a nie aktualny stan na dzień pomiaru.
