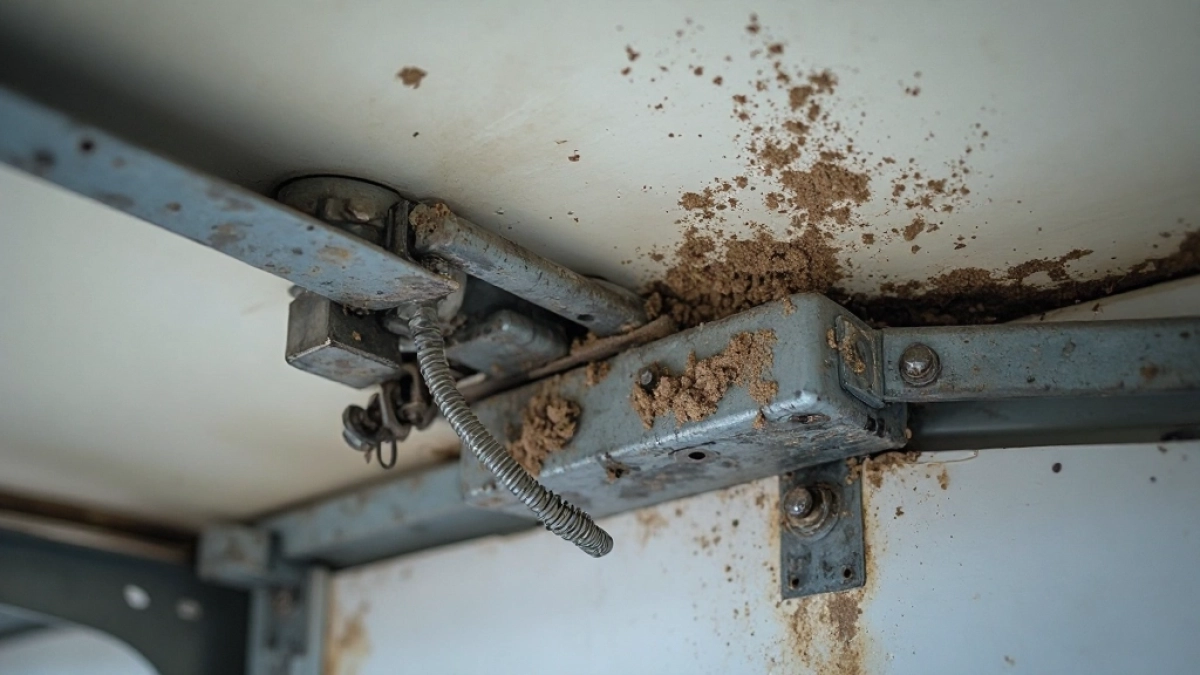

Brama garażowa nie domyka się do końca? Sprawdź, co naprawić w 5 minut

Brama garażowa, która nie domyka się do końca, to jeden z najczęstszych powodów frustracji właścicieli domów z garażem. Między uszczelką a podłogą zostaje szpara, mróz wciska się do środka, wilgoć osiada na karoserii, a pilot zaczyna budzić irytację zamiast dawać wygodę. W około 80% przypadków źródłem kłopotu nie jest napęd ani elektronika, lecz banalny brak regulacji krańcówek, rozregulowana siła domykania albo fotokomórka brudna od błota po jesiennej ulewie. Poniżej znajdziesz konkretny plan diagnostyczny, który pozwala w ciągu kilkunastu minut ustalić przyczynę i przywrócić bramie szczelność, zanim usterka przerodzi się w kosztowną naprawę sprężyn lub wymianę panelu.

• Regulacja krańcówek i ustawień siły domykania bramy
• Napęd, fotokomórki i ogranicznik kiedy samodzielna naprawa nie wystarczy
• Kalendarz konserwacji bramy garażowej
• Checklista przeglądu bramy garażowej 10 punktów

Regulacja krańcówek i ustawień siły domykania bramy

Najczęstszą przyczyną problemu brama garażowa nie domyka się do końca są rozregulowane wyłączniki krańcowe, czyli krańcówki. To mikroprzełączniki lub magnetyczne czujniki, które informują napęd: „płyta osiągnęła podłogę, zatrzymaj silnik i zaciśnij panel”. Gdy krańcówka jest ustawiona zbyt wysoko, napęd wyłącza się o centymetr za wcześnie, zostawiając widoczną szczelinę. Gdy jest ustawiona zbyt nisko, brama próbuje wcisnąć panel w posadzkę, co prowadzi do odbijania przy zamykaniu i szybszego zużycia uszczelki dolnej.

Regulacja wygląda inaczej w zależności od typu napędu. W napędach łańcuchowych lub paskowych z mechanicznymi ogranicznikami pokręcasz śrubą na szynie, przesuwając blokadę w granicach 5-10 mm, aż panel dotknie podłogi i napęd zatrzyma się w idealnym punkcie. W napędach elektronicznych z enkoderem regulacja odbywa się z poziomu panelu sterowania, najczęściej przyciskami P1, P2 i P3, w sekwencji opisanej w instrukcji producenta. Po każdej zmianie wykonaj pełny cykl otwarcia i zamknięcia, bo enkoder musi zapamiętać nowy przebieg.

Drugim parametrem wymagającym korekty jest siła domykania. To wartość momentu obrotowego, przy którym napęd uzna, że panel napotkał przeszkodę i zatrzyma się, a w trybach bezpiecznych cofnie się. Zbyt niska siła sprawia, że brama nie domyka się do końca przy najmniejszym oporze, na przykład lekko sfatygowanej uszczelce. Zbyt wysoka siła może zignorować przeszkodę w postaci dziecka, roweru albo zwierzęcia. Norma PN-EN 12453 dopuszcza siłę styku panelu z przeszkodą nieprzekraczającą 400 N przez czas krótszy niż 0,75 sekundy, po czym napęd musi wykonać ruch odwrotny.

Aby ustawić siłę prawidłowo, uruchom bramę z połową obciążenia, obserwując czy panel dolega do posadzki bez szarpania. Po regulacji wykonaj test przeszkody: w szczelinie pod zamkniętym panelem połóż kawałek drewna o grubości 25 mm. Brama powinna cofnąć się natychmiast po kontakcie. Jeśli zmiażdży klocek, natychmiast zmniejsz siłę. Jeśli cofa się bez kontaktu, siła jest zbyt niska i panel nie domknie się do końca.

Wielu producentów automatyki przewiduje dodatkowy parametr, jakim jest czas dodatkowego docisku, inaczej „boost close”. Po osiągnięciu pozycji zamkniętej napęd podaje na 1-2 sekundy dodatkowy moment, by uszczelka dokładnie przyległa. Brak aktywacji tej funkcji to częsty powód sytuacji, w której brama zatrzymuje się 3-5 mm przed podłogą. Funkcję aktywuje się w menu serwisowym napędu, najczęściej w zakładce parametrów zaawansowanych.

⚠️ Regulacja krańcówek w napędach z mechanicznym ogranicznikiem wymaga zdjęcia osłony łańcucha. Silnik napędu jest zasilany napięciem 230 V, więc każdą czynność wykonuj po odłączeniu wtyczki z gniazda. Napięcie na kondensatorach może utrzymywać się do kilku minut po wyłączeniu, odczekaj minimum 5 minut przed dotykaniem elementów elektroniki.

Napęd, fotokomórki i ogranicznik kiedy samodzielna naprawa nie wystarczy

Gdy regulacja krańcówek i siły nie przynosi efektu, przyczyna leży zazwyczaj w jednym z trzech obszarów: uszkodzonym ograniczniku mechanicznym, zabrudzonych fotokomórkach albo zużytym silniku. Diagnozę warto zacząć od fotokomórek, bo ich awaria często objawia się pozornie niezwiązanym z nimi symptomem: brama nie dojeżdża do końca, choć napęd pracuje normalnie. Dzieje się tak, gdy fotokomórka wysyła fałszywy sygnał „przeszkoda” po zatkaniu soczewki pajęczyną, kurzem albo wodą po myciu samochodu w pobliżu garażu.

Czyszczenie fotokomórek trwa krócej niż dwie minuty. Przetrzyj soczewki ściereczką z mikrofibry, sprawdź czy wiązka podczerwieni nie jest przerywana przez gałąź krzewu albo świeżo zamontowany kosz na śmieci. Fotokomórki działają w parze, nadajnik i odbiornik, w odległości do 10 m od siebie, na wysokości 8-15 cm nad posadzką. Gdy dioda odbiornika świeci światłem ciągłym, wiązka jest czysta. Gdy pulsuje lub gaśnie, napęd interpretuje sytuację jako obecność przeszkody i odmawia dokończenia cyklu.

Drugim podejrzanym jest ogranicznik mechaniczny, czyli plastikowy lub metalowy odbojnik zamontowany na końcu prowadnicy. To on fizycznie zatrzymuje ruch panelu, gdy napęd straci zasilanie albo gdy enkoder się pomyli. Ogranicznik jest zużywalny, bo każde uderzenie panelu ściera jego krawędź. Po kilku tysiącach cykli plastik pęka, a brama opiera się o resztki odbojnika, nie dojeżdżając 5-10 mm do końca. Wymiana ogranicznika kosztuje kilkanaście złotych i zajmuje około 15 minut, a zapobiega uszkodzeniu panelu.

Jeśli brama nadal nie domyka się do końca po sprawdzeniu fotokomórek i ogranicznika, przyczyną może być zużycie silnika lub przekładni. Silnik napędu garażowego o mocy 600-1000 W wytrzymuje około 25 000 cykli, czyli przy czterech cyklach dziennie niemal 17 lat pracy. Gdy szczotki się zużyją, napęd traci moment obrotowy i nie jest w stanie domknąć panelu pod dociskiem uszczelki. Objawem towarzyszącym jest głośniejsza praca silnika, zapach przegrzanej izolacji albo samoczynne zatrzymywanie się w połowie cyklu.

Sprawdzonym sposobem na odróżnienie awarii silnika od rozregulowania jest próba ręczna. Odblokuj napęd szarpiąc za czerwoną linkę lub obracając kluczyk awaryjnego otwarcia, a następnie spróbuj zamknąć bramę ręcznie. Jeśli panel zamyka się lekko i szczelnie, problem tkwi w napędzie. Jeśli ręcznie też nie domyka, przyczyną są prowadnice, sprężyny albo sama geometria panelu. Norma PN-EN 12604 wymaga, by siła potrzebna do ręcznego przesunięcia bramy nie przekraczała 150 N.

Kolejną, często pomijaną przyczyną jest deformacja prowadnic. Po kilkunastu latach eksploatacji profile aluminiowe lub stalowe odkształcają się pod wpływem obciążeń, zwłaszcza gdy brama pracuje niesymetrycznie. Lekkie skrzywienie o 2-3 mm wystarczy, by panel klinował się w końcowej fazie zamykania. Sprawdź pion prowadnic poziomicą, odległość między nimi w świetle powinna wynosić stałą wartość w granicach 1 mm na całej długości. Gdy odchyłka przekracza 4 mm, konieczna jest wymiana prowadnic, w przeciwnym razie każda regulacja napędu będzie tylko tymczasowa.

Sygnalizacja awarii przez napęd

Współczesne napędy garażowe sygnalizują awarię kodem błędu widocznym na wyświetlaczu lub poprzez liczbę mrugnięć diody LED. Kod błędu F1, F2 albo Err1 w najpopularniejszych markach oznacza przekroczenie czasu pracy, najczęściej spowodowane oporem mechanicznym, właśnie rozregulowanymi prowadnicami lub sfatygowaną uszczelką dolną. Kod Err3 to błąd fotokomórek. Kod Err5 wskazuje na przegrzanie silnika, Err7 na awarię enkodera.

Znajomość kodów pozwala skrócić diagnostykę z godzin do kilku minut. Instrukcja obsługi napędu zawiera pełną listę kodów wraz z sugerowanym działaniem. Jeśli instrukcji brak, uniwersalna zasada mówi: miganie 1× na sekundę to błąd komunikacji z akcesoriami, miganie 2× to przeciążenie, miganie 3× to awaria fotokomórek, miganie 4× to błąd enkodera. Po każdej interwencji kasuj pamięć błędów przyciskiem reset, zwykle przytrzymywanym przez 3-5 sekund, inaczej napęd pozostanie w trybie awaryjnym.

Uszczelka dolna jako cichy winowajca

Uszczelka dolna z EPDM albo TPE to element, który najczęściej się zużywa, a jednocześnie najrzadziej bywa sprawdzany. Jej zadaniem jest kompensować nierówności posadzki i uszczelnić styk panelu z podłogą. Gdy uszczelka stwardnieje, pęknie albo oderwie się od panelu, napęd wyczuwa zwiększony opór i zatrzymuje się przed podłogą, by nie przeciążać silnika. Wymiana uszczelki to koszt rzędu 40-90 zł za metr bieżący, a trwa około 30 minut. Po wymianie konieczna jest ponowna regulacja krańcówki, bo panel z nową uszczelką domyka się o 3-5 mm wcześniej.

Sprężyny i lina nożna

Brama segmentowa działa dzięki sprężynom skrętnym lub rozciąganym, które kompensują ciężar panelu. Gdy sprężyna traci naciąg, napęd musi wygenerować większy moment, by domknąć panel. Objawem jest właśnie niedomykanie przy jednoczesnym szarpaniu w końcowej fazie cyklu. Norma zakłada, że sprężyny wymagają wymiany co 25 000-30 000 cykli, czyli co około 10-15 lat przy przeciętnym użytkowaniu. Wymiany sprężyn nigdy nie wykonuj samodzielnie, sprężyna skrętna zgromadzona w bębnie magazynuje energię potrzebną do poderwania kilkudziesięciu kilogramów panelu i w razie niekontrolowanego uwolnienia może spowodować poważne obrażenia.

Lina nożna, czyli linka biegnąca od napędu do awaryjnego odblokowania, czasem zakleszcza się pod osłoną lub skręca, blokując przekładnię w ostatnich centymetrach cyklu. Sprawdź, czy linka biegnie swobodnie, czy nie jest przycięta przez ostre krawędzie i czy wózki jezdne przesuwają się po szynie bez oporu. Wózek jezdny z bieżnią łożyskowaną to element eksploatacyjny, który po kilkunastu latach wymaga smarowania białym smarem litowym albo wymiany.

Kalendarz konserwacji bramy garażowej

Systematyczna konserwacja to najskuteczniejsza profilaktyka usterek, w tym problemu z niedomykaniem. Wystarczy pięć krótkich sesji w roku, po 15-20 minut każda, by wydłużyć żywotność bramy o kilkanaście lat.

Smary stosuj z głową. Na łańcuch napędu nakładaj smar silikonowy w sprayu, nie olej maszynowy, który przyciąga kurz i tworzy pastę ścierną. Prowadnice konserwuj białym smarem litowym, który nie spływa i nie twardnieje w niskich temperaturach. Zawiasy paneli smaruj kroplą oleju penetrującego, na przykład WD-40 w wersji do mechanizmów precyzyjnych, nie w wersji klasycznej, która po wyschnięciu pozostawia lepki film.

Checklista przeglądu bramy garażowej 10 punktów

Przed sezonem zimowym i po zimie warto wykonać dziesięciopunktowy przegląd bramy. Zajmuje około 20 minut, a pozwala wykryć 90% potencjalnych usterek zanim staną się poważnym problemem.

1. Sprawdź szczelność styku panelu z podłogą, brama powinna przylegać na całej szerokości.
2. Uruchom bramę ręcznie po odblokowaniu, siła potrzebna do przesunięcia nie powinna przekraczać 150 N.
3. Posłuchaj pracy łańcucha, szelest i suchy trzask to sygnał zużycia prowadnic.
4. Wyczyść soczewki fotokomórek ściereczką z mikrofibry.
5. Sprawdź napięcie linki awaryjnego otwarcia, powinna chodzić lekko, bez zacięć.
6. Kontroluj stan ogranicznika końcowego, brak pęknięć i ubytków.
7. Sprawdź naciąg sprężyn, brama zablokowana w połowie wysokości powinna pozostawać nieruchomo.
8. Przetrzyj szyny napędu z kurzu, zwłaszcza w miejscu styroku z wózkiem.
9. Wykonaj test przeszkody, klocek 25 mm musi spowodować cofnięcie panelu.
10. Wymień baterie w pilotach, jeśli od ostatniej wymiany minęło więcej niż 12 miesięcy.

Kiedy wezwać serwis

Brama, która nie domyka się do końca, rzadko oznacza konieczność wymiany całego mechanizmu. W 70% przypadków wystarczy regulacja krańcówek, czyszczenie fotokomówek albo wymiana ogranicznika. W 20% pomogą nowe uszczelki i smarowanie prowadnic. Tylko w 10% usterek konieczny okazuje się serwis napędu lub wymiana sprężyn, a to koszt rzędu 400-900 zł. Warto zacząć od najprostszych kroków diagnostycznych, zanim zdecydujesz się na wizytę fachowca, bo większość usterek bramy segmentowej da się usunąć w ciągu pół godziny bez specjalistycznych narzędzi.

Źródła i normy: PN-EN 12604 (bramy przemysłowe, handlowe i garażowe wymagania mechaniczne), PN-EN 12453 (bramy bezpieczeństwo użytkowania bram z napędem wymagania i metody badań), dokumentacja techniczna napędów garażowych zgodna z dyrektywą maszynową 2006/42/WE, dane producentów automatyki garażowej publikowane w katalogach technicznych 2022-2025.
