Sprężyny skrętne do bram garażowych – jak dobrać i wymienić bez ryzyka

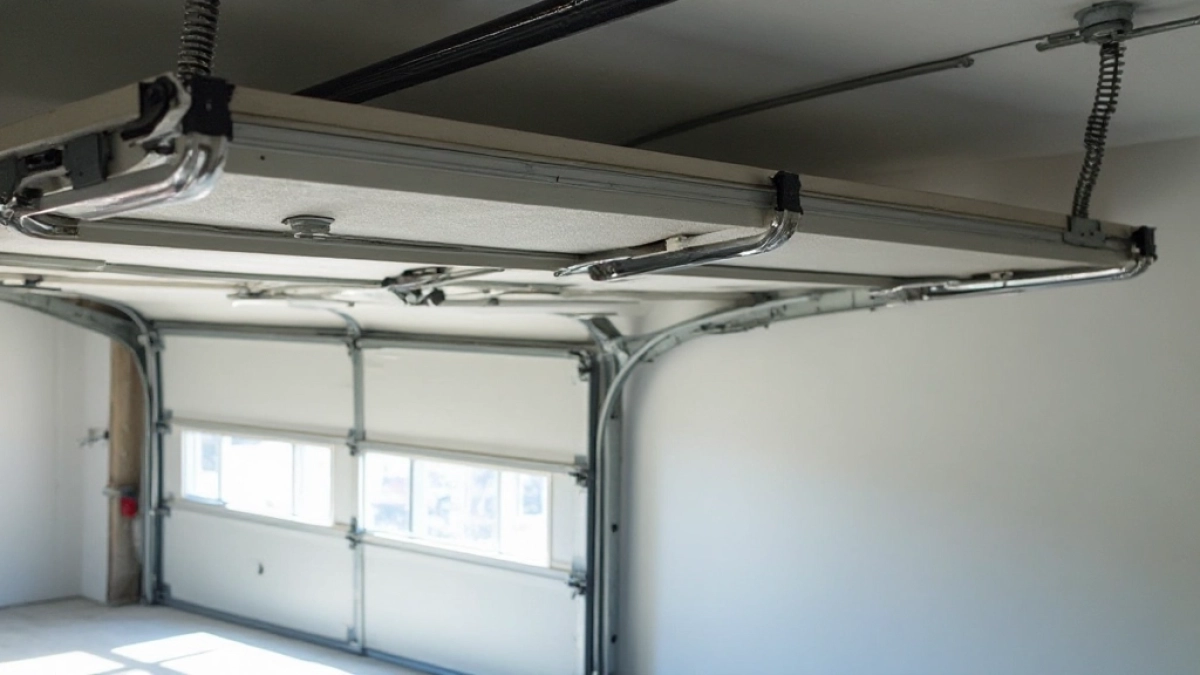

Brama garażowa ze sprężynami skrętnymi to dziś standard w segmencie bram segmentowych, a jednocześnie miejsce, w którym najczęściej pojawia się awaria wymagająca szybkiej decyzji. Wymiana sprężyny skrętnej nie jest kaprysem, lecz odpowiedzią na naturalne zużycie mechanizmu, który w typowym cyklu domowym wytrzymuje od 10 do 15 tysięcy pełnych otwarć i zamknięć zanim straci nominalne naprężenie lub pęknie. Poniżej znajdziesz pełne kompendium, które pozwoli dobrać właściwy element, odróżnić oryginał od bezpiecznego zamiennika oraz przeprowadzić montaż bez narażania zdrowia.

• Jak dobrać sprężynę skrętną do bramy garażowej krok po kroku
• Sprężyna lewoskrętna czy prawoskrętna jak rozpoznać kierunek
• Montaż sprężyny skrętnej w bramie segmentowej instrukcja bezpieczeństwa
• Kiedy wymienić, a kiedy naprawić sprężynę skrętną
• Oryginał Normstahl czy zamiennik 227-XX-Z co wybrać

Jak dobrać sprężynę skrętną do bramy garażowej krok po kroku

Każda brama segmentowa producenta Normstahl posiada indywidualnie dobrany komplet sprężyn, które równoważą masę skrzydła wraz z jego środkiem ciężkości. Pominięcie tego faktu to najczęstsza przyczyna zakupu elementu o zbyt dużej sile naciągu, co prowadzi do szarpania płaszcza przy otwieraniu i przyspieszonego zużycia linek oraz bębnów.

Dobór zacznij od odczytu tabliczki znamionowej, najczęściej umieszczonej na wewnętrznej stronie pierwszej sekcji od dołu lub na prowadnicy poziomej. Znajdziesz tam oznaczenie typu, wagę bramy w kilogramach oraz numer seryjny, a w wielu modelach także kod sprężyny w formacie L1, L2, R1 lub R2. Zapisz te dane, zanim odkręcisz osłonę wału, ponieważ po demontażu dostęp do tabliczki może być ograniczony.

Kolejnym krokiem jest zmierzenie starego elementu, który zdejmujesz z wału w stanie rozprężonym. Potrzebujesz trzech wartości: średnicy drutu (mierzonej suwmiarką w środkowej części zwoju), średnicy wewnętrznej spirali (w stanie swobodnym, bez obciążenia) oraz długości całkowitej wraz z hakami lub końcówkami stałymi. Te trzy parametry tworzą niepowtarzalny „odcisk palca" sprężyny i pozwalają jednoznacznie wskazać zamiennik z rodziny 227-XX-Z.

Średnica drutu wpływa bezpośrednio na nośność, ponieważ naprężenie w stanie roboczym rozkłada się w przekroju poprzecznym drutu, a reguła inżynierska mówi, że podwojenie średnicy zwiększa wytrzymałość na skręcanie aż szesnastokrotnie. Dlatego różnica nawet 0,5 mm pomiędzy oryginałem a tanim odpowiednikiem oznacza zupełnie inne właściwości przy tej samej długości. Sprawdzenie tego parametru suwmiarką to najtańsza polisa ubezpieczeniowa przed zakupem.

Średnica wewnętrzna musi zgadzać się z rowkiem bębna, w który sprężyna wchodzi podczas skręcania. Zbyt mała wartość spowoduje, że element nie zostanie prawidłowo osadzony i będzie się klinował, zbyt duża uniemożliwi przeniesienie momentu obrotowego na wał. Wyjątkiem są modele z tuleją pośrednią, lecz w bramach Normstahl rozwiązanie to stosuje się rzadko.

Na koniec zweryfikuj wagę samej bramy, ponieważ sprężyny do kompletu są zawsze dobierane parami, a każda z nich przenosi połowę obciążenia. Wartość tę porównaj z tabelą nośności producenta; w segmencie domowym najczęściej spotkasz bramy o masie 80-120 kg w wersji pojedynczej oraz 140-220 kg w wersji podwójnej. Przy bramie 95 kg najczęściej pracuje sprężyna oznaczona L1 lub R1, przy bramie 130 kg przechodzisz na L2 lub R2, a powyżej 180 kg stosowane są już wzmocnione warianty L3 oraz R3.

Checklist przed zakupem dziesięć punktów kontrolnych

• Oznaczenie z tabliczki znamionowej (L1, L2, R1, R2 itd.)
• Rzeczywista waga skrzydła zmierzona wagą hakową
• Kierunek nawinięcia potwierdzony rysunkiem montażowym
• Średnica drutu zmierzona suwmiarką w środku zwoju
• Średnica wewnętrzna spirali w stanie swobodnym
• Długość całkowita wraz z hakami montażowymi
• Liczba zwojów roboczych zapisana przy demontażu
• Sposób mocowania końcówek (hak, szekla, zacisk stożkowy)
• Stan bębnów i linek ewentualna potrzeba wymiany kompletu
• Kompletność narzędzi: klucz do sprężyn, pręt blokujący, rękawice, okulary

Sprężyna lewoskrętna czy prawoskrętna jak rozpoznać kierunek

Kierunek nawinięcia sprężyny skrętnej to nie kwestia gustu, lecz wymóg fizyki. Każda brama Normstahl mocuje dwa elementy na tym samym wale napędowym, lecz po przeciwnych stronach, ponieważ bębny po lewej i prawej stronie obracają się w przeciwnych kierunkach przy nawijaniu liny. Jeśli oba elementy miałyby ten sam kierunek, jedna lina nawijałaby się poprawnie, a druga zsuwałaby się z bębna, powodując natychmiastowe zaburzenie równowagi.

Identyfikacja jest prosta, gdy stoisz wewnątrz garażu i patrzysz na bramę. Stojąc twarzą do płaszcza, sprężyna lewoskrętna (L) znajduje się po Twojej lewej stronie, a prawoskrętna (R) po prawej. Podczas awaryjnego opadania bramy lewa część mechanizmu odpowiada za liny po lewej stronie i odwrotnie, dlatego zamiana miejscami kończy się przeskoczeniem liny lub urwaniem mocowania przy pierwszym cyklu.

W praktyce kierunek określa się także wizualnie po kształcie zwoju. Złap sprężynę obiema rękami i popatrz na nią od strony czołowej; jeśli zwoje oddalają się od Ciebie zgodnie z ruchem wskazówek zegara, masz do czynienia z wersją prawoskrętną. Gdy spirala odkręca się przeciwnie do ruchu wskazówek zegara, jest to wariant lewoskrętny. Ta prosta zasada działa w 100% przypadków, o ile element nie był wcześniej deformowany.

Tabela poniżej pokazuje pełny zestaw oznaczeń stosowanych w bramach Normstahl wraz z odpowiadającym im zamiennikiem z serii 227. Warto zapamiętać, że L1 i R1 tworzą parę dla najlżejszych bram, natomiast najcięższe modele segmentowe korzystają z pary L27 i R27, gdzie średnica drutu przekracza 9 mm, a długość w stanie swobodnym sięga 520 mm.

Schemat widoku od wewnątrz garażu

Montaż sprężyny skrętnej w bramie segmentowej instrukcja bezpieczeństwa

Praca przy sprężynie skrętnej pod napięciem to jedno z tych zadań, przy których statystyka urazów wśród majsterkowiczów jest wyjątkowo wysoka. Element śrubowy zgromadził w sobie energię potencjalną sięgającą kilkuset dżuli, a jej niekontrolowane uwolnienie potrafi złamać kość, wyrwać palce lub całkowicie zniszczyć bramę. Zanim cokolwiek odkręcisz, zamknij bramę, odłącz napęd elektryczny od zasilania i zabezpiecz skrzydło przed samoczynnym opadnięciem klinami lub klamrą na prowadnicy.

Pierwszym krokiem technicznym jest relaksacja starej sprężyny za pomocą klucza do sprężyn, dwóch solidnych prętów blokujących włożonych w otwory wału oraz dużej siły fizycznej. Klucz przykładasz do śruby regulacyjnej na bębnie, pręty wprowadzasz po przeciwnej stronie tak, aby przejęły moment obrotowy, i powoli odpuszczasz napięcie ćwierć obrotu po ćwierć obrotu. Nagłe zwolnienie kończy się nie tylko urazem, ale też splątaniem liny, która w ułamku sekundy odwinie się z bębna jak zepsuta zabawka.

Po całkowitym zwolnieniu naprężenia odkręcasz śruby mocujące sprężynę do tylnego wspornika i zdejmujesz element z wału. W tym momencie warto sfotografować układ linek oraz pozycję bębnów, ponieważ przy montażu nowego elementu odtworzenie geometrii bywa trudniejsze niż się wydaje. Lina musi biec z powrotem do dolnego uchwytu w identyczny sposób, bez dodatkowych skrętów, które zmniejszają jej żywotność.

Nową sprężynę nasuwasz na wał od strony tylnego wspornika, zwracając uwagę na oznaczenie L lub R wybite na pierwszym zwoju. Końcówkę stałą mocujesz do wspornika śrubą klasy 8.8 o momencie dokręcenia 35 Nm, ponieważ to właśnie w tym punkcie przenoszony jest cały moment obrotowy. Zbyt miękka śruba rozciąga się pod obciążeniem i odkształca zwoje, zbyt mocne dokręcenie zrywa gwint w blaszanym wsporniku.

Naprężanie wykonujesz etapowo, obracając wał prętem blokującym i licząc obroty zgodnie z dokumentacją. Przy bramie 100 kg wykonujesz zwykle 7,5 obrotu, przy bramie 150 kg osiem obrotów, a każdy pełny obrót zwiększa siłę naciągu o stałą wartość zależną od średnicy drutu. Po osiągnięciu właściwego napięcia blokujesz wał prętami, ustawiasz bębny w pozycji roboczej i mocujesz liny do tulei bębnów.

Test bezpieczeństwa rozpocznij od zdjęcia prętów blokujących i powolnego opuszczenia bramy ręcznie, obserwując zachowanie linek. Lina musi nawijać się symetrycznie, bez zsuwania z rowka bębna, a brama powinna opadać z prędkością około 0,2 m/s. Po zamknięciu odłącz kliny zabezpieczające i wykonaj dziesięć pełnych cykli otwarcia oraz zamknięcia, nasłuchując trzasków, zgrzytów i nierównomierności pracy.

Uwaga: sprężyna zgromadziła energię wystarczającą do poważnego urazu. Pracuj w rękawicach ochronnych, okularach i stabilnym obuwiu. Nigdy nie stoń na wprost osi wału podczas naprężania.

Najczęstsze błędy przy samodzielnym montażu

• Brak prętów blokujących wał na czas regulacji
• Próba demontażu sprężyny bez wcześniejszego zwolnienia napięcia
• Odkręcanie śruby na wale zamiast na bębnie
• Mieszanie elementów lewych i prawych w tym samym komplecie
• Stosowanie śrub o klasie wytrzymałości niższej niż 8.8
• Brak smarowania punktów kontaktu sprężyny z bębnem
• Regulacja linek przed pełnym naprężeniem sprężyn

Kiedy wymienić, a kiedy naprawić sprężynę skrętną

Nie każda usterka sprężyny kończy się jej wymianą, choć w praktyce naprawa rzadko ma sens ekonomiczny. Element pracuje pod obciążeniem cyklicznym, co powoduje zmęczenie materiału, a spawanie pękniętego zwoju obniża wytrzymałość całej struktury o 30-40%. Jeśli więc widzisz wyraźne pęknięcie, jedyną rozsądną opcją pozostaje zakup nowego egzemplarza.

Utrata naprężenia objawia się brakiem równowagi bramy, która zamiast stać w dowolnym położeniu, opada lub unosi się pod własnym ciężarem. Regulacja śruby na bębnie pozwala skompensować drobną utratę, ale gdy regulacji zużyto już cały dostępny zakres, sprężyna jest fizycznie za krótka i dalej się nie da jej skrócić. W takiej sytuacji wymiana staje się obowiązkowa.

Korozja powierzchniowa początkowo wygląda niegroźnie, lecz wnikając w strukturę drutu, zmniejsza jego przekrój efektywny. Po roku od pierwszych ognisk rdzy sprężyna traci około 15% nośności, po trzech latach spadek sięga 35%, a ryzyko pęknięcia rośnie wykładniczo. Wymień element przy pierwszych śladach głębokiej korozji, zwłaszcza w garażach o podwyższonej wilgotności.

Szumy i zgrzytanie to sygnał ostrzegawczy, którego nie wolno ignorować. Dźwięk powstaje, gdy brak smarowania lub zużycie powoduje bezpośredni kontakt metal-metal, nagrzewanie miejscowe i mikropęknięcia. Smarowanie w sprayu silikonowym na początku może wyciszyć pracę, ale nie cofnie zmęczenia materiału.

Oryginał Normstahl czy zamiennik 227-XX-Z co wybrać

Koszt oryginału Normstahl bywa nawet dwuipółkrotnie wyższy niż zamiennika z serii 227, co skłania wielu użytkowników do poszukiwania tańszych alternatyw. Różnica w cenie wynika z nazwy, logistyki i polityki dystrybutora, nie z jakości samego drutu, ponieważ oba produkty wytwarzane są z tego samego gatunku stali sprężynowej klasy C w procesie walcowania na gorąco z późniejszym odpuszczaniem. Zamiennik 227-XX-Z powstaje w zakładzie spełniającym normę PN-EN 12604, więc pod względem bezpieczeństwa użytkowania nie ustępuje oryginałowi.

Zwróć uwagę na jakość powłoki antykorozyjnej. Oryginał ma powłokę cynkową ogniową o grubości 12-15 μm, a lepsze zamienniki stosują cynkowanie galwaniczne 8-10 μm z dodatkową warstwą fosforanowania. Cienka powłoka lakiernicza bez cynkowania nie chroni przed wilgocią i w polskich warunkach klimatycznych przestaje spełniać swoją funkcję po dwóch, trech sezonach grzewczych.

Sprawdź certyfikat zgodności z normą PN-EN 12604, który potwierdza, że sprężyna przeszła testy zmęczeniowe na 25 tysięcy cykli. Dokument ten dołączany jest zarówno do oryginałów, jak i do zamienników certyfikowanych. Brak certyfikatu to sygnał ostrzegawczy, niezależnie od ceny, ponieważ norma gwarantuje, że wytrzymałość drutu odpowiada deklarowanej nośności.

Długość gwarancji to kolejny element porównania. Oryginał Normstahl zwykle oferuje 3 lata gwarancji, renomowani producenci zamienników 2 lata, a najtańsze produkty bez marki zaledwie 6 miesięcy. Przy zastosowaniu domowym, gdzie brama pracuje 4-6 cykli dziennie, różnica w żywotności między oryginałem a certyfikowanym zamiennikiem jest praktycznie niezauważalna i wynosi kilka miesięcy.

Z wymianą kompletu dwóch sprężyn warto powiązać wymianę linek oraz przegląd bębnów, ponieważ koszt robocizny przy jednej wizycie serwisu jest taki sam jak przy trzech oddzielnych. Typowy koszt materiałów waha się od 220 do 650 PLN za komplet, robocizna zamyka się w przedziale 250-400 PLN, a całość wraz z regulacją zwykle nie przekracza 1000 PLN.

Orientacyjny koszt materiałów w PLN

Decyzja o wyborze konkretnego wariantu powinna uwzględniać nie tylko cenę zakupu, ale też realne warunki eksploatacji. Jeśli brama otwierana jest sporadycznie, zamiennik w pełni spełni swoją rolę, a zaoszczędzone pieniądze lepiej przeznaczyć na smarowanie prowadnic i konserwację zawiasów. Gdy natomiast garaż obsługuje warsztat lub dużą rodzinę, wydłużona gwarancja oryginału zwróci się w postaci mniejszej liczby interwencji serwisowych.

Normy i regulacje

Projektowanie, badanie i oznakowanie bram garażowych w Europie reguluje norma PN-EN 12604, która określa wymagania mechaniczne oraz metody badań wytrzymałości sprężyn skrętnych. Dokumentacja techniczna producenta Normstahl zawiera ponadto szczegółowe instrukcje montażu z podziałem na serie bram, średnice wałów napędowych oraz dopuszczalne obciążenia robocze. Dodatkowo kwestie bezpieczeństwa użytkowania bram porusza norma PN-EN 12453, definiująca siły operacyjne i wymagania ochrony przed przygnieceniem.

Źródła danych

• PN-EN 12604:2017 Bramy Aspekty mechaniczne. Wymagania i metody badań.
• PN-EN 12453:2017 Bramy Bezpieczeństwo użytkowania bram z napędem. Wymagania i metody badań.
• Dokumentacja techniczna producenta Normstahl karty katalogowe sprężyn serii L i R.
• Portal normalizacyjny PKN wyszukiwarka norm sektora budowlanego.
