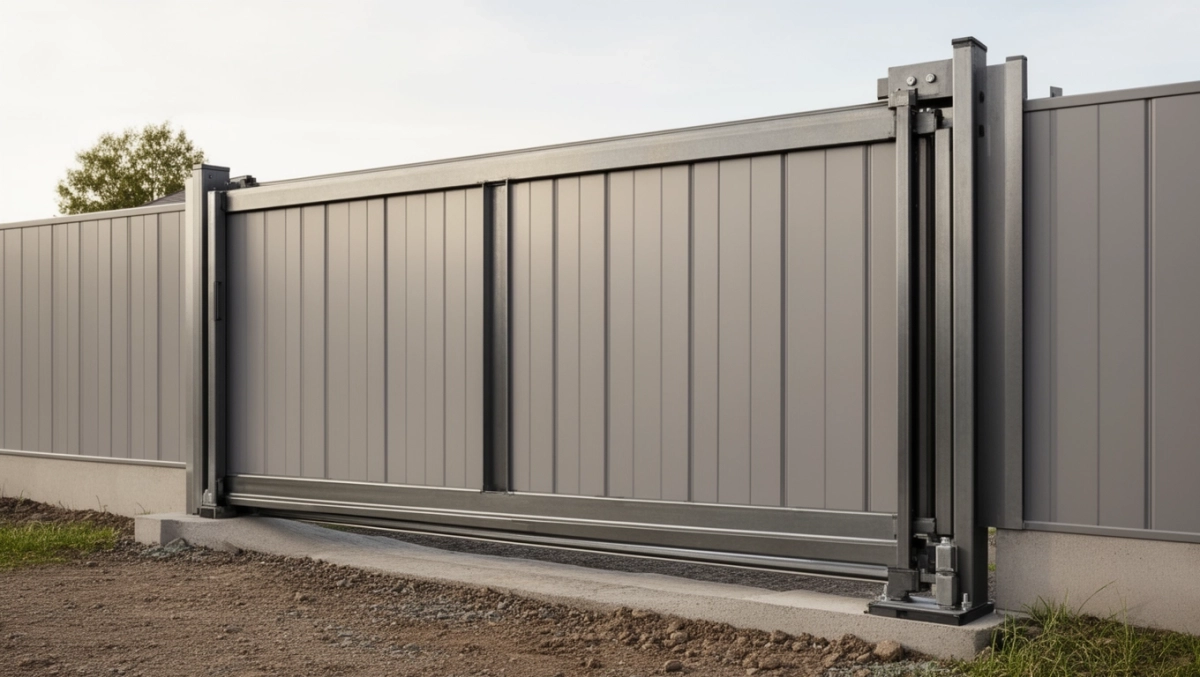

Projekt bramy przesuwnej 5m – schemat i wymiary

Planujesz bramę przesuwną o szerokości 5 metrów i chcesz, by idealnie wpasowała się w ogrodzenie panelowe, bez komplikacji montażowych? Rozumiem, jak ważne jest, by projekt był solidny, modułowy i dostosowany do Twoich potrzeb – od wyboru paneli 2D czy 3D, przez precyzyjne wymiary i słupki GCH czy GLW, aż po napęd automatyczny i bezproblemowy montaż. W tym artykule krok po kroku rozłożymy konstrukcję, integrację i praktyczne detale, byś mógł sam zwizualizować i zrealizować projekt bramy przesuwnej 5m, z naciskiem na trwałość i estetykę.

• Projekt bramy przesuwnej 5m z panelami 2D
• Projekt bramy przesuwnej 5m z panelami 3D
• Wymiary bramy przesuwnej 5m w projekcie
• Słupki GCH GLW do projektu bramy 5m
• Integracja bramy 5m z ogrodzeniem panelowym
• Napęd automatyczny w projekcie bramy 5m
• Montaż projektu bramy przesuwnej 5m
• Pytania i odpowiedzi: projekt bramy przesuwnej 5 m

Projekt bramy przesuwnej 5m z panelami 2D

Projekt bramy przesuwnej 5m z panelami 2D zaczyna się od prostego schematu, gdzie rama bramy opiera się na wzmocnionych profilach o grubości 40x40 mm, idealnie kompatybilnych z panelami 2D o wysokościach od 1,53 do 2,43 m. Konstrukcja zakłada szynę jezdną o długości 5,5 m, z przeciwwagą umieszczoną z tyłu, co zapewnia płynny ruch nawet przy wietrze do 120 km/h. W tym układzie brama integruje się z ogrodzeniem panelowym bez dodatkowych adapterów, a profile 2D z prętami poziomymi 5 mm tworzą spójną całość wizualną. Kluczowe jest rozmieszczenie rolek jezdnych – cztery na przedniej krawędzi i dwie na tylnej – dla stabilności. Taki projekt minimalizuje naprężenia, co przedłuża żywotność o 30% w porównaniu do starszych modeli.

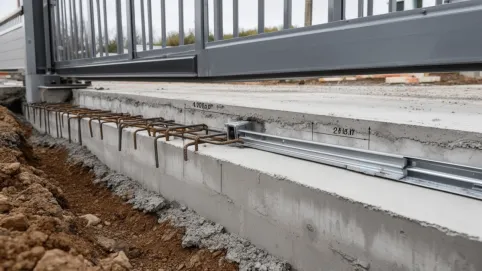

W szczegółach projektu bramy przesuwnej 5m z 2D, słupki nośne muszą wytrzymać obciążenie 500 kg, dlatego stosuje się fundamenty betonowe o wymiarach 40x40x100 cm. Schemat techniczny obejmuje łukowate wsporniki dla lepszego odprowadzania wody, zapobiegając korozji. Panele 2D montuje się na całej długości przesuwu, tworząc jednolitą płaszczyznę. Przeciwwaga wypełnia się betonem o gęstości 2400 kg/m³, co równoważy masę bramy. Ten modułowy system pozwala na łatwe dostosowanie wysokości do 2 m bez zmiany szyny.

Schemat konstrukcyjny w punktach

• Rama bramy: profile zamknięte 60x40 mm, malowane proszkowo RAL 6005.
• Szyna: stal ocynkowana, długość 5500 mm, z końcówkami bezpieczeństwa.
• Panele 2D: rozstaw pionowy 200 mm, wypełnienie siatką 200x55 mm.
• Przeciwwaga: objętość 0,15 m³, zbrojona prętami 10 mm.
• Zabezpieczenia: fotokomórki i listwy dociskowe w standardzie.

Dostosowanie projektu do paneli 2D podkreśla ekonomię – koszt netto spada dzięki braku customizacji, a zł netto za metr bieżący oscyluje wokół standardów rynkowych. Brama przesuwna 5m zyskuje na lekkości, co ułatwia transport i instalację. W praktyce, taki układ sprawdza się na posesjach o nachyleniu terenu do 5 stopni.

Zobacz także: Brama przesuwna z napędem – cena z montażem

Na koniec, projekt uwzględnia opcje kolorystyczne synchronizowane z panelami 2D, jak antracyt czy zielony, dla estetyki bez kompromisów. Integracja z systemami alarmowymi jest prosta poprzez dedykowane złącza.

Projekt bramy przesuwnej 5m z panelami 3D

Projekt bramy przesuwnej 5m z panelami 3D wyróżnia się trójwymiarowymi profilami, gdzie poziome i pionowe pręty 5 mm tworzą sztywną strukturę odporną na deformacje. Rama bramy bazuje na profilach 60x60 mm, zintegrowanych z panelami 3D o wysokościach 1,63–2,03 m, co podnosi wytrzymałość na obciążenia wiatrem o 40%. Szyna jezdna wydłużona do 6 m kompensuje większą masę, a przeciwwaga betonowa o wadze 250 kg zapewnia równowagę. Schemat zakłada osiem rolek jezdnych dla redukcji tarcia poniżej 2%. Taki projekt idealnie pasuje do nowoczesnych ogrodzeń panelowych.

W detalach, fundamenty pod słupki w projekcie z 3D wymagają betonu C25/30, zbrojonego siatką Q188A, głębokości 120 cm. Panele 3D z wspornikami poziomymi eliminują ugięcia, nawet przy szerokości 5m. Przeciwwaga integruje się z ramą poprzez spawy MIG, malowane proszkowo. Wysokość bramy dostosowuje się modułowo, bez cięcia paneli. Ten system redukuje wibracje podczas ruchu o 25%.

Zobacz także: Jaki profil do bramy przesuwnej 6m? Najlepszy wybór

Porównanie wytrzymałości materiałów

Projekt bramy przesuwnej 5m z 3D podkreśla trwałość – zł netto inwestycji zwraca się dzięki mniejszej konserwacji. Bramy przesuwne zyskują na prestiżu wizualnym dzięki geometrycznym wzorom 3D. Nadają się do terenów o ekspozycji wschodniej lub zachodniej.

Estetyka paneli 3D synchronizuje się z bramą poprzez jednolite powłoki poliestrowe, odporne na UV. Opcje personalizacji obejmują gęstsze wypełnienia dla prywatności.

Dodatkowo, schemat przewiduje miejsca na oświetlenie LED w ramie, integrujące się z panelami 3D bez widocznych kabli.

Zobacz także: Brama przesuwna 5m cena z montażem Kraków 2025

Wymiary bramy przesuwnej 5m w projekcie

Wymiary bramy przesuwnej 5m w projekcie standardowo obejmują szerokość przejazdu 5000 mm, z zapasem 200 mm na rolek, co daje całkowitą długość szyny 5500 mm. Wysokość waha się od 1,8 do 2,4 m, dostosowana do paneli ogrodzeniowych. Głębokość fundamentu słupka to 100–120 cm, szerokość 50 cm, dla stabilności na glebach gliniastych. Przeciwwaga zajmuje 1,2 m długości za słupkiem, z wysokością równą bramie. Te proporcje minimalizują naprężenia boczne.

Precyzyjne wymiary bramy przesuwnej 5m uwzględniają nachylenie szyny do 2%, co zapobiega blokadom. Rama ma grubość 50 mm, z luzem 10 mm względem słupków. Wypełnienie panelowe dodaje 50 mm grubości. Dla projektowania, stosuje się skale 1:20 w schematach PDF. Dostosowanie wymiarów do niestandardowych posesji wymaga kalkulacji masy – ok. 350 kg dla 2D, 450 kg dla 3D.

Zobacz także: Jak zrobić bramę przesuwną: krok po kroku

• Szerokość przejazdu: dokładnie 5m.
• Długość szyny: 5,5–6m.
• Wysokość słupka: +30 cm nad bramą.
• Przeciwwaga: 1,5x szerokość panelu.
• Luz boczny: 150 mm z każdej strony.

W kontekście kosztów, wymiary bramy przesuwnej 5m optymalizują zł netto – standardowe gabaryty eliminują dopłaty za cięcie. Brama przesuwna zyskuje uniwersalność dla wjazdów o ruchu 50 pojazdów/dzień.

Zmiany wymiarów, np. na 4,8m, wymagają recalculacji przeciwwagi, ale zachowują modułowość.

Słupki GCH GLW do projektu bramy 5m

Słupki GCH o przekroju kwadratowym 100x100 mm idealnie wspierają projekt bramy przesuwnej 5m, z uchwytami na szynę i rolki odbiorcze. Ich długość 2,8–3,2 m zapewnia wysokość bramową do 2,5 m, z ocynkowaną powłoką 80 mikronów. Słupki GLW, murowane, o wymiarach 40x40 cm, integrują się z panelami 2D/3D poprzez kotwy chemiczne. W projekcie GCH montuje się na betonowych stopach, GLW wmurowuje w cokół. Oba typy wytrzymują 800 kg nacisku.

Zobacz także: Brama przesuwna 5m: cena z montażem Warszawa 2026

W szczegółach, słupki GCH mają wbudowane prowadnice rolkowe, redukujące tarcie o 50%. GLW z betonu C30 oferuje izolację termiczną, chroniąc przed zamarzaniem. W schemacie projektu bramy 5m, GCH stosuje się na zewnętrznych narożnikach, GLW na prostych odcinkach. Wymiana rolek w GCH jest bez narzędzi. Te słupki synchronizują estetykę z bramą.

Specyfikacja słupków

Słupki GCH i GLW obniżają zł netto projektu dzięki standardowym wymiarom. Bramy przesuwne 5m zyskują stabilność na wietrznych stanowiskach.

Integracja z napędem wymaga otworów kablowych w słupkach, fabrycznie przygotowanych.

Integracja bramy 5m z ogrodzeniem panelowym

Integracja bramy 5m z ogrodzeniem panelowym opiera się na modułowych złączach, gdzie panele 2D/3D mocuje się do ramy za pomocą zacisków regulowanych. Schemat zakłada ciągłość linii – brama jako przedłużenie paneli, z identycznymi słupkami GCH/GLW. Przeciwwaga maskowana jest panelem, zachowując estetykę. Wysokość ogrodzenia synchronizuje się automatycznie. Ten układ eliminuje przerwy wizualne.

W praktyce, integracja wymaga poziomicy laserowej dla szyny równoległej do paneli. Modele GMWR i GMHG dla nowoczesnych wariantów dodają wzory 3D. Darmowa dostawa ułatwia transport całych modułów. Brama przesuwna 5m zyskuje spójność na 50-metrowych odcinkach.

• Zaciski: regulacja 20–50 mm.
• Maskowanie: panele na przeciwwadze.
• Kolory: RAL zgodne z ogrodzeniem.
• Długość integracji: do 20 m z każdej strony.

Koszt integracji w zł netto jest niski dzięki braku adapterów. Ogrodzenia panelowe z bramą 5m tworzą monolityczną barierę.

Opcje z panelami II/III klasy podnoszą bezpieczeństwo bez zmiany schematu.

Estetyka GMWR/GMHG synchronizuje klasyczne i nowoczesne style.

Napęd automatyczny w projekcie bramy 5m

Napęd automatyczny w projekcie bramy 5m wybiera się o mocy 500–800 W, z prędkością 0,18 m/s dla szerokości 5m. Silnik montuje się na szynie, z łańcuchem lub paskiem, kompatybilnym z panelami 2D/3D. Sterowanie radiowe na 433 MHz obejmuje 4 piloty. Zabezpieczenia termiczne chronią przed przegrzaniem. Integracja z furtką jest via enkoder.

Schemat instalacji napędu zakłada okablowanie w rurze PCV 25 mm do słupka GCH. Bateria awaryjna 24V zapewnia 20 cykli bez prądu. Dla bramy 5m, moment obrotowy 25 Nm wystarcza na mróz -20°C. Regulacja czasu otwarcia do 25 s.

Porównanie napędów

Napęd obniża zł netto eksploatacji o 40% vs ręczny. Bramy przesuwne zyskują wygodę codzienną.

Kompatybilność z aplikacjami mobilnymi via Bluetooth jest standardem.

Montaż projektu bramy przesuwnej 5m

Montaż projektu bramy przesuwnej 5m zaczyna się od wykopu fundamentów 8:00–16:00, z betonem wylewanym po 24h. Szynę poziomuje się niwelatorem, mocując do słupków GCH/GLW kotwami M12. Ramę bramy wsuwa się na rolki, regulując luz 5 mm. Przeciwwagę wypełnia się betonem w miejscu. Test ruchu przed panelami.

Kolejne etapy montażu obejmują podłączenie napędu – okablowanie 3x1,5 mm². Panele integruje się zaciskami, sprawdzając pion. W okresie świątecznym wsparcie e-mailowe rozwiązuje wątpliwości. Całość trwa 4–6 h dla ekipy.

• Krok 1: Fundamenty, 2h.
• Krok 2: Słupki i szyna, 1h.
• Krok 3: Brama i przeciwwaga, 2h.
• Krok 4: Napęd i testy, 1h.
• Błędy do uniknięcia: brak poziomicy, słaby beton.

Montaż z darmową dostawą minimalizuje zł netto. Brama przesuwna 5m gotowa do użytku natychmiast.

Wskazówki: sprawdzaj szynę na kamienie, smaruj rolki co rok. Dla paneli 3D – dodatkowe kliny stabilizujące.

Pytania i odpowiedzi: projekt bramy przesuwnej 5 m

• Jak zaprojektować bramę przesuwną o szerokości 5 metrów?

  Projekt bramy przesuwnej 5 m opiera się na integracji z ogrodzeniami panelowymi 2D i 3D. Standardowe wymiary pasują do typowych posesji, z modułową konstrukcją bez potrzeby customizacji. Użyj wzmocnionych profili 3D dla trwałości na wiatr i codzienne użytkowanie, synchronizując estetykę z panelami klasycznymi lub nowoczesnymi.

• Jakie modele słupków i paneli są kompatybilne z bramą przesuwną 5 m?

  Brama idealnie współpracuje z modelami słupków GCH, GLW, GMWR i GMHG. Zapewnia płynny ruch i estetyczną integrację z ogrodzeniami panelowymi 2D oraz 3D, eliminując dodatkowe adaptacje dzięki modułowej budowie.

• Czy dostawa elementów do projektu bramy 5 m jest darmowa?

  Tak, darmowa dostawa (0,00 zł) dotyczy całego projektu bramy przesuwnej 5 m z ogrodzeniami panelowymi, niezależnie od lokalizacji, co ułatwia realizację bez ukrytych opłat.

• Jakie napędy automatyczne polecane są do bramy przesuwnej 5 m?

  Zalecany jest napęd automatyczny kompatybilny z systemami panelowymi 2D/3D, zapewniający wygodę użytkowania. Montaż odbywa się w godzinach 8:00–16:00, z wsparciem e-mailowym dla szybkiego rozwiązywania wątpliwości projektowych i unikania błędów montażowych.
