Brama przesuwna bez przeciwwagi sama zrobisz krok po kroku

Brama przesuwna bez przeciwwagi to rozwiązanie, które ratuje sytuację tam, gdzie klasyczna szyna z wystającym ogonem po prostu się nie mieści. Na wąskiej działce, przy wjeździe bez odsadzki, w gęstej zabudowie tam każdy metr ogrodzenia jest na wagę złota, a fundament pod klasyczną bramę przesuwną pochłonąłby nieproporcjonalnie dużo betonu. Problem pojawia się, bo inwestor słyszy sprzeczne opinie: jedni mówią, że bez przeciwwagi da się zbudować własnymi rękami solidną konstrukcję, inni straszą, że skrzydło bez odciążenia „wisi w powietrzu" i wymaga hurtowego napędu za kilkanaście tysięcy. Prawda leży pośrodku i warto ją rozłożyć na czynniki pierwsze, zanim wbije się pierwszą łopatę w ziemię.

• Montaż bramy przesuwnej wolnowiszącej krok po kroku
• Automat do bramy bez przeciwwagi dobór napędu i bezpieczeństwo
• Brama przesuwna na wąską działkę bez przeciwwagi kiedy to się opłaca

Montaż bramy przesuwnej wolnowiszącej krok po kroku

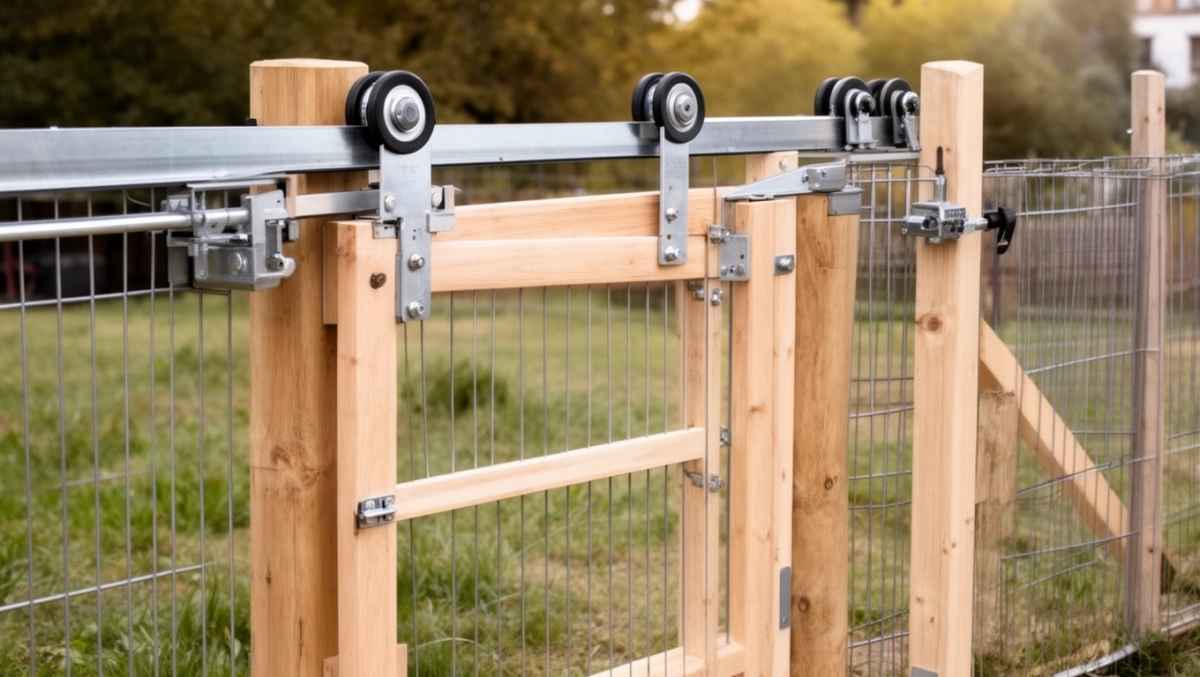

Zasada działania bramy wolnowiszącej

W odróżnieniu od bramy szynowej, tutaj skrzydło wisi na wózku jezdnym osadzonym na fundamencie punktowym, a nie toczy się po długiej belce w gruncie. Ciężar przenoszą dwa solidne wózki z rolkami o średnicy 80-120 mm, które obracają się na łożyskach tocznych zamkniętych. Skrzydło nie posiada przeciwwagi, bo samo w sobie jest sztywną ramą nośną, a jego koniec podwieszony jest na słupku końcowym lub prowadzony w dolnej szynie.

Kluczowa różnica sprowadza się do rozkładu sił. W bramie z przeciwwagą moment grawitacyjny skrzydła równoważy dodatkowe ramię z obciążeniem, więc wózek musi pokonać tylko tarcie toczne. W bramie wolnowiszącej cały ciężar wisi nad wózkami, więc punktowy fundament musi przenieść obciążenie pionowe rzędu 200-400 kg, zależnie od długości skrzydła i rodzaju wypełnienia.

Od pomiaru do projektu

Pomiar zaczyna się od sprawdzenia rzeczywistego światła wjazdu między słupkami. Do tego dochodzi luz montażowy 30-50 mm z każdej strony, który pozwala skrzydłu swobodnie pracować na wózkach. Szerokość gotowej ramy wynosi zatem światło plus 60-100 mm luzu, a całkowita długość skrzydła to światło powiększone o 100-150 mm na każdą stronę, co daje łączne 1040-1060 mm w stosunku do przejazdu dla bramy o świetle 4 m.

Przy projektowaniu trzeba uwzględnić normę PN-EN 13241-1, która definiuje wymagania bezpieczeństwa dla bram z napędem. Mówi ona wprost, że krawędzie zamykające nie mogą stwarzać ryzyka przycięcia, a odległości bezpieczeństwa między ruchomymi elementami muszą wynosić minimum 25 mm dla szczelin palców. W praktyce oznacza to konieczność stosowania osłon na wózkach i prowadnicach.

Fundament punktowy i słupki

Pod każdy wózek wykonuje się fundament punktowy o wymiarach minimum 50×50×80 cm, zbrojony prętami fi 12 mm w układzie klatkowym. Beton C25/30 według PN-EN 206 układa się na warstwie podsypki żwirowej 15 cm, która odprowadza wodę i zapobiega podciąganiu kapilarnemu. Między obydwoma fundamentami osadza się szynę jezdną lub prowadzenie dolne, zależnie od wybranej konstrukcji.

Słupki końcowe i napędowe mocuje się w analogicznych fundamentach, ale głębszych, bo przejmują momenty zginające od ciężaru skrzydła. Słupek z rury 100×100×4 mm kotwi się w fundamencie 100×100×120 cm, z czterema śrubami M16 osadzonymi na konsolach. Rozstaw śrub w stopie słupka trzeba zgrać z rozstawem otworów w konsoli napędu, bo producent napędu przewiduje konkretny bazowy rozstaw.

Skrzydło z profili stalowych

Konstrukcję ramy wykonuje się z profili zamkniętych 60×40×2 mm lub 80×40×3 mm, spawanych w układzie kratownicowym. Dolna i górna belka podłużna to profile 80×40 mm, słupki pionowe 60×40 mm co 60-80 cm, a żebrowanie poziome 40×40×2 mm przyspawane od wewnątrz. Spawy wykonuje się metodą MAG w osłonie CO2, prądem 180-220 A, co daje spoiny o grubości 3-4 mm z pełnym przetopem.

Wypełnienie mocuje się do ramy po jej oczyszczeniu i zagruntowaniu farbą antykorozyjną. Profile przyspawane do ramy stanowią punkty montażowe, a panele, sztachety lub blacha przykręcone są śrubami M8 z podkładkami EPDM, które kompensują drgania termiczne. Sztywność skrzydła kontroluje się wizualnie po zamontowaniu: ugięcie końca pod obciążeniem 50 kg nie powinno przekraczać 15 mm.

Zawieszenie i regulacja

Skrzydło ustawia się na wózkach za pomocą dźwignika hydraulicznego o udźwigu 500 kg, podkładając drewniane klocki pod ramę. Po nasadzeniu na rolki reguluje się wysokość śrubami nośnymi wózka, mierząc poziomnicą laserową odległość od szyny dolnej do dolnej krawędzi skrzydła. Tolerancja wynosi 2 mm na całej długości, bo większe odchylenia powodują zacięcia wózka w prowadzeniu.

Luz w prowadzeniu górnym ustawia się rolkami dociskowymi na słupku końcowym. Wartość luzu waha się od 3 do 5 mm, co wystarcza do kompensacji termicznej pracy stali (15 mm na 10 m przy różnicy 50°C). Prowadzenie górne przejmuje siły boczne od wiatru, więc jego zużycie sygnalizuje konieczność wymiany łożysk po 50-80 tysiącach cykli pracy.

Automat do bramy bez przeciwwagi dobór napędu i bezpieczeństwo

Parametry napędu dopasowane do masy

Napęd do bramy wolnowiszącej musi współpracować z wózkiem jezdnym, przenosząc siłę przez zębatkę na listwę zębatą przyspawaną do skrzydła. Siła uciągu 600-1000 N wystarcza dla skrzydła o masie do 300 kg, więc typowy napęd z segmentu średniego z powodzeniem obsługuje bramę 4-metrową z lekkim wypełnieniem. Prędkość przesuwu 0,15-0,25 m/s wpływa bezpośrednio na komfort użytkowania, ale każdy centymetr na sekundę ponad normę zwiększa zużycie listwy zębatej o około 8%.

Silnik 24 V DC z enkoderem inkrementalnym kontroluje pozycję skrzydła z dokładnością do 5 mm, co pozwala na precyzyjne zatrzymanie bez krańcówek mechanicznych. Enkoder optyczny o rozdzielczości 100-500 impulsów na obrót wystarcza do płynnego sterowania, a w razie awarii zasilania umożliwia odblokowanie awaryjne kluczykiem w 30 sekund. Pobór prądu w szczycie sięga 8-12 A, więc instalacja elektryczna wymaga przewodu 3×1,5 mm² i zabezpieczenia B16 A.

Bezpieczeństwo użytkowania

Fotokomórki to obowiązkowy element każdej bramy z napędem od 2019 roku, zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych budynków. Para nadajnik-odbiornik montowana na wysokości 20-30 cm wykrywa przeszkodę w świetle wiązki podczerwieni i w ciągu 0,3 s zatrzymuje lub cofa skrzydło. Zasięg 10-15 m wystarcza dla typowego wjazdu, ale wąskim przejazdom lepiej służy zasięg 20 m.

Lampa sygnalizacyjna migająca na pomarańczowo przed rozpoczęciem ruchu ostrzega przechodniów zgodnie z normą PN-EN 12978. Czas ostrzeżenia ustawia się na 3-5 s, co daje pieszemu czas na reakcję. Listwa zębata z tworzywa sztucznego na rdzeniu stalowym eliminuje ryzyko zakleszczenia palców, a gumowy profil krawędziowy amortyzuje uderzenie przy kontakcie z przeszkodą.

Harmonogram konserwacji

Co sześć miesięcy warto przeprowadzić przegląd techniczny obejmujący czyszczenie szyny dolnej, smarowanie rolek wózków smarem litowym EP-2 oraz kontrolę naciągu listwy zębatej. Nagromadzone liście i piasek w szynie zwiększają opór toczenia o 30-50%, co w krótkim czasie prowadzi do przegrzania silnika. Smar litowy wypełnia luz w łożyskach i chroni przed korozją wodną.

Raz w roku sprawdza się stan śrub fundamentowych, reguluje naciąg rolek prowadzących i mierzy prąd pobierany przez silnik. Wzrost poboru o 15% względem wartości nominalnej świadczy o zwiększonym tarciu, które wymaga interwencji serwisowej. Dokumentacja przeglądów w karcie gwarancyjnej przedłuża gwarancję producenta z 24 do 36 miesięcy w większości marek.

Brama przesuwna na wąską działkę bez przeciwwagi kiedy to się opłaca

Sytuacje, w których brama wolnowisząca wygrywa

Działka o szerokości wjazdu 5-6 m to typowy przypadek, w którym tradycyjna brama z przeciwwagą wymagałaby ogrodzenia długiego na 6 m, a sama brama zajęłaby kolejne 3 m na przeciwwagę. Brama wolnowisząca o długości 4,2 m nie potrzebuje dodatkowego miejsca, bo koniec skrzydła chowa się za słupkiem końcowym. Zyski zostają w kieszeni inwestora, który nie musi przesuwać ogrodzenia ani robić odsadzki od ulicy.

Wysokie ogrodzenie powyżej 1,8 m to kolejny argument, bo brama wolnowisząca zachowuje jednolitą linię zabudowy. Przeciwwaga w klasycznej bramie odsłania dolną część ogrodzenia na długości 2 m, co psuje wizualną spójność i daje efekt „dziury" przy gruncie. Skrzydło wolnowiszące kryje całą wysokość, a wypełnienie typu sztachety lub panel 3D utrzymuje prywatność posesji.

Gdzie brama wolnowisząca nie sprawdzi się

Na działkach z nachyleniem poprzecznym wjazdu powyżej 2% wózek jezdny nie utrzyma skrzydła w stałej pozycji, bo siła grawitacji zepchnie ramę w kierunku spadku. W takiej sytuacji konieczne jest wyrównanie terasu albo rezygnacja z tego rozwiązania na rzecz bramy skrzydłowej. Na gruntach gliniastych z wysokim poziomem wód gruntowych fundament punktowy wymaga dodatkowego odwodnienia, co podnosi koszt o 1500-2500 zł.

W regionach o ekstremalnych obciążeniach wiatrem (strefy wiatrowa III i wyżej wg PN-EN 1991-1-4) brama wolnowisząca z lekkim wypełnieniem może wychylać się przy podmuchach 100 km/h, a prowadzenie górne nie skompensuje tych sił. Bezpieczniej w takim wypadku zastosować bramę z wypełnieniem pełnym lub harmonijkową, która rozkłada obciążenie na większą liczbę punktów mocowania.

Rzeczywisty koszt inwestycji

Brama wolnowisząca z profili 80×40 mm, wypełnieniem panelowym i napędem średniej klasy kosztuje w 2026 roku między 8 500 a 14 000 zł z montażem. Cena samej konstrukcji z fundamentami to 4 500-7 500 zł, napęd z osprzętem 4 000-6 500 zł. Brama z przeciwwagą w podobnym standardzie mieści się w przedziale 6 000-10 500 zł, różnica wynika z dłuższego skrzydła, głębszego fundamentu i dodatkowej szyny dolnej.

Koszt utrzymania przez 10 lat kształtuje się na poziomie 2 500-4 000 zł w obu przypadkach, bo napęd wymaga identycznego serwisu. Przeglądy co pół roku, wymiana rolek i łożysk po 8 latach, ewentualna wymiana listwy zębatej po 50 tysiącach cykli nie różnicują kosztów. Wartość nieruchomości wzrasta o 3-5% dzięki zainstalowanej bramie automatycznej, zwłaszcza w zabudowie miejskiej, gdzie estetyka wjazdu ma znaczenie przy sprzedaży.

Kwestie prawne i formalne

Budowa bramy o wysokości do 2,2 m w linii ogrodzenia nie wymaga pozwolenia na budowę, ale wymaga zgłoszenia do urzędu gminy jeśli obszar oddziaływania obiektu wykracza poza działkę inwestora. W obszarach zabudowanych warto sprawdzić miejscowy plan zagospodarowania przestrzennego, który może narzucać konkretne wytyczne co do kolorystyki, wysokości i materiałów ogrodzenia. Na terenach objętych ochroną konserwatorską obowiązują dodatkowe uzgodnienia z konserwatorem zabytków.

Napęd zasilany napięciem 24 V DC bezpiecznym spełnia wymagania ochrony przeciwporażeniowej, ale instalacja musi być wykonana przez elektryka z uprawnieniami SEP do 1 kV. Dokumentacja powykonawcza z pomiarami rezystancji izolacji i impedancji pętli zwarcia trafia do książki obiektu, a jej brak oznacza problem przy odszkodowaniu od ubezpieczyciela w razie wypadku. Przepisy przeciwpożarowe wymagają, by brama w ogrodzeniu wokół budynku mieszkalnego dała się otworzyć ręcznie bez użycia narzędzi.

Checklista przed podjęciem decyzji

• Wymiary światła wjazdu w trzech punktach (góra, środek, dół)
• Masa docelowa skrzydła z wypełnieniem
• Klasa napędu dopasowana do intensywności użytkowania
• Fotokomórki i lampa sygnalizacyjna w komplecie
• Zamek awaryjny z kluczykiem odblokowującym
• Serwis pogwarancyjny w odległości do 50 km
• Dokumentacja zgodna z PN-EN 13241-1

Porównanie trzech popularnych wypełnień pokazuje, że panel stalowy 3D o grubości drutu 4 mm daje najlepszy stosunek sztywności do masy, ale wymaga antykorozyjnego zabezpieczenia ogniowego. Sztachety drewniane modrzewiowe 20×90 mm wyglądają naturalnie i kosztują 180-260 zł za metr kwadratowy, ale wymagają impregnacji co dwa lata. Blacha perforowana perforacja fi 8 mm tworzy nowoczesny efekt i ważą najmniej, ale przepuszcza światło i obniża prywatność posesji.

Studium przypadku z realizacji

W jednej z realizacji z 2024 roku brama wolnowisząca o świetle 3,8 m i wysokości 1,8 m z wypełnieniem panelowym 3D obsługuje 35 cykli dziennie w zakładzie przemysłowym. Po 18 miesiącach eksploatacji jedyną interwencją serwisową było smarowanie rolek i regulacja naciągu listwy zębatej. Koszt przeglądu wyniósł 280 zł, co przy intensywnym użytkowaniu świadczy o dobrym doborze napędu i jakości montażu.

Inwestor wybrał bramę wolnowiszącą ze względu na sąsiedztwo z chodnikiem publicznym, który uniemożliwiał montaż bramy z przeciwwagą. Skrzydło chowa się całkowicie za słupkiem końcowym, nie blokując ruchu pieszego. Napęd wyższej klasy z enkoderem magnetycznym zapewnia płynne zatrzymanie w pozycji krańcowej z dokładnością 3 mm, co zapobiega uderzeniom o gumowe odboje.

Brama przesuwna bez przeciwwagi wymaga precyzyjnego projektu, solidnych fundamentów punktowych i napędu dopasowanego do masy skrzydła. Wąska działka, wysokie ogrodzenie i intensywne użytkowanie to klasyczne wskazania, w których koszt wyższy o 15-25% zwraca się w postaci oszczędności miejsca, lepszej estetyki i bezawaryjnej pracy. Wybierając to rozwiązanie, warto skonsultować się z wykonawcą, który zweryfikuje warunki gruntowe, dobierze napęd zgodnie z normą PN-EN 13241-1 i przygotuje wizualizację 3D przed wbiciem pierwszej łopaty.

Źródła danych i norm: PN-EN 13241-1 (wymagania bezpieczeństwa bram), PN-EN 206 (beton), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 12978 (urządzenia zabezpieczające), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.), katalogi producentów napędów 2024-2026, dane Polskiego Związku Przetwórców Stali, strona internetowa PKN (www.pkn.pl), portal normalizacyjny CEN (www.cen.eu).
