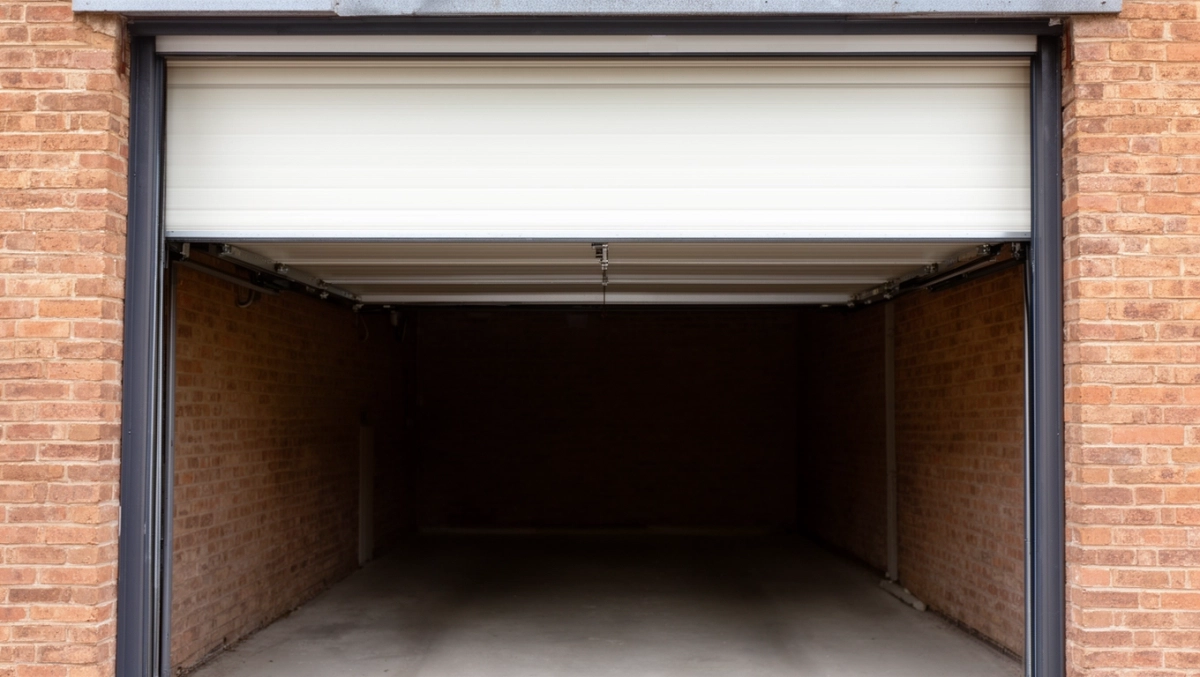

Brama segmentowa bez nadproża – rozwiązanie do niskiego garażu

Masz garaż z nadprożem liczącym 8 cm albo w ogóle bez niego, a katalogi producentów milczą, jakby takich otworów nie istniało. Brama segmentowa bez nadproża to nie marketingowy chwyt, lecz konkretne rozwiązanie konstrukcyjne, które od lat sprawdza się w modernizowanych kamienicach, podpiwniczonych segmentach i niskich bryłach garaży wolnostojących, gdzie klasyczna brama z prowadnicami podsufitowymi po prostu nie wchodzi w grę.

• Brama garażowa do niskiego garażu: 5 sprawdzonych rozwiązań
• Mechanizm sprężyn tylnych w bramie segmentowej: wymiary i montaż
• Brama segmentowa z niskim nadprożem: najczęstsze błędy i jak ich uniknąć
• Drzewko decyzyjne: kiedy wybrać jaką bramę

Brama garażowa do niskiego garażu: 5 sprawdzonych rozwiązań

Nadproże to strefa muru nad otworem wjazdowym, która przenosi obciążenia z wyższych kondygnacji na filary boczne. W praktyce standardowy garaż potrzebuje od 20 do 30 cm tej przestrzeni, by schować kasetę, sprężyny i pierwszy segment prowadzący. Przy 8-10 cm nadproża standardowy mechanizm nie ma gdzie się podziać, a przy jego całkowitym braku zostaje tylko kreatywność producenta.

Konsekwencje źle dobranej bramy są bolesne i kosztowne. Utrata nawet 5 cm światła wjazdu oznacza, że szeroki SUV zaczyna drzeć lusterka o prowadnice, napęd nie ma miejsca na szynę, a sprężyny skrętne zawadzają o sufit. W skrajnych przypadkach trzeba kuć strop albo rezygnować z automatyki, co w 2025 roku brzmi jak średniowiecze.

Brama dwuskrzydłowa aluminiowa króluje tam, gdzie głębokość garażu nie przekracza 5 m. Skrzydła otwierają się na zewnątrz, więc potrzebują 1,2-1,5 m wolnego podjazdu, ale zabudowa wewnętrzna pozostaje pusta. Profile aluminiowe z przekładką termiczną osiągają współczynnik U na poziomie 1,4-1,8 W/(m²·K), co spełnia wymogi WT 2021 dla przegród nieprzezroczystych. Kiedy NIE stosować: przy bramach powyżej 3 m szerokości, bo ciężar skrzydeł przekracza 80 kg i codzienne otwieranie ręczne staje się uciążliwe.

Brama uchylna stalowa to klasyka PRL-u, która wciąż ma sens w garażach wolnostojących. Jedno skrzydło chowa się pod strop po prowadnicy łukowej, potrzebuje tylko 5 cm nadproża i 80-100 cm miejsca przed wjazdem. Współczesne wersje z panelem 40 mm i uszczelką EPDM trzymają ciepło znacznie lepiej niż ich dziadkowie z lat 70. Nie sprawdza się przy intensywnym użytkowaniu powyżej 15 cykli dziennie, bo zawiasy narażone są na zmęczenie materiału.

Brama rolowana z kasetą wewnętrzną rozwiązuje problem zerowego nadproża w sposób elegancki. Pancerz z lameli aluminiowych o wysokości 7,7-9,5 cm zwija się w skrzynkę nad otworem, zajmując 25-35 cm zabudowy sufitowej. Światło wjazdu wynosi 100% szerokości, bo prowadnice są węższe niż 8 cm. Minus: ograniczona izolacyjność termiczna, bo lamele mają 1,9-2,5 cm wypełnienia piankowego wobec 4 cm w panelach segmentowych.

Brama segmentowa ze sprężynami tylnymi stanowi kompromis dla nadproży 8-10 cm, których nie da się obniżyć. Sprężyny naciągowe przenoszą obciążenie na ścianę tylną garażu, więc kaseta podsufitowa staje się zbędna. Pierwszy segment wjeżdża niemal pionowo, co wymaga głębokości garażu co najmniej 3,2 m dla bramy o wysokości 2 m. Łańcuch lub linka napędowa zwisa po lewej lub prawej stronie otworu, więc trzeba zaplanować 12 cm wolnej przestrzeni bocznej.

Brama segmentowa z maskownicą bez nadproża to ostatnia deska ratunku dla otworów z zerową strefą nadprożową. Specjalna maskownica aluminiowa o wysokości 10-15 cm zakrywa szczelinę między górnym panelem a stropem, a prowadnice są krótsze niż standardowe. Mechanizm działa identycznie jak w wersji z niskim nadprożem, ale wymaga precyzyjnego montażu, bo każdy milimetr luzu widać gołym okiem.

Mechanizm sprężyn tylnych w bramie segmentowej: wymiary i montaż

Sprężyny naciągowe to dwa stalowe wałki zwojowe o średnicy 25-35 mm, zamontowane na tylnej ścianie garażu na wysokości 2,0-2,4 m. Pracują w układzie rozciągania (nie skręcania jak w wersji standardowej), co zmienia rozkład sił: ciężar skrzydła kompensowany jest przez napięcie sprężyny, a łańcuch przekazuje ruch na bęben. Taki układ wymaga głębokości garażu minimum równej wysokości otworu plus 1,2 m na łuk prowadnicy.

Łańcuch lub linka stalowa zwisa po jednej stronie otworu, bo w układzie z niskim nadprożem nie ma miejsca na wałek napędowy w standardowej pozycji podsufitowej. W bramach z napędem elektrycznym łańcuch prowadzony jest w korytkach PVC lub aluminiowych, co chroni go przed zabrudzeniem i ułatwia konserwację. Bez osłony kurz i piasek z betonowej posadzki potrafią w ciągu dwóch sezonów zjeść ogniwa na 0,3 mm średnicy.

Montaż zaczyna się od prowadnic bocznych, które mocuje się do ściany za pomocą kotew stalowych M10 co 40-50 cm. W nadprożach ograniczonych do 8 cm stosuje się prowadnice typu L o szerokości 6,5 cm, węższe od standardowych o 2 cm. Pierwszy segment mocowany jest do wałka sprężynowego linkami stalowymi o nośności 250 kg każda. Napięcie sprężyn reguluje się śrubą rzymską na tylnym wsporniku, dokręcając ją momentem 35-45 Nm w zależności od masy skrzydła.

Żywotność sprężyn tylnych wynosi 25 000-40 000 cykli, czyli 12-18 lat przy przeciętnym użytkowaniu domowym (4 cykle dziennie). Po tym okresie sprężyny tracą 8-12% napięcia początkowego, co objawia się wolniejszym otwieraniem i koniecznością ręcznego dokańczania ruchu. Wymiana kompletu to koszt 380-650 PLN za same sprężyny plus 2-3 godziny pracy montera.

Kiedy NIE wybrać tego mechanizmu: przy garażach o głębokości poniżej 3 m (brak miejsca na łuk prowadnicy), w obiektach z ogrzewaniem podłogowym na całej powierzchni (blokada dostępu do sprężyn tylnych) oraz w lokalizacjach, gdzie temperatura spada poniżej -25°C (sprężyny tracą elastyczność, ryzyko pęknięcia).

Brama segmentowa z niskim nadprożem: najczęstsze błędy i jak ich uniknąć

Błąd pierwszy, najczęstszy: pomiar nadproża bez uwzględnienia tynku. Monter przyjeżdża na gotowy garaż z otynkowanymi ścianami i okazuje się, że realne nadproże wynosi 6 cm zamiast deklarowanych 10. Rozwiązanie to pomiar surowego otworu plus korekta na planowaną grubość tynku (zwykle 1,5-2 cm z każdej strony). Przy modernizacji starego budynku trzeba skuć tynk w strefie nadproża i zmierzyć faktyczną wysokość konstrukcyjną.

Błąd drugi: ignorowanie strefy bocznej. Brama segmentowa wymaga minimum 8-12 cm wolnej przestrzeni po każdej stronie otworu na prowadnice, ale wielu wykonawców podaje wymiar samej bramy, zapominając o tym marginesie. W garażach z rynnami, skrzynkami elektrycznymi lub wnękami okiennymi po bokach brama po prostu się nie zmieści. Warto narysować rzut otworu w skali 1:20 i zaznaczyć wszystkie elementy stałego wyposażenia.

Błąd trzeci: brak fundamentu pod próg napędowy. Napęd elektryczny wymaga stabilnego podłoża pod wspornik silnika, który waży 12-18 kg i generuje drgania. Jeśli posadzka w garażu to wylany byle jak beton B15 bez zbrojenia, w ciągu 2-3 lat w miejscu mocowania pojawią się rysy i luzy. Norma PN-EN 13978 wymaga posadzki o wytrzymałości min. C20/25 w strefie montażu napędu.

Błąd czwarty: wybór paneli o zbyt niskim współczynniku przenikania ciepła. W garażu ogrzewanym lub w bryle domu panele powinny mieć U nie wyższy niż 1,3 W/(m²·K), co gwarantują jedynie sekcje o grubości 42-67 mm z pianką poliuretanową o gęstości 42-48 kg/m³. Tańsze panele 20-40 mm z pianką 32 kg/m³ osiągają U rzędu 1,8-2,4 W/(m²·K), co w chłodniejszych regionach Polski generuje straty ciepła rzędu 180-260 kWh rocznie dla bramy o powierzchni 9 m².

Błąd piąty: pomijanie konserwacji prewencyjnej. Sprężyny tylne, łańcuchy, rolki i prowadnice wymagają smarowania co 12 miesięcy smarem silikonowym w sprayu (koszt 25-40 PLN). Bez tego elementy tracą gładkość ruchu, hałasują i zużywają się 2-3 razy szybciej. Większość producentów uzależnia gwarancję od regularnych przeglądów potwierdzonych wpisem w książce serwisowej.

Drzewko decyzyjne: kiedy wybrać jaką bramę

Scenariusz pierwszy: garaż w bryle domu, nadproże 0-8 cm, głębokość powyżej 3,5 m. Najlepszy wybór to brama segmentowa z maskownicą bez nadproża, panele 42 mm, napęd z szyną łańcuchową. Uzasadnienie: pełne światło wjazdu, brak strat termicznych w strefie nadproża, estetyka dopasowana do elewacji. Koszt całkowity z montażem: 6 500-11 000 PLN.

Scenariusz drugi: garaż wolnostojący, nadproże 8-12 cm, głębokość 5-6 m. Rekomendowana brama segmentowa ze sprężynami tylnymi, panele 40 mm, napęd paskowy (cichszy niż łańcuchowy). Mechanizm tylny wykorzystuje dostępną głębokość, a brak kasety podsufitowej zostawia więcej miejsca na półki i oświetlenie. Budżet: 5 800-9 500 PLN.

Scenariusz trzeci: modernizacja starego garażu z nadprożem 0 cm i ograniczoną głębokością 2,8 m. Jedyna sensowna opcja to brama rolowana z kasetą zewnętrzną lub wewnętrzną. Wymaga rezygnacji z segmentowej konstrukcji, ale daje 100% światła wjazdu i zajmuje minimalną przestrzeń. Trzeba zaakceptować niższą izolacyjność termiczną i wyższy koszt (7 500-13 000 PLN za bramę 9 m²).

Wybór bramy do niskiego garażu wymaga precyzyjnego pomiaru i uczciwego rachunku, nie intuicji. Różnica między bramą za 6 000 a 12 000 PLN nie bierze się z marży, lecz z grubości panelu, jakości sprężyn i precyzji prowadnic, które w tanich rozwiązaniach mają tolerancję 2-3 mm zamiast 0,5 mm. Ta tolerancja decyduje o tym, czy brama będzie cicho sunąć przez 15 lat, czy zacznie zgrzytać po trzeciej zimie.

Przed ostateczną decyzją warto zamówić wizję lokalną u dwóch-trzech wykonawców i porównać ich pomiary. Różnice w odczytach rzędu 1-2 cm zdarzają się zaskakująco często, a od nich zależy, czy w ogóle da się zamontować wybrany typ bramy. Dodatkowym atutem będzie prośba o referencje z realizacji w podobnych warunkach: garaż podpiwniczony, strop niski, ograniczony dostęp do ściany tylnej.

W Polsce obowiązują normy PN-EN 12424 (odporność na obciążenie wiatrem), PN-EN 12425 (przenikalność cieplna), PN-EN 12426 (przepuszczalność powietrza) oraz PN-EN 12604 (wymagania mechaniczne), które powinny być podane w karcie technicznej produktu. Rozporządzenie Ministra Infrastruktury z 2002 roku (Dz.U. 2002 nr 75 poz. 690 z późn. zm.) reguluje warunki techniczne dla bram w budynkach mieszkalnych, w tym minimalne światło przejazdu 2,3 m szerokości i 2,0 m wysokości. Wartość współczynnika przenikania ciepła U dla bram garażowych w budynkach ogrzewanych określa Warunki Techniczne 2021 (Dz.U. 2019 poz. 1065).
