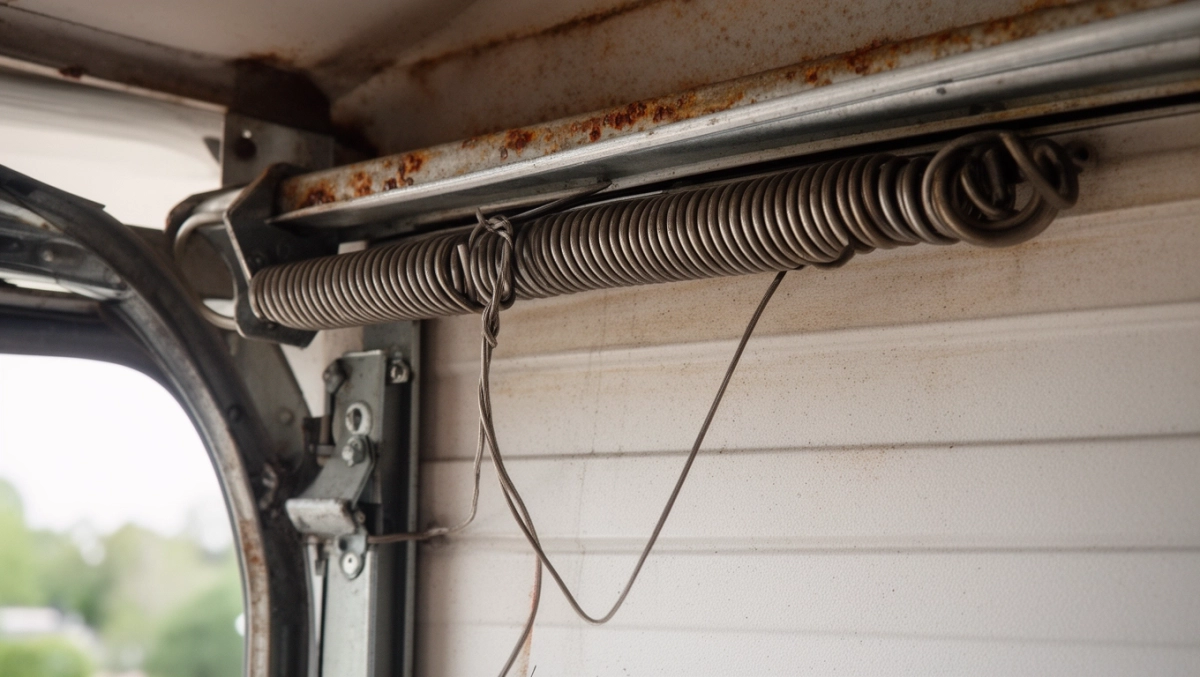

Brama segmentowa sprężyny naciągowe – jak dobrać i napiąć bez błędów

Ciężka klapa, trzask przy każdym otwarciu, ręce bolące od ręcznego unoszenia skrzydła o masie 80-120 kg to codzienność właścicieli garaży, w których pracują bramy segmentowe ze zużytymi lub źle dobranymi sprężynami naciągowymi. Mechanizm, który miał kompensować masę skrzydła i zapewniać lekkość pracy, zaczyna działać odwrotnie: obciąża zawiasy, nadwyręża prowadnice i generuje straty ciepła przez nierównomierne przyleganie paneli do ościeżnicy. Tymczasem właściwy dobór, kontrola napięcia i okresowy serwis sprężyn potrafią przedłużyć żywotność bramy nawet o kilkanaście lat, a codzienną obsługę przywrócić do poziomu komfortu identycznego jak w dniu montażu.

• Dobór sprężyn naciągowych do wymiarów i ciężaru bramy
• Napinanie i regulacja sprężyn naciągowych krok po kroku
• Najczęstsze awarie sprężyn naciągowych i jak ich uniknąć
• Dobór napędu do bramy ze sprężynami naciągowymi
• Izolacyjność termiczna i akustyczna paneli 40 mm
• Porównanie rozwiązań rynkowych tabela zbiorcza
• Montaż własny czy z instalatorem kwestie praktyczne
• Wymiarowanie otworu garażowego praktyczne wskazówki
• Kiedy wymienić sprężyny, a kiedy cały mechanizm

Dobór sprężyn naciągowych do wymiarów i ciężaru bramy

Sprężyny naciągowe, nazywane też skrętnymi, pracują na zasadzie akumulacji energii potencjalnej w stanie skręcenia. Każdy zwój drutu o średnicy 5,5-8,5 mm ze stali sprężynowej (gatunek 51CrV4 wg PN-EN 10089) magazynuje energię proporcjonalną do kąta obrotu. Im cięższe skrzydło i większa powierzchnia, tym więcej obrotów trzeba zgromadzić, by skompensować grawitację działającą na panel w fazie otwierania.

Podstawowym parametrem doboru jest współczynnik masy skrzydła przypadającej na jedną sprężynę. W bramach o wymiarach 2500 × 2000 mm z panelem 40 mm wypełnionym pianką poliuretanową o gęstości 40-42 kg/m³ masa waha się od 95 do 110 kg. Tę wartość dzieli się na pół, gdy brama dysponuje dwoma sprężynami rozmieszczonymi symetrycznie przy bocznych wałach tak działa większość modeli segmentowych z naciągiem bocznym.

Drugą daną jest moment obrotowy sprężyny, wyrażany w niutonometrach (Nm). Producenci oznaczają go na etykiecie lub w karcie technicznej; dla bram o masie 100 kg i wysokości 2000 mm optymalny moment wynosi 280-320 Nm na każdą sprężynę. Zbyt mały moment wymusza użycie dużej siły przez użytkownika, zbyt duży powoduje gwałtowne otwieranie, co grozi wypadnięciem skrzydła z prowadnic przy wyższych prędkościach napędu.

W praktyce pomiar sprowadza się do zważenia skrzydła (demontaż paneli lub pomiar na wadze przemysłowej) oraz zmierzenia średnicy drutu, średnicy zewnętrznej sprężyny i liczby aktywnych zwojów. Z tych trzech wartości wyznacza się sztywność sprężyny, czyli moment potrzebny do skręcenia o jeden obrót. Zasada jest prosta: sztywność razy liczba obrotów potrzebnych do pełnego otwarcia musi zrównoważyć moment grawitacyjny skrzydła w najniekorzystniejszej pozycji (płasko pod stropem).

Bramy segmentowe z niskim nadprożem 125 mm wymagają krótszych sprężyn niż konstrukcje z nadprożem 190-210 mm, ponieważ mniejsza odległość od sufitu zmniejsza ramię dźwigni przy otwieraniu. Skutkuje to koniecznością użycia sprężyn o większej sztywności mniejsza średnica drutu przy tej samej średnicy zewnętrznej lub większa liczba obrotów początkowych. W niskich garażach starszego budownictwa ta zależność bywa przyczyną szybkiego zużycia, jeśli ktoś montuje standardowe sprężyny bez weryfikacji parametrów.

Podczas doboru trzeba uwzględnić normę PN-EN 12604 dotyczącą bezpieczeństwa mechanicznego bram, która wymaga, by po zerwaniu jednej sprężyny skrzydło nie opadło gwałtownie o więcej niż 300 mm. Spełnienie tego warunku osiąga się przez układ z dwiema sprężynami o równym momencie lub przez sprężyny z wbudowanym zabezpieczeniem (tzw. sprężyny bezpieczne z tuleją zrywalną). Przy bramach powyżej 3000 mm szerokości lub 2200 mm wysokości obowiązuje wariant z czterema sprężynami, po dwie na każdy wał, co rozkłada obciążenie i zmniejsza ryzyko awarii.

Kiedy nie stosować sprężyn naciągowych bocznych

Sprężyny naciągowe boczne nie sprawdzają się w bramach o masie skrzydła przekraczającej 180 kg, chyba że zastosuje się układ wielosprężynowy ze wzmacnianymi wałami. W takich przypadkach lepszym rozwiązaniem są sprężyny naciągowe montowane wzdłuż prowadnic pionowych (typu torsja pionowa) lub klasyczne sprężyny skrętne montowane nad nadprożem, o ile pozwala na to wysokość garażu. W garażach podziemnych z sufitem żelbetowym i ograniczoną przestrzenią nadproża warto rozważyć napęd łańcuchowy z własnym systemem kompensacji masy, który eliminuje potrzebę stosowania dużych sprężyn mechanicznych.

Napinanie i regulacja sprężyn naciągowych krok po kroku

Regulacja napięcia sprężyn naciągowych to procedura, która wymaga zrozumienia rozkładu sił w układzie. Skrzydło bramy segmentowej o masie 100 kg w pozycji zamkniętej wytwarza moment grawitacyjny działający na wał sprężyny. Sprężyna o momencie 300 Nm skręcona o pięć obrotów generuje siłę równoważącą, dzięki czemu skrzydło „wisi" w równowadze w dowolnym punkcie cyklu otwarcia. Każde napinanie o dodatkowy obrót zwiększa tę siłę, co przesuwa punkt równowagi w górę i sprawia, że brama otwiera się lżej, ale zamyka się ciężej.

Zanim przystąpi się do regulacji, bramę trzeba zabezpieczyć przed samoczynnym zamknięciem. Najskuteczniejszą metodą jest zastosowanie podpór mechanicznych (sztorców lub klinów) wprowadzonych pod najniższy panel, najlepiej dwóch, rozmieszczonych w odległości 1/3 i 2/3 szerokości skrzydła. Zapobiega to opadnięciu panelu w razie poślizgu sprężyny. Napęd elektryczny należy odłączyć od zasilania i zablokować w pozycji otwartej, a w przypadku napędu łańcuchowego zdjąć łańcuch z zębatki.

Klucz do sprężyny (nazywany też wrzecionem regulacyjnym) wprowadza się w otwór na wałku sprężyny od strony ściany. Standardowy klucz ma kształt litery C i pasuje do wycięć o szerokości 12-14 mm. Obrót zgodny z ruchem wskazówek zegara (patrząc od strony ściany) zwiększa napięcie sprężyny każdy pełny obrót odpowiada standardowo 360° kąta skrętu. W bramach z naciągiem bocznym producenci zwykle oznaczają liczbę wymaganych obrotów na etykiecie sprężyny: od 4 do 8, w zależności od masy skrzydła i wymiarów.

Kluczową zasadą jest napinanie obu sprężyn jednocześnie o tę samą liczbę obrotów, by zachować symetrię układu. Nierównomierne napięcie objawia się przesuwaniem się skrzydła w jedną stronę przy otwieraniu, nierównomiernym luzem po zamknięciu i zwiększonym hałasem rolek w prowadnicach. Po każdym obrocie warto skontrolować ręcznie, czy skrzydło pozostaje w miejscu po puszczeniu powinno drgać minimalnie i pozostawać stabilne w pozycji 45° od poziomu.

Podczas napinania sprężyn o średnicy drutu powyżej 7 mm i momencie przekraczającym 400 Nm klucz regulacyjny należy prowadzić obiema rękami, drugą ręką stabilizując uchwyt. Skok energii zgromadzonej w takiej sprężynie wystarcza, by przy ześlizgnięciu klucza spowodować poważne urazy dłoni lub przedramienia. Norma BHP zaleca stosowanie rękawic ochronnych oraz okularów, ponieważ w skrajnych przypadkach może dojść do pęknięcia sprężyny i wyrzutu odłamka.

Po zakończeniu regulacji sprężyn dokręca się śruby mocujące wał do wsporników ściennych momentem 40-45 Nm (w przypadku śrub M10 klasy 8.8) i kontroluje się luz wzdłużny wału. Luz większy niż 2 mm świadczy o zużyciu tulei łożyskowych i wymaga ich wymiany, w przeciwnym razie sprężyna zacznie generować drgania i hałas przy każdym cyklu pracy. Łożyska kulkowe 6204-2RS stanowią najczęściej stosowany zamiennik, a ich żywotność przy prawidłowym smarowaniu wynosi 50-80 tys. cykli.

Najczęstsze awarie sprężyn naciągowych i jak ich uniknąć

Pęknięcie sprężyny naciągowej to awaria, która zwykle następuje po 15-25 tysiącach cykli w bramach standardowych lub po 30-40 tysiącach w modelach z drutem o średnicy 8 mm i podwyższonej klasie stali. Statystycznie ponad 70% pęknięć następuje w ostatnich 20% aktywnej długości sprężyny, czyli w miejscu, gdzie naprężenia skrętne osiągają maksimum. Dlatego wymiana pojedynczej sprężyny powinna obejmować również kontrolę sąsiedniej jeśli jedna osiągnęła kres żywotności, druga jest zwykle blisko tego progu.

Utrata napięcia bez widocznego pęknięcia bywa skutkiem mikropęknięć zmęczeniowych w strefie przejściowej między zwojami. Sprężyna wygląda na nienaruszoną, ale nie utrzymuje zadanego momentu, co objawia się koniecznością użycia większej siły przy otwieraniu. W takich przypadkach jedynym pewnym rozwiązaniem jest wymiana obu sprężyn wraz z kontrolą wału, łożysk i linek bezpieczeństwa, jeśli brama jest w nie wyposażona.

Hałas przy każdym cyklu otwarcia, przypominający skrzypienie lub zgrzytanie, wskazuje na brak smarowania w miejscu kontaktu sprężyny z tuleją mocującą. Smar grafitowy w aerozolu lub smar silikonowy w sprayu aplikuje się co 12 miesięcy w ilości pokrywającej powierzchnię styku warstwą 0,2-0,3 mm. Nadmiar smaru przyciąga pył i przyspiesza ścieranie, dlatego po aplikacji zawsze wyciera się nadmiar ściereczką.

Korozja sprężyn to zagrożenie szczególnie istotne w garażach o podwyższonej wilgotności (powyżej 75% RH). Stal sprężynowa bez powłoki ochronnej rdzewieje w ciągu 3-5 lat, a korozja zmniejsza przekrój drutu i obniża wytrzymałość zmęczeniową o 20-40%. Skuteczną ochroną jest powłoka cynkowa ogniowa o grubości minimum 12 µm lub powłoka epoksydowa nakładana proszkowo. W bramach montowanych w garażach z myjnią samochodową lub w pobliżu basenu warto wybierać sprężyny ze stali nierdzewnej klasy AISI 304.

Skrzywienie wału sprężyny to awaria rzadsza, ale kosztowniejsza. Powstaje, gdy jedna sprężyna ma znacząco większy moment niż druga lub gdy linki podnoszące mają nierówną długość (różnica powyżej 5 mm). Wał odkształca się wówczas w środku rozpiętości i zaczyna ocierać o prowadnice lub wspornik. Naprawa polega na prostowaniu wału na zimno (bez podgrzewania, by nie zmienić struktury stali) lub wymianie całego wału wraz z łożyskami.

Najskuteczniejszą profilaktyką jest coroczny przegląd obejmujący: pomiar luzu na wałkach, kontrolę momentu sprężyn kluczem dynamometrycznym, weryfikację zużycia linek (jeśli występują), smarowanie łożysk i punktów obrotu oraz test zabezpieczeń mechanicznych. Przegląd wykonany przed sezonem zimowym pozwala wykryć pęknięcia w początkowej fazie i uniknąć sytuacji, w której brama odmawia posłuszeństwa w najmniej odpowiednim momencie zwykle wtedy, gdy temperatura spada poniżej zera i wszystkie materiały pracują w skrajnych warunkach.

Dobór napędu do bramy ze sprężynami naciągowymi

Napęd elektryczny współpracuje ze sprężynami naciągowymi w sposób sekwencyjny sprężyny kompensują masę skrzydła, napęd dostarcza jedynie energię potrzebną do pokonania oporów ruchu (tarcie rolek, uszczelki, opór powietrza). Dobór napędu opiera się na dwóch parametrach: momencie obrotowym (wyrażanym w Nm) i mocy silnika (W). Dla bramy o masie 100 kg i wymiarach 2500 × 2000 mm optymalny napęd ma moment 600-800 Nm i moc 200-300 W.

Napędy łańcuchowe i paskowe różnią się poziomem hałasu i wymaganiami konserwacyjnymi. Łańcuch wymaga smarowania co 12 miesięcy i generuje hałas na poziomie 65-72 dB, pasek poliuretanowy zbrojony kevlarem pracuje ciszej (55-60 dB) i nie wymaga smarowania, ale ma krótszą żywotność przy intensywnej eksploatacji (powyżej 20 cykli dziennie). W bramach przydomowych pasek stanowi lepszy wybór ze względu na komfort akustyczny.

Kompatybilność napędu z konkretną bramą zależy od średnicy wału sprężyny i typu złączki. Standardem rynkowym jest wał o średnicy 25,4 mm (1 cal) z złączką widełkową lub tulejową. Przed zakupem napędu warto zmierzyć średnicę wału i sprawdzić, czy producent napędu oferuje adapter do danego wymiaru. Brak adaptera uniemożliwia montaż albo wymaga przeróbki wału, co obniża bezpieczeństwo całego układu.

Funkcje smart w napędach nowej generacji obejmują: sterowanie przez aplikację mobilną, harmonogramy automatycznego zamykania, integrację z systemami smart home (Zigbee, Z-Wave, Wi-Fi), czujniki położenia z pamięcią ostatniej pozycji oraz automatyczne rozpoznawanie przeszkód. Każda z tych funkcji zwiększa zużycie energii w trybie czuwania o 0,5-1,5 W, co przy 8 godzinach dziennie pracy daje roczny koszt rzędu 8-15 zł.

Tabela kompatybilności napędów z bramami segmentowymi

Izolacyjność termiczna i akustyczna paneli 40 mm

Panel stalowy o grubości 40 mm wypełniony pianką poliuretanową (PUR) o gęstości 40-42 kg/m³ zapewnia współczynnik przenikania ciepła U na poziomie 1,3-1,5 W/(m²·K) dla całej bramy, zależnie od przekładki termicznej między stalą zewnętrzną i wewnętrzną. Im grubsza warstwa pianki i lepsza technologia łączenia (zamek typu „labirynt" zamiast styku prostego), tym niższy współczynnik U. Dla garaży ogrzewanych warto wybierać bramy z wkładem termoizolacyjnym 42 mm i uszczelkami EPDM na całym obwodzie, co obniża straty ciepła o 15-20% w porównaniu z panelem bazowym.

Izolacyjność akustyczna panelu 40 mm z pianką PUR sięga 22-25 dB, co wystarcza do tłumienia hałasu ulicznego i rozmów prowadzonych w bezpośrednim sąsiedztwie bramy. W garażach przylegających do sypialni lub pracowni warto rozważyć dodatkowe uszczelnienie akustyczne w postaci taśmy bitumicznej naklejanej na wewnętrzną stronę panelu, co podnosi tłumienie o dodatkowe 3-5 dB.

Uszczelki EPDM (kauczuk etylenowo-propylenowo-dienowy) zachowują elastyczność w zakresie temperatur od -40°C do +120°C i są odporne na promieniowanie UV. W bramach segmentowych stosuje się uszczelki dolne (dwuwargowe zapewniające szczelność na nierównościach posadzki), boczne (na ościeżnicach) i górne (na nadprożu). Wymiana uszczelek co 8-10 lat zapobiega przedmuchom i stratom ciepła, które w przypadku bramy o powierzchni 10 m² mogą sięgać 200-300 kWh rocznie w klimacie umiarkowanym.

Porównanie rozwiązań rynkowych tabela zbiorcza

Montaż własny czy z instalatorem kwestie praktyczne

Montaż bramy segmentowej ze sprężynami naciągowymi własnymi siłami jest technicznie wykonalny, ale wymaga precyzji w zakresie ustawienia pionu prowadnic (tolerancja ±2 mm na wysokości 2500 mm), wypoziomowania nadproża i właściwego napinania sprężyn. Błąd na etapie montażu prowadzi do przyspieszonego zużycia rolek, nierównomiernego luzu uszczelek i skrócenia żywotności sprężyn o 30-50%. Instrukcja producenta zwykle obejmuje 40-60 stron opisu, co sugeruje, że producent przewiduje montaż w warunkach warsztatowych z dostępem do podnośnika i poziomicy laserowej.

Gwarancja na bramę montowaną własnoręcznie wynosi standardowo 24 miesiące na elementy mechaniczne i 12 miesięcy na automatykę. Gdy montaż wykonuje autoryzowana ekipa, okres gwarancji wydłuża się do 36 miesięcy na mechanikę i 24 miesiące na napęd. Różnica wynika z tego, że instalator weryfikuje poprawność ustawienia, wykonuje próby obciążeniowe i dokumentuje parametry pracy, co obniża ryzyko reklamacji po stronie producenta.

Wymiarowanie otworu garażowego praktyczne wskazówki

Pomiar otworu wykonuje się w trzech wymiarach: szerokość (w świetle ościeżnicy, na wysokości 1000 mm od posadzki), wysokość (od posadzki do dolnej krawędzi nadproża) i głębokość garażu (od wewnętrznej strony otworu do ściany tylnej). Wymiary trzeba zmierzyć w co najmniej dwóch punktach każdego kierunku różnice powyżej 5 mm sygnalizują krzywiznę ścian lub nierówność posadzki i wymagają korekty przed montażem.

Dla bram z niskim nadprożem 125 mm minimalna wymagana wysokość garażu to 2100 mm w świetle, ponieważ po otwarciu skrzydło zajmuje około 150-180 mm przestrzeni pod sufitem. W garażach o wysokości poniżej 2050 mm standardowe bramy nie zmieszczą się; pozostaje wówczas brama rolowana lub skrzydło dzielone na segmenty o zmniejszonej wysokości (kosztem izolacyjności).

Kiedy wymienić sprężyny, a kiedy cały mechanizm

Wymiana samych sprężyn wystarcza, gdy wał, łożyska i linki pozostają w dobrym stanie, a pęknięcie nastąpiło w pojedynczej sprężynie po przekroczeniu normatywnej liczby cykli. Wymianę wykonuje się wówczas parami, nawet gdy druga sprężyna nie wykazuje oznak zużycia, ponieważ ich momenty muszą być identyczne dla zachowania równowagi układu.

Wymiana całego mechanizmu (wał, łożyska, sprężyny, linki) jest konieczna, gdy stwierdzono ślady korozji na wale, luz osiowy powyżej 4 mm, skrzywienie wału lub pęknięcie łożyska. Koszt takiego pakietu sięga 1200-1800 PLN w zależności od masy bramy i producenta, ale przywraca pełne bezpieczeństwo i eliminuje ryzyko kolejnej awarii w krótkim odstępie czasu.

Projektowanie, produkcja i montaż bram segmentowych ze sprężynami naciągowymi podlegają normie PN-EN 12604 „Bramy Aspekty mechaniczne Wymagania i metody badań" oraz PN-EN 12605 dotyczącej metod badań. W kontekście ochrony przed wypadnięciem skrzydła obowiązuje również norma PN-EN 12635 opisująca zasady montażu i konserwacji. W garażach zlokalizowanych w budynkach objętych przepisami przeciwpożarowymi dodatkowo stosuje się normę PN-EN 16361 dotyczącą bram o odporności ogniowej EI 30 lub EI 60, co wymaga stosowania uszczelek pęczniejących pod wpływem temperatury.

Przy doborze sprężyn warto kierować się klasą wytrzymałości zmęczeniowej wg PN-EN 13298 dla bram segmentowych minimalna klasa to F1 (10 000 cykli), optymalna F2 (25 000 cykli), a w zastosowaniach intensywnych F3 (50 000 cykli). Dane te powinny być podane w karcie technicznej produktu wraz z numerem partii materiałowej, co pozwala na weryfikację pochodzenia sprężyn i ich zgodności z deklarowanymi parametrami.

Źródła danych i norm

PN-EN 12604:2017 Bramy Aspekty mechaniczne Wymagania i metody badań (PKN, pn-iso.pl)
PN-EN 12605:2017 Bramy Aspekty mechaniczne Metody badań (PKN, pn-iso.pl)
PN-EN 12635:2015 Bramy Montaż i użytkowanie (PKN, pn-iso.pl)
PN-EN 13298 Wytrzymałość zmęczeniowa sprężyn (PKN, pn-iso.pl)
PN-EN 10089 Stal sprężynowa Gatunek 51CrV4 (PKN, pn-iso.pl)
PN-EN 16361 Bramy o odporności ogniowej (PKN, pn-iso.pl)
Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl)
