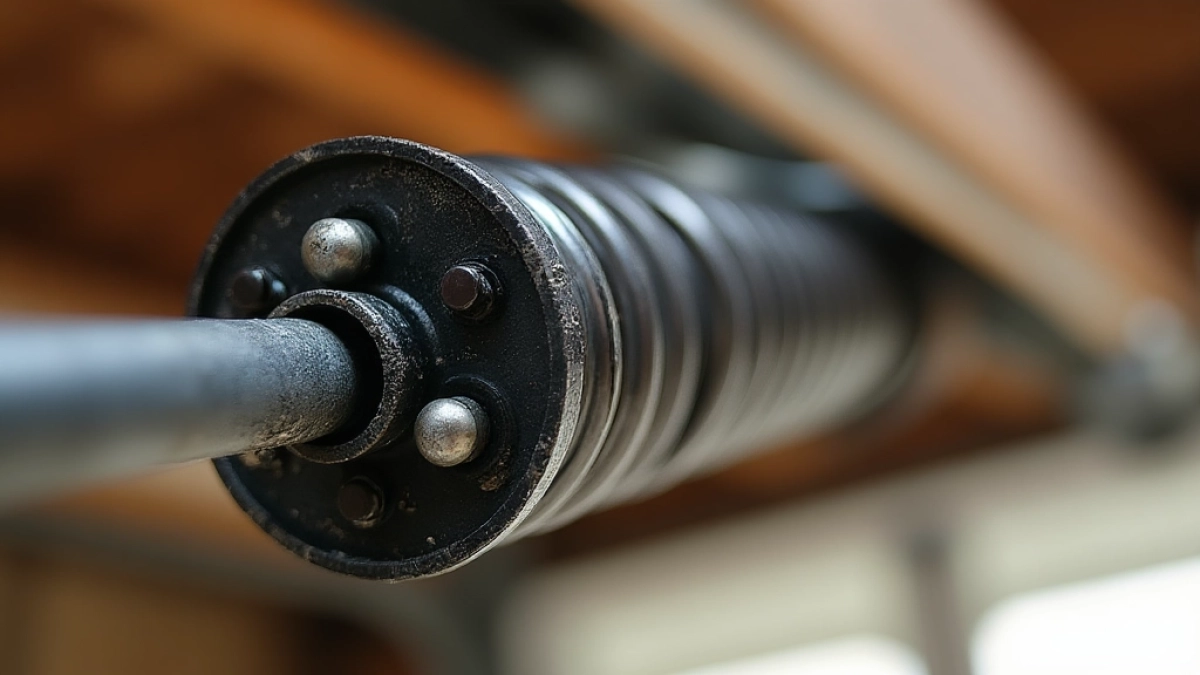

Jak ustawić sprężyny w bramie segmentowej bez ryzyka

Objawy, które zdradzają zbyt luźną lub za ciasną sprężynę

Brama segmentowa działa jak precyzyjnie zestrojony mechanizm, w którym sprężyny skrętne kompensują nawet 90% masy skrzydła. Gdy ten balans się zaburzy, organizm szybko daje znać: charakterystyczne trzaski przy ruszaniu, odbijanie od podłogi lub odwrotnie brak pełnego domknięcia przy próbie ręcznego podniesienia. Zanim sięgniesz po klucz, warto odróżnić objawy wynikające z niewłaściwego naciągu od tych spowodowanych zużyciem linek, rolek czy samego napędu.

• Objawy, które zdradzają zbyt luźną lub za ciasną sprężynę
• Ile obrotów zrobić, żeby brama działała lekko i równo
• Bezpieczeństwo przy naciąganiu o czym milczą poradniki
• Kiedy regulacja nie wystarczy i trzeba wymienić sprężynę
• Checklista diagnostyczna do wydruku

Macierz diagnostyczna ułatwia szybką ocenę:

• Brama opada po zatrzymaniu w połowie wysokości naciąg zbyt słaby, sprężyna nie utrzymuje ciężaru
• Skrzydło „strzela" przy otwieraniu, słychać głośny trzask zbyt mocne naprężenie, przeciążenie bębna
• Skrzydło nie domyka się do końca, zostaje szczelina 2-3 cm asymetria naciągu między prawą i lewą stroną
• Napęd zatrzymuje się i cofa, miga kontrolka zbyt duży opór z powodu przeciągnięcia lub zablokowania w prowadnicy
• Brama otwiera się ciężko, wymaga użycia siły sprężyna straciła sprężystość, prawdopodobnie czas na wymianę

Zanim przejdziesz do właściwej regulacji, sprawdź trzy rzeczy, które potrafią udawać problem ze sprężyną. Po pierwsze skasuj i ponownie zaprogramuj napęd; błędne ustawienia krańcówek potrafią generować identyczne objawy. Po drugie przesuń dłonią wzdłuż prowadnic, szukając zanieczyszczeń, odłamków lub zagiętego łącznika. Po trzecie dokręć śruby mocujące bęben do wału, bo wibracje z czasem je luzują.

Te wstępne kontrole zajmują pięć minut, a oszczędzają godzinę pracy przy zupełnie niepotrzebnym naciąganiu. Warto też zwrócić uwagę na nierównomierne zużycie linek nośnych gdy jedna jest wyraźnie bardziej wyciągnięta, sprężyny po obu stronach pracują pod różnym obciążeniem i żadna regulacja nie przywróci pełnej sprawności, dopóki lina nie zostanie wymieniona.

Ile obrotów zrobić, żeby brama działała lekko i równo

Liczba obrotów zależy od trzech zmiennych: typu bramy, masy skrzydła oraz średnicy drutu sprężyny. Producenci podają ją w instrukcji montażu, lecz gdy dokument zginął, pomaga tabela orientacyjna oparta na danych z katalogów czołowych producentów segmentowych.

Regulację zaczynaj od strony, po której zauważyłeś objawy. Standardowy pręt do nawijania ma średnicę 12-14 mm i powinien wchodzić w otwór bębna z wyraźnym oporem. Zbyt cienki pręt ześlizguje się pod obciążeniem i stanowi realne zagrożenie. Po każdym pełnym obrocie sprawdź, czy brama rusza lżej różnica powinna być wyczuwalna już po dwóch, trzech obrotach.

Kierunek nawijania ma znaczenie i wynika z fizyki: sprężyna skrętna magazynuje energię w taki sposób, aby przeciwdziałać sile grawitacji działającej na skrzydło. Obrót w złą stronę nie dość, że nie napnie mechanizmu, to jeszcze poluzuje te kilka zwojów, które jeszcze trzymały napięcie. Dlatego warto obserwować bęben: prawidłowo nawinięty drut układa się ciasno, bez szczelin między zwojami.

Po wykonaniu pełnej liczby obrotów zmierz luz na linie. Prawidłowo napięta lina wisi pionowo, bez widocznego zwisu, a po lekkim szarpnięciu ręką nie powinna mieć więcej niż 5 mm luzu. Jeśli lina wyraźnie się huśta, sprężyna jest nadal za słaba i wymaga dodatkowego obrotu lub dwóch. Zawsze reguluj obie strony jednocześnie, choćby w minimalnym zakresie, by nie wprowadzać skosu.

Przed każdą regulacją ustaw bramę w pozycji połowy otwarcia i zabezpiecz ją klinem lub drugą osobą trzymającą skrzydło od spodu. Sprężyna zwalnia w ułamku sekundy i bez asekuracji może dojść do gwałtownego uderzenia skrzydła o podłogę.

Bezpieczeństwo przy naciąganiu o czym milczą poradniki

Sprężyna skrętna bramy segmentowej magazynuje energię wystarczającą do podniesienia kilkuset kilogramów. Po zwolnieniu ta energia zamienia się w ruch obrotowy bębna z prędkością dochodzącą do 30 obrotów na sekundę. Użycie rąk zamiast stalowego pręta kończy się w najlepszym razie złamanymi palcami, w najgorszym amputacją. To nie jest uproszczenie; takie urazy zdarzają się każdego roku w Polsce przy domowych próbach regulacji.

Minimalny zestaw bezpiecznego warsztatu:

• Stalowy pręt do nawijania o średnicy minimum 10 mm i długości 50-60 cm (nigdy rura PCV, nigdy śrubokręt)
• Klucz blokujący lub imadło do unieruchomienia wału centralnego
• Rękawice robocze z wzmocnioną powierzchnią chwytną
• Okulary ochronne chroniące przed odpryskami metalu
• Solidna drabina lub podest z asekuracją drugiej osoby

Nigdy nie reguluj sprężyny samodzielnie, gdy brama waży powyżej 60 kg, linki wykazują skręcenie lub postrzępienie, a sama sprężyna nosi ślady pęknięć, korozji albo widocznego odkształcenia zwojów. W takiej sytuacji wzywasz serwis, bo próba domowa grozi poważnym urazem.

Wielu producentów sprężyn oznacza je kolorową kropką farby na końcowym zwoju. To fabryczny znacznik balansu gdy kropka po regulacji nie pokrywa się z oznaczeniem na bębnie, masz pewność, że naciąg odszedł od parametrów montażowych. Taki system stosuje między innymi dokumentacja techniczna normy PN-EN 12604, regulującej bezpieczeństwo bram z napędem. Warto też pamiętać, że w bramach zainstalowanych po 2017 roku obowiązuje zabezpieczenie przed opadnięciem skrzydła w razie pęknięcia sprężyny jeśli brama go nie ma, regulacja powinna iść w parze z montażem tego elementu.

Pracuj w suchym, równym miejscu, z dala od przeciągów, które mogą szarpać luźnymi elementami garderoby o ruchome części. Po zakończeniu regulacji sprawdź, czy pręt został wyjęty z bębna, a klucz blokujący usunięty z wału zostawienie narzędzia w mechanizmie to częsta przyczyna poważnych awarii przy pierwszym otwarciu po serwisie.

Kiedy regulacja nie wystarczy i trzeba wymienić sprężynę

Sprężyna skrętna ma ograniczoną żywotność, wyrażoną w cyklach pracy (otwarcie-zamknięcie). Standardowy wyrób do bram segmentowych wytrzymuje od 15 000 do 25 000 cykli, co przy czterech użyciach dziennie daje około dziesięciu lat. Po przekroczeniu tego progu metal traci sprężystość i nawet maksymalny naciąg nie przywraca pełnej funkcji. Próba przeciągania ponad fabryczne parametry kończy się pęknięciem w najsłabszym punkcie zwoju.

Sygnały ostrzegawcze, że czas na wymianę, a nie regulację:

• Skrzydło opada natychmiast po odłączeniu napędu, mimo świeżego naciągu
• Widoczna szczelina lub odkształcenie między zwojami
• Brak reakcji na obroty pręta drut „ślizga się" bez gromadzenia energii
• Rdza powierzchniowa wżerająca się w strukturę drutu
• Brama wymagała regulacji częściej niż raz na rok, a objawy wracają w ciągu tygodni

Wymiana kompletu (obydwie sprężyny jednocześnie) kosztuje orientacyjnie 280-550 zł za sam materiał plus 250-400 zł za robociznę, w zależności od regionu i dostępności części. Samodzielna wymiana jest możliwa, lecz wymaga zdjęcia wału centralnego i zdjęcia paneli, co na etapie amatorskim bywa ryzykowne. Regulacja w obrębie tych samych widełek to koszt 150-300 zł, gdy zlecisz ją mobilnemu serwisowi.

Jeśli brama ma więcej niż piętnaście lat, a sprężyny nigdy nie były wymieniane, sama regulacja nie rozwiąże problemu na dłużej niż kilka tygodni. W takiej sytuacji ekonomicznie uzasadnione jest założenie nowego kompletu, najlepiej w klasie drutu o średnicy powyżej 5 mm i powłoce antykorozyjnej różnica w cenie sięga 30%, lecz wydłuża cykl życia o połowę.

Przy wymianie zwróć uwagę na kierunek nawinięcia drutu: prawoskrętny czy lewoskrętny. Pomylenie kierunku skutkuje sytuacją, w której sprężyna działa odwrotnie do zamierzonego mechanizmu i zamiast wspomagać otwieranie, hamuje ruch skrzydła. Producenci oznaczają sprężyny kolorową taśmą na opakowaniu, a sama średnica drutu musi odpowiadać starej sprężynie odchylenie o więcej niż 0,3 mm zmienia sztywność nawet o 20%.

Checklista diagnostyczna do wydruku

Przed regulacją wydrukuj i odznacz każdy punkt. Wszystkie odpowiedzi „tak" dają zielone światło do samodzielnej pracy. Przy dwóch lub więcej „nie" lepiej od razu umówić wizytę serwisu.

• Skrzydło porusza się płynnie w prowadnicach bez zacięć
• Linki nośne są nienaprężone, bez postrzępień i skręceń
• Śruby mocujące bęben do wału są dokręcone
• Napęd zaprogramowany, krańcówki prawidłowo ustawione
• Sprężyny bez widocznych pęknięć, rdzy, odkształceń
• Waga skrzydła nie przekracza 160 kg
• Masz stalowy pręt o średnicy co najmniej 10 mm
• Druga osoba asekuruje bramę lub masz klin blokujący

Po regulacji brama powinna utrzymać się w połowie otwarcia bez opadania, lina wisi pionowo, a skrzydło zamyka się i otwiera jednym płynnym ruchem bez konieczności dociskania ręką. Jeśli te warunki są spełnione, mechanizm pracuje zgodnie z założeniami projektowymi i następna korekta naciągu będzie potrzebna najwcześniej za dwa, trzy lata.

Źródła danych i norm: PN-EN 12604 (Bramy Aspekty mechaniczne Wymagania), PN-EN 12605 (Bramy Aspekty mechaniczne Metody badań), dokumentacja techniczna producentów sprężyn skrętnych do bram segmentowych, katalogi serwisowe bram garażowych publikowane przez izby rzemieślnicze, Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065, dział dotyczący bram garażowych i przejazdów). Szczegółowe wytyczne producentów sprężyn dostępne są na stronach internetowych czołowych producentów automatyki i segmentów bramowych w sekcjach instrukcji montażu.
