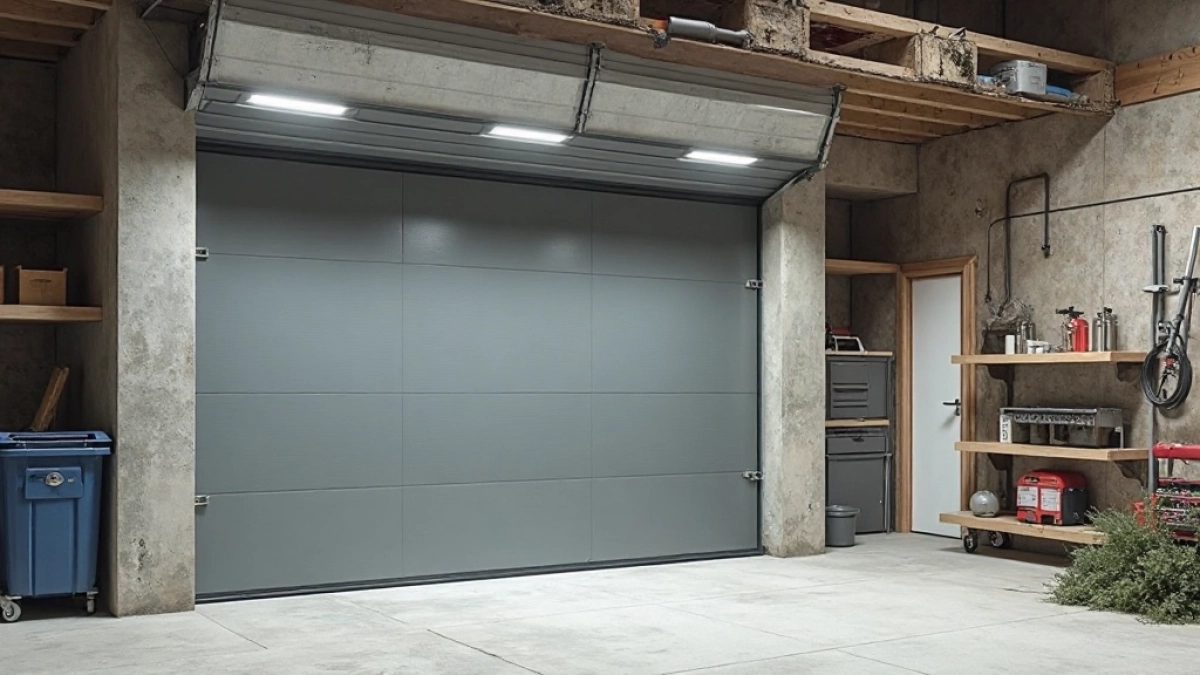

Brama segmentowa do niskiego nadproża – sprawdź wymiary i możliwości

Masz wrażenie, że niskie nadproże w Twoim garażu wyklucza montaż nowoczesnej bramy segmentowej? Ten problem pojawia się zaskakująco często, gdy podczas planowania inwestycji okazuje się, że przestrzeń nad otworem jest mniejsza, niż zakładano. Tymczasem producenci doskonale zdają sobie sprawę z ograniczeń polskiego budownictwa i oferują rozwiązania, które mimo skromnych warunków montażowych spełniają rygorystyczne normy szczelności oraz bezpieczeństwa. Kluczem do sukcesu jest precyzyjne dopasowanie parametrów technicznych bramy do realnych wymiarów otworu, a także zrozumienie, które wartości są faktycznie krytyczne, a które można zredukować bez utraty funkcjonalności.

• Ile miejsca nad otworem potrzebujesz do bramy segmentowej
• Rodzaje paneli bram segmentowych do niskich nadproży
• Automatyka i wyposażenie dodatkowe
• Montaż krok po kroku
• Typowe błędy i jak ich unikać
• Bramy garażowe segmentowe niskie nadproże pytania i odpowiedzi

Ile miejsca nad otworem potrzebujesz do bramy segmentowej

Minimalna przestrzeń nad otworem to parametr, który budzi najwięcej pytań wśród inwestorów planujących wymianę starej bramy na segmentową. W przypadku standardowych bram segmentowych górnych nadproże musi pomieścić zwijany rulon z panelami, co wymaga zazwyczaj od 210 do 350 milimetrów wysokości. Przy niskim nadprożu sytuacja wygląda jednak zupełnie inaczej, ponieważ segmenty przesuwają się wzdłuż ściany bocznej, a nie zwijają się nad otworem. Dzięki temu technologia boczna pozwala na montaż już przy zaledwie 85 milimetrach przestrzeni nad otworem, co stanowi wartość absolutnego minimum wyznaczaną przez grubość płaszcza wału nawojowego oraz końcówki górnego segmentu. Ta różnica fundamentalnie zmienia możliwości adaptacyjne budynków z ograniczoną wysokością nadproża, takich jak garaże w blokach z lat siedemdziesiątych czy parterowe wiaty garażowe z płaskim dachem.

Równie istotny jak sama wysokość nadproża jest odstęp boczny od ściany, ponieważ segmenty muszą mieć gdzie się chować po otwarciu bramy. W przypadku bram bocznych minimalna wartość tego parametru wynosi 85 milimetrów z każdej strony otworu, co oznacza, że całkowita szerokość wnęki montażowej powinna być większa o minimum 170 milimetrów od szerokości samego otworu wjazdowego. Wartość ta uwzględnia grubość prowadnic jezdnych oraz przestrzeń potrzebną na swobodne manewrowanie segmentami bez ryzyka ich klinowania czy odkształcania. W praktyce oznacza to, że otwór o szerokości 250 centymetrów wymaga wnęki o szerokości minimum 267 centymetrów, przy czym producenci zawsze zalecają zostawienie dodatkowych 10 do 15 milimetrów marginesu na wypadek nierówności muru.

Instalacja napędu elektrycznego generuje dodatkowe zapotrzebowanie na przestrzeń, które często bywa pomijane na etapie wstępnych obliczeń. Silnik elektryczny w bramie bocznej montuje się zazwyczaj w górnej części prowadnicy, co wymaga zarezerwowania około 125 milimetrów nad otworem, licząc od górnej krawędzi wjazdu do dolnej krawędzi obudowy napędu. Ta wartość może się nieznacznie różnić w zależności od konkretnego modelu i mocy silnika, jednak przyjmuje się, że mniejszy margines znacząco obniża trwałość mechanizmu oraz zwiększa hałas podczas pracy. W sytuacji, gdy przestrzeń ta jest niewystarczająca, pozostaje opcja rezygnacji z automatyki na rzecz ręcznego otwierania, co przy bramach segmentowych bocznych jest w pełni funcionalnym rozwiązaniem.

Warto przeczytać także o Jak skrócić bramę segmentową

Przed przystąpieniem do pomiarów warto dokładnie sprawdzić stan techniczny nadproża oraz jego nośność, ponieważ element ten będzie przenosił obciążenia generowane przez pracę bramy. Betonowe nadproża prefabrykowane zazwyczaj nie sprawiają problemów, natomiast starsze konstrukcje drewniane lub ceglane mogą wymagać wzmocnienia przed montażem. Normy budowlane, w tym Eurocode 3, określają minimalną nośność punktów mocowania na poziomie zapewniającym bezpieczne przeniesienie zarówno ciężaru własnego bramy, jak i dynamicznych sił wynikających z jej pracy. Wykonanie rzetelnej ekspertyzy stanu technicznego to wydatek rzędu kilkuset złotych, który może uchronić przed poważnymi problemami konstrukcyjnymi w przyszłości.

Rodzaje paneli bram segmentowych do niskich nadproży

Panele stalowe ocynkowane stanowią podstawową bazę konstrukcyjną większości bram segmentowych dostępnych na rynku, jednak ich wariant nieizolowany sprawdza się głównie w przypadku garaży niemieszkalnych, gdzie komfort termiczny nie odgrywa kluczowej roli. Grubość blachy wynosi zazwyczaj od 0,4 do 0,5 milimetra, co przy właściwej konstrukcji przekłada się na sztywność wystarczającą do codziennej eksploatacji przez wiele lat. Rdzeń takiego panelu pozostaje pusty, co oznacza brak dodatkowej bariery termicznej, ale jednocześnie obniża wagę całego zestawu. Dla właścicieli garaży przylegających do ogrzewanych pomieszczeń lub planujących aranżację przestrzeni gospodarczej warto rozważyć wersję z wkładką izolacyjną, która choć droższa, generuje realne oszczędności na ogrzewaniu.

Panele izolowane wypełnione pianką poliuretanową osiągają współczynnik przenikania ciepła U na poziomie około 1,0 W/m²K przy grubości rdzenia 40 milimetrów, co stanowi wartość porównywalną ze standardowymi oknami jednoramowymi. Taka izolacja nie tylko chroni przed utratą ciepła zimą, ale również zapobiega nadmiernemu nagrzewaniu się wnętrza latem, co w garażach położonych od strony południowej bywa poważnym problemem. Warto przy tym pamiętać, że wartość współczynnika U podawana przez producentów odnosi się do całego panela, a nie tylko wkładki izolacyjnej, co oznacza, że uwzględnia również efekt mostków termicznych na złączach segmentów. Wykonanie szczegółowej kalkulacji strat ciepła dla konkretnego garażu pozwala ocenić, czy inwestycja w droższe panele izolowane faktycznie się zwróci.

Warto przeczytać także o Jak zwiększyć kąt otwarcia bramy

Konstrukcja wielowarstwowa paneli izolowanych obejmuje zewnętrzną warstwę blachy ocynkowanej, rdzeń piankowy oraz wewnętrzną warstwę wykończeniową, przy czym każdy z tych elementów pełni odrębną funkcję w kontekście trwałości i parametrów użytkowych. Blacha ocynkowana zabezpiecza konstrukcję przed korozją, natomiast jej grubość determinuje odporność na odkształcenia mechaniczne, co jest istotne zwłaszcza w przypadku intensywnej eksploatacji lub ryzyka uderzeń. Pianka poliuretanowa zapewnia izolację termiczną i akustyczną, a jej gęstość wpływa na stabilność wymiarową segmentu w czasie. Wnętrze panelu wykończone jest zazwyczaj blachą trapezową lub gładką, która ułatwia utrzymanie czystości i optycznie powiększa przestrzeń garażu.

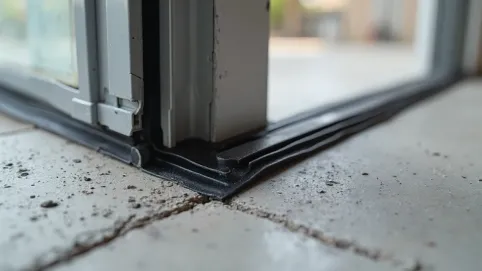

System uszczelek montowanych na styku segmentów odgrywa kluczową rolę w kontekście szczelności całej bramy, szczególnie w budynkach z wymogami dotyczącymi efektywności energetycznej. Uszczelki gumowe EPDM zachowują elastyczność w szerokim zakresie temperatur, od minus trzydziestu do plus osiemdziesięciu stopni Celsjusza, co jest istotne w polskich warunkach klimatycznych z ekstremami zimowymi i letnimi. Ich właściwy docisk wzdłuż poziomych krawędzi segmentów oraz w narożnikach wymaga precyzyjnego wykonania zarówno paneli, jak i procedury montażowej. Zaniedbanie tego elementu skutkuje nie tylko utratą ciepła, ale również przedostawaniem się wody opadowej i wilgoci do wnętrza garażu, co przyspiesza korozję elementów metalowych i pogarsza stan przechowywanych tam przedmiotów.

Wybór koloru i wykończenia powierzchni paneli wpływa nie tylko na estetykę elewacji, ale również na trwałość powłoki ochronnej i jej odporność na warunki atmosferyczne. Standardowa paleta obejmuje kolory z palety RAL, przy czym najpopularniejsze są odcienie szarości, brązu i bieli, które harmonizują z większością współczesnych materiałów budowlanych. Powłoki poliestrowe o grubości 25 mikrometrów zapewniają podstawową ochronę przed promieniowaniem UV i korozją, natomiast wersje premium z dodatkową warstwą poliamidową oferują zwiększoną odporność na zarysowania i blaknięcie. Dla budynków położonych w strefie nadmorskiej, gdzie zasolenie powietrza przyspiesza korozję, warto rozważyć wersje cynkowane ogniowo, które zapewniają wielokrotnie wyższą odporność korozyjną.

Zobacz Jak wyregulować bramę dwuskrzydłową

Automatyka i wyposażenie dodatkowe

Napęd elektryczny do bram bocznych segmentowych różni się konstrukcyjnie od rozwiązań stosowanych w bramach górnych, ponieważ musi uwzględniać specyfikę przesuwu segmentów wzdłuż ściany. Silniki o mocy od 150 do 300 watów wystarczają do płynnego otwierania bram o standardowych wymiarach, jednak przy większych konstrukcjach warto rozważyć jednostki o zwiększonej mocy, które zapewnią stabilną prędkość otwierania bez nadmiernego obciążania mechanizmu. System zębatkowy lub łańcuchowy przenosi napęd na wał nawojowy za pośrednictwem przekładni planetarnej, co pozwala na cichą i precyzyjną pracę nawet przy częstotliwości użytkowania przekraczającej dwadzieścia cykli dziennie. Awaryjne odblokowanie mechaniczne umożliwiające ręczne otwarcie bramy w przypadku braku zasilania stanowi obowiązkowy element wyposażenia zgodny z normą PN-EN 12453.

Czujniki bezpieczeństwa montowane w dolnej krawędzi skrzydła reagują na przeszkodę i natychmiast zatrzymują ruch bramy, zapobiegając przycięciu lub uderzeniu osoby przechodzącej. Działają one na zasadzie optycznej podczerwieni lub mechanicznego styku, przy czym nowoczesne rozwiązania wykorzystują technologię radiową, co eliminuje konieczność prowadzenia dodatkowych przewodów. Zatrzymanie awaryjne powinno nastąpić w ciągu maksymalnie 0,75 sekundy od momentu wykrycia przeszkody, co wymaga precyzyjnego skalibrowania czułości czujnika. Warto pamiętać, że nawet najlepsze czujniki nie zastąpią zdrowego rozsądku i ostrożności podczas manewrowania w pobliżu pracującej bramy.

Systemy sterowania obejmują zarówno tradycyjne piloty radiowe, jak i nowoczesne rozwiązania z obsługą przez smartfon z wykorzystaniem technologii Bluetooth lub WiFi. Dwukanałowe piloty z kodowaniem zmiennym chronią przed nieautoryzowanym dostępem, natomiast aplikacje mobilne oferują dodatkowe funkcje, takie jak powiadomienia o stanie bramy czy harmonogramy automatycznego zamykania. Integracja z systemami inteligentnego domu pozwala na scenariusze typu „dobranoc", które automatycznie zamykają bramę po wykryciu opuszczenia posesji przez domowników. Przy wyborze systemu sterowania warto zweryfikować jego kompatybilność z istniejącą infrastrukturą oraz planowanymi przyszłymi rozbudowami.

Automatyczne blokady antywłamaniowe montowane w mechanizmie zwijacza utrudniają sforsowanie bramy od zewnątrz nawet w przypadku przerwania zasilania. Ich działanie polega na blokowaniu obrotu wału w kierunku otwierania, co sprawia, że siłowe podniesienie segmentów staje się fizycznie niemożliwe bez specjalistycznych narzędzi. Zgodnie z klasą odporności WK2 określoną w normie ENV 1627, brama wyposażona w takie blokady skutecznie opiera się próbom włamania trwającym do trzech minut przy użyciu standardowych narzędzi. Warto jednak pamiętać, że sama brama to tylko jeden z elementów systemu bezpieczeństwa, a skuteczna ochrona wymaga również właściwie zabezpieczonych zamków bocznych oraz odpowiednio wytrzymałej ramy otworu.

Montaż krok po kroku

Przygotowanie otworu pod montaż bramy segmentowej bocznej wymaga precyzyjnych pomiarów i ewentualnych korekt konstrukcyjnych, które zaważą o powodzeniu całego przedsięwzięcia. W pierwszej kolejności należy zweryfikować wymiary przestrzeni montażowej we wszystkich trzech płaszczyznach, sprawdzając zarówno wysokość nadproża, jak i głębokość wnęki bocznej oraz równoległość ścian względem siebie. Maksymalne dopuszczalne odchylenie od pionu wynosi 1,5 milimetra na metr długości, natomiast różnica przekątnych otworu nie powinna przekraczać 5 milimetrów. Wszelkie nierówności przekraczające te wartości należy skorygować przed przystąpieniem do właściwego montażu, stosując odpowiednie zaprawy wyrównawcze lub kliny stalowe.

Instalacja prowadnic stanowi etap wymagający szczególnej dokładności, ponieważ od prawidłowego ustawienia tych elementów zależy płynność pracy całego mechanizmu. Prowadnice mocuje się do ściany za pomocą kołków rozporowych lub kotew chemicznych, w zależności od rodzaju podłoża i przewidywanych obciążeń, a ich pozycję sprawdza poziomicą laserową przez całą długość. Śruby regulacyjne umożliwiają korektę położenia w zakresie kilku milimetrów, co pozwala skompensować drobne niedokładności pomiarowe. Po zamontowaniu prowadnic należy wykonać próbne przesunięcie segmentów ręcznie, obserwując, czy nie występują opory ani nietypowe dźwięki wskazujące na nieprawidłowe ustawienie.

Zamontowanie paneli rozpoczyna się od segmentu górnego, który łączy się z mechanizmem zwijacza za pomocą specjalnych łączników obrotowych. Każdy kolejny segment łączy się z poprzednim za pomocą zawiasów, przy czym należy zwrócić uwagę na właściwe ustawienie uszczelek międzysegmentowych. Docisk uszczelek reguluje się poprzez moment dokręcenia śrub zawiasowych, który powinien zapewniać szczelność bez nadmiernego tarcia utrudniającego ruch. Montaż dolnego segmentu z okuciami jezdnymi wymaga precyzyjnego wypoziomowania, ponieważ od tego elementu zależy szczelność dolnej krawędzi bramy oraz prawidłowe prowadzenie całości.

Po zmontowaniu konstrukcji mechanicznej przystępuje się do instalacji napędu elektrycznego, jeśli został przewidziany w projekcie. Silnik mocuje się do wspornika ściennego za pomocą dostarczonych śrub, a następnie łączy z wałem nawojowym przez przekładnię. Podłączenie elektryczne wymaga doprowadzenia dedykowanej linii zasilającej z wyłącznikiem różnicowoprądowym, co zabezpiecza przed porażeniem i minimalizuje ryzyko uszkodzenia elektroniki w przypadku przepięć. Po uruchomieniu systemu konieczne jest skalibrowanie krańcówek pozycyjnych oraz przetestowanie pracy czujników bezpieczeństwa w różnych warunkach obciążenia.

Typowe błędy i jak ich unikać

Jednym z najczęstszych błędów przy instalacji bram segmentowych w niskich nadprożach jest niedostateczne sprawdzenie przestrzeni faktycznie dostępnej po uwzględnieniu warstw wykończeniowych. Wylewka podłogowa, płytki ceramiczne czy dodatkowa izolacja termiczna mogą obniżyć efektywną wysokość otworu o kilka centymetrów, co przy minimalnych wymaganiach technicznych stanowi już istotną różnicę. Przed zakupem bramy należy zmierzyć otwór po wykończeniu wszystkich prac mokrych, ponieważ przemieszczenia murów czy osiadanie budynku mogą dodatkowo zmodyfikować geometrię wnęki. Dokumentacja fotograficzna wszystkich etapów przygotowania otworu stanowi cenne źródło informacji dla ekipy w przypadku ewentualnych reklamacji.

Ignorowanie wytrzymałości muru w miejscach mocowania prowadnic prowadzi do poważnych problemów eksploatacyjnych, w tym wyrwania kotew podczas normalnego użytkowania bramy. Beton komórkowy, pustaki ceramiczne czy cegła dziurawka wymagają różnych metod mocowania, a dobór niewłaściwych łączników skutkuje utratą nośności. Przed zakotwieniem prowadnic warto wykonać próbne obciążenie, przykręcając tymczasowo wspornik i zawieszając na nim obciążnik o masie odpowiadającej wadze bramy. Sygnałem ostrzegawczym są jakiekolwiek ruchy wspornika pod obciążeniem, które należy wyeliminować przed przystąpieniem do właściwego montażu.

Błędy w regulacji naprężenia sprężyn skrętnych stanowią przyczynę większości awarii mechanicznych zgłaszanych w okresie gwarancyjnym. Zbyt mocno napięte sprężyny przyspieszają zużycie łożysk i generują nadmierny hałas, natomiast zbyt luźne prowadzą do opadania bramy i trudności w zamykaniu. Prawidłowe napięcie sprawdza się poprzez pomiar siły potrzebnej do ręcznego podniesienia skrzydła w połowie wysokości, która dla bram ważących do stu kilogramów powinna wynosić od dwudziestu do trzydziestu niutonów. Regulację powierza się wyłącznie wykwalifikowanym technikom, ponieważ nieprawidłowe postępowanie ze sprężynami pod wysokim napięciem stwarza bezpośrednie zagrożenie dla zdrowia i życia.

Pominięcie instrukcji producenta dotyczącej konserwacji okresowej skraca żywotność bramy i unieważnia warunki gwarancji w przypadku stwierdzenia zaniedbań eksploatacyjnych. Podstawowe czynności konserwacyjne obejmują smarowanie łożysk, prowadnic i mechanizmu zwijacza co dwanaście miesięcy, przegląd stanu technicznego uszczelek oraz weryfikację działania systemów bezpieczeństwa. Elementy zużywające się, takie jak okucia, uszczelki czy paski napędowe, wymagają wymiany profilaktycznej co kilka lat, nawet jeśli nie wykazują widocznych oznak degradacji. Regularna konserwacja przez certyfikowanego technika kosztuje od dwustu do czterystu złotych rocznie, co stanowi niewielki wydatek w porównaniu z kosztami awarii czy wymiany całego mechanizmu.
