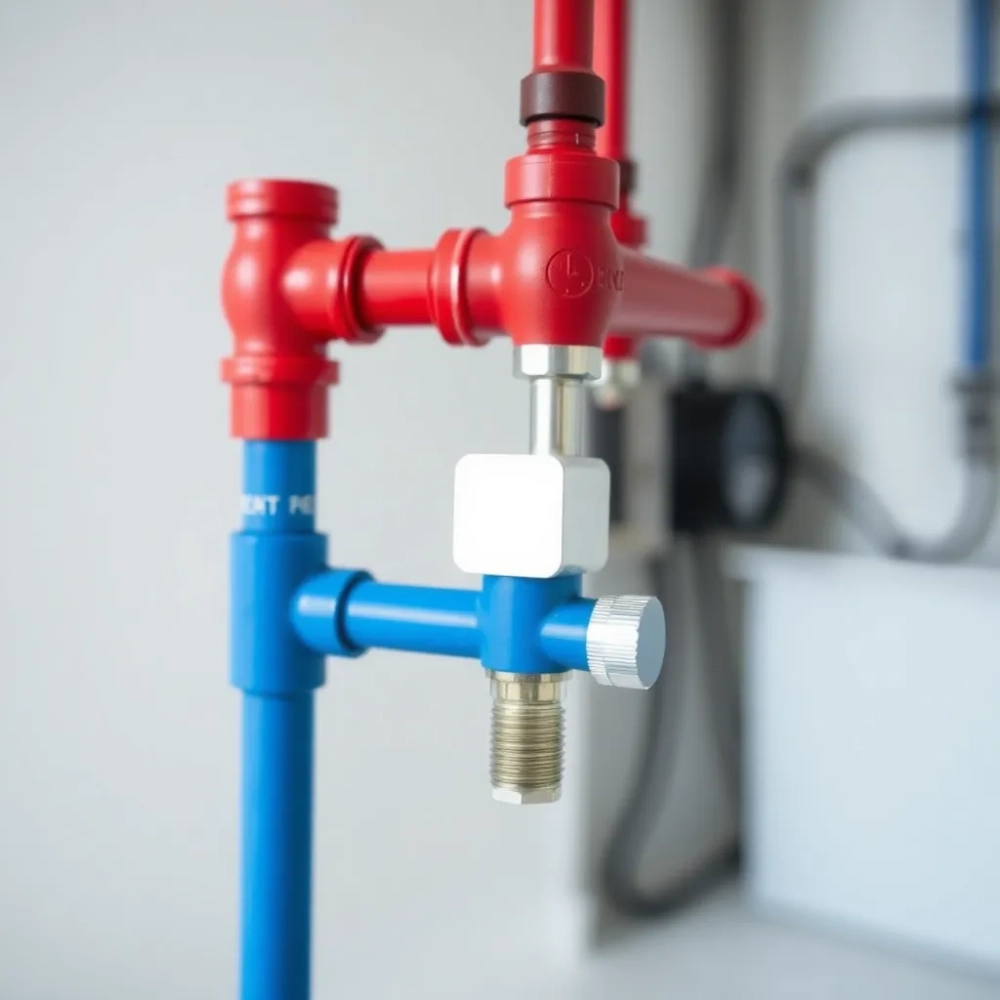

Czujnik temperatury podłogówki na zasilaniu czy powrocie

Dwa centymetry rury w wylewce potrafią kosztować kilkaset złotych rocznie więcej, niż powinny, jeśli regulator dostaje sprzeczne sygnały z niewłaściwie umieszczonego czujnika temperatury podłogówki. Czujnik na zasilaniu mierzy wodę wchodzącą do pętli, więc regulator reaguje na wahania źródła ciepła zamiast na realne oddawanie energii przez posadzkę. Czujnik na powrocie rejestruje wodę schłodzoną po przejściu przez strop, więc pokazuje faktyczny bilans energetyczny pomieszczenia. Ta różnica wpływa na dokładność regulacji, stabilność temperatury w pokoju i wysokość rachunków za ogrzewanie.

• Dlaczego montaż na powrocie daje stabilniejszy pomiar
• Wpływ lokalizacji czujnika na pracę regulatora PID
• Kiedy czujnik na zasilaniu ma sens, a kiedy tylko przeszkadza
• Tabela progów temperatury dla różnych pokryć
• Koszt czujnika versus koszt błędu
• Montaż i typowe błędy
• Dobór lokalizacji a komfort cieplny w pomieszczeniu

Dlaczego montaż na powrocie daje stabilniejszy pomiar

Powrót w instalacji podłogowej to rura, w której woda ma już za sobą oddanie ciepła do wylewki. Jej temperatura odzwierciedla realne obciążenie pętli, a nie aktualną zachciankę kotła czy pompy ciepła.

Na zasilaniu woda potrafi skoczyć o 3°C w ciągu minuty, gdy ruszy zawór mieszający lub zmieni się pogoda. Czujnik odczyta skok, regulator uzna, że podłoga się przegrzewa i odetnie przepływ. Po chwili temperatura w pomieszczeniu spadnie, bo wcale nie było powodu do tak gwałtownej reakcji.

Na powrocie te skoki są stłumione przez bezwładność termiczną wylewki. Woda zdążyła już oddać większość energii, więc jej temperatura zmienia się wolniej i płynniej. Regulator dostaje informację spóźnioną o kilka-kilkanaście minut, ale za to dużo bardziej wiarygodną.

Ta wiarygodność przekłada się bezpośrednio na jakość regulacji PID. Algorytm proporcjonalno-całkująco-różniczkujący potrzebuje sygnału, który reprezentuje stan systemu, a nie stan źródła. Czujnik na powrocie to właśnie taki sygnał.

Norma PN-EN 1264 dotycząca wodnego ogrzewania podłogowego sugeruje kontrolę temperatury medium na zasilaniu i powrocie jako element projektowania instalacji, ale nie precyzuje lokalizacji czujnika dla automatyki pokojowej. Praktyka integratorska wskazuje jednak jednoznacznie: pomiar na powrocie daje mniejszą amplitudę oscylacji temperatury w pokoju, zwykle w granicach ±0,3°C zamiast ±0,8°C przy zasilaniu.

Fizyka tłumienia sygnału

Woda przepływająca przez rurę PEX o średnicy 16 mm z prędkością 0,2 m/s potrzebuje około 8-12 minut, żeby pokonać standardową pętlę o długości 80-120 metrów. W tym czasie jej temperatura spada o 5-8°C, a wszelkie krótkotrwałe zaburzenia zostają uśrednione przez masę termiczną rury, wylewki i samej wody.

Dlatego czujnik na powrocie działa jak filtr dolnoprzepustowy. Przepuszcza tendencje długoterminowe, a tłumi szumy. Regulator PID bez takiego filtra reaguje na szum i wprowadza własne oscylacje, które nakładają się na naturalne wahania systemu.

Wpływ lokalizacji czujnika na pracę regulatora PID

Regulator PID w ogrzewaniu podłogowym to algorytm, który porównuje temperaturę zadaną z mierzoną i na tej podstawie moduluje przepływ wody. Jego skuteczność zależy od jakości sygnału wejściowego bardziej niż od finezji samego algorytmu.

Kiedy czujnik podaje temperaturę wody zasilającej, regulator reaguje na zmiany w kotle lub pompie ciepła. Gdy pompa ciepła przechodzi z trybu grzania na czuwanie, czujnik zasilania pokaże spadek o 2-4°C w ciągu minuty. Regulator uzna, że pomieszczenie się wychładza i otworzy zawór, choć wylewka wciąż oddaje ciepło zmagazynowane w akumulacji betonowej.

Efekt to przegrzewanie i niedogrzewanie naprzemiennie. Cykl trwa 15-30 minut i powtarza się wielokrotnie w ciągu doby. Rachunek za energię rośnie, bo system zużywa więcej gazu albo prądu na kompensowanie własnych błędów.

Czujnik na powrocie pokazuje temperaturę wody, która już oddała ciepło do pomieszczenia. Jeśli rośnie, znaczy, że podłoga akumulują ciepło i pomieszczenie się przegrzewa. Jeśli spada, znaczy, że wylewka oddaje więcej niż dostaje i trzeba dodać. To jest informacja, której regulator potrzebuje do stabilnej pracy.

Dwa czujniki zamiast jednego

W zaawansowanych instalacjach stosuje się czujnik na zasilaniu do ograniczenia temperatury maksymalnej (ochrona posadzki) i czujnik na powrocie do regulacji komfortu. Pierwszy pełni funkcję bezpieczeństwa, drugi funkcję sterującą. Taki układ łączy ochronę podłogi z płynną regulacją temperatury w pomieszczeniu.

Tabela poniżej pokazuje typowe wartości rezystancji dla popularnych typów czujników stosowanych w automatyce podłogowej. Wartości podane dla temperatury 25°C pozwalają szybko zweryfikować kompatybilność czujnika z regulatorem.

Kiedy czujnik na zasilaniu ma sens, a kiedy tylko przeszkadza

Czujnik na zasilaniu warto stosować wyłącznie jako element ochronny, nigdy jako główne źródło informacji dla regulatora pokojowego. Jego rola to pilnowanie, żeby temperatura medium nie przekroczyła progu bezpieczeństwa dla posadzki.

Dla drewna i paneli laminowanych próg ten wynosi zwykle 35°C na powierzchni posadzki, co przekłada się na 40-45°C wody zasilającej. Dla gresu i terakoty limit rośnie do 50-55°C wody. Bez czujnika na zasilaniu nie da się skutecznie ograniczyć tych wartości, bo regulator pokojowy reaguje na temperaturę powietrza, a nie medium.

Wyjątkiem od reguły o powrocie są instalacje z bardzo krótkimi pętlami, poniżej 40 metrów, gdzie różnica między zasilaniem a powrotem jest minimalna i wynosi 2-3°C. W takiej konfiguracji lokalizacja czujnika ma mniejsze znaczenie, bo oba sygnały są do siebie zbliżone.

Inny wyjątek to systemy chłodzenia podłogowego. Tam czujnik mierzy temperaturę wody, żeby zapobiec kondensacji na powierzchni posadzki. Skropliny pojawiają się, gdy temperatura posadzki spadnie poniżej punktu rosy powietrza w pomieszczeniu. W łazience po gorącej kąpieli wilgotność sięga 80-90%, a punkt rosy rośnie do 22-24°C. Bez czujnika na zasilaniu nie da się skutecznie zapobiec kapaniu wody z sufitu na podłogę.

Checklist przed uruchomieniem chłodzenia

• Sprawdź, czy regulator ma funkcję ograniczenia temperatury minimalnej wody zasilającej.
• Zainstaluj czujnik wilgotności w pomieszczeniu lub przynajmniej higrometr kontrolny.
• Ustaw próg wyłączenia chłodzenia na 17-19°C, żeby posadzka nie schłodziła się poniżej punktu rosy.
• Przetestuj system przy pełnym obciążeniu w najgorętszy dzień lata, żeby wyłapać błędy regulacji.

Kiedy czujnik podłogowy nie jest potrzebny

Istnieją sytuacje, w których montaż czujnika temperatury podłogówki to niepotrzebny koszt. Pierwsza to gres lub terakota w pomieszczeniu z prostym regulatorem ON/OFF i krótkimi pętlami. Gres wytrzymuje temperaturę powierzchni do 45°C bez ryzyka odkształceń, a prosty regulator nie wykorzysta i tak informacji z czujnika.

Druga sytuacja to domek letniskowy ogrzewany okazjonalnie, gdzie stabilność temperatury nie ma znaczenia. Wystarczy termostat pokojowy i ręczne ustawienie zaworu mieszającego.

Trzecia to instalacja projektowana wyłącznie pod pompę ciepła z płynną modulacją mocy. Nowoczesne pompy ciepła mają wbudowaną regulację pogodową, która dostosowuje temperaturę zasilania do temperatury zewnętrznej. W takiej konfiguracji czujnik na powrocie w pętli podłogowej daje niewielką poprawę komfortu, a jego brak nie wpływa znacząco na rachunki.

Tabela progów temperatury dla różnych pokryć

Bezwzględne limity temperatury powierzchni podłogi wynikają z właściwości materiałów i zaleceń producentów. Przekroczenie tych wartości grozi odkształceniami, pęknięciami lub odbarwieniami posadzki.

Przekroczenie tych progów o 5°C w skali tygodnia to ryzyko trwałych uszkodzeń posadzki, które nie podlegają gwarancji producenta pokrycia.

Koszt czujnika versus koszt błędu

Czujnik NTC 10k z przewodem 3 metrowym kosztuje 30-80 zł. Montaż przez instalatora to 100-200 zł. Łączna inwestycja mieści się w przedziale 130-280 zł za punkt pomiarowy.

Dla porównania, wymiana paneli laminowanych w salonie 20 m² to koszt 2000-4000 zł z robocizną. Wymiana drewna litego to 5000-8000 zł. Naprawa posadzki z żywicy to 1500-3000 zł. Stosunek nakładu do potencjalnej straty wynosi więc 1:15 do 1:30 na korzyść montażu czujnika.

Do tego dochodzi oszczędność na rachunkach za ogrzewanie. Stabilna regulacja z czujnikiem na powrocie zmniejsza zużycie energii o 8-12% w typowej instalacji podłogowej, wynika z doświadczeń integratorów automatyki budynkowej. Przy rocznym koszcie ogrzewania 4000-6000 zł to 320-720 zł oszczędności rocznie. Zwrot z inwestycji w czujnik następuje w ciągu pierwszego sezonu grzewczego.

Kalkulator decyzyjny: zainstalować czy nie

Zainstaluj czujnik temperatury podłogówki, jeśli spełniasz co najmniej dwa z czterech poniższych warunków. Jeśli nie spełniasz żadnego, montaż może być zbędny.

• Posadzka z drewna, paneli laminowanych lub żywicy (wrażliwe na przegrzewanie).
• Pompa ciepła lub kocioł modulowany (wymaga precyzyjnej regulacji).
• Planowane chłodzenie podłogowe (konieczna kontrola kondensacji).
• Powierzchnia pojedynczej pętli powyżej 15 m² (długa rura, duża bezwładność).

Montaż i typowe błędy

Czujnik podłogowy umieszcza się w osiowej strefie pętli, w odległości 20-30 cm od rury grzewczej, w rurze osłonowej z falistego peszla. Koniec powinien znajdować się na wysokości środka wylewki, czyli 3-4 cm pod powierzchnią posadzki dla standardowej wylewki anhydrytowej o grubości 6-7 cm.

Częsty błąd to umieszczenie czujnika zbyt blisko rury zasilającej, poniżej 10 cm. Wtedy mierzy temperaturę wody, a nie posadzki. Inny błąd to montaż w strefie brzegowej, przy ścianie, gdzie podłoga jest zawsze chłodniejsza. Trzeci to brak rurki osłonowej, co uniemożliwia wymianę czujnika po zalaniu wylewką.

Po montażu warto zweryfikować odczyt rezystancji miernikiem. Czujnik NTC 10k powinien pokazywać 10 kΩ przy 25°C, 6,8 kΩ przy 35°C i 4,8 kΩ przy 45°C. Jeśli wartości odbiegają, czujnik jest uszkodzony lub źle podłączony.

Dobór lokalizacji a komfort cieplny w pomieszczeniu

Czujnik na powrocie, prawidłowo umieszczony w reprezentatywnej strefie posadzki, pozwala regulatorowi utrzymać temperaturę powietrza w pokoju na zadanym poziomie bez efektu przegrzewania stropu. Komfort cieplny zależy od równomierności rozkładu temperatury, nie od jej średniej wartości.

Przy czujniku na zasilaniu regulator reaguje na zmiany źródła ciepła, a nie na zmiany w pomieszczeniu. W efekcie użytkownik odczuwa wahania komfortu: chwilowe przegrzanie, potem niedogrzanie, potem stabilizacja. Po kilku godzinach cyklu zmęczenie termiczne organizmu rośnie, a poczucie komfortu maleje.

Świadomy wybór lokalizacji czujnika to decyzja, która realnie przekłada się na jakość życia w domu. Montaż na powrocie w połączeniu z prawidłowo ustawionym limitem zasilania daje najlepszy kompromis między precyzją regulacji, bezpieczeństwem posadzki i kosztami eksploatacji.

Źródła i normy

PN-EN 1264-1 do 1264-5: Ogrzewanie podłogowe wodne. Wymagania i metody badań. Polska Norma wprowadzona w 2010 roku z późniejszymi aktualizacjami.

Warunki Techniczne 2021, Załącznik do Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), określające maksymalne temperatury powierzchni podłogi w pomieszczeniach mieszkalnych.

Karty techniczne producentów posadzek: Quick-Step, Tarkett, Baltic Wood, Bauwerk, Classen, Arbiton. Wartości progowe temperatury różnią się między producentami o 1-3°C.
