indual włącznik schodowy jak podłączyć dotykowy krzyżowy krok po kroku

Masz przed sobą ścianę z dwiema puszkami po obu stronach klatki schodowej i marzenie, żeby jedno kliknięcie na dole gasiło światło, a drugie na górze zapalało je ponownie. Indual włącznik schodowy w wersji dotykowej rozwiązuje dokładnie ten problem, ale tylko wtedy, gdy montaż i parowanie przebiegną bez potknięć. Poniższy tekst nie powiela ogólnikowych instrukcji z kartonu. Znajdziesz tu konkretne parametry (obciążenie do 700 W na przycisk, maksymalnie 800 W na obwód L), opis fizyki działania panelu dotykowego, realne scenariusze awarii i pełną tabelę kompatybilności mechaniczną. Po lekturze wiesz, dlaczego świeci się samo, jak skalibrować czułość i kiedy bezwarunkowo wezwać elektryka.

• Schemat podłączenia włącznika schodowo-krzyżowego L L1 L2 krok po kroku
• Programowanie i parowanie indual włącznika schodowego dotykowego
• Najczęstsze problemy z indual włącznikiem schodowym i ich rozwiązania

Schemat podłączenia włącznika schodowo-krzyżowego L L1 L2 krok po kroku

Włącznik schodowo-krzyżowy różni się od klasycznego schodowego jedną zasadniczą cechą: umożliwia niezależne sterowanie tym samym punktem oświetleniowym z dwóch miejsc, a nie tylko załączenie i wyłączenie w dowolnej kolejności. W praktyce oznacza to, że niezależnie od tego, w jakim stanie znajduje się drugi przycisk, stan żarówki zmienia się po każdym dotknięciu. Klucz tkwi w trzech zaciskach na każdym z dwóch modułów: L, L1 i L2.

Zacisk L to faza zasilająca doprowadzona do pierwszego włącznika, zaciski L1 i L2 to fazy wyjściowe, między którymi przełącza się obwód. Druga puszka odbiera sygnał z L1 lub L2 i przekazuje go dalej do lampy. Brak tu neutralnego N, ponieważ mechanizm jest zasilany różnicowo między L1 a L2. Taka architektura wymaga precyzyjnego przestrzegania schematu producenta, bo pomylenie L z L1/L2 skutkuje stałym zapaleniem żarówki.

Przed przystąpieniem do pracy przygotuj cztery rzeczy: śrubokręt płaski z izolacją 1000 V, miernik napięcia, schemat dołączony przez producenta oraz śrubokręt precyzyjny do panelu szklanego. Sprawdź też moc żarówek w obwodzie. 700 W na pojedynczy przycisk dotyczy obciążenia rezystancyjnego (żarówki klasyczne, halogeny). Przy LED-ach moc jest śladowa, ale ważna staje się kompatybilność statecznika. Jeśli źródło LED nie ma deklaracji ściemnialności, migotanie pojawi się natychmiast.

Sam montaż przebiega w sześciu krokach:

1. Odłącz zasilanie w obwodzie, odczekaj 30 s na rozładowanie pojemności.
2. Wsuń płaski śrubokręt w dedykowany rowek panelu szklanego i obróć w prawo o 90°, aż panel odskoczy.
3. Podłącz przewody: do pierwszego modułu wprowadź fazę z rozdzielni na L, a L1 i L2 połącz z L1 i L2 drugiego modułu kablem trójżyłowym. Z L1 lub L2 drugiego włącznika wyprowadź fazę sterującą do żarówki.
4. Osadź mechanizm w puszce podtynkowej, dokręć śruby montażowe na obu rozporach.
5. Nałóż panel szklany, dociśnij palcami aż zatrzask zaskoczy.
6. Włącz zasilanie. Czułość panelu kalibruje się od 30 s do 2 min; w tym czasie światło może samoistnie zapalać się i gasnąć. To normalne zachowanie.

Fizyka kalibracji opiera się na pomiarze pojemności elektrycznej pola elektromagnetycznego w obrębie elektrody panelu. Po pierwszym włączeniu mikrokontroler wewnątrz włącznika uczy się pojemności pasożytniczej ściany i otoczenia, by odróżnić dotyk palca od zakłóceń sieciowych. Gdy algorytm uzna próg za stabilny, sterowanie przechodzi w tryb normalny.

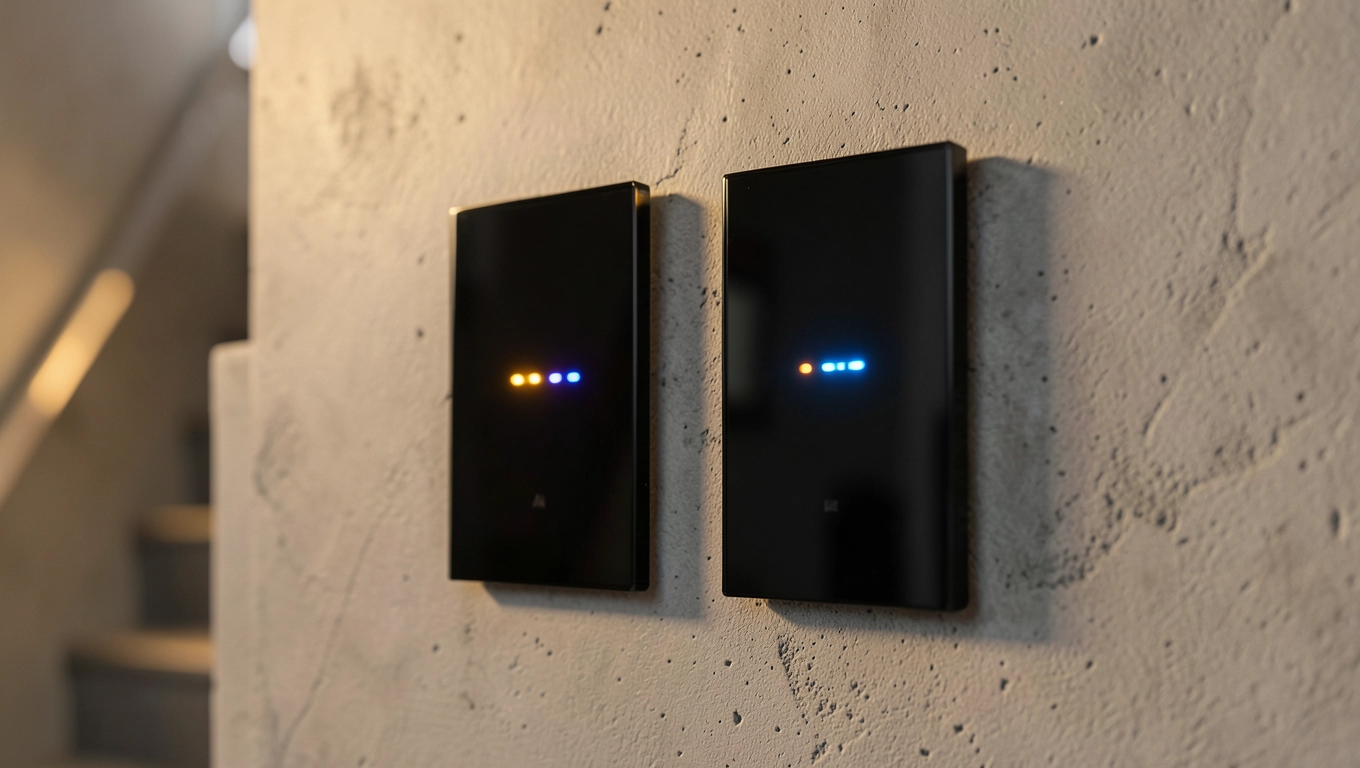

Programowanie i parowanie indual włącznika schodowego dotykowego

Parowanie włączników schodowo-krzyżowych bywa konieczne, gdy jeden z modułów reaguje na dotyk, a drugi pozostaje martwy. Dzieje się tak, ponieważ w wersjach dotykowych moduły komunikują się bezprzewodowo na częstotliwości radiowej 433 MHz lub przez magistralę dotykową zależnie od konstrukcji. W pierwszym scenariuszu oba elementy muszą zostać wprowadzone do jednej grupy adresowej.

Procedura parowania zajmuje około 20 s i wymaga dwóch osób lub sprawnego przemieszczania się po schodach:

1. Przytrzymaj palec na przycisku nieaktywnego modułu przez 5-7 s, aż dioda pod panelem zacznie pulsować.
2. Puść przycisk i w ciągu 10 s podejdź do modułu głównego (tego, który ma doprowadzone L1/L2 z rozdzielni).
3. Jednokrotnie dotknij jego przycisku potwierdzeniem poprawnego sparowania jest ciągłe, nieprzerywane światło na żarówce.

W wersji podwójnej (dwa przyciski na jednym panelu) procedurę powtórz oddzielnie dla każdego klawisza. Pominięcie tego kroku sprawia, że jeden z przycisków załącza obwód, a drugi pozostaje w stanie wysokiej impedancji. Kompatybilność mechanizmów jest tu bezwzględna: panel pojedynczy paruje się wyłącznie z modułem pojedynczym, panel podwójny wyłącznie z podwójnym. Skrzyżowanie wersji nie spowoduje uszkodzenia, lecz parowanie zakończy się błędem komunikacji.

Procedura resetu przywracająca ustawienia fabryczne wymaga dziesięciokrotnego, szybkiego dotknięcia panelu w ciągu 5 s. Po takim resecie oba moduły wchodzą ponownie w tryb uczenia. Reset stosuj, gdy zmieniasz konfigurację z pojedynczej na podwójną lub gdy włącznik zaczął reagować z opóźnieniem powyżej 200 ms.

Najczęstsze problemy z indual włącznikiem schodowym i ich rozwiązania

Po montażu włącznik nie reaguje na dotyk to najczęstsza reklamacja, która w 70% przypadków wynika z aktywnej kalibracji. Odczekaj pełne 2 minuty od włączenia zasilania. Algorytm potrzebuje tego czasu na ustabilizowanie napięcia referencyjnego. Jeśli po 2 min problem nie ustępuje, sprawdź trzy rzeczy: poprawność podłączenia L/L1/L2 (pomylenie skutkuje brakiem fazy na wejściu), grubość przewodu (musi wynosić co najmniej 1,5 mm² dla obciążeń do 800 W) oraz jakość styku w zaciskach śrubowych.

Migotanie żarówek LED przy zastosowaniu włącznika dotykowego ma dwie przyczyny. Pierwsza to niekompatybilny statecznik tanie źródła LED bez filtrów przeciwzakłóceniowych reagują na subtelne zmiany napięcia generowane przez mikrokontroler panelu. Druga to przekroczenie minimalnego progu obciążenia wiele modułów dotykowych wymaga minimum 5 W na obwód. Pojedyncza żarówka LED o mocy 3 W może migotać właśnie z tego powodu. Rozwiązaniem jest zastosowanie rezystora obciążającego lub wymiana żarówki na model z deklarowaną kompatybilnością ze ściemniaczami.

Włącznik paruje się, ale po kilku godzinach traci połączenie z drugim modułem. Taki objaw wskazuje na zakłócenia radiowe. Klatki schodowe w budynkach wielorodzinnych często kumulują sygnały z wielu sieci bezprzewodowych. Przenieś oba moduły na kanał radiowy o niższym numerze (większość konstrukcji obsługuje kanały 1-10) to zmniejsza interferencje z sieciami WiFi pracującymi w paśmie 2,4 GHz. Procedura zmiany kanału opisana jest w dokumentacji producenta i zajmuje zwykle 60 s.

Dotyk działa, ale wymaga silnego nacisku lub podwójnego kliknięcia. Przyczyną jest zabrudzenie elektrody lub zbyt niska czułość ustawiona w trybie serwisowym. Wyczyść panel szklany mikrofibą nasączoną izopropanolem. Tłuste plamy z kuchni tworzą warstwę izolacyjną, którą algorytm pojemnościowy interpretuje jako oddalenie palca. Jeśli czyszczenie nie pomaga, sprawdź, czy w menu serwisowym (aktywowanym sekwencją pięciu krótkich dotknięć) nie ustawiono zbyt wysokiego progu czułości.

Przegrzanie obudowy włącznika podczas pracy z pełnym obciążeniem 700 W sygnalizuje zły dobór przekroju przewodu lub uszkodzenie przekaźnika półprzewodnikowego wewnątrz modułu. Dotykowy włącznik schodowo-krzyżowy nie posiada klasycznego przekaźnika mechanicznego opiera się na triaku lub tyrystorze. Te elementy starzeją się i po 30-50 tysiącach cykli mogą zacząć generować ciepło resztkowe. Wymiana modułu jest wtedy jedyną opcją, ponieważ elementy te nie podlegają naprawie serwisowej.

Na koniec warto pamiętać o jednej praktycznej zasadzie: każdy włącznik dotykowy pracuje inaczej w instalacjach z aluminiowymi przewodami. Utleniona warstwa glinu na styku z mosiężnym zaciskiem zwiększa rezystancję, co prowadzi do nierównomiernego napięcia na wejściu modułu. W budynkach z instalacją aluminiową (wiele kamienic z lat 70. i 80.) warto zastosować pastę kontaktową lub wymienić końcówki przewodów na miedziane.

Źródła danych i norm: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), karty katalogowe producentów modułów dotykowych, dokumentacja techniczna producentów źródeł LED (dostępna na stronach producentów oświetlenia). Aktualizacja artykułu: 2025. Instrukcja ma charakter poglądowy. Zawsze stosuj się do schematu dołączonego przez producenta konkretnego modelu.
