Łącznik schodowy hermetyczny IP44 – pewne sterowanie oświetleniem

Łącznik schodowy hermetyczny IP44 do łazienki i piwnicy

Łazienka, piwnica, garaż, warsztat w tych pomieszczeniach zwykły włącznik schodowy wystarczy może na sezon, potem zaczyna się korozja, brązowe plamy na ramce, a w skrajnych przypadkach zwarcie. Łącznik schodowy hermetyczny w klasie IP44 rozwiązuje dokładnie ten problem: obudowa z uszczelką i dokręcany przepust kablowy zatrzymują bryzgi wody oraz pył po drugiej stronie membrany. W efekcie lampa świeci przez lata, a instalacja pozostaje bezpieczna nawet wtedy, gdy myje się podłogę w piwnicy albo para wodna osiada na ścianie pod prysznicem.

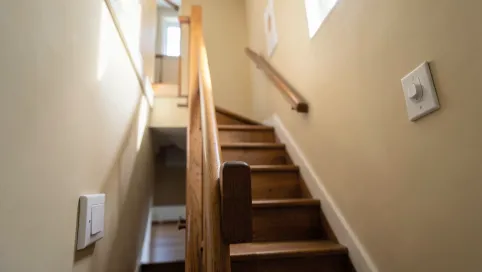

Działanie łączy się tu z prostą zasadą: jedno światło, dwa miejsca sterowania. Na dole klatki wchodzisz naciskasz klawisz, lampa zapala się. Na piętrze przed wejściem do sypialni drugi klawisz, lampa gaśnie. Schemat „wejście wyjście” to dwa przewody fazowe (tzw. „powroty”) biegnące między obydwoma włącznikami, plus przewód fazowy zasilający i przewód neutralny wychodzący do oprawy. Dzięki temu mechanizmowi prąd zmienia tor w zależności od pozycji klawisza.

Klasa szczelności IP44 oznacza ochronę przed ciałami stałymi większymi niż 1 milimetr oraz przed bryzgami wody padającymi pod dowolnym kątem. W praktyce wytrzymuje więc zachlapanie, krople odbijające się od posadzki i codzienne użytkowanie w wilgotnym otoczeniu. Nie zniesie natomiast strumienia z węża ogrodowego ani zanurzenia i to podkreśla sam producent w instrukcji, powołując się na normę PN-EN 60669, która opisuje wymagania dla łączników do instalacji stałych.

Stopień ochrony: IP44. Prąd znamionowy: 10 AX (litera X oznacza przystosowanie do lamp fluorescencyjnych i LED z driverem). Napięcie znamionowe: 250 V~. Podłączenie: zaciski śrubowe, co daje pewne połączenie nawet przy przewodach o przekroju 1,5 mm² typu DYd czy LGY.

Warto pamiętać o jednym ograniczeniu: IP44 chroni przed bryzgami, ale nie przed strugą wody. Pod prysznicem, przy basenie albo na zewnątrz bez osłony lepiej sięgnąć po IP65 lub IP66. Tam membranowe uszczelnienie osiąga znacznie wyższą odporność, a obudowa bywa dodatkowo wyposażona w osłonę przeciwdeszczową.

Najczęstsze zastosowania łącznika schodowego hermetycznego to klatki schodowe w starych kamienicach, piwnice, garaże jednostanowiskowe, łazienki z wentylacją mechaniczną, pralnie, suszarnie, kuchnie przemysłowe, a także altany ogrodowe z oświetleniem ściennym. Dobrze sprawdza się również w warsztatach i halach produkcyjnych, gdzie drobny pył z cięcia metalu osiada na każdej powierzchni.

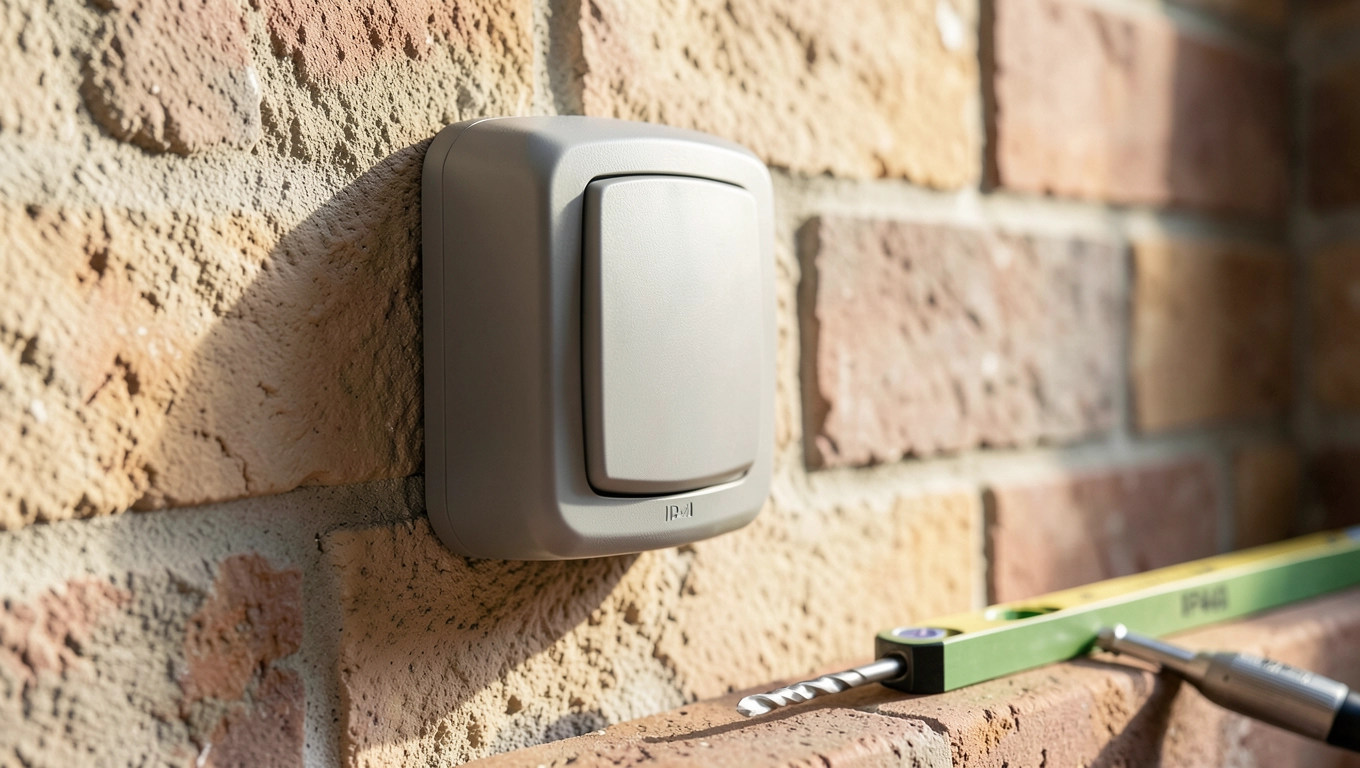

Łącznik schodowy natynkowy IP44 montaż krok po kroku

Natynkowy montaż łącznika schodowego IP44 bywa prostszy niż podtynkowy, bo cała obudowa leży na ścianie widać ją, łatwo do niej dotrzeć, a jednocześnie uszczelka pokrywy działa w pełnym zakresie. Jednak nawet prosta czynność wymaga precyzji, bo błędy przy podłączaniu kończą się iskrzeniem lub przepaleniem bezpiecznika.

Pierwszy krok to odcięcie zasilania i sprawdzenie próbnikiem napięcia, czy w przewodach faktycznie nie płynie prąd. Nawet doświadczeni elektrycy powtarzają tę czynność, bo kondensatory w driverach LED potrafią utrzymać ładunek przez kilka sekund po wyłączeniu bezpiecznika.

Kolejny etap to przygotowanie podstawy kołki rozporowe do ściany murowanej, wkręty do drewna, specjalne klipsy do płyt kartonowo-gipsowych. Przewód wchodzi przez przepust kablowy od dołu lub z boku, a dokręcenie dławika dociska uszczelkę do gumowej przelotki, eliminując luz. To właśnie ta uszczelka odpowiada za zachowanie parametru IP44 po montażu.

Schemat podłączenia pozostaje klasyczny: zacisk L (faza zasilająca), dwa zaciski oznaczone strzałkami lub numerami (powroty do drugiego łącznika) oraz zacisk wyjściowy prowadzący do lampy. W łączniku schodowym w odróżnieniu od zwykłego nie ma jednego wejścia i jednego wyjścia. Zamiast tego mamy jedną fazę zasilającą oraz dwa „powroty” sterujące naprzemiennie.

Montaż kończy nałożenie klawisza i ramki oraz skręcenie obudowy śrubami wkręcanymi na przemian, po przekątnej, by docisk rozłożył się równomiernie. Po przykręceniu pokrywy widać tylko płaską powierzchnię z centralnym klawiszem zero szczelin, woda nie ma jak wniknąć. Na koniec pozostaje włączenie zasilania i test w obu punktach sterowania.

Uwaga: IP44 nie oznacza wodoszczelności. Montaż bezpośrednio pod prysznicem, przy basenie lub na otwartej elewacji bez okapu wymaga klasy IP65 albo wyższej. Różnica między tymi standardami sprowadza się do testu strumieniem wody IP44 ten test nie przechodzi.

Wielu instalatorów popełnia przy wyborze łącznika trzy podstawowe błędy: traktuje IP44 jak pełną wodoszczelność, montuje urządzenie bez sprawdzenia stanu uszczelki albo podłącza przewody „na luz”, bez dokręcenia zacisków śrubowych. Skutki bywają różne od korozji styków po stopienie izolacji i konieczność wymiany całego odcinka instalacji.

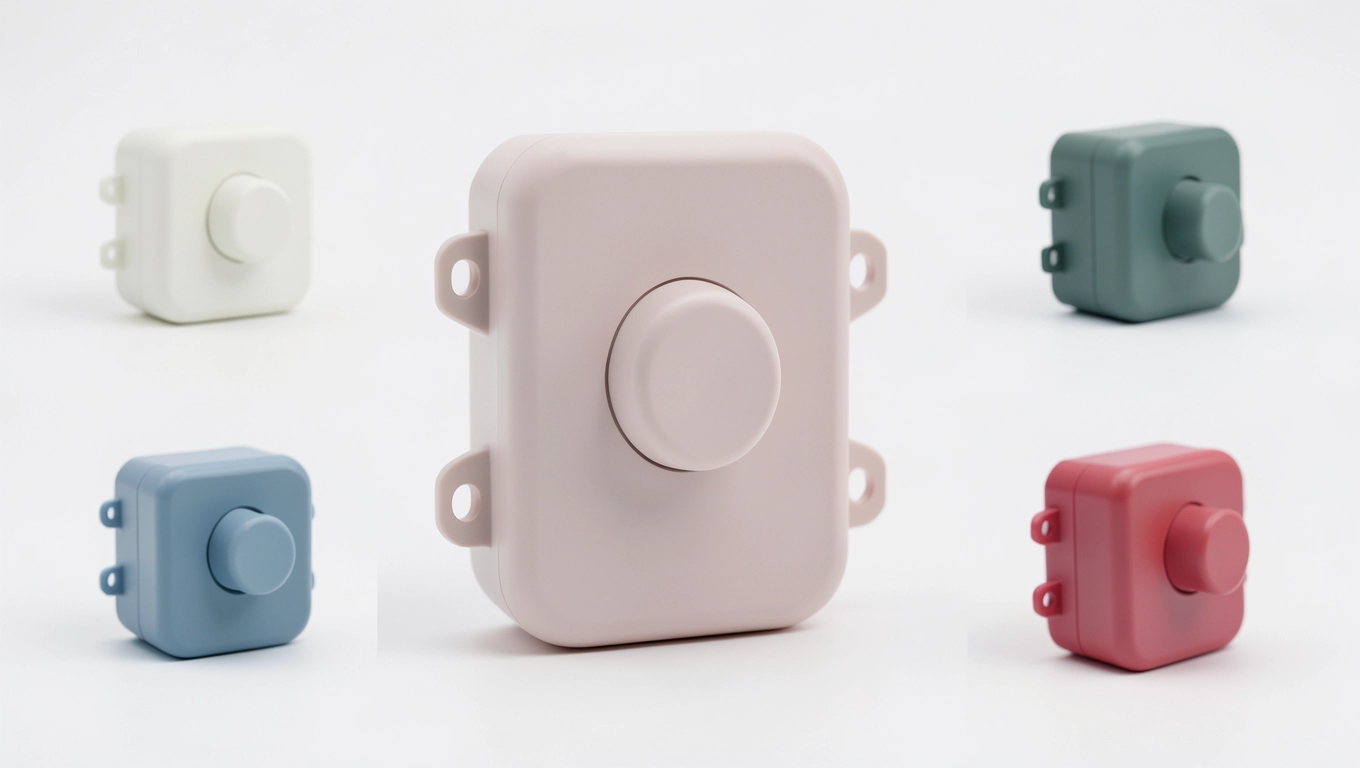

Łącznik schodowy LIZA WPH-3 dostępne warianty i kolory

Seria LIZA to rozwiązanie modułowe, które zdobyło popularność dzięki spójnemu designowi i łatwej rozbudowie. Łącznik schodowy natynkowy IP44 z tej rodziny oznaczony jest kodem WPH-3 i występuje w trzech podstawowych kolorach: białym (WPH-3), beżowym (1WPH-3) oraz brązowym (4WPH-3). Dzięki temu łatwo dopasować go do tynku, drewnianej okładziny albo stalowej futryny bez dodatkowego malowania.

Konstrukcja monoblok z ramką pojedynczą upraszcza instalację nie trzeba dokupować ramki ani osobnego mechanizmu. Klawisz działa stabilnie nawet przy częstym używaniu, a tworzywo odporne na UV nie żółknie po kilku sezonach na słabo osłoniętej ścianie. W testach producenta przyciski wytrzymują minimum 40 000 cykli włączenia i wyłączenia, co przy dziesięciu naciśnięciach dziennie daje ponad dekadę spokojnej eksploatacji.

Wariant biały (WPH-3) towarzyszy najczęściej jasnym ścianom w garażach i piwnicach. Beż (1WPH-3) pasuje do klasycznych tynków w starym budownictwie i elewacji z piaskowca. Natomiast brąz (4WPH-3) sprawdza się w altanach, na tarasach oraz przy wejściach do budynków z drewnianą lub ciemną stolarką. Każdy z tych wariantów ma te same parametry techniczne jedynie barwa wpływa na estetykę, nie na odporność.

Kompatybilność z innymi elementami serii LIZA pozwala stworzyć spójny system w jednym budynku. Gniazda hermetyczne IP44, puszki natynkowe oraz ramki wielokrotne występują w identycznej palecie kolorów, więc cała instalacja zachowuje wizualną spójność. To szczególnie istotne przy remontach w obiektach zabytkowych, gdzie dysharmonia kolorystyczna bywa rażąca.

Przy zakupie warto zwrócić uwagę na certyfikat zgodności z normą PN-EN 60669 oraz na znak CE. Dokumenty potwierdzają, że łącznik przeszedł badania wytrzymałości elektrycznej i mechanicznej w niezależnym laboratorium. Brak tych oznaczeń często sygnalizuje produkt z rynku wtórnego tańszy, ale pozbawiony gwarancji producenta.

Różnica cenowa między łącznikiem hermetycznym a standardowym oscyluje zazwyczaj w granicach 30-60 procent. Biorąc pod uwagę, że montaż odbywa się raz na wiele lat, dopłata okazuje się niewielka w porównaniu z kosztem wymiany skorodowanego mechanizmu lub całego odcinka kabla. To inwestycja, która zwraca się przy pierwszej poważnej awarii instalacji w piwnicy czy garażu.

W polskich realiach łącznik schodowy hermetyczny IP44 sprawdza się nie tylko w pomieszczeniach mokrych, ale też na klatkach schodowych nieogrzewanych budynków, gdzie w sezonie grzewczym pojawia się kondensacja. Uszczelka eliminuje problem „pływających” styków, a obudowa chroni przed kurzem i pyłem unoszącym się z ulicy.

Kompletując instalację w pomieszczeniu wilgotnym, dobrze sięgnąć po całą serię LIZA łącznik schodowy, gniazdo IP44, puszkę natynkową. Spójna linia stylistyczna eliminuje wizualny bałagan, a jednolita klasa szczelności ułatwia późniejszą kontrolę.

Podsumowując najważniejsze informacje: łącznik schodowy hermetyczny IP44 to przede wszystkim gwarancja bezpieczeństwa w miejscach narażonych na wilgoć i kurz. Sprawdza się w łazienkach, piwnicach, garażach, warsztatach i na osłoniętych elewacjach. Parametry techniczne, takie jak 10 AX, 250 V i zaciski śrubowe, są wystarczające do typowych obwodów oświetleniowych w budynkach mieszkalnych. Jeśli planujesz instalację w strefie bezpośredniego kontaktu z wodą, wybierz model IP65, a wariant WPH-3 z serii LIZA dobierz kolorem do ściany. Przy montażu pamiętaj o odcięciu zasilania, sprawdzeniu uszczelki i dokręceniu przepustu kablowego te trzy czynności decydują o tym, czy klasa szczelności pozostanie deklaracją na papierze, czy zadziała w praktyce.

Źródła: norma PN-EN 60669-1:2018 „Łączniki do instalacji elektrycznych do użytku domowego i podobnego Wymagania ogólne”; katalog techniczny producenta serii LIZA; przepisy techniczno-budowlane dotyczące instalacji elektrycznych w pomieszczeniach wilgotnych. Więcej informacji: pkn.pl (Polski Komitet Normalizacyjny), sep.com.pl (Stowarzyszenie Elektryków Polskich).
