Jak działa wyłącznik schodowy? Schemat i zasada

Każdy, kto choć raz stał w ciemności u podnóża schodów, wymachując ręką w poszukiwaniu włącznika po drugiej stronie ściany, rozumie, dlaczego wyłącznik schodowy jest jednym z tych wynalazków, których brak odczuwamy boleśnie dopiero wtedy, gdy go nie ma. To nie jest kwestia wygody w sensie luksusu, to kwestia podstawowego bezpieczeństwa, bo potknięcie na schodach w zupełnej ciemności potrafi skończyć się naprawdę poważnie. A jednak sama zasada działania tego rozwiązania jest na tyle sprytna elektrycznie, że wiele osób, które używają go od lat, nie ma pojęcia, co właściwie dzieje się w ścianie za każdym razem, gdy nacisnąją przycisk. Mechanizm jest o wiele ciekawszy, niż wskazywałaby na to ta niepozorna ramka na ścianie.

• Schemat wyłącznika schodowego
• Zasada działania pary łączników
• Podłączenie wyłącznika schodowego
• Wyłącznik schodowy z wielu miejsc
• Pytania i odpowiedzi, jak działa wyłącznik schodowy

Schemat wyłącznika schodowego

Żeby zrozumieć wyłącznik schodowy, trzeba najpierw rozebrać na części zwykły, pojedynczy włącznik, ten, którym sterujesz lampą w jednym pomieszczeniu. Klasyczny łącznik jednobiegunowy ma dwa zaciskido jednego wpada faza z rozdzielnicy, z drugiego wychodzi faza do lampy. Przełączasz go w górę, styki zwierają obwód, prąd płynie, lampa świeci. Przełączasz w dół, rozwarcie, cisza i ciemność. Proste, liniowe, zero niespodzianek.

Wyłącznik schodowy to zupełnie inna konstrukcja. Ma cztery zaciski zamiast dwóchjedno wejście fazowe i dwa wyjścia, które elektrycy nazywają przewodami podróżnymi, oraz jeden zacisk wspólny po stronie odbiornika. Kluczem jest to, że wewnątrz każdego z tych łączników kryje się przerzutnik, styki układają się zawsze w jeden z dwóch możliwych wariantów, nigdy pośrodku. Gdy przestawiasz dźwignię, prąd przestaje płynąć jedną ścieżką i natychmiast przeskakuje na drugą. Sam w sobie jeden taki łącznik nie zrobi nic sensownego, jego logika ujawnia się dopiero w parze z drugim.

Schemat połączenia wygląda następującofaza z rozdzielnicy trafia do zacisku wspólnego pierwszego wyłącznika. Z jego dwóch zacisków wyjściowych biegną dwa żyły, te właśnie przewody podróżne, do odpowiadających im zacisków wejściowych drugiego wyłącznika. Zacisk wspólny drugiego łącznika wyprowadza fazę dalej, już do lampy. Neutralny przewód, niebieski, trafia bezpośrednio z rozdzielnicy do lampy z pominięciem obu wyłączników, on nie jest przełączany, bo nie musi być. Taka topologia tworzy obwód, w którym sygnał może wędrować dwoma równoległymi ścieżkami, a oba przerzutniki razem decydują, czy któraś z nich jest w danej chwili kompletna.

ZobaczWyłącznik schodowy działa w jedną stronę

Warto tu zatrzymać się przy samej fizyce, bo to ona tłumaczy, dlaczego ten schemat w ogóle działa. Prąd popłynie przez żarówkę tylko wtedy, gdy cały obwód jest zamknięty, czyli gdy faza ma nieprzerwany tor do neutralnego. W układzie dwóch wyłączników schodowych ten tor istnieje wyłącznie wtedy, gdy oba przerzutniki leżą na tej samej ścieżce, obaj na górnym przewodzie podróżnym albo obaj na dolnym. Jeśli jeden wyłącznik wskazuje górę, a drugi dół, obwód jest rozwarty w dwóch miejscach jednocześnie i prąd nie ma jak przepłynąć. Przełączenie któregokolwiek z nich zmienia układ z zamkniętego na otwarty lub odwrotnie, i to jest serce całej tej logiki.

Różnica między zwykłym włącznikiem a schodowym jest dobrze widoczna nawet gołym okiem, gdy spojrzysz na oznaczenia na obudowie. Klasyczny łącznik jest opisywany symbolem „1" lub ma dwa zaciski śrubowe. Łącznik schodowy nosi oznaczenie „6" zgodnie z europejską normą PN-EN 60669 i ma wyraźnie trzy zaciskijeden wspólny (oznaczony literą „L" lub cyfrą „1") oraz dwa przełączane (oznaczone „L1" i „L2"). Kupując wyłącznik do instalacji schodowej, to właśnie tego symbolu szukasz na opakowaniu, i żadnego innego.

Zasada działania pary łączników

Wyobraź sobie tabelę prawdy, tę samą, której używa się w elektronice cyfrowej do opisywania bramek logicznych. Para wyłączników schodowych zachowuje się jak bramka XNOR odwróconalampa świeci, gdy oba łączniki są w tym samym położeniu, a gaśnie, gdy ich położenia się różnią. Każde naciśnięcie dowolnego z nich odwraca jego stan, a skoro zmienia to zgodność lub niezgodność układu, zawsze zmienia też stan lampy. Nie ma tu żadnego wyjątku, żadnej kombinacji, w której naciśnięcie przycisku nie dałoby efektu. To elegancja mechanizmu, który nie potrzebuje żadnej elektroniki, żadnego mikroprocesora, żadnej pamięci stanu.

Tę zasadę najłatwiej prześledzić na konkretnym przykładzie. Wchodzisz do przedpokoju, naciskasz wyłącznik przy drzwiach wejściowych, oba łączniki znajdą się nagle w identycznej pozycji, obwód zamyka się i lampa na górze klatki schodowej rozbłyskuje. Wchodzisz na górę, naciskasz wyłącznik przy sypialni, teraz oba znowu leżą na tej samej ścieżce, ale odwróconej, co ponownie zamyka obwód... nie, czekaj. Tu jest właśnie subtelność, której wielu nie chwyta od razuprzełączenie górnego łącznika zmienia jego pozycję z „dół" na „górę", a dolny nadal leży na „górze", obaj są teraz na tej samej ścieżce, więc lampa... świeci dalej? Nie, bo pierwotne zapalenie nastąpiło przy zgodności na ścieżce „dół", a teraz zgodność jest na ścieżce „górę". Obwód pozostaje zamknięty. Żeby zgasić, musisz nacisnąć jeszcze raz. I tu właśnie widać, że system nie zapamiętuje, kto kiedy nacisnął, liczy się wyłącznie bieżący stan geometryczny obu przerzutników.

Jeden z najczęstszych błędów montażowych bierze się z nierozumienia właśnie tej logiki. Zdarza się, że elektryk, szczególnie mniej doświadczony, odwraca przewody podróżne tylko po jednej stronie, zamieniając L1 z L2 w jednym z łączników. Układ nadal działa, bo obwód zamyka się i otwiera tak jak powinien, ale zmienia się intuitywność obsługiprzy pewnych kombinacjach naciskanie góry jednego włącznika gasi zamiast zapalać, co dezorientuje domowników. Nie jest to błąd elektryczny, ale ergonomiczny, i właśnie dlatego warto pilnować konsekwentnego przyporządkowania żył podczas podłączania.

Ciekawostką jest też to, że wyłączniki schodowe nie narzucają żadnego kierunku przepływu prądu, są symetryczne. Możesz zasilić układ od strony górnego lub dolnego łącznika i działać będzie identycznie. Ta właściwość bywa użyteczna przy planowaniu instalacji w istniejącym budynku, gdzie nie zawsze da się przeprowadzić przewód zasilający przez oba punkty w teoretycznie optymalnej kolejności. Elektryk ma tu swobodę poprowadzenia fazy tam, gdzie prowadzi mu trasa kabla, a nie tam, gdzie narzuca schemat ideowy, oczywiście pod warunkiem zachowania prawidłowego uziemienia i właściwego przekroju żył.

Warto też wspomnieć o napięciach roboczych i obciążalności prądowej, bo to parametry, które mają realne znaczenie przy doborze osprzętu. Standardowe wyłączniki schodowe do instalacji domowych są projektowane na napięcie 230 V AC i prąd znamionowy 10 A, co przy typowym oświetleniu LED stanowi margines z ogromną rezerwą, pojedyncza żarówka LED pobiera 7-12 W, a więc przy napięciu 230 V generuje prąd rzędu zaledwie 0,03-0,05 A. Problem pojawia się, gdy do tego samego obwodu podpinamy nie jedno, lecz kilka opraw jednocześnie, albo gdy stosujemy starsze źródła światła o wyższym poborze mocy. Przekroczenie wartości znamionowej łącznika prowadzi do przegrzewania styków i ich stopniowej degradacji, a to już realne zagrożenie pożarowe, nie teoretyczne.

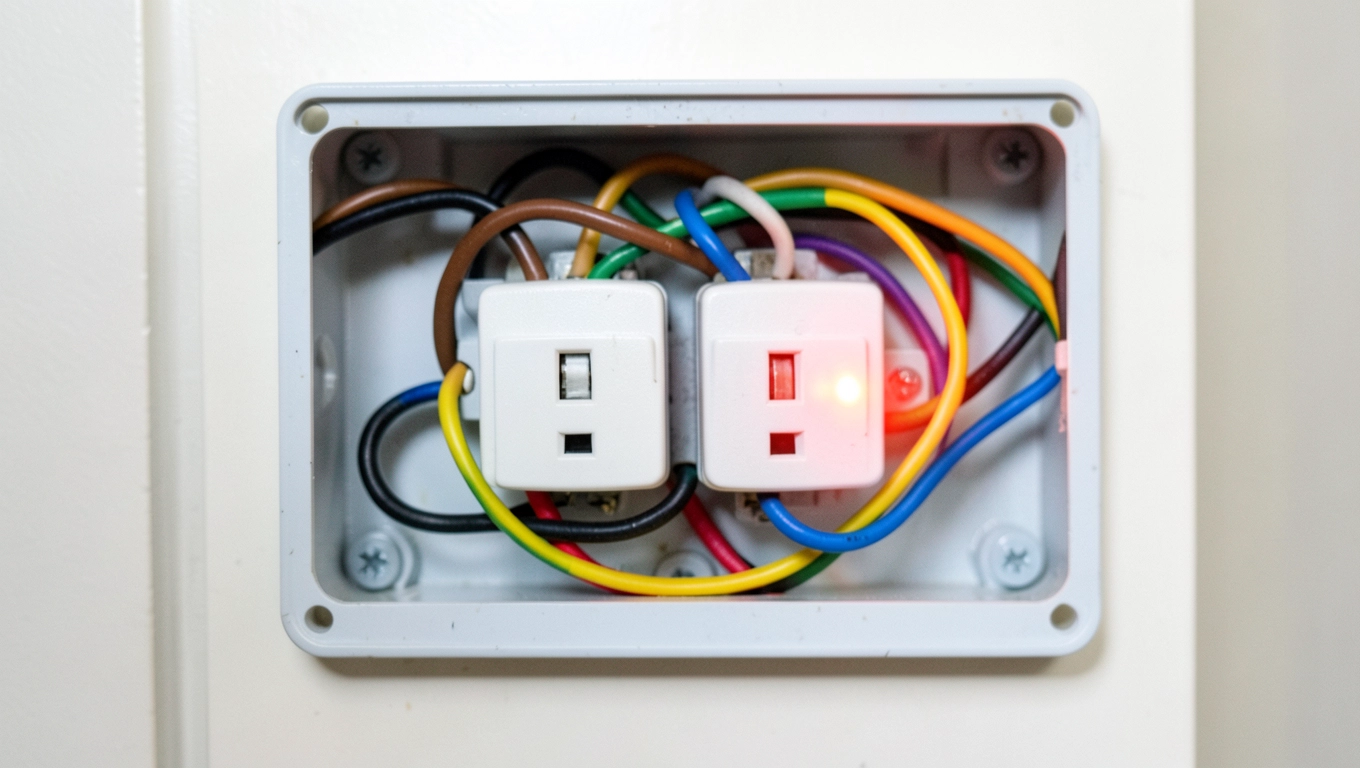

Podłączenie wyłącznika schodowego

Zanim sięgniesz po śrubokręt, jedno jest absolutnie niepodważalnewyłącz napięcie na bezpieczniku lub wyłączniku nadprądowym w rozdzielnicy, a potem sprawdź bezdotykowo miernikiem fazowym, że przy puszce instalacyjnej faktycznie nie ma napięcia. Prąd przemienny o napięciu 230 V nie daje drugiej szansy na korektę błędu, paraliż mięśni przy kontakcie ze źródłem uniemożliwia samodzielne uwolnienie się od przewodu, a czas do zatrzymania akcji serca jest liczony w sekundach. Jeśli nie masz pewności co do stanu instalacji lub jej topologii, zlecenie pracy licencjonowanemu elektrykowi jest decyzją, którą po prostu podejmujesz.

Gdy bezpieczeństwo jest pewne, cały montaż sprowadza się do prawidłowego przyporządkowania żył w puszce połączeniowej i w samych wyłącznikach. W typowej instalacji trójżyłowej kolory mają znaczenie umowne, ale nie zawsze są respektowane przez poprzednich wykonawców, sprawdź każdą żyłę miernikiem, nie ufaj barwom bezślepo. Zgodnie z normą PN-IEC 60446 brązowy lub czarny przewód to faza, niebieski to neutralny, a żółto-zielony to uziemienie. W kablu biegnącym między dwoma wyłącznikami muszą się znaleźć co najmniej trzy żyłydwie dla przewodów podróżnych i jedna dla fazy lub neutralnego, w zależności od tego, po której stronie układu zasilasz obwód.

Schemat okablowania krok po kroku wygląda takfaza z rozdzielnicy trafia do zacisku wspólnego (L) pierwszego wyłącznika. Dwie żyły, przewody podróżne, wychodzą z zacisków L1 i L2 tegoż wyłącznika i biegną do puszki pośredniej lub bezpośrednio do drugiego łącznika, gdzie trafiają odpowiednio do jego zacisków L1 i L2. Zacisk wspólny drugiego wyłącznika wyprowadza fazę już do lampy, dokładnie do zacisku fazowego oprawy. Neutralny przewód biegnie z rozdzielnicy prosto do lampy, z pominięciem obu łączników. Uziemienie trafia do metalowych obudów opraw i, jeśli łączniki mają metalowe ramki, do ich uziemień. Jeśli używasz kabla NYM-J 3×1,5 mm², to masz dokładnie trzy żyły robocze plus uziemienie, wystarczające do budowy prostego obwodu schodowego zasilanego z jednej strony.

Uwagamiędzy obydwoma wyłącznikami muszą biec dwa oddzielne przewody podróżne, nie jeden. Pokusy, żeby oszczędzić na kablu i użyć jednej żyły jako neutralnego „powrotu", a drugiej jako jedynego toru sygnałowego, kończą się układem, który albo nie działa w ogóle, albo działa tylko w jednej konfiguracji i nie reaguje na drugi wyłącznik. To pozornie logiczne uproszczenie jest po prostu błędem w rozumieniu topologii obwodu.

Przy wymianie istniejących wyłączników na nowe, na przykład gdy chcesz zastąpić stare, postarzałe obudowy nowoczesnym osprzętem, sprawdzenie zaciśnięcia żył jest równie ważne jak sama elektryczna poprawność połączeń. Zaciski śrubowe z czasem tracą siłę docisku wskutek rozszerzalności cieplnej miedzi i aluminium, każdy przepływ prądu ogrzewa złącze nieznacznie, cykl po cyklu powodując mikroluzy. Zbyt luźna żyła w zacisku generuje rezystancję przejścia, która z kolei produkuje ciepło nieproporcjonalne do przepływającego prądu. Puszka połączeniowa, która nagrzewa się wyraźnie w okolicach zacisku, to sygnał alarmowy, nie kosmetyczny problem.

Po zamknięciu puszek i zamontowaniu ramek przywróć napięcie i przetestuj układ w czterech kombinacjachdół/dół, dół/góra, góra/dół, góra/góra, po jednym wciśnięciu każdego z łączników. Lampa powinna zmieniać stan przy każdym naciśnięciu, niezależnie od tego, który z wyłączników obsługujesz. Jeśli przy jednej kombinacji zmiany stanu nie ma, a przy pozostałych jest, błąd leży w odwróconej żyle przewodu podróżnego. Zamiana L1 z L2 w jednym z łączników natychmiast rozwiąże problem.

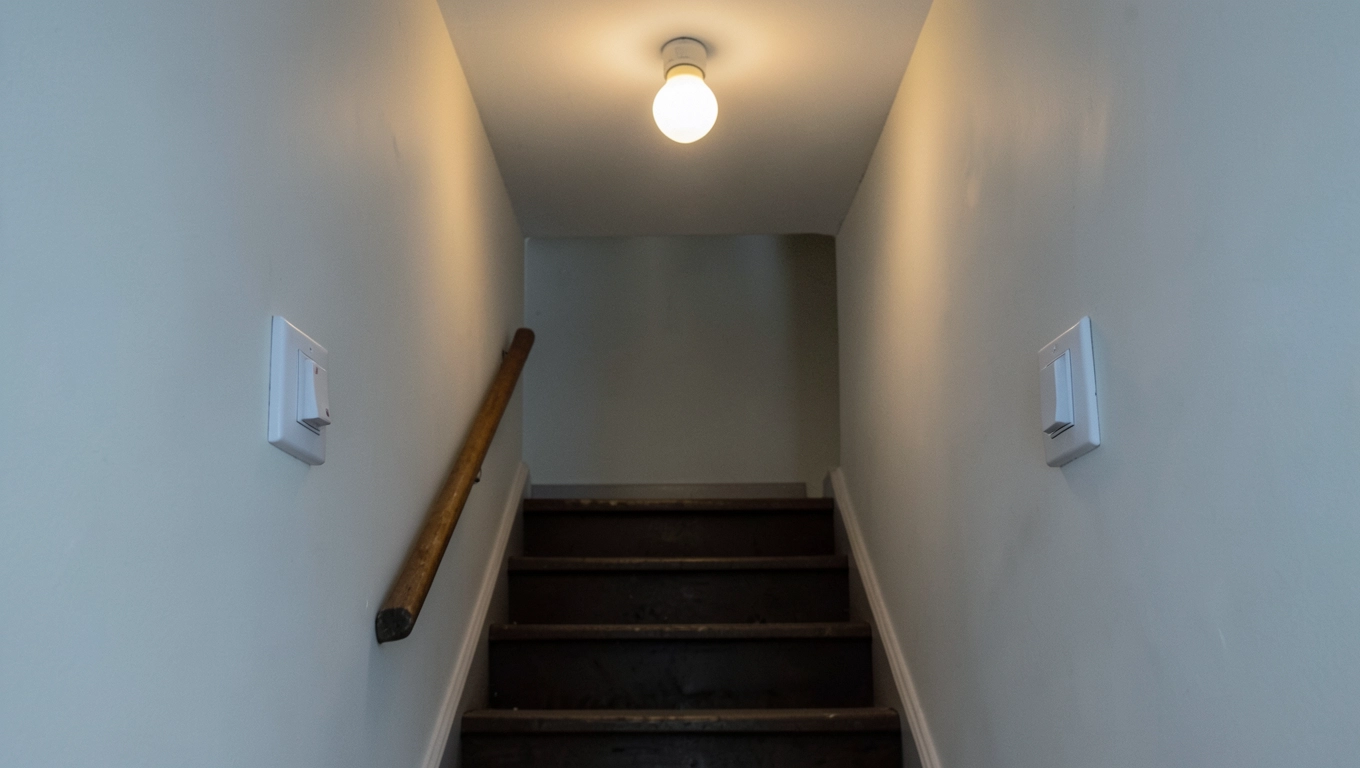

Wyłącznik schodowy z wielu miejsc

Dwa punkty sterowania to minimum na prostej klatce schodowej, ale już dłuższy korytarz prowadzący przez trzy kondygnacje albo garażowe przejście z osobnym zejściem do piwnicy stawiają pytanieco, jeśli potrzebujesz trzeciego, a może czwartego, miejsca, z którego można zapalić lub zgasić to samo światło? Klasyczna instalacja kablowa rozwiązuje ten problem za pomocą łącznika krzyżowego, oznaczonego symbolem „7". Montuje się go między parą łączników schodowych (typ „6"), wstawiając go w linię przewodów podróżnych, na każdy dodatkowy punkt sterowania przypada jeden łącznik krzyżowy.

Łącznik krzyżowy działa na zasadzie podwójnego przełącznika. Ma cztery zaciskidwie żyły wchodzące i dwie wychodzące. W jednym położeniu przepuszcza obie żyły równolegle, górna do górnej, dolna do dolnej. W drugim krzyżuje je, górna wchodzi w dolną i odwrotnie. Ten mechanizm krzyżowania pozwala zachować logikę XNOR dla całego łańcuchakażde przestawienie dowolnego elementu w szeregu odwraca stan obwodu. Teoretycznie można w ten sposób zbudować instalację z dowolną liczbą punktów sterowania, po dwa wyłączniki schodowe na końcach łańcucha i tyle łączników krzyżowych w środku, ile potrzebujesz dodatkowych miejsc włączania.

Rzeczywistość budowlana komplikuje jednak ten schemat. Doprowadzenie czterożyłowego kabla między wszystkimi punktami sterowania w istniejącym domu bez kucia ścian jest często niemożliwe lub prohibitywnie drogie. Tu właśnie pojawia się pole dla rozwiązań bezprzewodowych, które w ostatnich latach przeszły drogę od gadżetu dla entuzjastów do dojrzałej technologii instalacyjnej. Systemy radiowe działające na częstotliwości 433 MHz lub 868 MHz pozwalają dodać dowolny punkt sterowania bez fizycznego połączenia z istniejącą instalacją, nadajnik bezprzewodowy, zasilany baterią lub zbierający energię z naciśnięcia (tzw. energy harvesting), wysyła sygnał do odbiornika osadzonego w puszce z lampą.

Bezprzewodowe systemy sterowania oświetleniem bazujące na protokole EnOcean nie wymagają baterii w nadajniku, energia do wysłania sygnału pochodzi z impulsu mechanicznego naciśnięcia przycisku. Oznacza to, że taki wyłącznik może wisiał na ścianie bez żadnego okablowania zasilającego przez całe lata, nie wymagając żadnej obsługi technicznej. To szczególnie przydatne przy retroficie, modernizacji instalacji w mieszkaniach z epoki, gdzie kucie jest wykluczone.

Systemy Wi-Fi i Zigbee idą o krok dalej, integrując sterowanie oświetleniem z ekosystemami inteligentnego domu. Ściemniacz lub przekaźnik montowany bezpośrednio za lampą może odbierać polecenia od dowolnej liczby fizycznych przełączników, aplikacji mobilnej, asystenta głosowego lub automatyzacji opartej na harmonogramie czy czujniku ruchu. Z punktu widzenia elektrycznej zasady działania to zasadnicza zmianatradycyjny wyłącznik schodowy przenosi decyzję sterowania przez zmianę fizycznego stanu obwodu, podczas gdy inteligentny system przenosi ją przez protokół komunikacyjny, obwód do lampy jest zawsze zamknięty, a przełącznik jedynie wysyła komendę do sterownika. Oba podejścia osiągają ten sam efekt użytkowy, ale przez zupełnie różne mechanizmy.

Wybór między instalacją kablową a bezprzewodową rzadko jest kwestią czystej technicznej preferencji, decyduje o nim etap budowy lub remontu. Przy wznoszeniu domu od zera albo generalnym remoncie z otwartymi ścianami klasyczna instalacja z łącznikami schodowymi i krzyżowymi jest tańsza i prostsza w utrzymaniu przez całe dekady eksploatacjinie ma baterii do wymiany, nie ma oprogramowania do aktualizowania, nie ma punktów awarii poza mechanicznymi stykami. Przy modernizacji zamieszkałego budynku, gdzie odkuwanie bruzd generuje tygodnie kurzu i tysięcy złotych w robotach budowlanych, bezprzewodowe rozszerzenie istniejącej instalacji schodowej bywa jedynym rozsądnym wyjściem, i pod tym kątem warto je oceniać, nie jako gadżet, lecz jako pragmatyczne narzędzie.

Na koniec kwestia, o której rzadko się mówi wprostwyłącznik schodowy, czy to klasyczny kablowy, czy bezprzewodowy, nie zmienia nic w kwestii ochrony przeciwporażeniowej instalacji. Przewód fazowy jest przełączany przez oba łączniki, ale potencjał fazowy pozostaje obecny aż do ostatniego zamkniętego styku. Oznacza to, że nawet przy zgaszonej lampie jeden z odcinków obwodu może być pod napięciem, i właśnie dlatego przy każdej pracy przy oprawie, nawet przy z pozoru wyłączonym świetle, bezwzględnie odcinasz zasilanie w rozdzielnicy. Stan wyłącznika na ścianie nie mówi ci nic pewnego o bezpieczeństwie elektrycznym punktu świetlnego.
