Schemat podłączenia wyłącznika schodowego bez zgadywania

thermopanel 2026-03-25 11:35

Wchodzisz po schodach z siatkami pełnymi zakupów, drugą ręką szukasz przy ścianie punktu światła, a tu nic. Znajomy scenariusz, prawda? Podwójny włącznik schodowy rozwiązuje tę codzienną niedogodność w korytarzach, na klatkach schodowych, w sypialniach z dwoma wejściami, w garażach i salonach przechodnich, gdzie jedno źródło światła trzeba kontrolować z dwóch końców pomieszczenia. Poniżej znajdziesz zarówno schemat podłączenia wyłącznika schodowego, jak i konkretną instrukcję montażu krok po kroku, listę najczęstszych błędów oraz porównanie z wariantem krzyżowym i smart, żebyś przed pierwszym wkręceniem śrubokręta wiedział, co naprawdę dzieje się w puszce.

schemat podłączenia wyłącznika schodowego

Czym różni się wyłącznik schodowy pojedynczy, podwójny i krzyżowy

Zanim sięgniesz po narzędzia, warto zrozumieć, że nazwa „włącznik schodowy” oznacza całą rodzinę łączników, nie jeden konkretny produkt. Wspólną cechą jest tu obecność trzech zacisków roboczych, dzięki którym napięcie może być podawane na jeden z dwóch przewodów korespondencyjnych w zależności od położenia klawisza.

Wariant pojedynczy steruje jednym obwodem oświetleniowym z dwóch miejsc. Podwójny model, nazywany też świecącym schodowym, obsługuje dwa niezależne obwody z dwóch punktów jednocześnie, dzięki czemu jednym kompletem klawiszy włączysz kinkiet i lampę główną albo żyrandol z dwoma niezależnymi sekcjami żarówek.

Wersja krzyżowa pojawia się dopiero przy trzech lub więcej miejscach sterowania. Łącznik krzyżowy wstawia się pomiędzy dwa klasyczne schodowe i działa jak zwrotnica na szynach, bo posiada cztery zaciski dla przewodów komunikacyjnych. To rozróżnienie ma znaczenie praktyczne, ponieważ pomylenie wariantu oznacza konieczność wymiany puszki albo kucia ściany.

Typ łącznikaLiczba sterowanych obwodówLiczba punktów sterowaniaTypowe zastosowanie
Schodowy pojedynczy12Klatka schodowa, korytarz
Schodowy podwójny22Sypialnia, salon, garaż z dwoma wejściami
Krzyżowy13 i więcejDługi korytarz, schody piętrowe

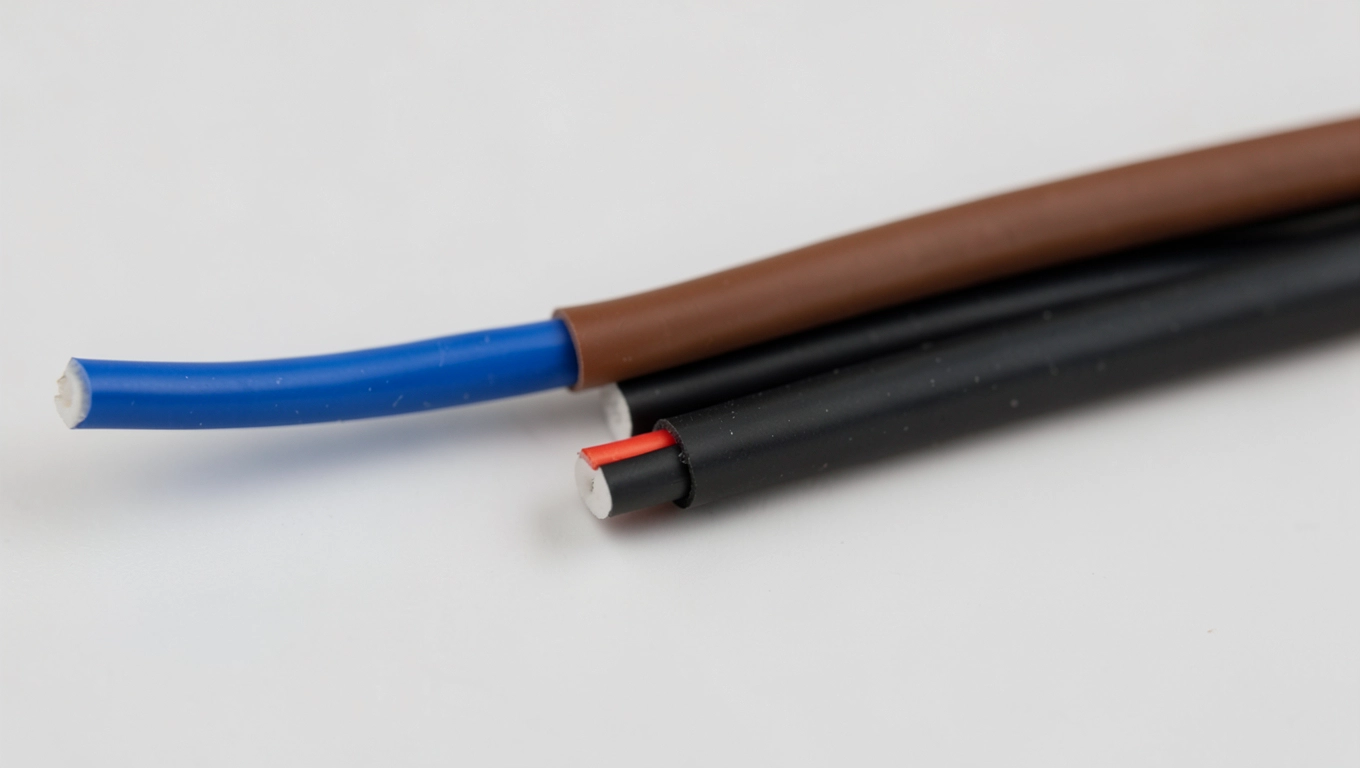

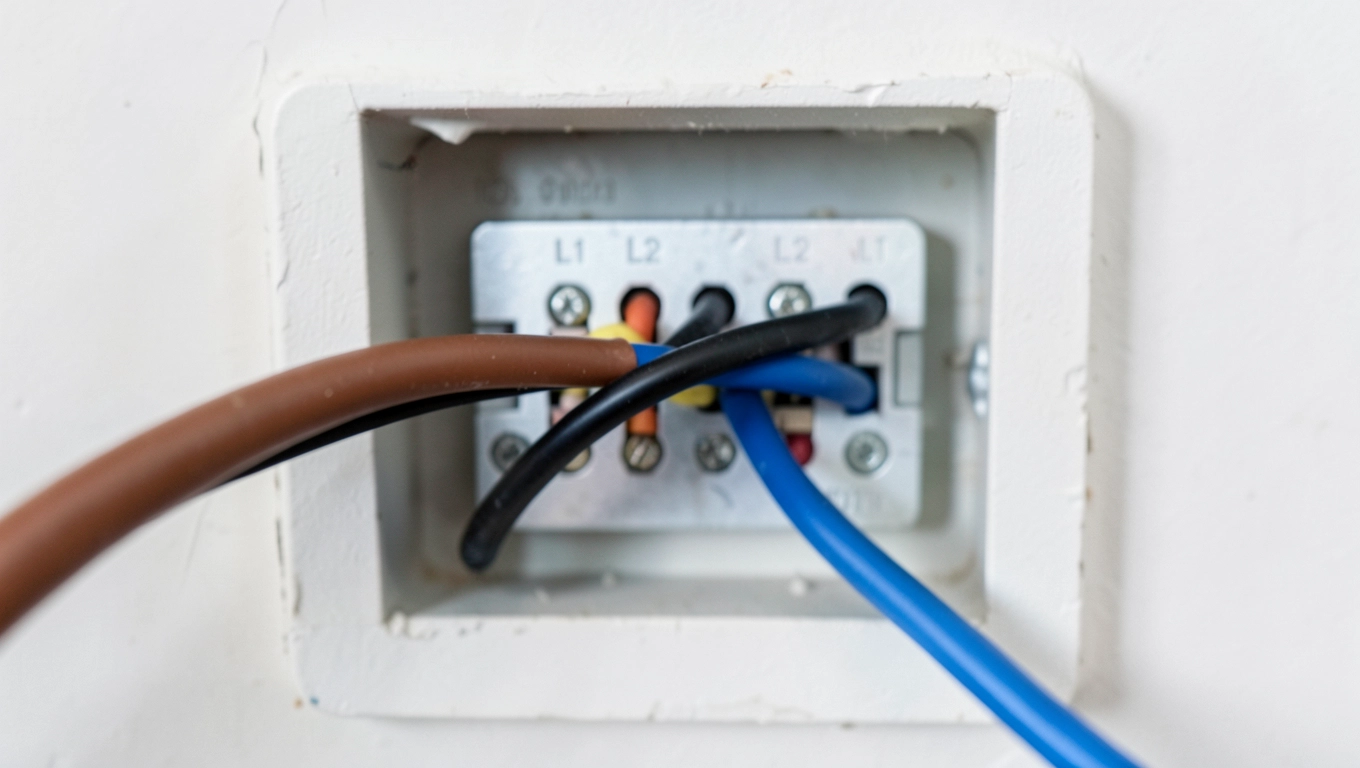

Oznaczenia przewodów L, N, PE w wyłączniku schodowym

Oznaczenia przewodów L, N, PE w wyłączniku schodowym

Każdy schemat podłączenia wyłącznika schodowego opiera się na tych samych symbolach naniesionych na tył obudowy lub bezpośrednio przy zaciskach. Poznanie ich przed otwarciem puszki oszczędza nerwów i eliminuje ryzyko odwrócenia biegunów.

L (faza) to przewód, na którym pojawia się napięcie 230 V względem ziemi. Zwykle ma kolor brązowy lub czarny. Do łącznika schodowego doprowadzasz fazę na wspólny zacisk oznaczony strzałką skierowaną do wewnątrz albo literą C, w zależności od producenta.

N (neutralny, neutral) ma barwę niebieską i stanowi drogę powrotną prądu do rozdzielni. Nigdy nie wchodzi do łącznika, trafia wprost do lampy i łączy się w puszcze przy żyrandolu.

PE (ochronny, żółto-zielony) odprowadza ewentualny prąd upływowy do ziemi. W obwodzie oświetleniowym przewód ochronny prowadzisz do metalowej oprawki lub kostki lampy, ale do samego łącznika nie podłączasz go wcale. Brak ciągłości PE w instalacji oświetleniowej to dziś jeden z najczęstszych powodów niezaliczonych odbiorów domu.

P1 i P2 to zaciski przewodów korespondencyjnych (nazywanych też komunikacyjnymi albo podróżnymi). Odchodzą od pierwszego łącznika schodowego i trafiają do identycznych zacisków w drugim łączniku. W podwójnym wariancie masz dwie pary takich przewodów: jedną dla obwodu pierwszego, drugą dla obwodu drugiego.

Jak podłączyć podwójny włącznik schodowy schemat krok po kroku

Jak podłączyć podwójny włącznik schodowy schemat krok po kroku

Poniższy schemat podłączenia wyłącznika schodowego podwójnego opisuje klasyczny układ z dwoma łącznikami na końcach pomieszczenia oraz oprawą zawierającą dwa niezależne źródła światła, na przykład żyrandolem z podziałem na sekcje A i B.

Krok 1. Z rozdzielni wyprowadzasz przewód fazowy L (brązowy) do puszki przy pierwszym łączniku (na dole schodów). Ten sam kabel możesz poprowadzić równolegle z przewodem neutralnym N (niebieskim) oraz ochronnym PE (żółto-zielonym). Taka wiązka nosi nazwę YDYp 3x1,5 mm² i jest najpopularniejszym wyborem w domowych obwodach oświetleniowych.

Krok 2. W puszce pierwszego łącznika podłączasz L do zacisku wspólnego (C albo strzałka do wewnątrz). Z dwóch zacisków P1 oraz P2 odchodzą przewody korespondencyjne do analogicznych zacisków w drugim łączniku. W wariancie podwójnym powtarzasz schemat dla drugiego klawisza, używając pary P3 i P4.

Krok 3. W puszce drugiego łącznika (na górze schodów) przewody korespondencyjne wpinasz w zaciski P1, P2 (oraz P3, P4 dla drugiego obwodu). Wspólny zacisk C pierwszego klawisza staje się teraz wyjściem fazy do pierwszej sekcji lampy. Analogicznie wyjście z C drugiego klawisza zasila drugą sekcję.

Krok 4. Do każdej lampy prowadzisz L z wyjścia łącznika, N bezpośrednio z rozdzielni oraz PE do zacisku ochronnego oprawki. Napięcie pojawia się w obwodzie wtedy i tylko wtedy, gdy oba łączniki ustawią się na ten sam przewód korespondencyjny. Stanowi to serce całego układu.

Opis schematu graficznego

Rysunek powinien przedstawiać prostokąt rozdzielni, dwa kwadraty łączników oznaczone cyframi 1 i 2, okrąg lampy podzielony na sekcję A i sekcję B, a pomiędzy nimi cztery linie przewodów: L (brązowa), N (niebieska), PE (żółto-zielona) oraz dwie pary przewodów korespondencyjnych (np. czarne) połączone strzałkami wskazującymi kierunek przepływu sygnału sterującego.

Zasada działania

Gdy oba łączniki wskazują ten sam przewód korespondencyjny, obwód się zamyka i lampa świeci. Przełączenie dowolnego z dwóch klawiszy zmienia ścieżkę i stan zapala bądź gasi. Dzięki temu każdy z domowników może zapalić światło na dole i zgasić je na górze albo odwrotnie, bez konieczności wracania do punktu startu.

⚠️ Praca przy napięciu 230 V niesie ryzyko porażenia, które w skrajnych przypadkach kończy się zatrzymaniem akcji serca. Przed otwarciem puszki wyłącz bezpiecznik w rozdzielni, a następnie próbnikiem napięcia potwierdź brak potencjału na przewodach. Jeżeli instalacja w budynku wykorzystuje starszy układ TN-C bez wydzielonego PE, montaż łącznika schodowego poprzedź konsultacją z elektrykiem z uprawnieniami SEP.

Instrukcja montażu podwójnego włącznika schodowego w 8 krokach

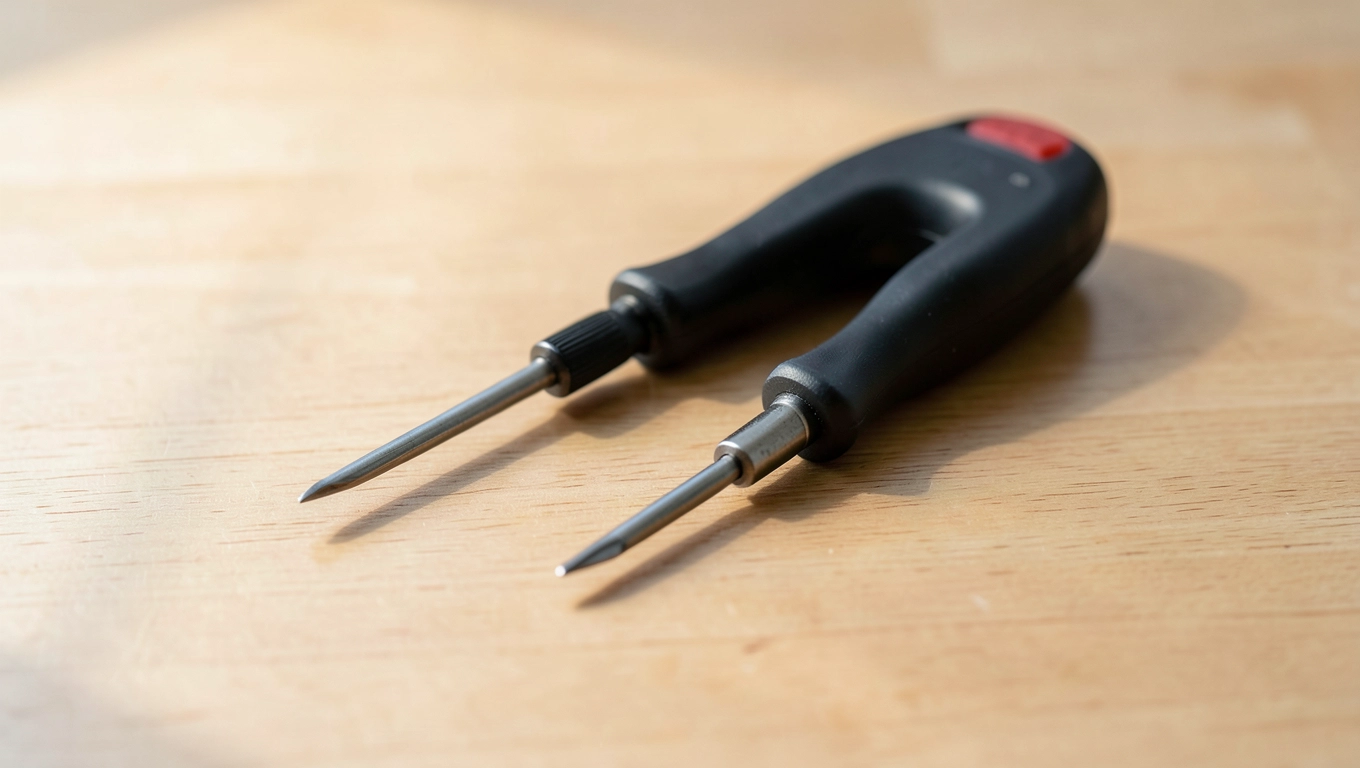

Instrukcja montażu podwójnego włącznika schodowego w 8 krokach

Przejdź do działania dopiero wtedy, gdy masz pod ręką komplet narzędzi oraz wydrukowany schemat podłączenia wyłącznika schodowego podwójnego. Pośpiech w pracy z prądem to najczęstsza przyczyna wypadków przy amatorskich instalacjach.

  1. Wyłącz bezpiecznik obwodu oświetleniowego w rozdzielni. Na wszelki wypadek zaklej go karteczką z napisem „nie włączać”, żeby domownik nie zrobił tego przypadkiem.
  2. Sprawdź próbnikiem brak napięcia na wszystkich przewodach w puszce. Próbnik dotykasz do izolacji, nie do gołego rdzenia, bo sam możesz stać na mokrej posadzce.
  3. Przygotuj przewody: obetnij nadmiar, zdejmij 10 mm izolacji z końcówek, skręć żyły z miedzi wielodrutowej, aby nie rozsypywały się w zacisku śrubowym.
  4. Podłącz pierwszy łącznik: fazę L wkręć we wspólny zacisk C, przewody korespondencyjne w P1 i P2 oraz (w wariancie podwójnym) w P3 i P4.
  5. Poprowadź przewody korespondencyjne do puszki drugiego łącznika. Najlepiej użyj przewodu YDYp 4x1,5 mm², w którym dwie żyły pełnią rolę komunikacyjną dla pierwszego obwodu, a dwie kolejne dla drugiego.
  6. Podłącz drugi łącznik w identyczny sposób, pamiętając o lustrzanym odbiciu: ten sam porządek P1-P4 i wspólny C trafia teraz na wyjście do lampy.
  7. Połącz lampy: faza z wyjścia C pierwszego klawisza prowadzi do sekcji A, faza z wyjścia C drugiego klawisza do sekcji B. Przewód N połącz wszystkie sekcje w puszcze żyrandola, PE poprowadź do zacisku ochronnego każdej oprawki.
  8. Włącz zasilanie i przetestuj oba klawisze w obu lokalizacjach. Sprawdź wszystkie cztery kombinacje: A włączone, B włączone, oba włączone, oba wyłączone.

? Rada praktyka: zanim zamkniesz puszkę i wkręcisz ramkę klawisza, zrób telefonem zdjęcie gotowych połączeń. Gdy za pół roku zajdzie potrzeba podpięcia dodatkowego oświetlenia albo wymiany łącznika, ten jeden kadr zaoszczędzi Ci wielu minut rozplątywania kabli.

Jaki przewód do wyłącznika schodowego przekroje i kolorystyka

Jaki przewód do wyłącznika schodowego przekroje i kolorystyka

Norma PN-HD 60364-5-52 dopuszcza stosowanie przewodów miedzianych o przekroju 1,5 mm² w obwodach oświetleniowych przy mocy do 3680 W dla pojedynczego zabezpieczenia B10. W praktyce domowej instalacji podwójny łącznik schodowy steruje najczęściej kinkietem o mocy 40 W i lampą główną 60 W, więc obciążenie wielokrotnie mieści się poniżej limitu.

Dla pewności warto zastosować przewód 2,5 mm², zwłaszcza gdy w przyszłości planujesz wymianę żyrandola na mocniejszy model LED albo halogenowy. Różnica w cenie materiału wynosi kilka złotych za metr, a zapas przekroju poprawia bezpieczeństwo termiczne instalacji.

Przekrój żyłyPrąd długotrwałyMaksymalna moc (230 V)Zastosowanie
1,0 mm²15 A3450 WObwody sterowania, sygnałowe
1,5 mm²17,5 A4025 WOświetlenie mieszkaniowe
2,5 mm²24 A5520 WObwody mieszane, gniazdka

Kolorystyka izolacji to umowa, nie prawo, ale konsekwentne przestrzeganie barw eliminuje pomyłki przy serwisie. Faza L: brązowy lub czarny. Neutralny N: niebieski. Ochronny PE: żółto-zielony. Przewody korespondencyjne w schemacie podłączenia wyłącznika schodowego podwójnego najczęściej oznacza się kolorem czarnym, szarym bądź czerwonym, tak aby odróżniały się od reszty wiązki.

Najczęstsze błędy przy podłączaniu wyłącznika schodowego

Najczęstsze błędy przy podłączaniu wyłącznika schodowego

Statystyki serwisowe wskazują, że ponad połowa usterek w domowych obwodach schodowych wynika z pięciu powtarzalnych błędów. Poznanie ich przed montażem pozwala uniknąć poprawek w tynku.

Błąd 1: brak przewodu ochronnego PE w puszcze. W starszych budynkach wiele obwodów oświetleniowych wykonano jeszcze w układzie TN-C, gdzie funkcję ochronną pełnił przewód neutralny. Po modernizacji do TN-C-S konieczne jest doprowadzenie PE do każdej oprawy z metalową obudową.

Błąd 2: pomylenie zacisku wspólnego C z przewodem korespondencyjnym. Skutek? Oba łączniki sterują lampą tylko w jednej kombinacji, w pozostałych światło gaśnie lub świeci stale, niezależnie od położenia klawisza.

Błąd 3: za cienkie przewody korespondencyjne. Żyła 0,75 mm² nie spełnia wymagań normy i nagrzewa się przy większym obciążeniu. Bezpieczny minimum to 1,5 mm².

Błąd 4: brak puszki podtynkowej albo montaż łącznika bezpośrednio w tynku. Łącznik schodowy wymaga stabilnego mocowania, a kostka połączeniowa powinna być dostępna do rewizji.

Błąd 5: niedokręcone zaciski śrubowe. Luźna śruba powoduje iskrzenie, które z czasem wypala styk i prowadzi do przegrzania zacisku. Moment dokręcania w łącznikach modułowych wynosi zwykle 0,8-1,2 Nm.

⚠️ Objawem zbyt luźnego zacisku bywa delikatny trzask przy przełączaniu klawisza, a w skrajnym przypadku ciemny nalot na izolacji przewodu. Gdy tylko poczujesz zapach spalenizny albo zauważysz przebarwienie, natychmiast wyłącz bezpiecznik i popraw połączenie.

Włącznik schodowy a krzyżowy kiedy wstawić krzyżowy

Wariant krzyżowy (nazywany też świecącym krzyżowym lub uniwersalnym) wchodzi do gry przy trzech lub więcej punktach sterowania. Typowy scenariusz to schody piętrowe z wejściem na parterze, półpiętrze i piętrze albo długi korytarz z trzema drzwiami.

W takim układzie wstawiasz dwa łączniki schodowe (na końcach) i dowolną liczbę krzyżowych pomiędzy nimi. Łącznik krzyżowy ma cztery zaciski dla przewodów komunikacyjnych: dwie pary połączone w taki sposób, że przełącznik zamienia je miejscami niczym zwrotnica kolejowa.

Schemat podłączenia włącznika schodowego podwójnego z elementem krzyżowym wygląda analogicznie do wersji z dwoma schodowymi, ale w środku łańcucha pojawia się dodatkowy moduł z czterema zaciskami zamiast dwóch. Koszt elementu krzyżowego jest wyższy o kilkanaście złotych, a jego montaż niewiele różni się od klasycznego łącznika.

Element układuLiczba zacisków komunikacyjnychPozycja w łańcuchuFunkcja
Schodowy podwójny2 pary (P1/P2, P3/P4)KońcowyWybór kierunku fazy
Krzyżowy4 (P1/P2 oraz P3/P4)PośredniZwrotnica
Schodowy pojedynczy1 paraKońcowyWybór kierunku fazy

Smart alternatywy bez kucia ścian

Gdy instalacja jest już gotowa i nie chcesz otwierać tynku, pozostają rozwiązania działające w istniejącej wiązce przewodów. Sterowanie smart opiera się na małym module montowanym w puszcze przy lampie, którym zarządzasz przez Wi-Fi, Bluetooth albo Zigbee.

Moduły przekaźnikowe umieszczane za łącznikiem albo w puszcze żyrandola pozwalają zachować obecne łączniki schodowe i jednocześnie dodać sterowanie z aplikacji. Konfiguracja wymaga zasilania 230 V oraz przewodu neutralnego w puszce, co w starszych instalacjach bywa problematyczne.

Warianty z wbudowanym zasilaniem (tak zwane Shelly 1L czy Sonoff ZBMINI) pobierają niewielki prąd przez obciążenie i działają nawet bez doprowadzonego N. Minusem jest konieczność podpięcia kondensatora dołączanego do zestawu albo ryzyko migotania LED przy niskim poborze.

Czujnik ruchu PIR z funkcją ściemniania to trzecia opcja, która eliminuje konieczność szukania włącznika w ciemności. Montaż czujnika w oprawce żyrandola albo w narożniku klatki schodowej trwa kilkanaście minut, a oświetlenie zapala się automatycznie i gaśnie po ustawionym czasie.

? Czy wiesz, że wiele nowoczesnych opraw LED współpracuje z protokołem Tuya bez potrzeby centralnego huba? Sterujesz żyrandolem głosowo przez asystenta albo harmonogramem w aplikacji, a schemat podłączenia wyłącznika schodowego zostaje nietknięty, bo moduł wpinany jest równolegle do istniejącego obwodu.

Najczęściej zadawane pytania o wyłącznik schodowy podwójny

Czy podwójny włącznik schodowy wymaga większej puszki? Tak, w ścianie potrzebujesz puszki podtynkowej o głębokości minimum 60 mm, aby pomieścić większą liczbę przewodów. W przypadku pojedynczego łącznika schodowego wystarczy 45 mm.

Jak sprawdzić, czy łącznik działa poprawnie bez włączania zasilania? Użyj miernika ciągłości w trybie buzzer. Po dotknięciu sondami wspólnego zacisku C i zacisków P1, P2 usłyszysz sygnał w jednym położeniu klawisza i ciszę w drugim. Powtórz test dla każdego klawisza osobno.

Czy można zastosować podwójny włącznik schodowy do wentylatora łazienkowego? Tak, pod warunkiem że wentylator ma izolowaną elektronikę i nie wymaga sterowania napięciem ściemniania. W praktyce lepiej poprowadzić wentylator z osobnego obwodu ze standardowym łącznikiem, aby uniknąć zakłóceń.

Czy da się połączyć dwa podwójne łączniki schodowe z jedną lampą? Nie. W takiej konfiguracji stracisz niezależność obwodów i lampa będzie reagować na przypadkowe kombinacje klawiszy. Do wielopunktowego sterowania jedną lampą służy łącznik krzyżowy.

Jaka jest żywotność mechanizmu łącznika schodowego? Typowy mechanizm modułowy wytrzymuje od 40 do 100 tysięcy cykli przełączeń. Przy dziesięciu przełączeniach dziennie to około 11-27 lat pracy.

Kiedy wezwać elektryka z uprawnieniami SEP

Samodzielny montaż podwójnego łącznika schodowego w domu jednorodzinnym nie wymaga uprawnień budowlanych, o ile nie ingerujesz w instalację za licznikiem energetycznym. Gdy jednak w grę wchodzi modernizacja rozdzielni, przeróbka tablicy bezpiecznikowej albo wymiana przewodu w ścianie nośnej, warto skorzystać z pomocy fachowca z uprawnieniami SEP grupy 1 do 1 kV.

Elektryk z uprawnieniami wystawi protokół pomiarów, w którym potwierdzi skuteczność ochrony przeciwporażeniowej, rezystancję izolacji oraz ciągłość przewodu PE. Dokument taki przydaje się przy odbiorze domu, ubezpieczeniu nieruchomości oraz ewentualnych reklamacjach.

Koszt robocizny za punkt oświetleniowy waha się od 80 do 180 zł w zależności od regionu i zakresu prac. Cena obejmuje zwykle kucie bruzdy, ułożenie przewodu, montaż puszki i łącznika oraz podłączenie lampy.

? Rada praktyka: jeżeli instalujesz podwójny włącznik schodowy w starszym mieszkaniu w bloku z wielkiej płyty, sprawdź wcześniej schemat rozdzielni. W wielu budynkach obwody oświetleniowe poprowadzone są przewodem aluminiowym o przekroju 1,5 mm², który wymaga specjalnych zacisków Al/Cu oraz smaru kontaktowego.

Schemat podłączenia wyłącznika schodowego podwójnego sprowadza się do trzech zasad: faza L trafia na wspólny zacisk pierwszego łącznika, para przewodów korespondencyjnych łączy oba łączniki, a wyjście z drugiego łącznika zasila lampę. Wymiana przewodu neutralnego N w żadnym punkcie nie przecina się z łącznikiem.

Bezpieczeństwo instalacji oświetleniowej zależy od dwóch elementów: wyłączonego bezpiecznika oraz poprawnie dokręconych zacisków śrubowych. Reszta schematu jest logiczna i powtarzalna, dzięki czemu opanowanie podwójnego łącznika otwiera drogę do bardziej złożonych układów z elementem krzyżowym czy smart modułem.

Przy trzech lub więcej punktach sterowania wstaw pomiędzy schodowe moduły krzyżowe. Gdy natomiast wolisz zachować istniejącą instalację i jedynie dodać funkcje smart, wybierz moduł przekaźnikowy w puszcze żyrandola albo czujnik ruchu. Każde z tych rozwiązań da się zrealizować w kilkanaście minut bez kucia ścian, a efekt końcowy odczujesz codziennie przy wchodzeniu po schodach z pełnymi reklamówkami.

Na koniec warto zwrócić uwagę na normy zabezpieczeń. Norma PN-HD 60364-5-53 precyzuje, że obwody oświetleniowe powinny być chronione wyłącznikiem nadprądowym o charakterystyce B i prądzie znamionowym nieprzekraczającym 16 A. Dodatkowo przewód ochronny PE musi być ciągły od rozdzielni do każdej oprawy, a jego przekrój w obwodzie oświetleniowym wynosi minimum 1,5 mm² dla miedzi. Te dwie zasady w połączeniu ze schematem podłączenia wyłącznika schodowego podwójnego stanowią komplet wytycznych, dzięki którym instalacja przetrwa dekady bez przeglądu.
