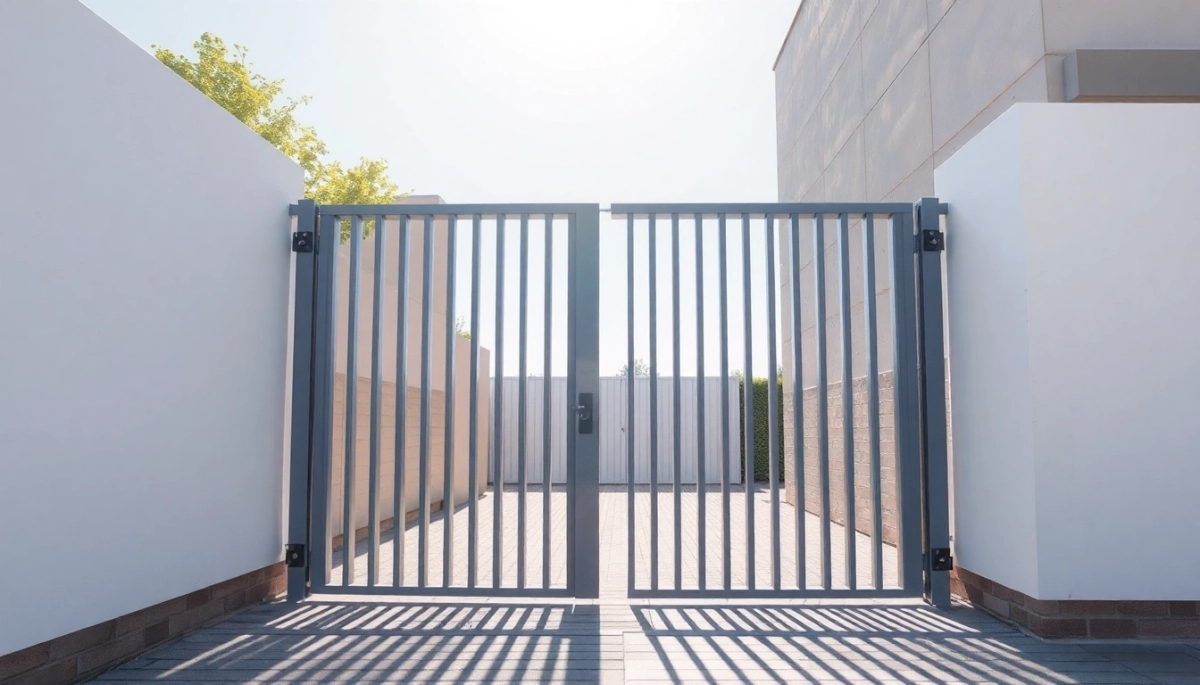

Jak obliczyć kąt otwarcia bramy bez błędów

Jeśli skrzydło bramy nie otwiera się pod przewidywanym kątem albo napęd zatrzymuje się przed przeszkodą, problem zwykle tkwi w geometrii ruchu, a nie w sile siłownika. Jak obliczyć kąt otwarcia bramy? Najprościej zmierzyć kąt między położeniem zamkniętym a docelowym położeniem skrzydła, korzystając z poziomicy, kątomierza albo funkcji kątowej w telefonie. Dla otwarcia większego niż 90° trzeba dodatkowo sprawdzić promień zataczanego łuku, miejsce mocowania siłownika i szerokość przejazdu, bo każdy z tych wymiarów zmienia przebieg skrzydła.

• Wzór na promień łuku skrzydła bramy
• Kąt otwarcia a napęd do bramy skrzydłowej
• Najczęstsze błędy przy pomiarze kąta bramy

Wzór na promień łuku skrzydła bramy

Promień łuku opisuje okrąg, po którym porusza się dowolny punkt sztywno połączony z zawiasem. Dla bramy jednoskrzydłowej pozostaje on stały niezależnie od kąta otwarcia, ponieważ długość skrzydła nie ulega zmianie. Najłatwiej obliczyć go ze wzoru r = d / sin α, gdzie d oznacza odległość mierzonego punktu od osi zawiasu, a α kąt od położenia bazowego.

Gdy punktem odniesienia jest koniec skrzydła, wzór przyjmuje postać r = L / sin α. Przykładowo dla skrzydła długości 1,5 m i kąta 90° promień wynosi 1,5 m. Przy kącie 120° wartość rośnie do około 1,73 m, ale sam wzór nie mówi jeszcze, czy taki ruch zmieści się na podjeździe.

Położenie końca bramy w układzie współrzędnych można wyznaczyć za pomocą równań x = r · sin α oraz y = r · (1 − cos α). Oś x pokazuje wysunięcie skrzydła prostopadłe do płaszczyzny zamkniętej bramy, natomiast y wskazuje przesunięcie równoległe do jej pierwotnego położenia. Takie obliczenie pozwala sprawdzić, czy łuk nie wchodzi w rabatę, chodnik, słupek albo sąsiednie skrzydło.

W praktyce warto wykonać szkic w skali. Zaznacza się na nim oś zawiasu, długość skrzydła, kąt otwarcia, krawężnik, mur oraz stałe przeszkody. Nawet niewielkie przesunięcie zawiasu o 20 mm potrafi zmienić tor ruchu o kilka centymetrów przy szerokim przejeździe, dlatego geometria powinna wynikać z rzeczywistych wymiarów.

Najprostszy pomiar terenowy polega na odmierzeniu od osi zawiasu dwóch boków trójkąta prostokątnego. Jeśli bok prostopadły do bramy wynosi 1,0 m, a odległość od zawiasu do punktu pomiarowego 1,5 m, kąt otwarcia wynosi około 41,8°. Wynik uzyskasz z funkcji arcsin, czyli α = arcsin(a / c).

Kąt otwarcia a szerokość przejazdu

Kąt otwarcia bramy wpływa na efektywną szerokość przejazdu, lecz nie jest z nią równoważny. Dla światła wjazdu o szerokości B można obliczyć poziome odsunięcie końca skrzydła od osi zawiasu wzorem a = L · sin α. Przy długości skrzydła 1,8 m kąt 90° daje odsunięcie 1,8 m, a kąt 120° około 1,56 m, ale wtedy koniec przesuwa się też do przodu.

Przy otwarciu 100° efekt jest odwrotny, ponieważ maksymalne odsunięcie pojawia się przy 90°. Dalsze otwieranie zwiększa wysunięcie w kierunku posesji i może zwężać przejazd przy krawężniku. Z tego powodu porównanie samych wartości kąta prowadzi do błędnych wniosków, jeśli pomija się długość skrzydła.

Minimalną szerokość użytkową wyznacza się dla najmniejszego akceptowalnego położenia otwartego, a nie dla maksymalnego kąta z katalogu napędu. Dla samochodu osobowego często przyjmuje się około 2,5 m światła, lecz lokalne uwarunkowania mogą wymagać większej wartości. Należy również zachować przestrień manewrową zgodną z przepisami techniczno-budowlanymi, w tym z rozporządzeniem w sprawie warunków technicznych budynków i ich usytuowania.

Kąt 90° nie oznacza automatycznie wygodnego wjazdu. Gdy zawiasy znajdują się za słupkiem, trawnikiem albo murem, otwarte skrzydło może tworzyć wąski przesmyk mimo szerokiego nominalnie wjazdu.

Kąt otwarcia a napęd do bramy skrzydłowej

Siłownik do bramy skrzydłowej powinien pokonywać zaplanowany kąt otwarcia bez nadmiernego obciążenia zawiasów. Najważniejsza jest nie tylko długość siłownika, lecz także odległość jego punktu mocowania od osi zawiasu. Zbyt krótki wysięg nie osiągnie wymaganego położenia, a zbyt długi może wywierać duży moment na bramę przy małych kątach.

Siłę potrzebną do poruszania skrzydła można w uproszczeniu oszacować z przeciążenia wynikającego z masy, grawitacji i niesymetrycznego położenia środka ciężkości. Dla ciężkiego, źle wyważonego skrzydła zawiasy muszą znosić dodatkowy moment, który rośnie wraz z odległością obciążenia od osi obrotu. Napęd o dużej mocy nie skoryguje krzywych zawiasów, zapadniętego fundamentu ani zbyt wysokiego progu.

Przy wyborze rozwiązania warto rozróżnić trzy podstawowe warianty. Ich parametry i orientacyjne koszty przedstawia poniższe zestawienie.

Siłownik liniowy sprawdza się przy typowej bramie o masie do kilkuset kilogramów, jeśli podłoże jest stabilne, a skrzydło nie uderza o przeszkodę. Nie należy stosować go na krzywym, mocno obciążonym skrzydle, ponieważ jego praca wzmacnia boczne obciążenia zawiasów. Napęd podziemny ma sens przy ograniczonej przestrzeni na słupku, ale jego skrzynia wymaga prawidłowego odwodnienia i możliwości konserwacji. Wersja przegubowa lepiej przenosi siłę, lecz zajmuje więcej miejsca i gorzej znosi niedokładne ustawienie geometrii.

Nie montuj siłownika wyłącznie według maksymalnego kąta podanego przez producenta. Parametr ten osiąga się przy określonej długości skrzydła, masie, wyważeniu i położeniu punktu mocowania. Przekroczenie realnych warunków pracy prowadzi do przegrzewania silnika oraz szybszego zużycia przekładni.

Promień pracy siłownika i punkt mocowania

Ramię siłownika zatacza własny łuk, którego promień wynosi rₛ = l · sin β, gdzie l oznacza długość siłownika, a β kąt między jego osią a podstawą układu odniesienia. Nie jest to jednak pełny model mechanizmu, ponieważ podczas otwierania zmieniają się zarówno długość robocza, jak i kierunek działania siły. Dokładne dopasowanie wymaga zwykle danych producenta albo programu konfiguracyjnego.

Punkt mocowania powinien znajdować się możliwie blisko zawiasu, lecz nie tak, aby ruch siłownika blokował się przy starcie. Zbyt duża odległość od osi zwiększa moment obrotowy, natomiast zbyt mała zmniejsza użyteczny prześwit i może powodować kolizję ze słupkiem. Po ustawieniu połączenia ręcznie przesuń skrzydło przez pełny zakres ruchu.

Nowoczesne centrale sterujące zwykle rozpoznają konieczność zatrzymania przy wzroście obciążenia. Nie wolno jednak traktować ogranicznika siły jako zamiennika prawidłowego wyważenia. Stałe zadziałanie przy krawężniku może oznaczać zły montaż, a nie zbyt czułe ustawienie.

Najczęstsze błędy przy pomiarze kąta bramy

Najczęściej kąt mierzy się od niewłaściwej płaszczyzny. Brama może stać lekko otwarta, słupki mogą być przesunięte względem siebie, a zawiasy mogą nie leżeć na jednej osi. Przed pomiarem ustaw skrzydło w pozycji bazowej i przyłóż długą łatę do krawędzi konstrukcji, aby wykluczyć skręcenie.

Drugi błąd to przyjmowanie kąta 90° jako wartości znamionowej bez sprawdzenia rzeczywistego położenia. Kątomierz elektroniczny trzeba wyzerować na zamkniętym skrzydle i ustawić jego bazę równolegle do osi obrotu. W przeciwnym razie odczyt może zawierać błąd przekraczający 2°.

Trzeci problem pojawia się przy mierzeniu tylko krótkiego fragmentu skrzydła. Zgodnie z geometrią kątowego ruchu każdy punkt sztywnej bramy obraca się o ten sam kąt, ale promień zależy od odległości od zawiasu. Pomiar przy końcu jest bardziej miarodajny dla przejazdu, natomiast punkt blisko zawiasu lepiej nadaje się do kontroli samej osi obrotu.

Często pomija się także luzy zawiasów. Skrzydło o masie 200 kg może zanim ruszy zmienić położenie o kilka milimetrów, co przy długim ramieniu przesuwa koniec o kilka centymetrów. Warto skontrolować pionowość zawiasów, poziom słupka i osadzenie łożysk, ponieważ regulacja tych elementów ogranicza niepotrzebne obciążenia.

Wykonaj trzy pomiary i zapisz najmniejszy, średni oraz największy wynik. Różnica większa niż 2° między powtórzeniami oznacza zwykle luz, nierówność podłoża albo błędne bazowanie kątomierza.

Normy i bezpieczeństwo użytkowania

Projekt automatyki powinien uwzględniać wymagania norm z serii PN-EN 13241 dotyczącej bram, drzwi i bram przemysłowych oraz norm związanych z napędami i bezpieczeństwem użytkowania. Właściwości eksploatacyjne części mechanicznych konstrukcji nośnych regulują między innymi normy serii PN-EN 1990 i PN-EN 1993. Nie zastępują one projektu konkretnej bramy, ale wskazują, jak oceniać obciążenia, nośność i trwałość.

Szczególnej kontroli wymagają miejsca zgniotu między skrzydłem, słupkiem i siłownikiem. Stosuje się w nich listwy bezpieczeństwa, ograniczniki ruchu oraz zabezpieczenia przed przytrzaśnięciem, zgodne z przeznaczeniem danego systemu. Napęd powinien zatrzymać i odwrócić ruch po wykryciu przeszkody, lecz sposób działania zabezpieczenia trzeba dobrać do układu bramy, a nie tylko do masy skrzydła.

Roboty budowlane oraz wymagania dotyczące obiektów i ich usytuowania reguluje polskie prawo budowlane, zwłaszcza ustawa z dnia 7 lipca 1994 r. Prawo budowlane oraz rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. W instalacji automatyki istotne są również wymagania właściwych przepisów przeciwpożarowych, jeśli brama stanowi element wydzielenia pożarowego.

Nie stosuj napędu podziemnego tam, gdzie skrzynia będzie zalewana przez wodę gruntową lub opadową. Wilgoć niszczy uszczelnienia, sprzyja korozji i ogranicza dostęp serwisowy. Z kolei siłownika przegubowego nie warto wybierać przy wąskim przejeździe, jeśli mechanizm zmniejsza światło poniżej wymaganej wartości.

Wartość kąta należy traktować jako parametr projektowy, a nie właściwość samej bramy. Ten sam kąt 110° może być bezpieczny dla lekkiego skrzydła na sztywnych zawiasach i niebezpieczny dla ciężkiej konstrukcji z głębokim osadzeniem. Przed zakupem napędu wykonaj pełny szkic, sprawdź luzy, zmierz promień łuku i skonsultuj wynik z osobą odpowiedzialną za projekt mechaniczny. Jeśli planujesz otwarcie powyżej 120°, wybierz rozwiązanie, które ma potwierdzony zakres pracy dla podobnej długości, masy i sposobu mocowania skrzydła.

Źródła danych i podstawy prawne

PN-EN 13241, Bramy, drzwi i bramy przemysłowe. Norma wyrobu, właściwości eksploatacyjne. PN-EN 1990, Podstawy projektowania konstrukcji. PN-EN 1993, Projektowanie konstrukcji stalowych. Ustawa z dnia 7 lipca 1994 r. Prawo budowlane, Dz.U. z późniejszymi zmianami. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Dz.U. z późniejszymi zmianami. Polskie Normy są dostępne w internetowym katalogu Polskiego Komitetu Normalizacyjnego, pzn.pl.
