Odpowietrzanie podłogówki z zaworem RTL – szybki poradnik
Szumienie w rurach, zimne strefy na podłodze i zawór, który reaguje jakby był przyklejony. Jeśli twoje ogrzewanie podłogowe zaczyna pracować nierówno, w dziewięciu przypadkach na dziesięć winowajcą jest powietrze uwięzione w pętli, a nie usterka samego źródła ciepła. Odpowietrzanie podłogówki z zaworem RTL różni się od klasycznego układu z rozdzielaczami, bo cała regulacja i odcinanie opiera się na jednym elemencie przy każdej sekcji.
- Kiedy zawór RTL szumi lub nie grzeje objawy zapowietrzenia
- Odpowietrzanie podłogówki z zaworem RTL krok po kroku
- Najczęstsze błędy przy odpowietrzaniu ogrzewania podłogowego
Kiedy zawór RTL szumi lub nie grzeje objawy zapowietrzenia
Powietrze w instalacji podłogowej nie zachowuje się tak samo jak w tradycyjnych grzejnikach. Nie słychać charakterystycznego bulgotania przy pierwszym uruchomieniu, bo pętla pracuje przy niskiej temperaturze zasilania (zwykle 35-45°C) i małym spadku ciśnienia, rzędu 0,1-0,3 bar. W takich warunkach mikropęcherzyki nie opadają swobodnie, lecz utrzymują się w zawiesinie, tworząc coś w rodzaju „ciepłej mgły” wewnątrz przewodu.
Najczęściej spotykanym sygnałem jest nierównomierne nagrzewanie posadzki. Strefa przy rozbiegu pętli jest wyraźnie cieplejsza niż przy powrocie, choć termostat pokazuje, że zawór powinien pracować prawidłowo. To klasyczny efekt termiczny powietrze izoluje, więc woda omija fragmenty rury i układ zaczyna „karmić” tylko część podłogi.
Kolejny objaw to szum albo delikatny świst dochodzący z szafki rozdzielaczowej lub z samego zaworu. Dźwięk nasila się, gdy pompa obiegowa wchodzi na wyższe obroty. W takim układzie powietrze działa jak miniaturowa turbina przepływając przez przewężenie zaworu, generuje kawitację, którą słychać jako metaliczny pisk.
Warto też zwrócić uwagę na sam zawór RTL. Jeśli jego kapturek lub pokrętło regulacyjne nie reaguje płynnie albo porusza się skokowo, to najczęściej oznacza, że wewnątrz osadził się mikropęcherzyk powietrza i blokuje membranę. Zawór przestaje wtedy działać jak automatyczny ogranicznik przepływu i zaczyna zachowywać się jak zawór dwupozycyjny raz otwarty, raz zamknięty, bez żadnej płynnej regulacji.
Zaniepokoić powinna też sytuacja, gdy jedna pętla podłogowa grzeje wyraźnie mocniej niż sąsiednie, mimo że wszystkie mają identyczne nastawy na rozdzielaczu. W prawidłowo odpowietrzonej instalacji różnica temperatury powierzchni posadzki pomiędzy pętlami nie powinna przekraczać 2°C. Większe odchylenie to niemal pewny znak zapowietrzenia jednej z sekcji.
Odpowietrzanie podłogówki z zaworem RTL krok po kroku

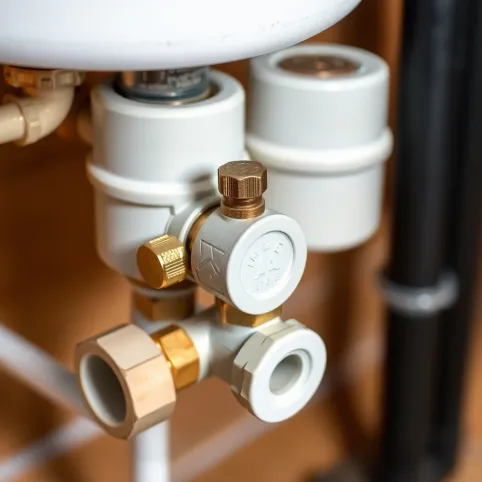

Zanim sięgniesz po klucz, upewnij się, że masz dostęp do prawidłowego punktu odpowietrzania. W instalacjach z zaworem RTL odpowietrznik najczęściej znajduje się bezpośrednio na korpusie zaworu mały mosiężny lub niklowany element z gniazdem sześciokątnym lub radełkowaną główką. W starszych realizacjach spotyka się też odpowietrzniki automatyczne na belce rozdzielacza.
Przygotowanie co wyłączyć i co ustawić
Wyłącz pompę obiegową. To absolutna podstawa bezpieczeństwa przy pracującej pompie ciśnienie w układzie potrafi wyrzucić wodę z odpowietrznika na kilkadziesiąt centymetrów, a przy nieszczelnym zaworze na całą ścianę. Odczekaj pełną minutę, aż przepływ ustanie i ciśnienie się ustabilizuje.
Zamknij zawór odcinający na zasilaniu danej pętli. W rozdzielaczu z zaworami RTL każda sekcja ma swój zawór odcinający (na zasilaniu) i zawór regulacyjny (na powrocie). Zamknięcie zasilania sprawi, że w pętli nie pojawi się świeże powietrze po odkręceniu odpowietrznika.
Przygotuj mały pojemnik i szmatkę odpowietrzanie wiąże się z wyciekiem niewielkiej ilości wody, zwykle od 50 do 200 ml. Podłoga w okolicy szafki powinna być zabezpieczona, bo woda z instalacji podłogowej bywa brązowa od osadów tlenków żelaza.
Właściwe odpowietrzanie ruch kluczem i obserwacja
Delikatnie odkręć odpowietrznik o ćwierć lub pół obrotu. Kręć powoli, bo gwałtowne otwarcie spowoduje chaotyczny wypływ wody i trudniej będzie złapać moment, w którym powietrze przejdzie w wodę. Słuchaj pierwsza faza to syk uchodzącego gazu, potem krótkie pryskanie i wreszcie cienki, równomierny strumień wody.
Kiedy z odpowietrznika zacznie lecieć ciągły strumień bez pęcherzyków, zakręć go z powrotem. Standardowy moment dokręcenia to około 3-5 Nm, czyli lekko ponad „palcami”, bez używania przedłużacza na kluczu. Zbyt mocne dokręcenie uszkodzi uszczelkę i wymusi jej wymianę.
Otwórz ponownie zawór odcinający zasilanie i obserwuj, czy w ciągu minuty nie pojawią się nowe pęcherzyki w przezroczystym fragmencie rozdzielacza (jeśli taki masz). Jeśli instalacja jest wyposażona w rotametry lub wskaźniki przepływu, sprawdź, czy ich pływak unosi się stabilnie i nie drży chaotycznie drganie pływaka to kolejny sygnał resztek powietrza w pętli.
Uruchomienie i kontrola poprawności
Włącz pompę obiegową i odczekaj pięć minut. W tym czasie woda pod ciśnieniem roboczym (zwykle 1,2-1,8 bar dla instalacji podłogowej) popchnie ewentualne resztki powietrza do najwyższego punktu. Po tym czasie powtórz odpowietrzanie, bo często dopiero drugie podejście uwalnia pęcherzyki, które przy pierwszym były jeszcze „przyklejone” do ścianek rury.
Skontroluj temperaturę posadzki po godzinie pracy. Różnica pomiędzy najcieplejszym a najchłodniejszym miejsciem w obrębie jednej pętli nie powinna przekraczać 1,5°C dla rur PE-Xa 16×2 oraz 2°C dla rur PE-RT II 16×2 (wartości wg normy PN-EN ISO 22391-2 dotyczącej przewodów z tworzywa stosowanych w ogrzewaniu podłogowym).
Najczęstsze błędy przy odpowietrzaniu ogrzewania podłogowego
Zbyt mocne dokręcenie odpowietrznika to plaga instalacji, które ktoś próbował „domknąć na siłę”. Uszczelka EPDM w odpowietrzniku pracuje poprawnie tylko przy momencie 3-5 Nm; przekroczenie tej wartości powoduje trwałe odkształcenie i konieczność wymiany elementu. Często objawia się to kapaniem wody po kilku dniach od odpowietrzania.
Odpowietrzanie przy pracującej pompie to drugi najczęstszy błąd. Pompa wytwarza podciśnienie w strefie ssawnej, co sprawia, że zamiast wypuszczać powietrze, odpowietrznik zasysa je z powrotem. Efekt jest taki, że po zakończeniu „odpowietrzania” układ ma tyle samo gazu co na początku, a instalator jest przekonany, że zrobił robotę.
Kolejny problem to odpowietrzanie bez wcześniejszego sprawdzenia ciśnienia w instalacji. Jeśli manometr pokazuje poniżej 0,8 bar, odpowietrzanie nie ma sensu w układzie brakuje czynnika roboczego, a powietrze będzie się zbierać ponownie po kilku godzinach pracy. Prawidłowe ciśnienie dla podłogówki to 1,2-1,8 bar w stanie zimnym.
Wielu użytkowników zapomina też o odpowietrzeniu filtra siatkowego przed pompą. Filtr o średnicy oczek 0,5 mm zapycha się drobinami kamienia kotłowego i mułu, ograniczając przepływ. Układ pozornie odpowietrzony dalej szumi, bo pompa nie jest w stanie przetłoczyć wymaganej ilości wody przez zabrudzony filtr.
Błędem jest również odkręcanie odpowietrznika bez pojemnika na wodę. Woda z instalacji podłogowej zawiera inhibitory korozji i glikol propylenowy (jeśli instalacja pracuje na mieszance przeciwzamrożeniowej), które mogą zostawić trwałe plamy na drewnianej podłodze lub parkiecie. Ślady po takim wycieku są niemal niemożliwe do usunięcia bez cyklinowania.
Ostatni, często pomijany błąd, to odpowietrzanie zaworu RTL bez jednoczesnej kontroli nastawy wartości kv. Po usunięciu powietrza membrana zaworu może zmienić pozycję roboczą. Bez ponownego ustawienia wartości przepływu (odczytywanej z nastawnego pierścienia zaworu) instalacja będzie działać z nieprawidłowym bilansem hydraulicznym.
Kiedy samodzielne odpowietrzanie nie wystarczy
Jeśli po dwóch pełnych cyklach odpowietrzania objawy nie ustępują, przyczyną może być nieszczelność połączenia w posadzce, zbyt niskie ciśnienie wstępne w naczyniu wzbiorczym lub błąd projektowy w doborze średnic. W takiej sytuacji dalsze odkręcanie odpowietrzników mija się z celem i warto zlecić diagnostykę z manometrem różnicowym oraz kamerą termowizyjną.
Zgodnie z PN-EN 1264-4 (Systemy ogrzewania podłogowego Część 4: Montaż) każda pętla powinna być odpowietrzona przed pierwszym uruchomieniem i poddana próbie ciśnieniowej 3 bar przez 30 minut bez spadku.
Regularna kontrola ciśnienia co cztery miesiące i odpowietrzanie raz w sezonie wystarczą, by utrzymać prawidłową pracę podłogówki przez lata. Częstsze interwencje zwykle sygnalizują nieszczelność lub problem z naczyniem wzbiorczym.
Dane techniczne zaworu RTL i normy przewodów podłogowych: PN-EN 1264-1:2012, PN-EN ISO 22391-2:2010, dokumentacja producentów osprzętu instalacyjnego dostępna w katalogach technicznych, oraz wytyczne ITB nr 384/2002 dotyczące ogrzewania podłogowego w budynkach mieszkalnych. Szczegółowe wartości ciśnień i temperatur zasilania dla instalacji z zaworami RTL można znaleźć w kartach katalogowych renomowanych producentów armatury grzewczej oraz w serwisie informacji technicznej Norma PRO (norma.pro).
