Jak podłączyć 4 wyłączniki schodowe – schemat i kroki

Słuchaj, każdy z nas kiedyś klął pod nosem, schodząc po ciemnych schodach i szukając włącznika na ślepo, a co dopiero w większym domu z wieloma kondygnacjami. Podłączenie czterech wyłączników schodowych to sposób, by światło włączać i gasić z dowolnego piętra czy korytarza, bez irytujących biegów. Rozłożymy to na części: od prostego schematu z przewodami korespondencyjnymi, przez zasadę działania obwodu, po krok-po-kroku montaż i testy, żebyś zrobił to sam, bezpiecznie i bez nerwów.

• Schemat podłączenia 4 wyłączników schodowych
• Zasada działania wyłączników schodowych
• Potrzebne przewody i materiały
• Przygotowanie puszek i instalacji
• Podłącanie przewodu fazowego
• Podłączanie przewodów korespondencyjnych
• Testowanie podłączenia wyłączników
• Pytania i odpowiedzi

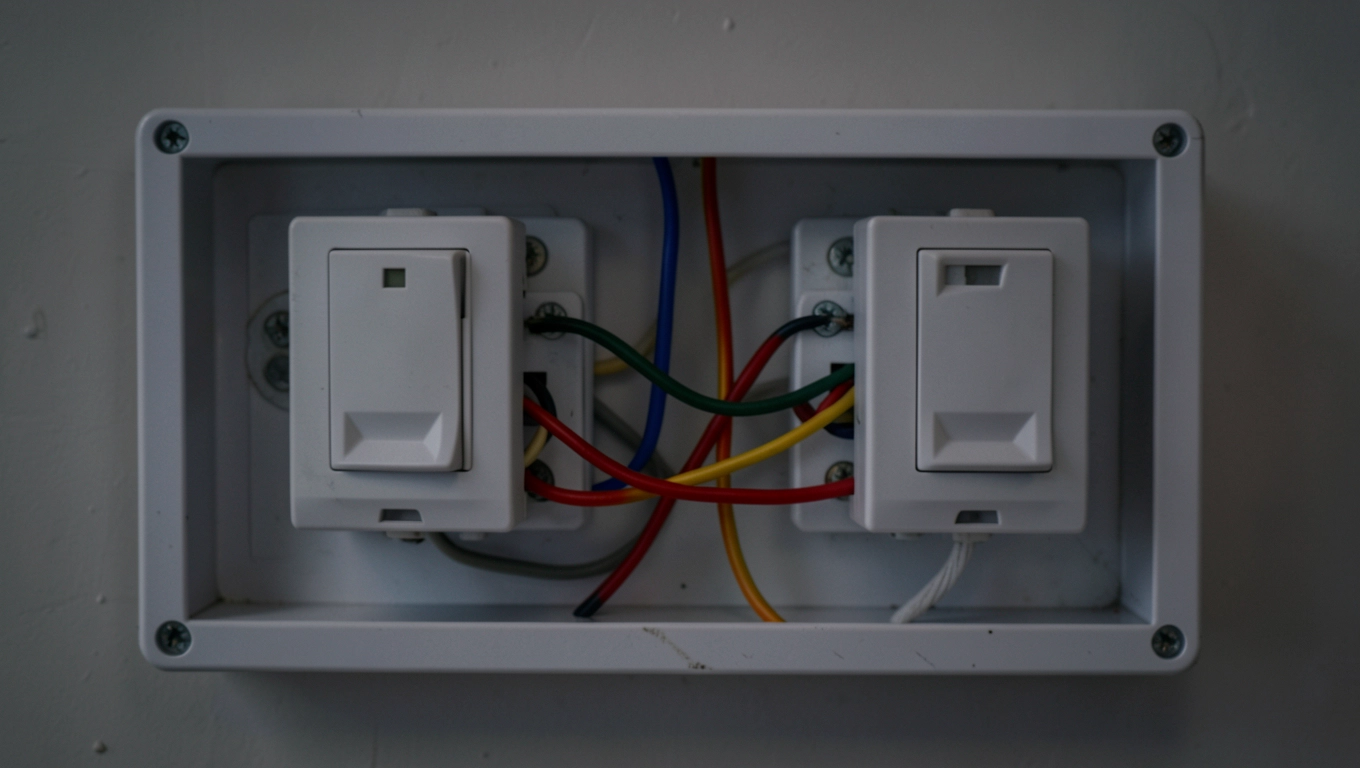

Schemat podłączenia 4 wyłączników schodowych

Podstawowy schemat dla czterech wyłączników schodowych opiera się na rozszerzeniu klasycznej pary, gdzie każdy kolejny punkt dodaje parę przewodów podróżników. Masz cztery puszki: S1 na parterze, S2 i S3 na piętrze, S4 na poddaszu. Faza L wchodzi do zacisku wspólnego pierwszego wyłącznika, a z niego biegną dwa podróżniki do drugiego, krzyżowo podłączone. Między kolejnymi po dwa przewody, łącznie sześć korespondencyjnych między puszkami. Na końcu z czwartego wyłącznika faza trafia do lampy, neutralny N osobno do każdej puszki i lampy.

Przed jakimikolwiek pracami odłącz główny prąd na rozdzielni i sprawdź napięciem, czy obwód jest martwy to podstawa normy PN-HD 60364-6.

Wyłączniki muszą być typu schodowego przerzutowego, z trzema zaciskami: L (wspólny), P1 i P2 (podróżniki). Schemat wizualizujemy tak: od S1.P1 do S2.L, S1.P2 do S2.P1; od S2.P2 do S3.L, plus dodatkowy podróżnik z S2.P1 do S3.P2 wait, precyzyjnie użyć tabeli połączeń dla jasności.

Dowiedz się więcej o Czy wyłącznik krzyżowy można podłączyć jako schodowy

Tabela pokazuje pełne połączenia pamiętaj, że podróżniki krzyżują się parami, by każdy przełącznik zmieniał stan obwodu. W domach z otwartymi przestrzeniami taki układ sprawdza się na korytarzach czy loftach, gdzie wchodzisz z dowolnej strony. Schemat jest uniwersalny dla instalacji jednofazowej 230V.

Zasada działania wyłączników schodowych

Wyłączniki schodowe działają na zasadzie przerzutnika: każdy naciśnięcie zmienia stan z otwartego na zamknięty lub odwrotnie, niezależnie od poprzedniego. W parze prąd płynie przez podróżniki, zamykając obwód tylko gdy włączniki są w przeciwnych pozycjach. Dodając kolejne, mnożysz impulsy: faza przechodzi przez wspólny zacisk, podróżniki przekazują sygnał dalej, aż do lampy. To jak sztafeta każdy biegacz odwraca kierunek pałeczki.

Dla czterech punktów mechanizm się nie komplikuje: parzysta liczba zamkniętych styków zamyka obwód. Wchodzisz na dół, włączasz faza leci; na górze wyłączasz przerywasz. Bez względu na kombinację, zawsze jeden manewr zmienia wszystko. W przeciwieństwie do zwykłych włączników, tu nie ma stałego prądu przez styki minimalne zużycie.

Dowiedz się więcej o Wyłącznik schodowy jak podłączyć

Jeśli masz starszą instalację, sprawdź, czy wyłączniki są impulsowe zwykłe dwukierunkowe nie dadzą rady na cztery punkty bez przekaźnika.

Trend open space w nowych domach sprawia, że taki system to must-have: sterujesz światłem z kuchni, salonu czy przedpokoju bez wstawania. Ulga po montażu jest ogromna koniec z bieganiem po ciemku.

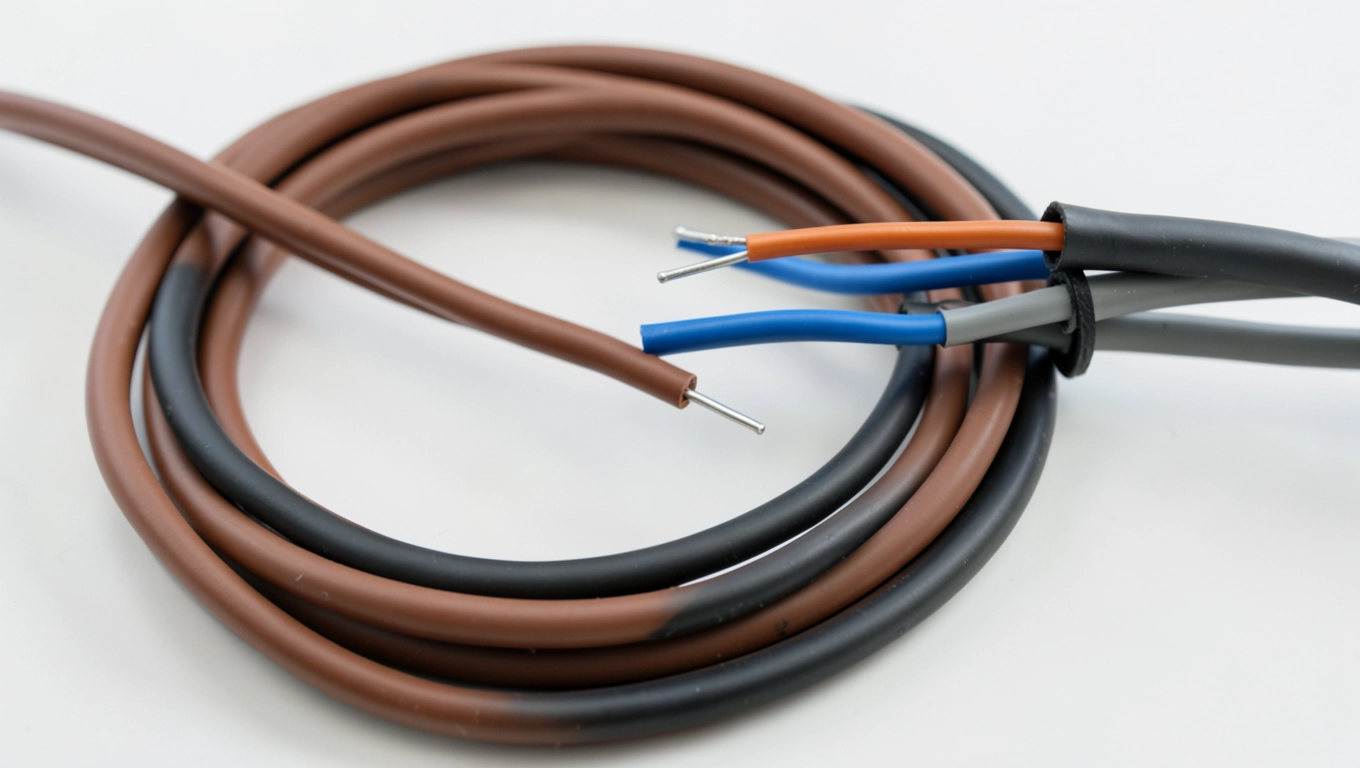

Potrzebne przewody i materiały

Do obwodu z czterema wyłącznikami weźmiesz przewody 1,5 mm²: brązowy na fazę L, niebieski na N, czarny i szary na podróżniki. Między puszkami poprowadź po sześć żył korespondencyjnych dwie pary na odcinek między S1-S2, S2-S3, S3-S4. Do lampy dochodzi 2x1,5 mm². Kup cztery wyłączniki schodowe trójzaciskowe, puszki podtynkowe lub natynkowe, taśmę izolacyjną i multimetr.

Może Cię zainteresować też ten artykuł Jak podłączyć wyłącznik schodowy schemat

• Wyłączniki schodowe: 4 szt., ok. 20-30 zł/szt.
• Przewód YDYp 5x1,5 mm² na podróżniki (lub osobne żyły): 20-30 m.
• Przewód 3x1,5 mm² na L+N+PE: 10 m.
• Puszki instalacyjne: 4 szt. + do lampy.
• Narzędzia: śrubokręt, zaciskarka, multimetr.

Całość wyjdzie taniej niż elektryk poniżej 300 zł materiałów. Wybierz przewody miedziane, nie aluminiowe, dla trwałości. W 2024 roku standard to skrętka ekranowana na dłuższe dystanse, by uniknąć zakłóceń.

Koszty zależą od sklepu, ale zawsze sprawdzaj homologację CE i zgodność z PN-EN 60669-1 dla wyłączników.

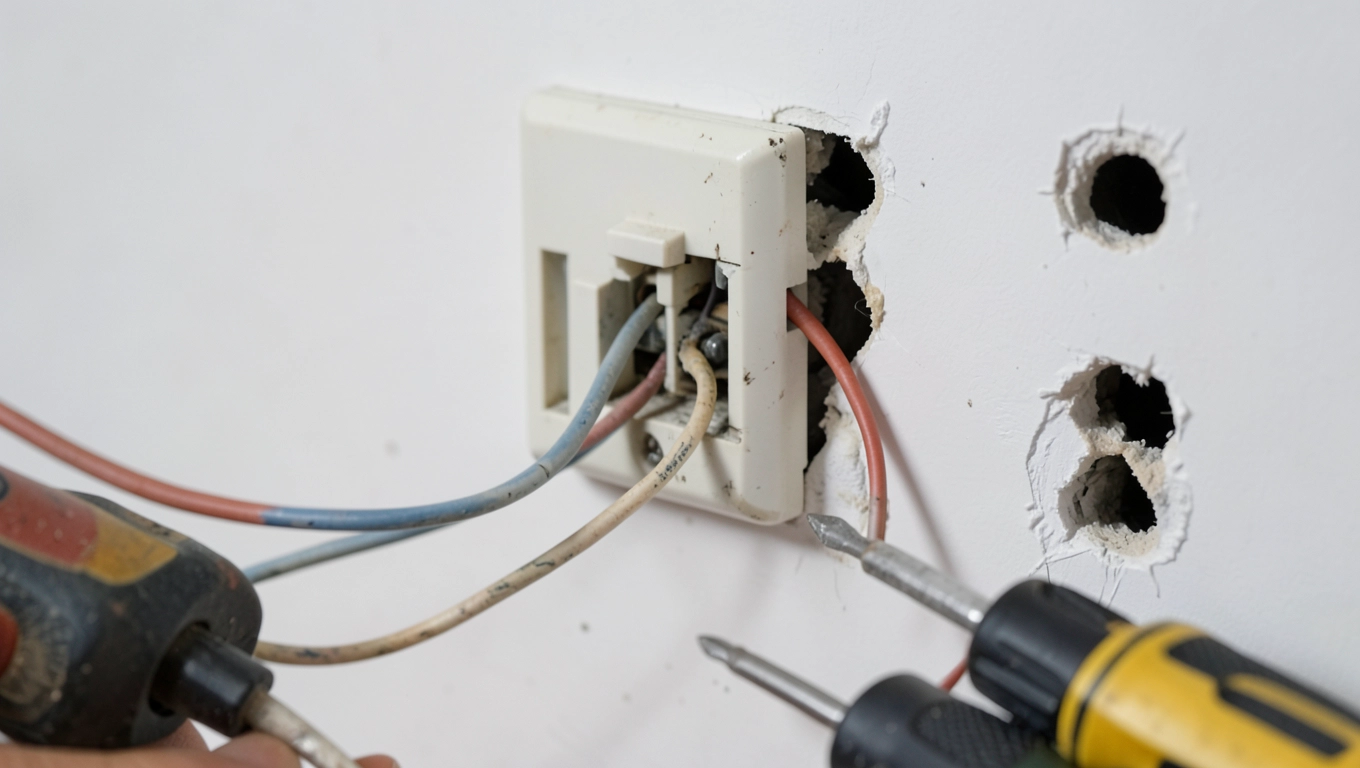

Przygotowanie puszek i instalacji

Zacznij od wyłączenia prądu i demontażu starych włączników odkręć śruby, wyciągnij delikatnie, by nie uszkodzić przewodów. Wywierć otwory na nowe puszki, jeśli brak głębokość min. 50 mm na wyłącznik. Wsuń puszki w ścianę, zamocuj rozetkami lub zaprawą. Przepuść przewody korespondencyjne: od pierwszej puszki po wszystkie, oznacz końce taśmą (np. "S1-P1"). Neutralny N podłącz osobno do każdej.

Oczyść zaciski, sprawdź izolację zero przetarć. W domach z cegły puszek natynkowych unikniesz kuć. Dla sufitowych lamp zaplanuj dostęp z drabiny.

Uziemienie PE obowiązkowe podłącz do każdej puszki i lampy, zgodnie z PN-HD 60364-5-54.

Etap przygotowania to 80% sukcesu dobrze poprowadzone przewody oszczędzą godzinę grzebania później.

Podłącanie przewodu fazowego

Faza L z rozdzielni idzie prosto do zacisku wspólnego L pierwszego wyłącznika S1 użyj zacisku śrubowego, dokręć mocno. Od S1.L wychodzą podróżniki P1 i P2 do S2. W S2 podłącz P1 z S1 do zacisku L S2, a P2 z S1 do P1 S2 krzyżowo, to klucz. Neutralny N skręć w każdej puszce i poprowadź do lampy.

Nie podłączaj fazy nigdzie indziej tylko do S1, reszta to impulsy. Użyj koszykówek na połączenia wielożyłowe. Sprawdź ciągłość omomierzem przed zasypaniem.

• Krok 1: S1 L <- faza L.
• Krok 2: S1 P1 -> S2 L.
• Krok 3: S1 P2 -> S2 P1.
• Krok 4: Powtórz dla S2 P2 -> S3 L i S2 P1 (drugi) -> S3 P2.

Po fazie zamocuj wyłączniki w puszkach, ale nie włączaj prądu następny przewody korespondencyjne.

Podłączanie przewodów korespondencyjnych

Między S2 a S3: z S2 P2 do S3 L, dodatkowy podróżnik z S2 P1 do S3 P2. Analogicznie S3 P1 do S4 L, S3 P2 do S4 P1. Z S4 P2 faza leci do zacisku L lampy. Oznacz przewody kolorami lub naklejkami, by nie pomylić par. Skręć dokładnie, izoluj taśmą zero luźnych końcówek.

Większe dystanse wymagają grubszych żył, ale 1,5 mm² starczy na 50 m. W starych instalacjach dodaj skrzynkę rozdzielczą po drodze.

Użyj testera fazy na każdym etapie świeci tylko na L S1.

Dla czterech punktów to sześć przewodów między puszkami poprowadź je równolegle w rurce ochronnej, unikając skrzyżowań z innymi obwodami.

Testowanie podłączenia wyłączników

Włącz prąd na rozdzielni, sprawdź multimierzem napięcie 230V na L S1 reszta martwa. Naciśnij S1: lampa powinna zapalić, faza na S1 P1/P2. Idź do S2, naciśnij gaśnie, faza przeskakuje dalej. Testuj sekwencyjnie każdy wyłącznik, kombinacje parzyste/nieparzyste światło zmienia stan za każdym razem.

• Test 1: Włącz S1 światło ON.
• Test 2: Naciśnij S2 OFF.
• Test 3: S3 ON, S4 OFF.
• Test 4: Losowe kombinacje zawsze działa.

Jeśli nie bangla, sprawdź krzyżowe połączenia podróżników najczęstszy błąd. Brak N? Lampy migają. Po testach zamknij puszki, ciesz się systemem na schodach czy korytarzu.

Problemy? Wyłącz prąd i wzywaj elektryka nie ryzykuj porażenia.

Po udanym teście poczujesz ulgę cztery punkty sterowania to komfort na lata, zwłaszcza w domu z wieloma wejściami.
