Łącznik schodowy działa tylko w jedną stronę? Metoda 3 na 3

Łącznik schodowy, który działa tylko w jedną stronę, to klasyczny objaw skrzyżowania dwóch żył roboczych w miejscu, gdzie powinna biec przelotka zasilająca, albo pomylenia wspólnego zacisku L z jednym ze styków przełącznych. W starych instalacjach, gdzie wszystkie przewody mają ten sam czarny lub biały kolor, problem staje się podwójny: nie dość, że lampa reaguje tylko z jednego końca korytarza, to jeszcze nie wiadomo, który drucik jest który. Metoda 3 na 3 pozwala dojść do prawidłowego połączenia wyłącznie metodą prób i korekt, bez miernika, bez znajomości schematu i bez demontażu całej puszki.

• Metoda 3 na 3 bez miernika i schematu
• Jak podłączyć łącznik schodowy, gdy wszystkie przewody są czarne

Metoda 3 na 3 bez miernika i schematu

Sedno metody tkwi w prostym fakcie: łącznik schodowy ma trzy zaciski, dwa z nich (oznaczane najczęściej 1 i 2, czasem strzałkami) to styki przełączne, trzeci (L) to wejście wspólne. Gdy styk dźwigni znajduje się w pozycji górnej, prąd płynie przez jeden obwód, gdy w dolnej przez drugi. W instalacji schodowej oba łączniki łączy się tak, by prąd mógł popłynąć jedną z dwóch dróg, a lampę zapala obwód zamknięty z którejkolwiek strony korytarza.

Jeśli lampa zapala się tylko przy jednym łączniku, oznacza to, że prąd dociera do niej tylko jedną z dwóch możliwych tras. Druga trasa jest przerwana, bo przewody łączące styki 1 i 2 zostały skrzyżowane w miejscu, gdzie powinien wchodzić przewód zasilający. Innymi słowy: faza zamiast trafić na wspólny zacisk L jednego z łączników, wędruje na styk przełączny, a wspólny zacisk pozostaje bez zasilania.

Metoda 3 na 3 zakłada, że nie znasz koloru przewodu fazowego, nie wiesz, który drucik to przelotka, a wszystkie kable wyglądają identycznie. Zamiast zgadywać, tworzysz dziewięć wariantów połączeń i testujesz je kolejno. Każdy wariant różni się od popiedniego tylko jedną zamianą: raz przestawiasz żyłę przy styku 1 pierwszego łącznika, raz przy styku 2, raz zmieniasz sam przewód wspólny. Statystycznie sześć z dziewięciu kombinacji da to samo, mylne zachowanie, ale trzy pozostałe zapewnią prawidłową pracę.

Dziewięć wariantów w praktyce

W praktyce wygląda to tak: oznaczasz oba łączniki literą A i B, zdejmujesz izolację, a potem łączysz żyły w pierwszej kombinacji, na przykład przelotka L do L, przewód X ze styku 1A na styk 1B, przewód Y ze styku 2A na styk 2B. Włączasz zasilanie, naciskasz klawisz w obu łącznikach. Lampa albo świeci poprawnie w obu pozycjach (sukces), albo nie reaguje (trzeba zmieniać).

Jeśli nie działa, przechodzisz do wariantu drugiego: przelotka zostaje na L, ale przewody X i Y zamieniasz miejscami między łącznikiem A i B. Wariant trzeci to zamiana tylko jednego przewodu przy jednym łączniku, na przykład przesunięcie X ze styku 1A na styk 2A. Warianty od czwartego do szóstego powtarzają schemat, ale z przelotką podpiętą do styku 1 zamiast do L.

Warianty od siódmego do dziewiątego to powtórka całego cyklu, ale z przelotką podpiętą do styku 2. Spośród tych dziewięciu konfiguracji prawidłowa okaże się dokładnie jedna: ta, w której faza z rozdzielni trafia na wspólny zacisk L jednego łącznika, a drugi L łącznika prowadzi przewodem do lampy. Pozostałe połączenia dadzą jedną z trzech anomalii: lampa świeci ciągle, lampa nie świeci wcale albo reaguje tylko z jednego miejsca.

Jak oznaczyć zaciski, gdy wszystko jest czarne

W łącznikach nowej generacji zaciski mają naniesione symbole: L, 1, 2 lub strzałki. W starszych modelach, produkowanych przed latami dziewięćdziesiątymi, producenci stosowali jedynie numerację albo wcale nie oznaczali styków. Kiedy zdejmujesz klawisz i ramkę, a z tyłu widzisz trzy identyczne śrubki, kluczem do rozpoznania wspólnego zacisku bywa obserwacja samego mechanizmu.

Wspólny zacisk L ma najczęściej grubszy styk, osadzony głębiej w korpusie niż dwa pozostałe. Jeśli obejrzysz łącznik od strony wewnętrznej, zobaczysz, że ścieżka biegnąca od tego styku prowadzi bezpośrednio do zacisku śrubowego, a ścieżki od styków 1 i 2 są wyraźnie cieńsze i rozgałęziają się pod kątem prostym. Ta różnica wynika z faktu, że przez L przepływa pełne obciążenie lampy, więc ścieżka musi mieć większy przekrój.

Gdy mechanizm jest zabudowany w tworzywie i nie widać ścieżek, pozostaje jeszcze jedna metoda: delikatne pociągnięcie dźwigni w obie pozycje przy zdemontowanym klawiszu. W pozycji górnej i dolnej słychać ciche kliknięcie styku wspólnego, wyraźnie inne od suchego klikania styków roboczych. To rozróżnienie wymaga wprawy, ale pozwala zlokalizować L bez dokumentacji.

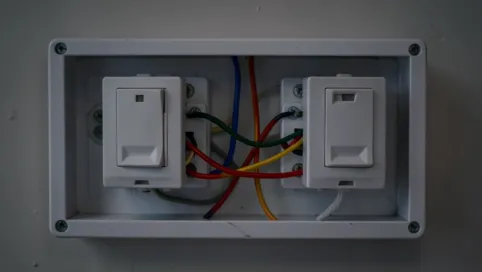

Jak podłączyć łącznik schodowy, gdy wszystkie przewody są czarne

Praca zaczyna się od wyłączenia napięcia w rozdzielni i sprawdzenia braku fazy próbnikiem na każdym z odłączonych przewodów. Norma PN-HD 60364 nakłada obowiązek upewnienia się, że obwód jest pozbawiony potencjału, zanim cokolwiek dotkniemy. Próbnik neonowy lub diodowy wystarczy, ale uwaga: urządzenia elektroniczne mogą fałszywie wskazywać napięcie resztkowe po wyłączeniu bezpiecznika, dlatego zawsze kontrolujemy próbnik na gniazdku pod napięciem tuż przed i tuż po pomiarze.

Po upewnieniu się, że prąd nie płynie, rozdzielamy przewody w puszce. W typowej klatce schodowej w bloku z lat siedemdziesiątych biegną cztery kable trójżyłowe: zasilanie z rozdzielni, kabel do lampy, kabel do łącznika górnego, kabel do łącznika dolnego. Każdy z nich ma trzy żyły, ale w rzeczywistości wykorzystane są najczęściej dwie lub trzy. Pierwszym krokiem jest zidentyfikowanie, które kable schodzą do puszek łączników, a które wchodzą z sufitu (zasilanie lampa).

Klucz do sukcesu stanowi fizyczne oznaczenie wspólnego zacisku L w obu łącznikach. Robimy to markerem wodoodpornym na obudowie mechanizmu albo kolorową taśmą izolacyjną nawleczoną na śrubkę. Bez tego oznaczenia każda kolejna próba zamieni się w chaos, bo nie będziemy wiedzieć, który styk poruszamy. Następnie łączymy oba L przewodem, tak zwaną przelotką, i wpinamy go pod śrubkę oznaczonego zacisku w każdym z łączników.

Kolejność testów krok po kroku

Pozostałe dwa przewody łączymy w pierwszej konfiguracji: przewód X ze styku 1A na styk 1B, przewód Y ze styku 2A na styk 2B. Włączamy bezpiecznik, naciskamy klawisz A w pozycję górną, potem klawisz B w pozycję górną, potem wracamy w dół. Obserwujemy lampę. Jeśli świeci przy każdym naciśnięciu bez względu na pozycję, mamy prawidłowe połączenie. Jeśli lampa zapala się tylko przy jednym łączniku, przechodzimy do wariantu drugiego.

Wariant drugi to zamiana przewodów X i Y między łącznikami, czyli X trafia ze styku 1A na styk 2B, a Y ze styku 2A na styk 1B. Trzeci wariant polega na zamianie samych styków przy jednym łączniku: X przeskakuje ze styku 1A na styk 2A, a Y zostaje na swoim miejscu. Po każdej zmianie wyłączamy zasilanie, poprawiamy połączenia, włączamy ponownie i testujemy.

Jeśli trzy próby z przelotką na L nie przyniosły rezultatu, przenosimy przelotkę na styk 1 pierwszego łącznika i powtarzamy cykl dziewięciu kombinacji. Potem przenosimy ją na styk 2. W którymś z tych wariantów lampa zacznie reagować na oba łączniki. To właśnie szukane połączenie, zaznaczamy je i przykręcamy ramki.

Tabela szybkiej diagnostyki

Łącznik schodowy raz działa, raz nie kiedy metoda nie pomoże

Metoda 3 na 3 zawodzi w trzech sytuacjach, które warto znać, zanim zaczniemy grzebać w puszce. Pierwsza to brak fizycznego przewodu przelotki w instalacji. Zdarza się to w starych blokach, gdzie elektryk poprowadził tylko dwa przewody między łącznikami (po jednym na styk 1 i 2), a fazę puścił bezpośrednio do lampy z sufitu. Wtedy lampa świeci po zamknięciu obwodu, ale żadna zamiana styków nie przywróci pełnej funkcjonalności, bo obwód po prostu nie ma gałęzi zasilającej łącznik.

Druga sytuacja to obecność trzeciego łącznika, na przykład na półpiętrze albo w rozgałęzionym korytarzu. Schemat schodowy obsługuje dokładnie dwa miejsca sterowania. Trzeci łącznik to tzw. łącznik krzyżowy, który ma cztery zaciski i dwa niezależne styki. Próba wpisania go w logikę metody 3 na 3 nic nie da, bo kombinacji przybędzie do kilkudziesięciu, a sam mechanizm łącznika krzyżowego działa inaczej niż schodowego.

Trzecia sytuacja to uszkodzenie samego łącznika, na przykład utleniony styk, złamana sprężyna albo nadpalony plastik. Objawia się to samoistnym zapalaniem lampy, brakiem reakcji na klawisz albo iskrzeniem przy przełączaniu. W takim przypadku jedynym rozwiązaniem jest wymiana mechanizmu na nowy, najlepiej o prądzie znamionowym 10 A i napięciu 250 V, zgodnie z normą PN-EN 60669.

Bezpieczeństwo i konsekwencje prawne

Prąd przemienny o napięciu 230 V zabija przy przepływie przez ciało powyżej 30 mA trwającym dłużej niż 0,3 sekundy. To dane z normy PN-HD 60364-4-41, która opisuje granice bezpieczeństwa przy dotyku pośrednim. Mokra podłoga, przebita izolacja buta albo przypadkowe dotknięcie dwóch żył jednocześnie wystarczą, by doszło do porażenia ze skutkiem śmiertelnym.

Polskie prawo nakłada obowiązek posiadania uprawnień SEP (Stowarzyszenie Elektryków Polskich) kategorii 1 do wykonywania prac przy instalacjach elektrycznych o napięciu do 1 kV. Osoba bez uprawnień może co najwyżej wymienić żarówkę albo wcisnąć bezpiecznik. Samodzielne przerabianie instalacji, nawet w prywatnym mieszkaniu, w razie wypadku ubezpieczyciel potraktuje jako rażące niedbalstwo i odmówi wypłaty odszkodowania.

Jeśli po trzech pełnych cyklach metody 3 na 3 lampa nadal reaguje nieprawidłowo albo w trakcie pracy pojawia się zapach spalenizny, iskrzenie albo ciepło na klawiszu, przerwij i wezwij elektryka z uprawnieniami. Kolejna próba może oznaczać już nie szukanie prawidłowej kombinacji, lecz pogłębianie usterki.

Mini-glosariusz pojęć

Łącznik schodowy mechanizm z trzema zaciskami, sterujący jedną lampą z dwóch miejsc, zwany też przełącznikiem dwukierunkowym.

Przelotka przewód łączący wspólne zaciski L obu łączników, przenoszący fazę.

Styk przełączny zacisk 1 lub 2, przez który prąd płynie w jednej z dwóch pozycji klawisza.

Łącznik krzyżowy element z czterema zaciskami, stosowany przy trzech lub więcej punktach sterowania.

Próbnik proste urządzenie z neonówką lub diodą LED i rezystorem, sygnalizujące obecność napięcia.

A jeśli masz miernik, zrób to tak

Miernik uniwersalny skraca diagnostykę z kilkunastu minut do kilkudziesięciu sekund. Po wyłączeniu zasilania mierzymy rezystancję między zaciskami obu łączników. W pozycji górnej obwód powinien mieć przejście (rezystancja bliska zeru) między L a jednym ze styków roboczych. Po przestawieniu klawisza w dół to samo przejście powinno pojawić się między L a drugim stykiem, a poprzednie powinno zniknąć.

Gdy miernik wykazuje przejście między L a stykiem, który według naszego oznaczenia jest wspólny, mamy potwierdzenie prawidłowej identyfikacji. Jeśli przejście pojawia się między dwoma stykami oznaczonymi jako 1, to znaczy, że jeden z nich to w rzeczywistości L, a nasze oznaczenie wymaga korekty. Miernik nie jest konieczny do wykonania metody 3 na 3, ale pozwala uniknąć kilku pomyłek na starcie.

Przy pracy z miernikiem pamiętaj, by ustawić go na pomiar ciągłości obwodu (sygnalizacja dźwiękowa) albo na zakres rezystancji do 200 Ω. Nigdy nie mierz pod napięciem, bo zwarcie międzyfazowe uszkodzi przyrząd i może wywołać łuk elektryczny.

Częste błędy, które kosztują czas

Najczęstszym błędem jest pomylenie przewodu zasilającego z przewodem lampowym. W puszce sufitowej oba mają ten sam kolor, a w starszych instalacjach brak oznaczeń. Zasilanie z rozdzielni wchodzi jednym kablem, lampa wychodzi drugim. Przed odłączeniem warto zrobić zdjęcie telefonem obecnego stanu, by w razie pomyłki szybko wrócić do punktu wyjścia.

Drugi błąd to niedokręcenie zacisków śrubowych. Luz na styku objawia się chwilowym brakiem reakcji na klawisz, iskrzeniem albo grzaniem się łącznika. Śrubki w łącznikach schodowych mają mały moment obrotowy, łatwo je przekręcić i zerwać gwint. Dokręcamy do pierwszego wyraźnego oporu, nie na siłę.

Trzeci błąd to pomylenie łącznika schodowego z pojedynczym (jednobiegunowym). Pojedynczy ma tylko dwa zaciski i nie obsłuży schematu schodowego, nawet jeśli wizualnie wygląda podobnie. W razie wątpliwości otwieramy puszkę i liczymy żyły: dwa zaciski oznaczają łącznik pojedynczy, trzy to schodowy.

Ostatni błąd to brak próbnika w ogóle. Próbnik za kilkanaście złotych to absolutne minimum przy pracy z instalacją 230 V. Nawet doświadczony elektryk sprawdza obecność napięcia przed każdym dotknięciem przewodu, bo pomyłka w rozdzielni albo nieoznakowany bezpiecznik zdarzają się nawet profesjonalistom.

Kiedy wezwać elektryka

Trzy pełne cykle metody 3 na 3, czyli dziewięć prób połączeń, to górna granica rozsądnego majsterkowania. Jeśli lampa po dziewiątej próbie nadal nie reaguje poprawnie, problem leży poza zakresem metody. Prawdopodobnie brakuje fizycznego przewodu w ścianie, łącznik ma uszkodzony mechanizm albo w puszce znajduje się więcej kabli niż dwa łączniki mogą obsłużyć.

Elektryk z uprawnieniami SEP przyjeżdża z miernikiem cęgowym, próbnikiem napięcia i śrubokrętem izolowanym. Diagnozuje usterkę w ciągu kilkunastu minut, a koszt takiej wizyty w Polsce waha się od 150 do 350 zł w zależności od regionu i pory dnia. To rozsądna cena za pewność, że instalacja nie stanie się zagrożeniem dla domowników.

W dokumentacji powykonawczej nowej instalacji elektrycznej elektryk wpisuje schemat połączeń i wyniki pomiarów rezystancji izolacji. Dokument ten stanowi podstawę do odbioru technicznego i jest wymagany przy sprzedaży nieruchomości. Warto poprosić o niego nawet przy drobnej modernizacji, bo za kilka lat oszczędzi czasu przy kolejnej naprawie.

Aktualizacja: styczeń 2026. Stosowanie metody 3 na 3 wymaga zachowania zasad bezpieczeństwa opisanych w normie PN-HD 60364 oraz posiadania uprawnień SEP kategorii 1 do prac przy instalacjach o napięciu do 1 kV.

Źródła i normy: PN-HD 60364-4-41 (ochrona przeciwporażeniowa), PN-HD 60364-5-52 (dobór przewodów), PN-EN 60669-1 (łączniki do stałych instalacji elektrycznych), dane techniczne producentów osprzętu elektroinstalacyjnego, rozporządzenie Ministra Infrastruktury i Budownictwa z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), informacje Stowarzyszenia Elektryków Polskich o uprawnieniach SEP (sep.com.pl).
