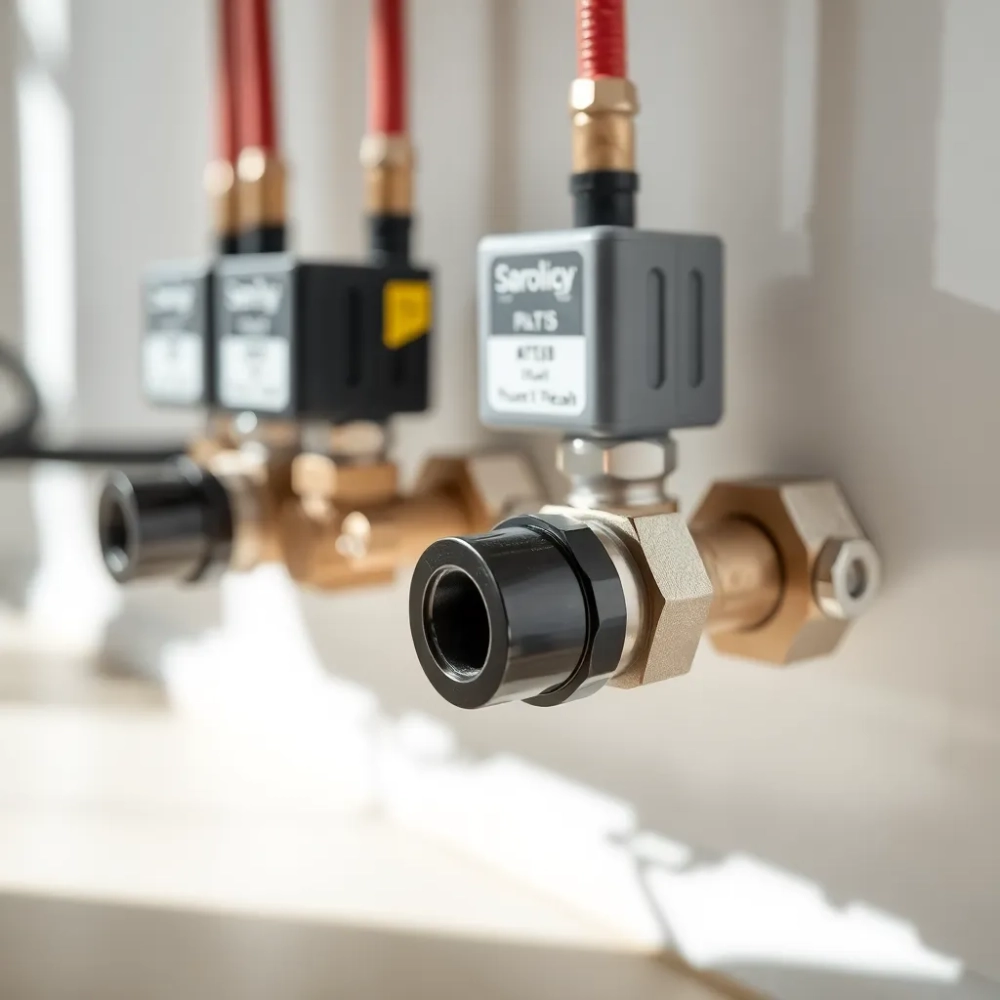

Jak podłączyć siłowniki do podłogówki krok po kroku

Montaż ośmiu siłowników na rozdzielaczu podłogówki zajmuje około dwóch godzin, nie wymaga spawania, a całość opiera się na trzech parach przewodów wpinanych w złączki. Wbrew pozorom to etap, na którym najwięcej osób traci czas na poszukiwania, bo producent rozdzielacza milczy, instrukcja listwy opisuje schemat w oderwaniu od rzeczywistości, a fora pełne są sprzecznych rad. Poniżej znajdziesz konkretną, sprawdzoną ścieżkę od listwy w szafce do pierwszego kliknięcia głowicy termoelektrycznej.

• Schemat podłączenia siłowników do rozdzielacza
• Ile siłowników na jedną strefę podłogówki
• Podłączenie listwy sterującej i termostatu do siłowników
• Najczęstsze błędy przy montażu siłowników termoelektrycznych

Schemat podłączenia siłowników do rozdzielacza

Siłownik termoelektryczny to w istocie niewielka grzałka z wrzecionem, która pod wpływem prądu rozszerza ciecz wypełniającą jego korpus, popychając trzpień i otwierając obieg pętli. Gdy napięcie znika, sprężyna zaworu powrotnego domyka przepływ. Cały cykl otwarcia trwa od 90 do 180 sekund, a zamknięcia około 60 sekund, co warto zapamiętać przy pierwszym teście.

Logika połączeń wygląda identycznie niezależnie od producenta. Listwa sterująca pełni rolę rozdzielni napięcia 230 V lub 24 V, a każdy siłownik pobiera dwa przewody: fazowy (L) i neutralny (N). Prąd płynie tylko wtedy, gdy termostat danej strefy wskaże temperaturę niższą od zadanej, zamykając obwód przez przekaźnik na listwie.

Przed pierwszym kablem przygotuj rozdzielacz. Odchyl klapki osłony, zdejmij rękojeść ręczną z każdego zaworu, nałóż adapter dostarczony razem z siłownikami (zwykle typ M30×1,5 lub M28×1,5) i dokręć go palcami. Adapter stanowi jedyny element mechaniczny, który musi wytrzymać cykliczne naciski wrzeciona, więc zbyt mocne dokręcenie kluczem może rozszczelnić połączenie po kilku sezonach.

Kolory przewodów i ich znaczenie

Europejska konwencja izolacji obowiązuje również tutaj, choć w starszych instalacjach można trafić na amerykańską konwencję. W nowym okablowaniu spotkasz się z brązowym przewodem fazowym, niebieskim neutralnym oraz żółto-zielonym ochronnym PE. Listwa wykorzystuje L i N do zasilania siłownika, natomiast zacisk PE służy jedynie do uziemienia jej obudowy i mostkowania przewodów ochronnych sąsiadujących obwodów.

Przy instalacjach niskonapięciowych 24 V DC, popularnych w listwach bezprzewodowych, biegunowość ma znaczenie. Przewód oznaczony plusem czerwonym lub białym trafia do zacisku „+” na listwie, minus (czarny lub niebieski) do zacisku „−”. Odwrócenie biegunów nie uszkodzi głowicy, ale siłownik pozostanie zamknięty bez względu na sygnał termostatu.

Mostek do pompy i kotła

Samo zasilenie siłowników to nie wszystko, bo podłogówka potrzebuje jeszcze pompy obiegowej oraz sygnału startu dla źródła ciepła. Większość listew posiada dwa dodatkowe zaciski oznaczone jako „PUMP” i „BOILER”. Pierwszy zwiera styk beznapięciowy uruchamiający pompę przy otwarciu dowolnego siłownika, drugi przekazuje informację zwrotną do automatyki kotła.

Logika mostkowania jest prosta: gdy choćby jeden siłownik się otworzy, termostat wysyła napięcie do listwy, ta zamyka obwód pompy i jednocześnie sygnalizuje kotłowi zapotrzebowanie na ciepło. Bez tego połączenia pompa krąży bezładnie albo kocioł grzeje wodę, której nikt nie odbiera, co w dłuższej perspektywie przyspiesza zużycie elementów.

Ile siłowników na jedną strefę podłogówki

Strefa to logiczny obwód grzewczy sterowany jednym termostatem, najczęściej pokrywający od 15 do 25 m² powierzchni użytkowej. o liczbę siłowników nie wynika z metrażu, lecz z liczby pętli rurowych podłączonych do rozdzielacza. Każda pętla wymaga osobnego zaworu, a zatem osobnego siłownika.

Przyjmij prostą regułę: jedna pętla o długości do 120 metrów bieżących rury PEX 16×2 pokrywa komfortowo od 12 do 18 m² podłogi, zależnie od rozstawu rur. Rozstaw 15 cm daje większą gęstość grzewczą, ale wymusza krótsze pętle, natomiast rozstaw 20 cm pozwala wydłużyć obieg do 130 m przy tej samej średnicy. Stąd w praktyce na strefę wypada od jednego do trzech siłowników.

Mostek kilku siłowników w jednej strefie

Termostat pokojowy dysponuje zwykle pojedynczym wyjściem przekaźnikowym, lecz listwa sterująca potrafi obsłużyć od czterech do dwunastu kanałów. Jeśli projekt zakłada sześć pętli w jednym pomieszczeniu (rzadkie, ale zdarza się w dużych salonach), wystarczy połączyć sześć siłowników równolegle do jednego kanału listwy.

Równoległe podłączenie nie sumuje poboru prądu na termostacie, ponieważ każdy siłownik pobiera około 2 do 3 watów. Sześć głowic to obciążenie rzędu 18 W, czyli mniej niż żarówka LED w lampce biurkowej. Ważniejsze od mocy jest zachowanie identycznej długości przewodów zasilających, by opór nie dzielił napięcia nierównomiernie.

Podłączenie listwy sterującej i termostatu do siłowników

Listwa sterująca montowana najczęściej na szynie DIN w szafce rozdzielacza pełni funkcję centrali telefonicznej dla całej instalacji. Każdy kanał posiada parę zacisków śrubowych lub sprężynowych WAGO, do których wpinasz przewody siłownika, a od drugiej strony wpinasz przewody termostatu pokojowego. Fizyczne połączenie termostatu z listwą odbywa się zwykle przewodem dwużyłowym YDYp 2×0,75 mm².

Termostat natynkowy wymaga doprowadzenia zasilania 230 V oraz wyjścia sygnałowego. Termostat podtynkowy pobiera energię z baterii lub z listwy przez magistralę, co eliminuje konieczność prowadzenia osobnego obwodu elektrycznego. W obu przypadkach sygnał sterujący ma charakter styku beznapięciowego, więc prąd płynie tylko w momencie załączenia przekaźnika termostatu.

Konfiguracja DIP-switch

Listwy przewodowe posiadają zwykle zestaw mikroprzełączników na płytce drukowanej, ukrytych pod zaślepką. Pierwszy przełącznik wybiera typ siłownika (normalnie zamknięty NC lub normalnie otwarty NO). Większość głowic dostępnych na polskim rynku pracuje w trybie NC, czyli bez prądu zawór pozostaje zamknięty, co jest rozwiązaniem bezpiecznym dla wypadku awarii sieci.

Kolejny przełącznik aktywuje funkcję opóźnienia startu pompy, domyślnie ustawioną na 60 sekund. Opóźnienie chroni pompę przed pracą na sucho w pierwszych sekundach po załączeniu termostatu, gdy siłowniki jeszcze nie zdążyły się otworzyć. Bez tej funkcji pompa próbuje tłoczyć wodę przez zamknięte obiegi, co skutkuje szumem i szybszym zużyciem łożysk.

Wariant bezprzewodowy

System bezprzewodowy zastępuje fizyczny przewód między termostatem a listwą transmisją radiową 868 MHz. Termostat pokojowy działa wówczas jako nadajnik, a odbiornik montowany przy rozdzielaczu dekoduje sygnał i załącza odpowiedni kanał. Zasięg w budynku mieszkalnym sięga 30 metrów przez dwie ściany nośne, choć żelbetowe stropy mogą go skrócić o połowę.

Parowanie polega na wciśnięciu przycisku LEARN na odbiorniku, a następnie na termostacie. Dioda LED na odbiorniku potwierdza przypisanie kanału miganiem w kolorze zielonym. Warto sparować wszystkie termostaty jednorazowo, bo każde kolejne parowanie nadpisuje poprzednie ustawienie, co przy rozbudowanej instalacji prowadzi do pomyłek.

Pro tip: Po zakończeniu parowania wykonaj test ręczny. Ustaw na termostacie temperaturę o 5°C wyższą od bieżącej, odczekaj dwie minuty, dotknij siłownika. Powinien być wyraźnie ciepły i lekko wysunięty. Brak ciepła oznacza brak zasilania lub odwróconą polaryzację w wariancie 24 V.

Najczęstsze błędy przy montażu siłowników termoelektrycznych

Brak grzania w jednej pętli to zazwyczaj efekt nieosiowego nasadzenia siłownika na adapterze. Wrzeciono głowicy musi trafić dokładnie w gniazdo zaworu, inaczej siła popychająca rozchodzi się mimośrodowo i albo blokuje przepływ, albo nie otwiera go wcale. Montaż wykonuj zawsze przy wyłączonym zasilaniu, by uniknąć przypadkowego uruchomienia w trakcie nakręcania.

Drugi klasyczny błąd to pominięcie mostkowania przewodu ochronnego PE. W systemach 24 V nie jest to krytyczne dla pracy, ale w wariancie 230 V brak uziemienia obudowy listwy stanowi zagrożenie porażeniowe, zwłaszcza w szafce rozdzielacza narażonej na wilgoć z piwnicy czy garażu. Normy PN-HD 60364 wymagają uziemienia wszystkich metalowych obudów urządzeń w instalacji.

Trzeci problem to brak dokumentacji elektrycznej po zakończeniu prac. Instalator bez uprawnień SEP może połączyć termostat z listwą, lecz formalnie uruchomienie instalacji 230 V wymaga pomiarów impedancji pętli zwarcia oraz rezystancji izolacji. Bez protokołu pomiarowego ubezpieczyciel może odmówić wypłaty w razie pożaru, a inspektor nadzoru budowlanego nakaże demontaż.

Tabela diagnostyczna

Konserwacja i żywotność

Siłownik termoelektryczny nie wymaga smarowania ani okresowej wymiany uszczelek, bo jedynym elementem ruchomym jest wrzeciono osadzone w szczelnym korpusie. Żywotność określana przez producentów na 10 lat wynika z degradacji cieczy termicznej wewnątrz głowicy, która po kilkudziesięciu tysiącach cykli traci zdolność szybkiego rozszerzania. W praktyce pierwsze siłowniki w polskich instalacjach z początku lat dwutysięcznych pracują do dziś.

Raz w roku, najlepiej przed sezonem grzewczym, wykonaj przegląd wizualny. Sprawdź, czy przewody nie są przetarte o krawędzie szafki, czy zaciski nie poluzowały się od cykli termicznych, czy adaptery nie wykazują śladów osadów z wody. Wystarczy śrubokręt i latarka, a całość zajmie około piętnastu minut.

Uwaga: Wszelkie prace przy listwie 230 V wymagają odłączenia napięcia wyłącznikiem nadprądowym w rozdzielni głównej. Nawet doświadczeni elektrycy respektują tę zasadę, bo dotknięcie zacisku L pod napięciem kończy się zwykle skurczem mięśni i upadkiem z drabiny. Brak uprawnień SEP do 1 kV oznacza konieczność zlecenia tej części autoryzowanemu elektrykowi.

Dokumentację powykonawczą warto przechowywać w jednej teczce razem z projektem, protokołami pomiarów i kartami gwarancyjnymi. Zeskanowane wersje w chmurze uchronią przed zgubą w razie remontu. Norma PN-HD 60364-7-753 reguluje wymagania dla instalacji ogrzewczych podłogowych i warto ją znać przynajmniej pobieżnie, by wiedzieć, o co pytać wykonawcę.

Źródła: PN-HD 60364-7-753 (Instalacje elektryczne niskiego napięcia. Część 7-753: Instalacje w pomieszczeniach i lokalach specjalnych. Kable grzewcze i systemy ogrzewania podłogowego), PN-EN 1264 (Ogrzewanie podłogowe wodne), dokumentacja techniczna producentów listew (karty katalogowe i instrukcje montażu dostępne na stronach internetowych producentów).
