Jak rozpoznać włącznik schodowy? Podpowiedzi prosto z fachu

Trzy zaciski zamiast dwóch, dziwne oznaczenie na obudowie i schemat, w którym faza wchodzi raz, a wraca dwoma drogami. Właśnie tak w praktyce wygląda moment, gdy ktoś pierwszy raz trafia na włącznik schodowy i próbuje zrozumieć, czym różni się od zwykłego łącznika. Spokojnie po przeczytaniu tego tekstu samo rozpoznasz model, dobierzesz przekrój przewodu i podłączysz instalację bez zgadywania, co oznacza dziwny symbol na schemacie.

• Dlaczego włącznik schodowy ma 3 zaciski?
• Włącznik schodowy a krzyżowy kluczowe różnice
• Podłączenie włącznika schodowego krok po kroku
• Warianty instalacji 2, 3 i więcej wyłączników
• Alternatywy bez kucia ścian
• Bezpieczeństwo i ograniczenia, o których warto pamiętać
• Pytania, które padają najczęściej

Dlaczego włącznik schodowy ma 3 zaciski?

Zwykły łącznik oświetleniowy ma za zadanie jedynie zamknąć lub otworzyć obwód przerywa fazę i tyle. Potrzebuje do tego dwóch zacisków: wejścia i wyjścia. Włącznik schodowy działa inaczej, bo musi jednocześnie sterować lampą z dwóch różnych miejsc.

Aby to było możliwe, w jego wnętrzu znajduje się mechanizm przełączny tzw. styk zmienny. W pozycji „góra” prąd płynie jednym przewodem, w pozycji „dół” drugim. Dlatego urządzenie potrzebuje jednego wspólnego zacisku (oznaczanego najczęściej literą L lub symbolem strzałki) oraz dwóch zacisków wyjściowych oznaczanych 1 i 2, czasem ⇑ i ⇓.

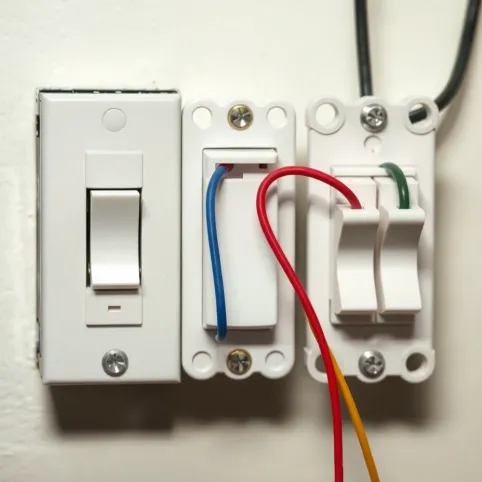

Rozpoznanie modelu w sklepie jest proste: wystarczy spojrzeć na liczbę zacisków. Dwa to standardowy wyłącznik oświetlenia, trzy to właśnie schodowy. Warto też zajrzeć na dekiel z tyłu producent nadrukowuje tam schemat z dwiema pozycjami styku, co jest najpewniejszą wskazówką, gdy kupujesz urządzenie bez opakowania.

Na schemacie elektrycznym włącznik schodowy oznacza się symbolem z dwoma ukośnymi kreskami przy styku przypomina literę „Y” położoną na boku. To oznaczenie jest takie samo w każdej dokumentacji projektowej, niezależnie od producenta samego osprzętu.

Mechanika, która stoi za trzecim zaciskiem

Gdy naciskasz klawisz w górę, wewnętrzna dźwigienka przesuwa się na pierwszą parę styków. Gdy naciskasz w dół, ta sama dźwigienka przesuwa się na drugą parę. Obwód zamyka się zawsze przez jeden z dwóch przewodów łączących oba wyłączniki, a lampa świeci niezależnie od tego, przy którym z nich stoisz.

Dzięki temu rozwiązaniu nie trzeba ciągnąć dwóch oddzielnych przewodów fazowych do każdego punktu sterowania. Zamiast tego między górnym i dolnym wyłącznikiem biegną tylko dwa przewody komunikacyjne, a faza dochodzi do pierwszego z nich i wraca z drugiego bezpośrednio do oprawy.

Włącznik schodowy a krzyżowy kluczowe różnice

Gdy dochodzi do sterowania oświetleniem z trzech lub więcej miejsc, sam włącznik schodowy przestaje wystarczać. Potrzebny jest wtedy jeszcze jeden typ urządzenia wyłącznik krzyżowy. Różnica w budowie sprowadza się do liczby zacisków i logiki przełączania wewnętrznego.

Schodowy ma trzy zaciski i zmienia pozycję styku między dwoma wyjściami. Krzyżowy ma cztery zaciski i działa jak przełącznik dwukierunkowy może zamienić miejscami oba przewody łączące. W praktyce oznacza to, że krzyżowy „odwraca” połączenie, dzięki czemu środkowy punkt sterowania współpracuje z dwoma schodowymi zamontowanymi na końcach obwodu.

Jak rozpoznać włącznik schodowy na schemacie elektrycznym

Symbole na schemacie różnią się w zależności od typu urządzenia. W dokumentacji projektowej przyjmuje się oznaczenia zgodne z normą PN-EN 60617, gdzie schodowy ma dwa styki odchodzące od wspólnego punktu pod kątem, a krzyżowy pokazuje dwa niezależne tory z możliwością ich zamiany. Warto zapamiętać tę różnicę, bo przy zakupie osprzętu to właśnie symbol na schemacie bywa jedyną podpowiedzią.

Na pierwszy rzut oka świecznikowy wygląda podobnie do schodowego, bo oba mają trzy zaciski. Różnica tkwi w oznaczeniu i przeznaczeniu świecznikowy rozdziela fazę na dwie grupy żarówek wewnątrz jednego plafonu, a schodowy steruje tą samą lampą z dwóch oddzielnych punktów. Po tym można go rozpoznać w 10 sekund, nawet gdy producent nie dołączy instrukcji.

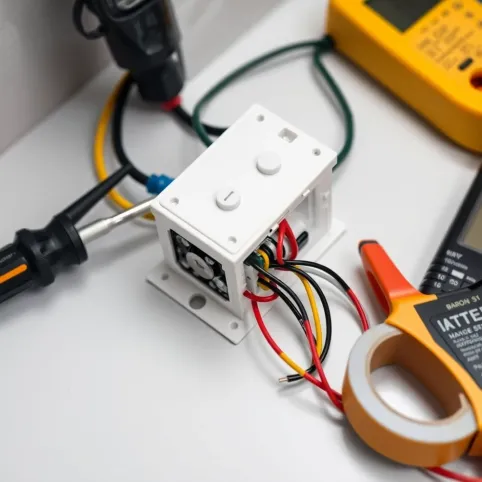

Podłączenie włącznika schodowego krok po kroku

Zanim chwycisz za śrubokręt, wyłącz napięcie w rozdzielnicy i sprawdź próbnikiem, czy w puszce faktycznie nie ma fazy. To zasada numer jeden, która nie ma wyjątków, nawet jeśli mieszkasz w domu od dwudziestu lat i „wiesz, który bezpiecznik wybić”.

Potrzebne narzędzia to: śrubokręt z próbnikiem napięcia, szczypce ściągające izolację, nożyk do kabli, taśma izolacyjna oraz zaciskarka (jeśli używasz przewodów linklowanych). Przyda się też mała latarka czołowa, bo w puszce podtynkowej bywa naprawdę ciemno.

Instrukcja w 9 krokach

Krok 1. Zdejmij napięcie w obwodzie, wyłączając odpowiedni bezpiecznik w rozdzielnicy. Potwierdź brak fazy próbnikiem na każdym przewodzie w puszce pomiar na jednym żyłce może dać fałszywe poczucie bezpieczeństwa.

Krok 2. Zidentyfikuj przewody w puszce górnej. Fazowy (brązowy lub czarny w starszych instalacjach) musi być doprowadzony z rozdzielnicy. Przewód neutralny (niebieski) i ochronny (żółto-zielony) nie podłączają się do wyłącznika idą bezpośrednio do oprawy lub dalej w obwodzie.

Krok 3. Oznacz przewody łączące oba wyłączniki. Powinny mieć ten sam kolor, najczęściej czarny lub brązowy. To właśnie one zostaną podłączone do zacisków 1 i 2 w obu urządzeniach.

Krok 4. Podłącz przewód fazowy do zacisku wspólnego (L) w pierwszym wyłączniku. Użyj zacisku śrubowego lub szybkozłączki w zależności od modelu zaciski śrubowe są pewniejsze przy aluminium lub linklowanej miedzi.

Krok 5. Połącz zaciski 1 i 2 pierwszego wyłącznika z zaciskami 1 i 2 drugiego wyłącznika dwoma przewodami o takim samym przekroju. Typowy przekrój dla obwodu oświetleniowego to 1,5 mm², ale przy intensywnie eksploatowanym oświetleniu LED warto sięgnąć po 2,5 mm² dla zapasu.

Krok 6. Podłącz przewód powrotny (fazowy po przełączeniu) nazywany potocznie „powrotem do lampy” do zacisku wspólnego drugiego wyłącznika. Ten sam przewód prowadzisz następnie do zacisku L w oprawie oświetleniowej.

Krok 7. W oprawie podłącz przewód neutralny (N) bezpośrednio z rozdzielnicy, przewód ochronny (PE) do zacisku ochronnego oprawy, a przewód fazowy przełączony do zacisku L. Brak mostkowania PE i N w puszce wyłącznika to typowy błąd uziemienie prowadzi się osobno, nie w ramach obwodu sterowania.

Krok 8. Sprawdź dokręcenie wszystkich zacisków, delikatnie pociągnij za każdy przewód. Luźny kontakt objawia się migotaniem żarówki po kilku tygodniach użytkowania.

Krok 9. Włącz napięcie, przetestuj oba wyłączniki. Lampa powinna reagować na każdą zmianę pozycji w obu punktach jeśli świeci tylko w jednym ustawieniu, zamień przewody 1 i 2 w jednym z wyłączników.

Kolory i przekroje przewodów ściągawka

W starszych budynkach, gdzie instalacja wykonana jest jeszcze aluminium, kolorystyka bywa inna. W takich przypadkach nie polegaj wyłącznie na kolorze za każdym razem potwierdź funkcję przewodu próbnikiem lub miernikiem, bo w instalacji z lat 70. dominowały inne oznaczenia.

Czerwone flagi przy montażu

Najczęstsze błędy dotyczą prostych rzeczy, które trudno wychwycić gołym okiem. Pierwszy to zaciskanie PE i N w jednym bloku zaciskowym wyłącznika. Drugi to podłączenie dwóch przewodów pod jeden zacisk śrubowy skutkuje grzaniem się styku i w najlepszym razie stopieniem izolacji w puszce. Trzeci to praca pod napięciem, tłumaczona „to tylko lampka, nic się nie stanie” a stanie się, bo 230 V potrafi zabić.

Warianty instalacji 2, 3 i więcej wyłączników

Schemat z dwoma wyłącznikami schodowymi to klasyka klatki schodowej w domu jednorodzinnym. Trzy wyłączniki oznaczają już klatkę z półpiętrem albo długim korytarzem z wejściem z jednej strony. W takim obwodzie pojawia się wyłącznik krzyżowy, który musi być zamontowany pomiędzy dwoma schodowymi.

Gdy punktów sterowania jest jeszcze więcej, zasada pozostaje ta sama: na początku i końcu obwodu stoją zawsze schodowe, a między nimi tyle krzyżowych, ile potrzeba. Matematycznie prosta reguła: liczba punktów sterowania minus dwa równa się liczbie wyłączników krzyżowych.

Przykład dla trzech poziomów

W domu z parterem, piętrem i poddaszem użytkowym najczęściej spotykany układ to jeden włącznik schodowy na parterze, jeden na poddaszu i jeden krzyżowy na piętrze przy wejściu na schody w połowie drogi. Łącznie trzy punkty sterowania, dwa schodowe i jeden krzyżowy.

Koszt samego osprzętu rośnie niewiele pojedynczy włącznik schodowy to wydatek rzędu 18-35 zł, krzyżowy nieco droższy, 25-50 zł w zależności od serii i producenta. Prawdziwy koszt w rozbudowanych obwodach to przewód, bo przy czterech punktach sterowania między skrajnymi wyłącznikami biegną już cztery żyły komunikacyjne.

Alternatywy bez kucia ścian

Nie zawsze da się poprowadzić nowy przewód między wyłącznikami. W mieszkaniu z wylewką betonową lub ścianą z żelbetu kucie bywa zbyt inwazyjne. Wtedy z pomocą przychodzą rozwiązania bezprzewodowe lub takie, które wykorzystują istniejącą instalację dwuprzewodową.

Czujnik ruchu jako zamiennik

Najprostsze rozwiązanie to montaż czujnika PIR bezpośrednio nad schodami. Działa na podczerwień, wykrywa ruch w zasięgu kilku metrów i automatycznie zapala światło na ustawiony czas. Modele ścienne kosztują od 35 do 90 zł, sufitowe z większym zasięgiem nawet do 180 zł.

Czujnik mikrofalowy ma przewagę w pomieszczeniach o zmiennej temperaturze zimą, gdy wewnętrzna ściana jest chłodniejsza niż ciało człowieka, PIR może zareagować z opóźnieniem lub wcale. Mikrofalowy wykrywa ruch niezależnie od kontrastu termicznego, ale w małych klatkach schodowych potrafi „widzieć” ruch za ścianą, co prowadzi do samoistnego zapalania lampy.

Sterowanie smart bez kucia

Moduły Wi-Fi lub Zigbee montowane w puszce pod wyłącznikiem pozwalają zachować klasyczny przycisk na ścianie, a równocześnie sterować oświetleniem z aplikacji. Najtańsze kosztują 40-90 zł za komplet (moduł + bramka), droższe z pomiarem energii 120-250 zł. Takie rozwiązanie ma sens, gdy i tak planujesz rozbudowę domu o automatykę wtedy koszt pojedynczego punktu rozkłada się na większą liczbę funkcji.

Bezpieczeństwo i ograniczenia, o których warto pamiętać

Łącznik schodowy współpracuje z obwodem oświetleniowym, którego dopuszczalna moc ciągła wynosi 2300 W przy zabezpieczeniu 10 A. W praktyce oznacza to, że suma mocy wszystkich żarówek podpiętych do jednego obwodu nie powinna przekraczać tej wartości inaczej bezpiecznik zacznie się nagrzewać i w końcu zadziała, co objawia się charakterystycznym „klikaniem” w rozdzielnicy.

Przy oświetleniu LED ta granica jest w praktyce nieosiągalna, bo pojedyncza żarówka pobiera 5-15 W. Ale w starszych instalacjach z halogenami 50 W nawet osiem punktów świetlnych w jednym obwodzie szybko dobije do limitu. W takim przypadku lepiej podzielić oświetlenie na dwa obwody niż wymieniać bezpiecznik co tydzień.

Kiedy NIE montować samodzielnie

Jeśli w rozdzielnicy brakuje wyłącznika różnicowoprądowego (RCD), przed jakąkolwiek modyfikacją instalacji warto go doinstalować. To nie fanaberia, tylko wymóg normy PN-HD 60364. Bez RCD dotknięcie uszkodzonego przewodu ochronnego w metalowej oprawie może skończyć się tragicznie, a przecież nawet w domu wszystko co metalowe na schodach może być podpięte do PE.

Drugi przypadek to aluminium w ścianie. Łączenie miedzi z aluminium wymaga specjalnych zacisków lub pasty kontaktowej inaczej na styku powstaje warstwa tlenku, która grzeje się i po kilku miesiącach może spowodować przepalenie izolacji. Jeśli w puszce widzisz przewody w srebrzystym kolorze, lepiej oddaj robotę komuś z uprawnieniami SEP.

Normy, które mają znaczenie

• PN-EN 12464-1:2021 oświetlenie miejsc pracy wewnątrz budynków, w tym klatek schodowych (natężenie minimum 100 lx, na schodach zewnętrznych 50-100 lx).
• PN-HD 60364 wymagania dla instalacji elektrycznych niskiego napięcia, w tym obowiązek stosowania RCD 30 mA w obwodach odbiorczych.
• PN-EN 60617 symbole graficzne stosowane na schematach elektrycznych, w tym oznaczenia wszystkich typów wyłączników.

Wysokość montażu włącznika schodowego to najczęściej 1,10-1,30 m od poziomu podłogi tyle mówi norma i tyle zwykle stosuje się w domach jednorodzinnych. W budynkach użyteczności publicznej zakres wynosi 0,90-1,10 m, a w pomieszczeniach dla osób z niepełnosprawnościami 0,85-1,10 m dla wygody użytkowania z pozycji siedzącej. Oprawy na schodach wewnętrznych rozmieszcza się tak, by każdy stopień otrzymał minimum 100 lx z jednoczesnym unikaniem olśnienia stąd oprawy ścienne z kloszem matowym wygrywają z punktowymi halogenami skierowanymi w oczy.

Pytania, które padają najczęściej

Czy włącznik schodowy można zamontować bez uziemienia? Sam wyłącznik nie wymaga PE, bo jest elementem sterującym, nie odbiorczym. Ale oprawa oświetleniowa już tak to ją chroni RCD i uziemienie obudowy, a nie łącznik.

Czy jeden włącznik schodowy wystarczy, jeśli lampa ma być sterowana z dwóch miejsc? Nie do sterowania z dwóch miejsc potrzeba dokładnie dwóch wyłączników schodowych. Jeden egzemplarz to zwykły łącznik pojedynczy, tyle że w wersji schodowej, i sam w sobie nie zapewni dwupunktowego sterowania.

Czy w instalacji 3-przewodowej (bez PE) da się zrobić schodowy? Tak, podłączenie w tak zwanym układzie TN-C jest technicznie możliwe i zgodne ze starszymi normami, ale wymaga świadomej decyzji, że rezygnujemy z RCD. Bez przewodu ochronnego nie zamontujesz różnicówki, a bez różnicówki woda w butach po deszczu na schodach zewnętrznych robi się ryzykowna.

Ile kosztuje dobry włącznik schodowy? Najtańsze modele kupisz za 18-25 zł, solidniejsze z ramką i zaciskami śrubowymi za 35-60 zł, designerskie z aluminium lub szkła za 80-250 zł. Cena rośnie wraz z materiałem klawisza, ale wewnętrzny mechanizm u większości producentów działa podobnie.

Jak odróżnić włącznik schodowy od świecznikowego na pierwszy rzut oka? Po symbolu na obudowie lub po schemacie w puszce. Świecznikowy ma dwa niezależne styki i oznaczenie dwóch liter L z indeksami 1 i 2, schodowy ma jeden styk i jedno L oraz dwa wyjścia. Na co dzień schemat potrafi zdziałać więcej niż notatka producenta.

Zanim włączysz bezpiecznik

Sprawdź jeszcze raz, czy przewód ochronny PE nie trafił przypadkiem do zacisku L wyłącznika, bo taki błąd ujawnia się dopiero w momencie dotknięcia metalowej ramki oprawy. Identyczny efekt daje pomylenie PE z N w puszce wyłącznika miernik napięcia nie zawsze to wychwyci, bo napięcie między L a N poprawnie wynosi 230 V.

Jeśli którykolwiek punkt schematu wydaje się niejasny, lepiej poprosić o pomoc elektryka z uprawnieniami SEP niż uczyć się na własnej instalacji. Całość prac zajmuje profesjonaliście 30-60 minut, a błąd samodzielnej naprawy potrafi kosztować znacznie więcej niż wizyta fachowca.

Źródła danych i norm: PN-EN 12464-1:2021 (Polski Komitet Normalizacyjny, pkn.pl), PN-HD 60364 seria (PKN, pkn.pl), PN-EN 60617 (PKN, pkn.pl), katalogi producentów osprzętu elektroinstalacyjnego dane techniczne i ceny detaliczne na czwartego kwartału 2024.
