Fundament pod bramę przesuwną bez błędów – wymiary i wylewka krok po kroku

Skrzydło bramy przesuwnej, nawet to pozornie lekkie, wisi w połowie na wysięgniku. W czasie ręcznego przesuwu punkt ciężkości przesuwa się wzdłuż fundamentu jak wózek po szynie. Konstrukcja bez betonowego oparcia zaczyna się więc wypaczać już w pierwszym sezonie a reklamacja po dwóch latach to plaga, którą widziałem na większości nieruchomości, gdzie fundament potraktowano po macoszemu. Ciężar skrzydła wraz z ramą oscyluje w granicach 200-400 kg, a dochodzą do niego siły dynamiczne przy ruszaniu i hamowaniu mróz, glina, brak drenażu robią wtedy swoje. Rozwiązanie jest proste: żelbetowy fundament o długości równej minimum 40% światła wjazdu, posadowiony poniżej strefy przemarzania.

• Wymiary fundamentu pod bramę przesuwną i głębokość posadowienia
• Jaki beton i zbrojenie wytrzyma ciężar skrzydła

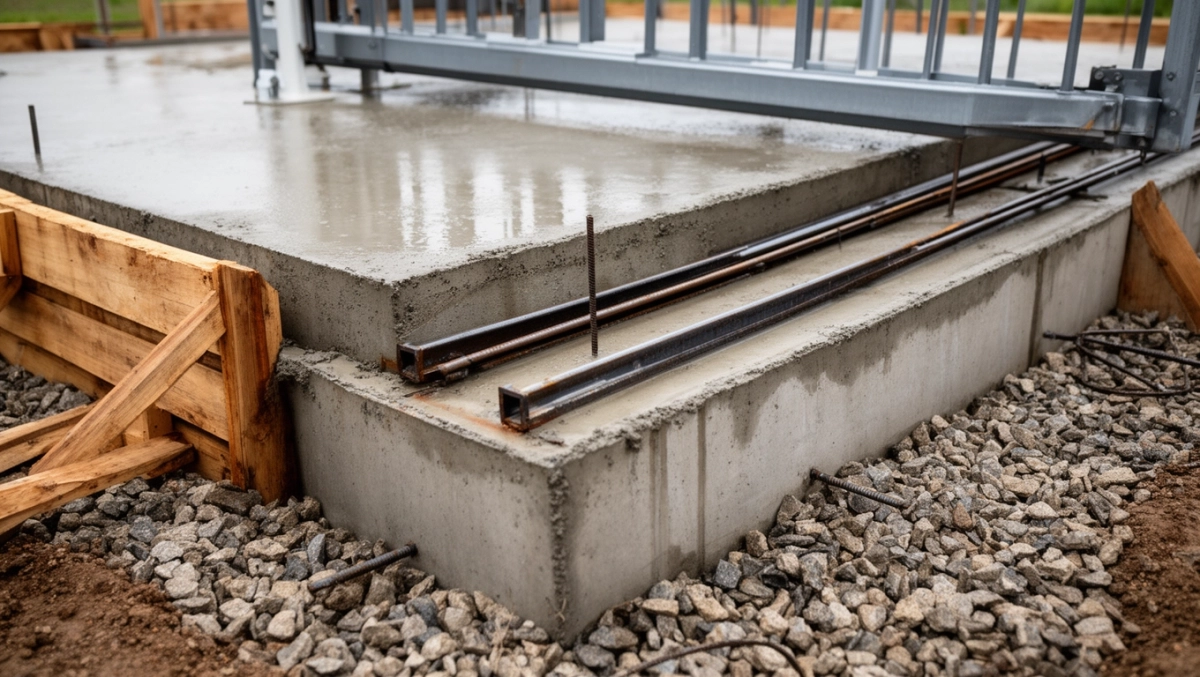

• Krok po kroku: jak zrobić fundament pod bramę przesuwną
• Najczęstsze błędy przy wylewce pod bramę przesuwną
• Kiedy potrzebujesz projektu konstrukcyjnego
• Lista materiałów przed wyjazdem do marketu
• Kiedy wezwać fachowca
• Poziom zaawansowania inwestora a zakres prac

Wymiary fundamentu pod bramę przesuwną i głębokość posadowienia

Proporcja 40% to nie przypadek, lecz kompromis między kosztem wykopu a stabilnością. Zbyt krótki fundament działa jak dźwignia: każdy centymetr wysięgu skrzydła zwielokrotnia moment obracający bryłę betonu. Przy świetle 4 m daje to minimum 1,6 m, ale realnie bezpieczniej pracować z 1,8-2,0 m, ponieważ wózek jezdny wisi około 60 cm od zewnętrznej krawędzi skrzydła.

Szerokość wykopu zależy od tego, czy w fundamencie poprowadzisz kanał na napęd. Standardowo wystarcza 350-400 mm, ale gdy planujesz automatykę od razu, dołóż 150 mm i ułóż w środku rurę osłonową bez niej później kucie betonu staje się jedynym wyjściem. Dolewka na głębokości 60 cm może wystarczyć w piaszczystym, suchym gruncie, lecz w glinie i na terenach z wysokim poziomem wód gruntowych 80 cm to absolutne minimum.

Głębokość determinuje strefa przemarzania, która w Polsce waha się od 80 cm w zachodniej, łagodnej części kraju do 140 cm na Suwalszczyźnie i w górskich kotlinach. Beton musi się znaleźć poniżej tej granicy inaczej woda w gruncie, zamarzając, wypycha blok ku górze. Efekt? Skrzydło latem nie domyka się o 2-3 cm, a po trzech zimach zaczyna rysować prowadnik.

Tabela wymiarów dla typowych świateł bramy

Strefy przemarzania w Polsce

Zanim sięgniesz po łopatę, sprawdź, jaką klasę gruntu masz na działce. Wystarczy wykopać szpadlem dół kontrolny 60 cm, nalać wody i obserwować, czy woda stoi dłużej niż godzinę to sygnał gliny lub iłu. Takie podłoże wymaga nie tylko głębszego wykopu, ale i drenażu pod podsypką żwirową.

Jaki beton i zbrojenie wytrzyma ciężar skrzydła

Klasa betonu to nie pole do oszczędności. Beton B15 widywany w tanich wylewkach gospodarczych pęka po trzech zimach, bo nie wytrzymuje cyklicznego zamarzania i rozmarzania wody w porach. Norma PN-EN 206 dopuszcza w takich warunkach klasę C20/25, a dla gruntów wilgotnych C25/30 z mrozoodpornością oznaczoną symbolem F150 lub wyżej.

Zbrojenie w fundamencie pod bramę pełni rolę szkieletu, który przejmuje naprężenia rozciągające. Beton świetnie znosi ściskanie, ale jest kruchy przy zginaniu. Dwa pręty podłużne o średnicy 12 mm, ułożone wzdłuż fundamentu i połączone strzemionami z drutu 8 mm co 25-30 cm, tworzą klatrę nośną. W miejscu osadzenia słupka przelotowego warto zagęścić strzemiona do 15 cm tam bowiem przenoszone są największe siły z wózka jezdnego.

Kotwy słupka osadza się w świeżym betonie, a nie wierci się ich po stwardnieniu. Kotwa wbetonowana ma pełne oparcie na całej długości, kotwa wklejana czy wkręcana zawsze pracuje tylko w strefie przyklejenia. Rura do przeprowadzenia kabla napędu powinna być zagięta w łagodny łuk kabel trójżyłowy 3×1,5 mm² w powłoce peszel prowadzony po łuku o promieniu mniejszym niż 10 średnic zaczyna ścierać izolację przy każdym cyklu przesuwu.

Ile betonu zamówić?

Do każdej pozycji dodaj 10% zapasu na nierówności wykopu. Przy świetle 5 m wychodzi więc realnie 1,25 m³ betonu to jedna standardowa gruszka z 5% tolerancją. Gotowy beton towarowy, zamówiony z wytwórni, ma powtarzalną recepturę i pewność klasy workowana mieszanka z marketu wymaga precyzyjnego odmierzania wody, bo nadmiar nawet dwóch litrów na 25 kg obniża wytrzymałość końcową o klasę.

Czas wiązania betonu a temperatura

Trzy dni suszenia w pełnym słońcu lipcowego popołudnia potrafią wysuszyć powierzchnię tak, że hydratacja cementu zostaje przerwana beton twardnieje tylko na wierzchu, a w środku pozostaje kruchy. Dlatego właśnie pielęgnacja wilgotnościowa ma znaczenie porównywalne z klasą cementu.

Krok po kroku: jak zrobić fundament pod bramę przesuwną

Krok 1: Geometria i wytyczenie

Napięty sznurek wzdłuż przyszłej osi bramy to podstawa. Na ziemi zaznacz dwie paliki po obu stronach wykopu i wytycz rów po stronie przeciwnej do kierunku otwierania. Fundament zawsze biegnie po stronie, w którą skrzydło ucieka tam, gdzie wózek jezdny przenosi punkt ciężkości na koniec swojej drogi.

Szerokość wykopu powiększ o 5 cm z każdej strony to miejsce na szalunek z desek lub płyty OSB. Bez szalunku ziemia w glinie obsypuje się już po kilku godzinach i nici z precyzyjnych wymiarów.

Krok 2: Wykop i drenaż

Głębokość wykopu to głębokość fundamentu plus 10-15 cm na podsypkę żwirową. Żwir płukany 8-16 mm rozkłada się równo i ubija, tworząc warstwę, przez którą woda nie stoi, lecz odprowadza się na boki. Na glinach podsypka powinna połączyć się z drenażem opaskowym inaczej woda zbiera się pod fundamentem i przy mrozie wypycha go niczym korek z lodem.

Krok 3: Zbrojenie i szalunek

Klatkę z prętów 12 mm warto powiązać na boku i dopiero gotową opuścić do wykopu w środku bowiem ciasno robi się już przy 40 cm szerokości. Beton otulający pręt powinien mieć minimum 3 cm ze wszystkich stron. Mniejsza otulina wystawia stal na korozję, a ta rozsadza beton od środka.

Krok 4: Betonowanie z kotwami

Beton wylewa się warstwami po 20-25 cm i każdą zagęszcza sztychówką lub wibratorem wgłębnym. Pęcherzyki powietrza uwięzione w mieszance to mikropory, w których po latach gromadzi się woda. W świeżym betonie osadzisz kotwy słupka przelotowego najczęściej dwie rury 60×40 mm lub gotowe kotwy producenta bramy.

Przy świetle powyżej 5 m lub na gruncie gliniastym samodzielne wykonanie zaczyna balansować na granicy opłacalności rachunek za wynajem minikoparki i ekipy z doświadczeniem często wychodzi taniej niż tydzień urlopu, kręgosłup i nerwy.

Najczęstsze błędy przy wylewce pod bramę przesuwną

Za płytki fundament na glinie zaskutkował już tysiącami reklamacji. Przy świetle 4 m w zachodniopomorskim piasku wystarcza 80 cm, ale ta sama brama w mazowieckiej glinie potrzebuje metra z kawałkiem. Różnica w kosztach wykopu to 200 PLN, różnica w awariach po pięciu latach bezcenna.

Brak peszla na napęd to błąd nie do naprawienia bez kucia. Demontaż fundamentu, kucie otworów, ponowne betonowanie właśnie tak powstają historie o fundamentach robionych dwa razy. Peszel i kabel prowadzi się przed zalaniem, kiedy kosztuje to 5 zł i 10 minut.

Skrócenie czasu wiązania to pokusa, której ulega co drugi inwestor z terminem wykonania. Po 48 godzinach beton ma twardość pozorną chodzi po nim i pracuje, lecz hydratacja cementu trwa nadal. Napęd zamontowany siódmego dnia przy temperaturze 12°C potrafi rozszczelnić otulinę kotwy, a po miesiącu widać rysę przy słupku.

Beton zbyt niskiej klasy bywa mylnie uważany za oszczędność. W worku z marketu za 25 kg różnica między C12/15 a C20/25 to około 4 PLN. Na całym fundamencie pod bramę 4 m daje to niecałe 50 PLN. Za to koszt wymiany fundamentu po pięciu latach, razem z robotą, przekracza 6 000 PLN.

Łopatka sprawdzająca głębokość wykopu co 50 cm wzdłuż całej długości wyratuje Cię przed płytkim miejscem pod napędem a tam właśnie wózek przenosi największe obciążenia.

Kiedy potrzebujesz projektu konstrukcyjnego

Dom jednorodzinny z bramą do 6 m światła na gruncie piaszczystym wystarczy fundament wykonany zgodnie z powyższą instrukcją. Sytuacja się zmienia, gdy pojawia się którykolwiek z tych warunków.

• Światło bramy powyżej 6 m lub ciężar skrzydła powyżej 500 kg
• Glina, ił, torf, namuły rzeczne w warstwach do 2 m od powierzchni
• Nachylenie terenu powyżej 8% w obrębie 3 m od osi bramy
• Sąsiedztwo obciążeń dynamicznych droga, linia kolejowa, parking powyżej 3,5 tony
• Strefa oddziaływania wód gruntowych wyższych niż 1 m pod powierzchnią

Projekt indywidualny wykonuje uprawniony konstruktor i kosztuje od 800 do 1 800 PLN. Kwota wraca w postaci unikniętych reklamacji i ewentualnego sporu z ubezpieczycielem po szkodzie mrozowej. Geotechnik zlecający sondowanie CPT lub DPL towarzyszy projektantowi bez badań gruntu każda kalkulacja opiera się na założeniach, a te w glinie potrafią minąć się z rzeczywistością o 50%.

W strefie wpływu eksploatacji górniczej lub na terenach objętych ochroną konserwatorską wymagane bywa dodatkowe uzgodnienie z właściwym organem nadzoru budowlanego. Warto to sprawdzić przed rozpoczęciem robót, bo legalizacja samowoli budowlanej kosztuje kilkakrotnie więcej niż uczciwy projekt.

Lista materiałów przed wyjazdem do marketu

• Beton C20/25 lub wyższy objętość wg tabeli + 10% zapasu
• Stal żebrowana 12 mm 2 pręty podłużne (długość fundamentu + 50 cm na zakład)
• Stal gładka 8 mm strzemiona co 25 cm, plus 15 cm w strefie słupka
• Drut wiązałkowy 1,2 mm 2-3 kg
• Podsypka żwirowa 8-16 mm około 0,3 m³ na każdy metr bieżący wykopu
• Rura osłonowa peszel 32 mm długość fundamentu + zapas na łuk
• Kabel YDY 3×1,5 mm² długość peszla + 2 m
• Kotwy słupka przelotowego (wg zaleceń producenta bramy)
• Deski szalunkowe 25 mm lub płyta OSB 18 mm
• Folia PE do pielęgnacji betonu
• Domieszka przeciwmrozowa, jeśli temperatura spada poniżej 5°C

Przed złożeniem zamówienia warto zmierzyć jeszcze raz przekątną wykopu i sprawdzić poziom sąsiedniego ogrodzenia brama ma chodzić płynnie, a próg wjazdu nie może wystawać ponad poziom posesji, bo zimą woda zacznie tworzyć lodową barierę dokładnie tam, gdzie skrzydło ląduje.

Kiedy wezwać fachowca

STOP oddaj to wykonawcy, gdy światło bramy przekracza 5 m, a grunt to glina lub ił. W takiej konfiguracji każdy centymetr błędu w głębokości przekłada się na centymetry przesunięcia skrzydła po pierwszej zimie. Remont to zawsze kucie i nowa wylewka koszt pięciokrotnie wyższy niż ekipa z doświadczeniem od pierwszego dnia.

Są sytuacje, w których samodzielne wykonanie nie ma sensu technicznego, nie tylko prawnego. Gdy wysokość nasypu przy bramie przekracza 40 cm, gdy woda gruntowa stoi w wykopie pomimo pompy, gdy sąsiad zgłasza bliskość fundamentów swojego budynku w każdym z tych przypadków wzywa się geotechnika lub kierownika budowy z uprawnieniami.

Zlecenie projektu konstrukcyjnego poprzedza zawsze wizja lokalna i sondowanie gruntu. To nie fanaberia, lecz rozsądek koszt sondy CPT to 600-900 PLN, a pozwala uniknąć błędu projektowego, którego naprawa przekracza 10 000 PLN.

Poziom zaawansowania inwestora a zakres prac

Ceny są orientacyjne dla 2024 r., dotyczą światła bramy 4 m na gruncie piaszczystym i nie obejmują napędu. W glinie i przy świetle 6 m robocizna rośnie o 40-60%, a materiały o 20-30%.

Montowałem w swojej karierze kilkadziesiąt bram przesuwnych i z własnych obserwacji wiem, że najczęstszą przyczyną reklamacji nie jest wcale sam napęd, lecz właśnie źle wykonany fundament za płytki, bez drenażu, ze źle poprowadzonym kablem. Koszt naprawy fundamentu to zwykle 6 000-12 000 PLN, czyli więcej niż cała brama z napędem przy świetle 4 m. Tę inwestycję warto potraktować jak zakup spokoju na 15-20 lat.

Źródła: PN-EN 206+A2:2021 Beton: wymagania, właściwości, produkcja i zgodność; PN-B-03020:1981 Posadowienie budowli. Głębokość przemarzania gruntu w Polsce; mapa stref przemarzania GUGiK (geoportal.gov.pl); Eurokod 7 (PN-EN 1997) Projektowanie geotechniczne; Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225, z późn. zm.).
