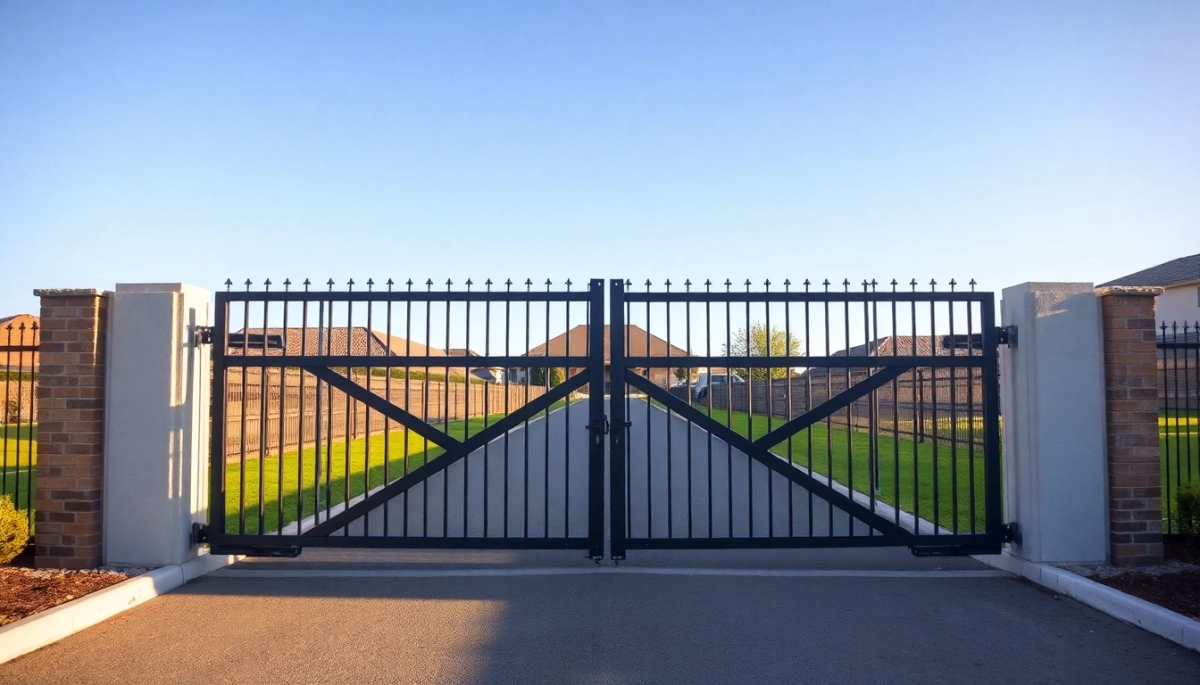

Napęd do bramy dwuskrzydłowej na szeroki słupek – jak dobrać i zamontować

Siłownik przegubowy ETM-FOLD do szerokich słupków

Szeroki słupek murowany, dochodzący do wewnętrznej krawędzi skrzydła, a do tego zawias wpuszczony głęboko w ościeżnicę. W takiej konfiguracji klasyczny siłownik ramowy po prostu nie ma fizycznie miejsca na pełny łuk rozłożenia ramion, co oznacza ręczne otwieranie bramy do końca żywota. Konstrukcja przegubowa ETM-FOLD rozwiązuje ten problem dzięki łamanemu ramieniu, które składa się jak kolano, przenosząc moment obrotowy wokół przeszkody zamiast przez nią. Mechanizm działa tu na zasadzie dźwigni kątowej: pierwsze ramię przymocowane do skrzydła przekazuje siłę na przegub, a drugie, krótsze, przenosi ją na uchwyt słupkowy. Dzięki takiemu kinematycznemu obejściu napęd mieści się tam, gdzie standardowy siłownik ramowy wymagałby co najmniej 30 cm wolnej przestrzeni, której przy szerokim słupku po prostu nie ma.

• Siłownik przegubowy ETM-FOLD do szerokich słupków
• Wymiary montażowe napędu na gruby słupek
• Montaż ETM-FOLD krok po kroku ze schematem okablowania
• Najczęstsze błędy przy montażu napędu na szerokim słupku
• ETM-FOLD na tle innych siłowników
• Konserwacja i żywotność

ETM-FOLD obsługuje zarówno bramy dwuskrzydłowe, jak i jednoskrzydłowe, a kompatybilność z centralami tej samej rodziny eliminuje problem doboru elektroniki. W praktyce oznacza to, że nie trzeba szukać osobnego sterownika do siłownika przegubowego i osobnego do klasycznego, jeśli na posesji stoją różne bramy. Kąt otwarcia wynosi do 110 stopni w wariancie pełnym, przy czym przy głęboko osadzonych zawiasach warto realnie liczyć 90-95 stopni, bo fizyka zawiasu ogranicza ruch skrzydła zanim zrobi to napęd.

W warunkach polskiego klimatu istotna okazuje się klasa szczelności obudowy przegubu, oznaczana jako IP54. Taki stopień ochrony oznacza całkowitą odporność na przypadkowy kontakt z narzędziami i pyłoszczelność, a jednocześnie ochronę przed bryzgami wody z dowolnego kierunku, co przy polskim deszczu padającym pod kątem 45 stopni bywa kluczowe. Temperatura pracy od -20 do +50 stopni Celsjusza sprawia, że urządzenie nie wymaga zimowego wyłączania, chociaż poniżej -15 stopni smar gęstnieje i czas reakcji siłownika wydłuża się o ułamek sekundy, co warto uwzględnić przy programowaniu centrali.

Z perspektywy normatywnej napęd montowany na bramie wjazdowej musi spełniać wymogi normy PN-EN 12453, która określa bezpieczeństwo użytkowania bram z napędem. ETM-FOLD w połączeniu z fotokomórkami FK-02 oraz lampą sygnalizacyjną LS-K tworzy zestaw zgodny z tą normą, ponieważ każdy element łańcucha bezpieczeństwa odpowiada za inną warstwę ochrony: fotokomórki wykrywają przeszkodę, lampa ostrzega otoczenie, a centrala wymusza kierunek ruchu i siłę.

Decydując się na siłownik przegubowy, inwestor kupuje nie tyle urządzenie, co rozwiązanie problemu przestrzennego. Cena wyższa o 20-30% w porównaniu z klasycznym siłownikiem ramowym zwraca się w postaci braku konieczności przebudowy słupka, co przy murowanej konstrukcji oznaczałoby kucie, tynkowanie i malowanie, czyli koszt rzędu 1500-3000 zł. W tym ujęciu napęd przegubowy do bramy dwuskrzydłowej na szeroki słupek okazuje się rozwiązaniem ekonomicznym, a nie premium.

Wymiary montażowe napędu na gruby słupek

Zanim cokolwiek zostanie przykręcone, trzeba zmierzyć trzy wartości: A, B i C. Wymiar A to odległość od osi obrotu zawiasu do punktu mocowania siłownika na skrzydle. Wymiar B określa dystans od osi obrotu do krawędzi słupka od strony posesji. Wymiar C to wysokość montażu uchwytu słupkowego nad ziemią. Te trzy wartości decydują o tym, czy ramię siłownika będzie pracować w optymalnym zakresie kątów, czy będzie szarpać skrzydło przy każdym uruchomieniu. Błąd rzędu ±2 cm skutkuje niedomykaniem jednego skrzydła lub nierównomiernym dociskiem, a w skrajnych przypadkach mechanicznym blokowaniem się przegubu w położeniu pośrednim.

Dla typowych słupków murowanych o szerokości 25-40 cm sprawdzają się następujące wartości orientacyjne:

Wartości A i B muszą tworzyć trójkąt, w którym przeciwprostokątna odpowiada długości ramienia siłownika po złożeniu. Jeśli suma A i B przekracza zasięg urządzenia w najdłuższej konfiguracji, montaż będzie fizycznie niemożliwy bez zastosowania przedłużki. W praktyce oznacza to konieczność sprawdzenia karty katalogowej jeszcze przed zakupem, a nie po przykręceniu uchwytów, kiedy okazuje się, że ramię nie sięga.

Wysokość montażu uchwytu słupkowego wpływa na moment siły działający na zawias. Im wyżej zamontowany uchwyt, tym większe ramię dźwigni i tym mniejsze obciążenie punktowe na zawias. Jednocześnie zbyt wysoko umieszczony napęd zostaje zasypany śniegiem w zimie i oblodzony, co wymusza ręczne odkuwanie przed każdym otwarciem. Optymalna strefa to 60-75 cm nad poziomem utwardzonej nawierzchni, czyli mniej więcej na wysokości biodra dorosłego człowieka, gdzie śnieg bywa zepchnięty, a dostęp do śrub regulacyjnych nie wymaga schylania się ani wchodzenia na drabinę.

Kąt otwarcia oblicza się ze wzoru: cos(alfa) = (A² + B², L²) / (2·A·B), gdzie L to długość ramienia siłownika w stanie złożonym. Ten sam wzór pozwala zweryfikować, czy wybrany punkt montażu zapewni kąt otwarcia powyżej 90 stopni, co dla bramy wjazdowej oznacza wygodny przejazd szerokich pojazdów, takich jak ciągnik rolniczy z przyczepą czy laweta z autem osobowym. Jeśli wynik wychodzi poniżej 85 stopni, warto przesunąć uchwyt słupkowy o 3-5 cm w górę, co zwykle wystarcza do uzyskania prawidłowej geometrii.

Kontrola wymiarów przed wierceniem to jedyny moment, kiedy poprawka kosztuje zero złotych i zero minut. Po wywierceniu otworów pod kotwy mechaniczne lub po zastygnięciu kotwy chemicznej zmiana pozycji uchwytu oznacza konieczność maskowania otworów, szpachlowania i ponownego malowania słupka, co przy fakturze tynku mozaikowego bywa w ogóle niemożliwe bez widocznych śladów.

Montaż ETM-FOLD krok po kroku ze schematem okablowania

Procedura montażu przebiega w ośmiu etapach, z których każdy wymaga innego narzędzia i innego poziomu ostrożności. Przed rozpoczęciem warto przygotować checklistę, ponieważ przerywanie pracy w połowie z powodu brakującej podkładki M10 oznacza kolejny objazd do marketu budowlanego, a brama stoi otwarta przez kilka godzin, co w zabudowie jednorodzinnej stanowi realne zagrożenie bezpieczeństwa.

Etap 1. Montaż uchwytu słupkowego. Uchwyt mocuje się do słupka murowanego za pomocą kotwy mechanicznej M12 lub kotwy chemicznej z prętem gwintowanym M10. Kotwa chemiczna sprawdza się lepiej w przypadku cegły kratówki, ponieważ wypełnia pustki i nie wymaga pełnego muru. Otwór wierci się wiertłem 14 mm na głębokość 110 mm, oczyszcza sprężonym powietrzem lub odkurzaczem, a następnie wstrzykuje żywicę. Czas wiązania żywicy w temperaturze 20 stopni Celsjusza wynosi około 15 minut, ale pełną wytrzymałość kotwa osiąga dopiero po 24 godzinach. W praktyce oznacza to, że siłownik można podwiesić następnego dnia, a cały montaż rozłożyć na dwa dni robocze.

Etap 2. Montaż siłownika na skrzydle. Wspornik skrzydłowy przykręca się do ramy bramy w odległości 12-21 cm od osi zawiasu (zależnie od szerokości słupka). Śruby M10 przechodzą przez profil ramy od wewnątrz, a od zewnątrz nakręca się je na płaskowniku wzmacniającym, który rozkłada siłę na większą powierzchnię. Ten detal konstrukcyjny chroni przed wyrwaniem śruby z profilu stalowego o grubości ścianki 2 mm, do czego dochodzi przy bramach o masie powyżej 180 kg na skrzydło.

Etap 3. Połączenie przegubowe. Skrócone ramię siłownika łączy się z uchwytem słupkowym sworzniem stalowym z zabezpieczeniem zawleczką. Sworzeń smaruje się smarem miedzianym, co zapobiega korozji stykowej między stalą a aluminium w okresie zimowym, kiedy sól drogowa osiada na elementach. Połączenie przegubowe wymaga swobody ruchu w płaszczyźnie pionowej, dlatego luz osiowy sworznia powinien wynosić 0,5-1,0 mm, nie więcej, bo większy luz objawia się stukaniem przy każdym uruchomieniu.

Etap 4. Fotokomórki FK-02. Para fotokomórek montowana na wysokości 30-50 cm nad nawierzchnią wykrywa przeszkodę w świetle bramy. Nadajnik i odbiornik ustawia się w jednej osi optycznej, co weryfikuje się diodą LED na obudowie odbiornika, zapalającą się na zielono przy prawidłowym ustawieniu. Przewody prowadzi się w rurze osłonowej PVC 20 mm, zakopanej na głębokości 25 cm, ponieważ płytsze ułożenie grozi uszkodzeniem przy aeracji trawnika. Zasada działania fotokomórki opiera się na wiązce podczerwieni pulsacyjnej, modulowanej częstotliwością 1,5 kHz, co eliminuje fałszywe alarmy wywoływane przez słońce padające prosto w obiektyw.

Etap 5. Lampa sygnalizacyjna LS-K. Lampa migająca montowana na słupku od strony ulicy informuje kierowców o ruchu bramy. Obudowa lampy posiada klasę szczelności IP44, wystarczającą do pracy na zewnątrz, ale nie do zanurzenia, dlatego montaż pod zadaszeniem lub na wysokości powyżej 2 m wydłuża żywotność żarówki LED. Zasilanie 24 V DC pobiera z centrali, co upraszcza okablowanie, ale wymaga prowadzenia osobnej pary przewodów od zacisków centrali.

Etap 6. Centrala i schemat elektryczny. Centrala zasilana jest napięciem 230 V AC, które wewnętrznie obniżane jest do 24 V DC dla siłowników i akcesoriów. Zasilanie 230 V prowadzi się kablem YDYp 3x1,5 mm², zabezpieczonym wyłącznikiem nadprądowym B10 A oraz wyłącznikiem różnicowo-prądowym 30 mA, zgodnie z wymogami normy PN-HD 60364. Od centrali do siłowników prowadzi się czterożyłowy przewód sterujący, na przykład YTDY 4x0,75 mm². Do fotokomórek i lampy wystarcza dwużyłowy przewód sygnałowy. Schemat podłączenia napędu bramy ETM obejmuje cztery żyły do siłownika: dwie zasilające (plus i minus 24 V) oraz dwie impulsowe (otwieranie i zamykanie). Kolory żył nie są znormalizowane, dlatego centrala posiada oznaczone zaciski, a producent dołącza tabelę przyporządkowania kolorów do zacisków w instrukcji.

Etap 7. Uruchomienie i programowanie krańcówek. Pierwsze uruchomienie wymaga ręcznego ustawienia pozycji krańcowych otwarcia i zamknięcia dla każdego skrzydła. Procedura polega na przytrzymaniu przycisku programowania na centrali, aż dioda LED zacznie pulsować, a następnie na ręcznym przesunięciu skrzydła do pozycji otwartej i zamkniętej, w obu przypadkach z potwierdzeniem przyciskiem. Czas pracy siłownika uczy się automatycznie na podstawie pomiaru poboru prądu, a centrala sama rozpoznaje moment zetknięcia skrzydła z ogranicznikiem mechanicznym. Mechanizm ten wykorzystuje zjawisko wzrostu poboru prądu silnika przy mechanicznym zatrzymaniu, co pozwala uniknąć czujników krańcowych na ramieniu.

Etap 8. Regulacja parametrów pracy. Czas pauzy przed automatycznym zamknięciem ustawia się w zakresie 5-120 sekund, przy czym dla bramy wjazdowej na posesję prywatną optymalna wartość to 15-20 sekund. Siłę docisku reguluje się potencjometrem w zakresie 50-100% wartości nominalnej, a normy wymagają, by siła docisku nie przekraczała 1500 N na krawędzi skrzydła. Tryb fototestu sprawdza sprawność fotokomórek przed każdym uruchomieniem, co stanowi wymóg normy PN-EN 12453 i jednocześnie chroni przed sytuacją, w której brama zamyka się na przeszkodę niewidoczną dla brudnego czujnika.

Szacunkowy czas montażu przez doświadczoną dwójkę to 3-5 godzin, z czego najwięcej zajmuje wiercenie i osadzanie kotew w słupku murowanym. Lista niezbędnych narzędzi obejmuje: wiertarkę udarową z wiertłami 12 i 14 mm, klucz dynamometryczny 20-100 Nm, poziomicę 60 cm, miarę zwijaną 5 m, śrubokręt krzyżakowy PH2, ściągacz izolacji, próbnik napięcia, kombinerki, a także klucz płaski 17 mm i 19 mm. Brak klucza dynamometrycznego to częsta przyczyna zerwanych śrub, ponieważ montaż siłownika wymaga momentu dokręcania 35-40 Nm, którego ręczne wyczucie jest zawodne.

Najczęstsze błędy przy montażu napędu na szerokim słupku

Pięć typowych błędów powtarza się w niemal każdej instalacji wykonywanej po raz pierwszy. Pierwszy to zbyt niskie umieszczenie uchwytu słupkowego, poniżej 50 cm nad ziemią, co skutkuje zalewaniem obudowy przegubu wodą deszczową spływającą po słupku. Woda w połączeniu z pyłem tworzy pastę ścierną, która w ciągu dwóch sezonów zjada uszczelkę przegubu i powoduje korozję sworznia. Rozwiązanie polega na montażu uchwytu powyżej strefy rozbryzgowej, czyli minimum 60 cm nad utwardzoną nawierzchnią.

Drugi błąd to montaż kotwy chemicznej bez oczyszczenia otworu. Pył wiertniczy pozostawiony w otworze tworzy warstwę poślizgową między żywicą a murem, co obniża wytrzymałość połączenia nawet o 70%. Norma dopuszcza wytrzymałość na wyrywanie 5 kN dla kotwy M10 w betonie C20/25, ale w praktyce bez czyszczenia otworu wartość spada do 1,5 kN, co przy sile dynamicznej siłownika w chwili rozruchu oznacza realne ryzyko wyrwania. Czyszczenie otworu odkurzaczem lub sprężonym powietrzem trwa minutę, a oszczędza godziny na poprawkach.

Trzeci błąd to prowadzenie kabli 230 V i 24 V w tej samej rurze osłonowej. Indukcja elektromagnetyczna z kabla zasilającego zakłóca sygnał sterujący, co objawia się samoistnym otwieraniem lub zamykaniem bramy w godzinach nocnych, kiedy nikt nie naciska pilota. Separacja kabli odległością minimum 20 cm lub ekranowanie kabla sygnałowego folią aluminiową eliminuje problem.

Czwarty błąd to brak regulacji siły docisku po pierwszym uruchomieniu. Centrala domyślnie ustawia siłę na 80% wartości nominalnej, co dla lekkiej bramy oznacza nadmierny docisk i szybsze zużycie zawiasów. Pomiar siły na krawędzi skrzydła za pomocą siłomierza kieszonkowego pozwala ustawić wartość zgodną z normą 1500 N, a jednocześnie dostosowaną do rzeczywistej masy skrzydła.

Piąty błąd to pominięcie smarowania przegubu przed pierwszym uruchomieniem. Fabrycznie nowy siłownik ma minimalną warstwę smaru na sworzniu przegubu, wystarczającą na okres testowy, ale nie na lata eksploatacji. Smar miedziany lub grafitowy nałożony na sworzeń w trakcie montażu wydłuża żywotność przegubu do 8-10 lat, podczas gdy bez smarowania pierwsze oznaki korozji pojawiają się po 2-3 latach.

Dodatkowym zagrożeniem bywa montaż fotokomórek na wysokości poniżej 20 cm, gdzie mogą zostać zasypane liśćmi lub przysypane śniegiem. Brudna lub zasłonięta fotokomórka blokuje zamykanie bramy, a użytkownik po kilku dniach zaczyna wyłączać tryb fototestu, co stanowi naruszenie normy bezpieczeństwa. Montaż na wysokości 40-50 cm w połączeniu z regularnym czyszczeniem soczewek raz w miesiącu utrzymuje niezawodność systemu.

ETM-FOLD na tle innych siłowników

Porównanie z popularnymi rozwiązaniami innych producentów pozwala ustawić oczekiwania wobec konkretnego urządzenia. Siłownik przegubowy do bramy dwuskrzydłowej na szeroki słupek stanowi niszę, w której liczy się nie maksymalna siła ciągu, lecz geometria montażowa.

FAAC 740 sprawdza się na słupkach do 30 cm, ale powyżej tej wartości ramię zaczyna kolidować z krawędzią muru. CAME FROG to napęd podziemny montowany w puszce w posadzce, więc problem szerokiego słupka go nie dotyczy, ale wymaga wykucia fundamentu o głębokości 40 cm pod każdym słupkiem. NICE HYKE to konstrukcja przegubowa, ale o krótszym ramieniu, przez co na słupkach 40-centymetrowych kąt otwarcia spada poniżej 80 stopni, co dla wjazdu na posesję bywa niewystarczające.

Kryterium wyboru sprowadza się do trzech pytań: jak szeroki jest słupek, jak ciężkie jest skrzydło i czy istnieje możliwość wykucia fundamentu pod napęd podziemny. Dla słupków 25-50 cm i skrzydeł do 250 kg bez konieczności ingerencji w nawierzchnię ETM-FOLD stanowi rozwiązanie optymalne. Powyżej 250 kg warto rozważyć FAAC 740 z przedłużką ramienia lub CAME FROG z instalacją podziemną.

Warunki, w których ETM-FOLD nie sprawdzi się, to przede wszystkim bramy powyżej 3 metrów światła wjazdu, gdzie ramię siłownika nie jest w stanie przenieść momentu obrotowego bez odkształceń, oraz bramy z automatyką częstotliwą (powyżej 50 cykli dziennie), gdzie intensywność pracy przekracza założoną klasę użytkowania. W takich wypadkach napęd przemysłowy z przekładnią ślimakową stanowi trafniejszy wybór.

Konserwacja i żywotność

Siłownik przegubowy zaczyna wymagać uwagi po pierwszym sezonie zimowym, kiedy sól drogowa i cykle zamarzania-roztapiania odsłonią ewentualne niedociągnięcia montażowe. Przegub ramienia smaruje się raz na 12 miesięcy smarem miedzianym w sprayu, aplikowanym przez otwór serwisowy w tulei. Jednorazowa aplikacja to 5 sekund pracy i 2 zł kosztu, a wydłuża żywotność przegubu z 5 do 10 lat.

Kontrola krańcówek po zimie polega na weryfikacji, czy skrzydło domyka się do pozycji całkowicie zamkniętej, bez szczeliny 1-2 mm. Taka szczelina pojawia się, gdy fundament słupka osiada nierównomiernie po zimie, co na gruntach gliniastych jest zjawiskiem powszechnym. Korekta wymaga poluzowania śruby mocującej wspornik skrzydłowy, przesunięcia go o 2-3 mm i ponownego dokręcenia momentem 35 Nm.

Czyszczenie fotokomórek FK-02 raz na kwartał, wilgotną ściereczką z mikrofibry, przywraca niezawodność wykrywania przeszkód. Kurz i pyłki kwiatowe osadzają się na soczewkach w ciągu kilku tygodni, a jednorazowe przetarcie zajmuje mniej czasu niż szukanie przyczyny, dlaczego brama nie chce się zamknąć w słoneczne południe.

Wymiana akumulatora awaryjnego (jeśli centrala go posiada) następuje co 3-4 lata, ponieważ akumulatory litowo-żelazowo-fosforanowe (LiFePO4) zachowują 80% pojemności po 2000 cykli ładowania, co przy typowej eksploatacji daje właśnie ten przedział czasowy. Zaniedbanie wymiany objawia się brakiem możliwości otwarcia bramy podczas awarii sieci energetycznej, a to moment, w którym liczy się każda minuta.

Pobierz kalkulator wymiarów A/B/C i sprawdź, czy Twój słupek kwalifikuje się do montażu ETM-FOLD bez dodatkowych przedłużek. Plik oblicza kąt otwarcia na podstawie wprowadzonych wartości i podpowiada minimalne wymiary montażowe.

Źródła danych i normy: PN-EN 12453:2017 (Bezpieczeństwo użytkowania bram z napędem), PN-HD 60364 (Instalacje elektryczne niskiego napięcia), karty katalogowe producentów siłowników przegubowych (FAAC, CAME, NICE), instrukcja montażu ETM-FOLD, dane klimatyczne IMGW dla strefy umiarkowanej. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
