Jaki napęd do bramy garażowej uchylnej sprawdzi się w Twoim domu

Ręczne otwieranie ciężkiej, uchylnej bramy garażowej potrafi zniechęcić do samego wychodzenia z auta, zwłaszcza gdy na dworze leje albo prószy śnieg. Sprawdzony napęd do bramy garażowej uchylnej rozwiązuje ten problem w dwóch ruchach, ale tylko wtedy, gdy jego moc, moment obrotowy i zabezpieczenia zostaną dobrane do konkretnej konstrukcji skrzydła. Źle dopasowany siłownik będzie pracował na granicy wydajności, grzał się i w końcu odmówi posłuszeństwa w najmniej odpowiednim momencie.

• Napęd łańcuchowy, paskowy czy śrubowy do bramy uchylnej
• Moc silnika i moment obrotowy przy bramie uchylnej
• Napęd do bramy uchylnej z fotokomórkami i smart home
• Montaż napędu do bramy uchylnej krok po kroku
• Co jeszcze warto sprawdzić przed zakupem

Napęd łańcuchowy, paskowy czy śrubowy do bramy uchylnej

Mechanizm napędowy to serce całego układu i od jego budowy zależy trwałość oraz kultura pracy. W bramach uchylnych najczęściej spotyka się trzy rozwiązania, z których każde działa na innej zasadzie fizycznej.

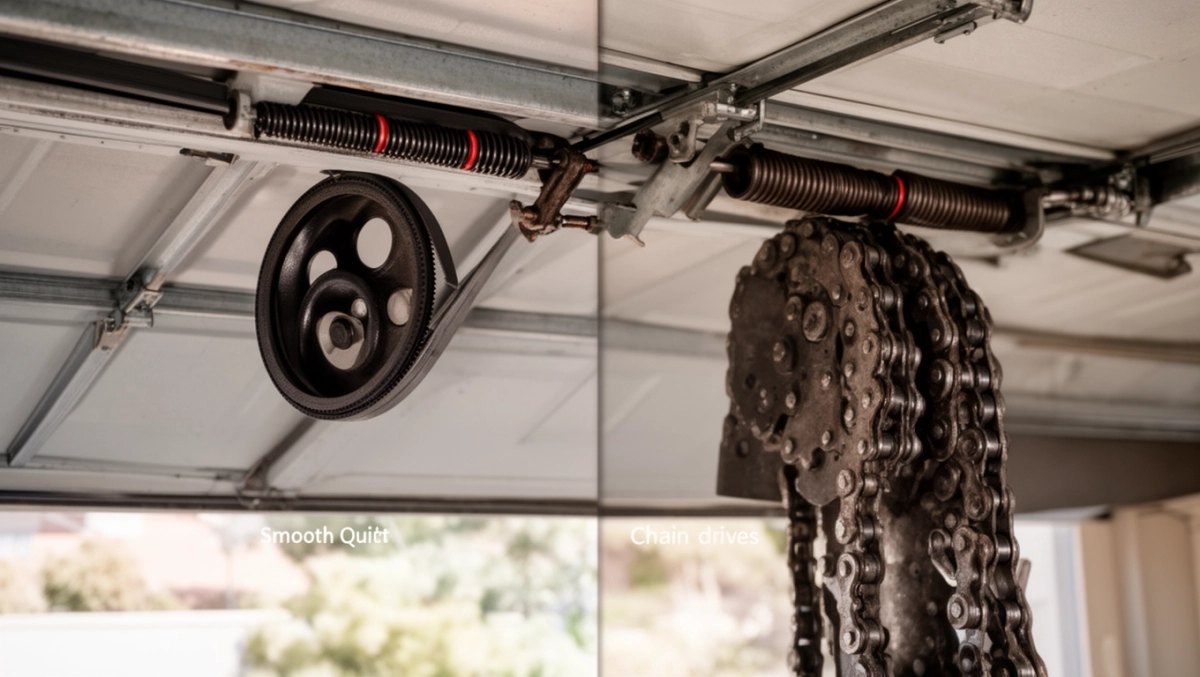

Napęd łańcuchowy przenosi moment obrotowy z silnika na wózek jezdny za pośrednictwem metalowego łańcucha. Mechanizm ten zapewnia wysoką wytrzymałość mechaniczną, ponieważ ogniowa stalowa konstrukcja nie rozciąga się pod obciążeniem. W praktyce oznacza to, że łańcuch świetnie radzi sobie z ciężkimi skrzydłami o masie 120-180 kg, a przy tym jego żywotność sięga 15-20 lat przy standardowym użytkowaniu domowym. Minusem jest wyraźny dźwięk pracy, zwykle 65-72 dB mierzony z odległości 1 m.

Napęd paskowy wykorzystuje zamiast łańcucha wzmocniony poliuretanowy lub neoprenowy pas zębaty. Taki pas amortyzuje drgania i tłumi odgłosy, dzięki czemu głośność spada do 55-60 dB. Jego fizyczna natura powoduje jednak stopniowe wydłużanie pod wpływem siły rozciągającej, co po 8-10 latach może wymagać regulacji naciągu. Sprawdza się przy bramach do 100 kg i tam, gdzie liczy się cicha praca, np. w garażach przylegających do sypialni.

Napęd śrubowy (inaczej śrubowo-przekładniowy) przesuwa wózek za pomocą obracającej się śruby trapezowej. Mechanizm samohamowny sprawia, że brama blokuje się mechanicznie w każdej pozycji, co zwiększa odporność na włamanie. Głośność osiąga 60-68 dB, a trwałość zależy głównie od jakości łożysk. To rozwiązanie zajmuje więcej miejsca wzdłuż prowadnicy, więc wymaga głębszego garażu.

Kiedy nie stosować danego typu? Łańcuchowy nie pasuje do lekkich, cienkich blach, bo generowane wibracje mogą rezonować z poszyciem. Paskowy nie udźwignie skrzydeł powyżej 110 kg, a śrubowy wymaga idealnie prostej prowadnicy, bo nawet 2 mm odchylenia powodują szybkie zużycie nakrętki.

Moc silnika i moment obrotowy przy bramie uchylnej

Podstawowy błąd polega na porównywaniu samych watów, pomijając moment obrotowy wyrażany w niutonometrach. To moment decyduje o tym, czy napęd ruszy ciężkie skrzydło z miejsca, a nie moc pobierana z sieci.

Silnik o mocy 250-350 W i momencie 15-20 Nm wystarczy do bramy o masie do 80 kg przy częstotliwości 10 cykli dziennie. Cięższe skrzydła 100-150 kg wymagają momentu 25-35 Nm, a powyżej 150 km warto sięgać po jednostki 40 Nm i więcej. Fizycznie wyższy moment oznacza większą siłę na kole zębatym, więc przekładnia i wał są mniej obciążone.

Rzeczywisty pobór prądu wynosi zwykle 0,4-1,2 kWh miesięcznie przy typowej rodzinie, co przekłada się na 1-3 zł kosztów energii. Silniki bezszczotkowe DC 24 V pobierają średnio o 35% mniej prądu od szczotkowych 230 V, ponieważ brak strat na komutacji mechanicznym zwiększa sprawność do 80-85%.

Wzór orientacyjny: masa skrzydła (kg) × 0,3 = sugerowany moment obrotowy (Nm) dla 10 cykli dziennie. Przy 20 cyklach mnożnik rośnie do 0,4.

Napięcie zasilania wpływa na bezpieczeństwo i komfort. Modele 24 V mogą pracować z akumulatora awaryjnego, dzięki czemu brama otworzy się nawet podczas awarii sieci. Zasilanie 12 V stosuje się w lekkich bramach do 60 kg, ponieważ przy większych obciążeniach spadki napięcia powodują przegrzewanie uzwojeń.

Nigdy nie dobieraj napędu „na styk". Jeśli producent podaje udźwig 120 kg, a skrzydło waży 115 kg, silnik będzie pracował w trybie ciągłego przeciążenia termicznego, co skróci żywotność o 40-50%.

Napęd do bramy uchylnej z fotokomórkami i smart home

Nowoczesny napęd do bramy garażowej uchylnej to już nie tylko silnik, ale brama bezpieczeństwa oparta o normę PN-EN 12453 i 12604. Bez fotokomórek system nie przejdzie odbioru w nowym budynku, a w starszym garażu ryzykuje wypadek z dzieckiem lub zwierzęciem.

Fotokomórki działają na zasadzie wiązki podczerwieni emitowanej z nadajnika i odbieranej przez odbiornik. Gdy cokolwiek przetnie wiązkę, sterownik natychmiast zatrzymuje ruch i uruchamia cofnięcie. Norma wymaga montażu na wysokości 100-200 mm, co chroni przed najechaniem małego obiektu. Listwa krawędziowa działa inaczej: reaguje na nacisk fizyczny i aktywuje się, gdy skrzydło napotka przeszkodę sztywną, np. słupek.

Integracja z systemami smart home opiera się na trzech protokołach. Zigbee i Z-Wave zapewniają komunikację z centralką domową przy poborze mocy poniżej 1 W, a moduł Wi-Fi umożliwia sterowanie bezpośrednio z aplikacji. Popularność zdobywają bramki kompatybilne z Apple HomeKit oraz asystentami głosowymi, choć fizycznie sprowadza się to do tego samego: przekaźnik w napędzie otrzymuje sygnał zamknij/otwórz przez sieć lokalną.

Pamiętaj o certyfikacie. Napęd zgodny z PN-EN 60335-2-95 i 12453 posiada deklarację zgodności CE. Bez niej ubezpieczyciel może odmówić wypłaty po kradzieży.

Montaż napędu do bramy uchylnej krok po kroku

Samodzielny montaż jest realny przy lekkich bramach do 80 kg, ale wymaga co najmniej dwóch osób, ponieważ prowadnica waży 4-6 metrów. Cięższe skrzydła i bramy z napędem śrubowym lepiej oddać instalatorowi z uprawnieniami SEP.

Krok 1 przygotowanie. Skrzydło musi poruszać się płynnie ręcznie. Jeśli stawia opór, reguluje się sprężyny w nadprożu. Napęd nie skompensuje źle wyważonej bramy, a jedynie przyspieszy jej zniszczenie.

Krok 2 montaż prowadnicy. Prowadnicę mocuje się do nadproża w odległości 25-40 mm od sufitu, a wieszaki przykręca się do krokwi lub stalowej ramy. Zbyt niskie zawieszenie ogranicza prześwit i może kolidować z autem.

Krok 3 zawieszenie siłownika. Silnik łączy się z końcem prowadnicy i zasilanie prowadzi przewodem trójżyłowym 3 × 1,5 mm². Przekrój dobrany jest tak, by spadek napięcia nie przekraczał 3% przy rozruchu.

Krok 4 ustawienie krańcówek. Mechaniczne lub magnetyczne ograniczniki ustala się w położeniu otwartym i zamkniętym. Błąd w tej fazie powoduje, że brama nie domyka się lub próbuje wjeżdżać w sufit.

Krok 5 testy bezpieczeństwa. Pod fotokomórką kładzie się kawałek drewna o wysokości 50 mm i uruchamia zamykanie. Skrzydło musi zatrzymać się i cofnąć w ciągu 0,5 sekundy. Brak reakcji oznacza błąd w okablowaniu lub uszkodzony czujnik.

Gwarancja producenta wymaga fotokomórek i listwy krawędziowej od pierwszego uruchomienia. Ich późniejszy montaż może nie zostać uznany za wystarczający do utrzymania ochrony.

Co jeszcze warto sprawdzić przed zakupem

Zanim klikniesz zamówienie, przejdź przez dziesięć punktów kontrolnych. Rodzaj bramy, jej waga, częstotliwość otwierania, dostępność zasilania, typ fotokomórek, liczba pilotów, kompatybilność z automatyką domową, gwarancja, dostępność serwisu i realny budżet. Te informacje decydują o tym, czy automatyka będzie działać latami, czy tylko do pierwszej zimy.

Najczęstsze błędy? Dobór za słabego napędu, ignorowanie fotokomórek, brak konserwacji. Konsekwencja pierwszego to przegrzewanie silnika i spalony kondensator rozruchowy. Drugiego to ryzyko wypadku lub odmowa wypłaty odszkodowania. Trzeciego to zatarcie rolek po 3-4 latach, gdy koszt naprawy przekracza połowę ceny nowego urządzenia.

Harmonogram przeglądów obejmuje smarowanie łańcucha lub paska co 6 miesięcy, kontrolę naciągu co 12 miesięcy i wymianę szczotek w silnikach szczotkowych po 8-10 tys. cykli. Akumulator awaryjny w układzie 24 V wymaga doładowania co 3 miesiące, jeśli brama nie pracowała podczas awarii sieci.

Ciepły garaż to cichsza praca. Napęd montowany w nieogrzewanym pomieszczeniu smaruje się gęstszym olejem syntetycznym, który nie traci lepkości poniżej -15°C.

Jeśli szukasz napędu do bramy garażowej uchylnej z myślą o długiej, bezproblemowej eksploatacji, zacznij od zmierzenia masy skrzydła i policzenia dziennych cykli. Te dwie liczby powiedzą więcej niż dziesięć broszur reklamowych. Skorzystaj z gotowej checklisty przedzakupowej, by nie pominąć żadnego detalu, a dobór stanie się prosty i powtarzalny.

Źródła: Polska Norma PN-EN 12453, PN-EN 12604, PN-EN 60335-2-95; portal norma.info; poradnik ITB (Instytut Techniki Budowlanej); materiały branżowe z rynku automatyki bramowej.
