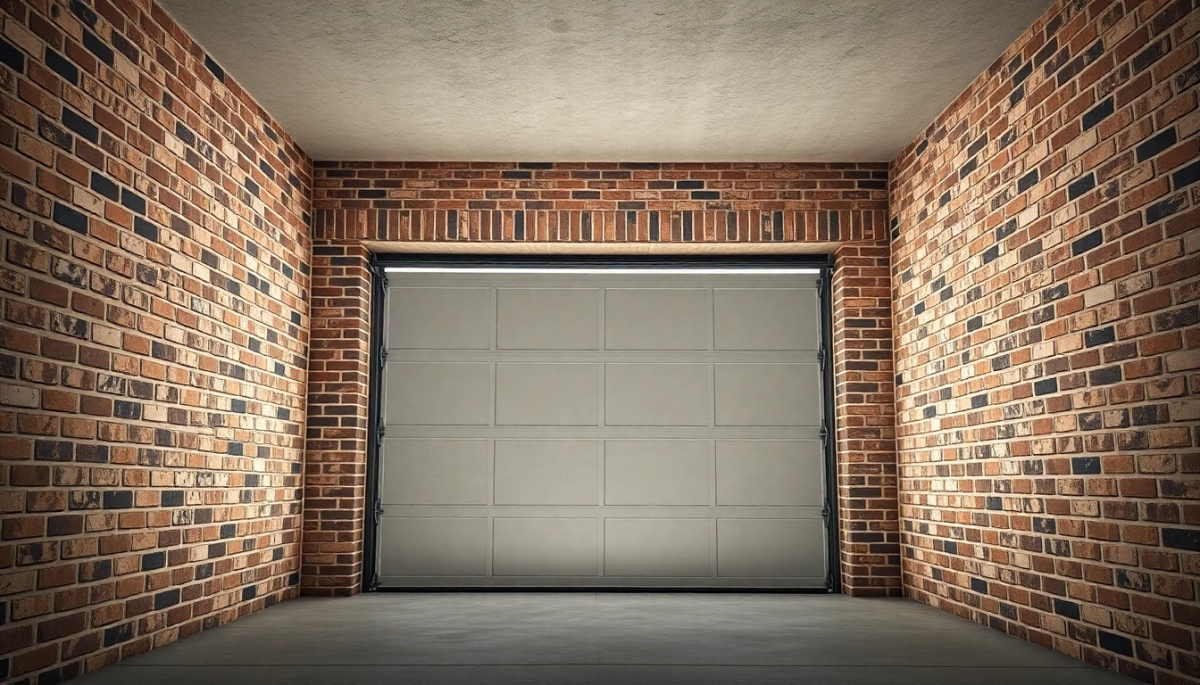

Jaki otwór pod bramę garażową 5 m? Wymiary, które musisz znać

Pięć metrów szerokości, dwa metry dwadzieścia pięć wysokości to najczęściej zamawiany wymiar bramy do garażu dwustanowiskowego. Klucz tkwi jednak nie w samej bramie, lecz w otworze, który musisz przygotować w murze. Źle wytyczony, krzywy lub ciasny otwór potrafi kosztować od kilkuset do kilku tysięcy złotych, bo wymaga potem skuwania nadproża, poszerzania ościeży lub wymiany zamówionej bramy na mniejszą. Ten tekst to konkretny wymiarownik, który pozwala uniknąć tych strat i przejść od projektu do montażu bez nerwów.

• Jak prawidłowo zmierzyć otwór pod bramę garażową
• Minimalne nadproże i przestrzeń boczna pod bramę segmentową
• Jaki otwór pod bramę garażową 5 m wymiar krok po kroku
• Najczęstsze błędy przy przygotowaniu otworu 5000x2250
• Dobór bramy do otworu kolejność ma znaczenie
• Checklista przed złożeniem zamówienia na bramę

Jak prawidłowo zmierzyć otwór pod bramę garażową

Pomiar zaczynasz od wyczyszczenia ościeży każdy fragment tynku, który odstaje, zaburzy odczyt. Taśma miernicza przykładasz do lica ściany po stronie zewnętrznej, a nie do wewnętrznego obrysu muru. Różnica bywa spora, bo tynk na elewacji potrafi mieć 15-25 mm, a od tego odliczasz dopiero wymiar w świetle gotowej ściany.

Szerokość mierzysz w trzech punktach: na dole, pośrodku i pod samym nadprożem. Konstrukcje murowe rzadko są idealnie pionowe, więc dolna i górna wartość mogą się różnić nawet o 30-40 mm. Jako wymiar nominalny otworu podajesz zawsze wartość najmniejszą, bo to ona decyduje, czy brama wejdzie. Różnicę między skrajnymi odczytami nazywamy odchyłką ościeży; dla bramy 5000 mm dopuszczalna odchyłka to maksymalnie 10 mm, wszystko powyżej wymaga korekty muru przed montażem.

Wysokość mierzysz identycznie od gotowej posadzki do dolnej krawędzi nadproża, w trzech miejscach, w odstępach co ok. 1,5 m. Jeżeli wylewka nie została jeszcze wykonana, odejmujesz jej planowaną grubość najczęściej 60-80 mm dla ogrzewanego garażu z izolacją przeciwwilgociową. Podanie wymiaru „od surowego betonu" przy finalnej posadzce 70 mm wyżej to klasyczna przyczyna konieczności podkuwania nadproża.

Nadproże mierzysz od lica ściany do przeciwległego lica, zapisując dokładną odległość między filarami pod konstrukcją nośną. W murze z betonu komórkowego odcinki pod nadprożem bywają węższe niż sam otwór, bo zostawia się bruzdę na wieniec. W ścianie murowanej z cegły ceramicznej nadproże bywa szersze, bo wymaga stemplowania przez 2-3 warstwy cegieł. Tę wartość podajesz producentowi jako tzw. wolną przestrzeń nad otworem od niej zależy wybór mechanizmu prowadzenia.

Boki mierzy się od krawędzi ościeży do planowanej ściany bocznej garażu, w której poprowadzone zostaną szyny prowadzące bramy. To tzw. przestrzeń boczna, kluczowa dla segmentów i rolek. Przy bramie 5000 mm potrzebujesz minimum 100-120 mm z każdej strony, a w przypadku napędu automatycznego nawet 140-160 mm, bo na ścianie pojawia się jeszcze konsola napędu. Pomiar wykonuj na czystym murze, bez tynku, bo grubość warstwy wykończeniowej zabiera cenne milimetry.

Głębokość garażu to odległość od wewnętrznego lica ściany z otworem do przeciwległej ściany. Brama segmentowa o wysokości 2250 mm potrzebuje na prowadnice sufitowe 3,5-4,0 m wolnej przestrzeni. Również tę wartość podawaj po ułożeniu posadzki, bo wylewka samo-poziomująca potrafi zjeść z głębokości kolejne 30-50 mm, a wtedy brama uderza o tył ściany przy pełnym otwarciu.

Do pomiarów używaj poziomicy laserowej i taśmy z blokadą „na oko" przy otworze 5 m to ryzyko błędu rzędu 1-2 cm. Zapisz wszystkie wartości na szkicu z naniesionymi kierunkami (zawsze widać, że lewa strona na rysunku to prawa w rzeczywistości), a sam szkic dołącz do zapytania oszczędza to potem wielu nieporozumień.

Wymiary standardowe według typu bramy

Każdy typ bramy rządzi się innymi wymaganiami przestrzennymi. Różnice wynikają z mechaniki prowadzenia segmenty potrzebują sufitu, rolki chowają się w nadprożu, uchylne wychylają łuk przed siebie, a dwuskrzydłowe w ogóle nie potrzebują sufitu.

Przy bramach segmentowych i rolowanych ważna jest jeszcze średnica wału nawojowego dla typowej rolety 5000×2250 wynosi ok. 180-220 mm i mieści się w minimalnym nadprożu 250 mm. Każdy producent podaje tę wartość w karcie technicznej, bo różni się ona między seriami.

Dla bramy dwuskrzydłowej 5000 mm pojedyncze skrzydło liczy 2500 mm i tu uwaga: skrzydło o masie 60-80 kg wymaga solidnych zawias i wzmocnionego nadproża. Nadproże stalowe HEA 140 wystarczy, drewniane belki 120×120 z drewna C24 tylko przy mniejszych otworach, powyżej 4 m szerokości lepiej sięgnąć po stal.

Minimalne nadproże i przestrzeń boczna pod bramę segmentową

Nadproże 210 mm to wartość minimalna dla bramy segmentowej bez napędu, z prowadzeniem standardowym. Przy automatyce potrzebujesz 50-100 mm więcej, bo obok wału nawojowego musi zmieścić się szyna z łańcuchem lub pasem napędowym. Sama jednostka napędowa zajmuje dodatkowe 180-250 mm głębokości od ściany, więc liczy się też wolna przestrzeń przy samej ścianie bocznej garażu.

Nadproże wykonuje się najczęściej jako stalowy ceownik C20 lub belka HEA 140, osadzane w bruździe na głębokość minimum 150 mm z każdej strony. Betonowe nadproże prefabrykowane L19 sprawdzi się przy otworach 5 m, ale wymaga dźwigu i jest droższe o ok. 30-40% od stalowego. Nadproże drewniane z belki 120×120 mm z drewna litego C24 wytrzyma obciążenie, ale przy bramie automatycznej wibracje od napędu potrafią po kilku latach poluzować węzły w budynkach z ogrzewaniem, gdzie temperatura zmienia się sezonowo, to częsta przyczyna pęknięć tynku nad bramą.

Przestrzeń boczna 100-120 mm pozwala na swobodne prowadzenie segmentów i montaż konsoli zawieszenia. Przy węższym marginesie (poniżej 90 mm) instalacja jest możliwa, ale wymaga specjalnych kątowników montażowych i obniża trwałość zawiasów te pracują wtedy w bocznym docisku, a nie w czystym obrocie.

Wpływ ocieplenia na wymiar otworu

Ściana garażu ocieplona styropianem 150 mm zmienia wymiar w świetle gotowej ściany. Jeśli otwór wyznaczono na etapie surowym (bez ocieplenia), po dociepleniu okazuje się węższy o 2 × 150 mm = 300 mm. Przy bramie segmentowej 5000 mm to oznacza otwór w gotowej ścianie 4700 mm za mało dla nominalnego wymiaru.

Rozwiązanie polega na wyznaczeniu otworu na etapie murowania z zapasem na planowaną warstwę izolacji. W ścianie trójwarstwowej z elewacją klinkierową mur nośny ma 250-290 mm, szczelina wentylowana 30 mm, ocieplenie 120-150 mm i klinkier 120 mm łączna różnica między osią otworu w murze a licem elewacji to nawet 270-290 mm, więc sam otwór w murze musi być szerszy o tyle właśnie.

W garażach nieogrzewanych ocieplenie bywa cieńsze (50-80 mm) albo w ogóle pomijane wtedy wymiar w świetle ściany odpowiada otworowi surowemu. Przy ogrzewaniu podłogowym lub ściennym w garażu warto tę informację przekazać producentowi już przy pierwszym kontakcie.

Jaki otwór pod bramę garażową 5 m wymiar krok po kroku

Dla najpopularniejszego wariantu 5000×2250 mm wymiary prezentują się następująco:

Dla bram większych (6000×2500 mm) proporcje się przesuwają: nadproże rośnie do 260-320 mm, a przestrzeń boczna do 130-150 mm. Głębokość garażu przy 2500 mm wysokości to minimum 4000 mm, lepiej 4500 mm, bo wyższa brama potrzebuje dłuższego łuku wygięcia segmentów.

Dla bram mniejszych (2500×2125 mm) wartości minimalne są niższe: nadproże 180-220 mm, przestrzeń boczna 90-110 mm, głębokość garażu 3200-3500 mm. Jednostanowiskowa brama generuje mniejsze obciążenia mechaniczne, więc prowadnice mogą być krótsze, a zawiasy lżejsze.

Najczęstsze błędy przy przygotowaniu otworu 5000x2250

Pomijanie odchyłki muru to pierwszy grzech. Ściana długa na 5 m rzadko jest idealnie prosta konstruktor wie, że odchyłka 10-15 mm na całej długości jest dopuszczalna wg PN-EN 1996-1-1, ale dla bramy 5000 mm takie odchylenie oznacza klinowanie segmentów. Rozwiązanie to tynk wyrównawczy 20-40 mm po obu stronach lub kątowniki regulowane w prowadnicach.

Otwór wyznaczony „na surowo", bez uwzględnienia grubości tynku, to błąd nr 2. Tynk cementowo-wapienny 15 mm zabiera po 15 mm z każdej strony razem 30 mm. Przy bramie 5000 mm po tynkowaniu zostaje 4970 mm, czyli poniżej nominalnej wartości. Brama wchodzi, ale z takim luzem, że uszczelki nie przylegają, a zimne powietrze przedostaje się do wnętrza zimą widoczne jako szron na metalowych panelach.

Za niskie nadproże to błąd, który zmusza do wymiany bramy. Standardowe segmenty z pakietem ocieplenia 42 mm potrzebują 220 mm wolnej przestrzeni, ale przy napędzie automatycznym 280 mm. Kto zaplanuje 200 mm, ten w najlepszym razie montuje bramę bez napędu na zawsze, w najgorszym kuje nadproże lub zamawia bramę niższą.

Brak instalacji elektrycznej pod napęd wychodzi drogo. Kabel 3×1,5 mm² prowadzony do gniazda nad bramą najłatwiej ułożyć w bruździe na etapie murowania. Po tynkowaniu kucie bruzdy i przywracanie ściany do stanu pierwotnego kosztuje 200-400 zł, zależnie od regionu. Warto poprowadzić też kabel sygnałowy do fotokomórek nawet jeśli ich dziś nie montujesz.

Niezachowanie prostokątności otworu przekątne różniące się o więcej niż 15 mm dla otworu 5000×2250 mm to sygnał, że narożniki są rozjechane. Brama segmentowa potrzebuje idealnie prostopadłych prowadnic; przy odchyłce przekątnej 20 mm segmenty zaczynają szurać o krawędzie i ścierać uszczelki w ciągu 2-3 sezonów.

Pomijanie dylatacji przy ścianie szczelinowej prowadzi do zaciskania prowadnic w sezonie zimowym. Ściana trójwarstwowa pracuje inaczej niż jednowarstwowa szczelina wentylowana wymaga luzu 5-10 mm między licem a prowadnicą, inaczej segmenty blokują się przy mrozie.

Brak mocowania prowadnic do stabilnego podłoża to błąd wykonawczy, ale jego skutki widać szybko. Prowadnice mocowane do karton-gipsu zamiast do muru po roku zaczynają się uginać pod ciężarem paneli brama „skrzypi" przy otwieraniu, a segmenty nie domykają się równo.

Otwór zbyt wysoko wymusza wymianę lub skracanie paneli co zwiększa koszt bramy nawet o 15%. Przy zamówieniu podaj wymiar dokładnie, z dokładnością do 5 mm, i potwierdź go dzień przed dostawą. Zmiana zamówienia w ostatniej chwili to opóźnienie 3-6 tygodni u większości producentów.

Dobór bramy do otworu kolejność ma znaczenie

Prawidłowa kolejność wyboru wygląda tak: najpierw wyznaczasz wymiary docelowe garażu i otworu, potem dobierasz typ bramy, dopiero na końcu wybierasz producenta i serię. Próba dopasowania bramy do istniejącego, byle jakiego otworu kończy się kompromisami w izolacyjności, estetyce albo żywotności prowadnic.

Na garaż dwustanowiskowy z otworem 5000 mm najczęściej wybiera się bramę segmentową z powodu małego zapotrzebowania na głębokość garażu. W garażu jedno-stanowiskowym z otworem 2500 mm praktyczniejsza bywa brama uchylna lub rolowana, bo zajmują mniej miejsca w nadprożu.

Kiedy brama segmentowa, a kiedy roleta?

Brama segmentowa jest lepsza tam, gdzie garaż jest ogrzewany lub chcesz zachować jednolitą elewację panele segmentowe dostępne są w dowolnym kolorze RAL, z okleinami drewnopodobnymi, a nawet z okładziną z naturalnego drewna. Brama rolowana sprawdza się w garażach chłodnych, gdzie zależy ci na szybkim otwieraniu i nie przeszkadza ci skrzynka rolety nad otworem.

Przy otworze 5000 mm rolowana brama to spory koszt sama skrzynka żaluzjowa zajmuje ok. 300-350 mm nadproża, a sam mechanizm jest droższy od segmentu o ok. 25-35%. Warto ją wybrać, gdy nadproże jest niskie (brama segmentowa mogłaby wymagać kucia) lub gdy garaż nie ma sufitu (brama segmentowa wymaga kompletnego stropu).

Brama uchylna jest najtańsza, ale przy 5000 mm szerokości mechanizm działa na granicy sztywności wychylające się skrzydło wymaga mocniejszych sprężyn i pewniejszego prowadzenia. Przy tej szerokości lepiej sprawdza się segmentowa.

Brama dwuskrzydłowa zostaje w grze, gdy zależy ci na klasycznym wyglądzie lub cenisz prostą mechanikę bez awarii. Wymaga jednak mocnego nadproża i solidnych zawias koszt stalowego zawieszenia przy 2500 mm skrzydle to dodatkowe 600-1200 zł.

Wymagania przestrzenne pod napęd automatyczny

Każdy napęd potrzebuje po stronie napędu dodatkowych 50-100 mm przestrzeni bocznej tam mieści się silnik i hak mocujący. Standardowo napęd mocuje się centralnie nad otworem, ale przy bramie 5000 mm lepiej sprawdza się montaż boczny z wałem pośrednim, który rozkłada moment obrotowy na obie strony.

Głębokość garażu pod napęd rośnie o 200-300 mm w stosunku do bramy manualnej. Silnik wystaje w stronę wnętrza garażu i zmniejsza prześwit nad głową kierowcy. Przy bramie 2250 mm wysokości i napędzie w głębi 3500 mm od ściany zewnętrznej uzyskujesz jeszcze 1250 mm wolnej przestrzeni do sufitu wystarczająco na swobodne parkowanie, ale ciasno dla SUV-a z anteną.

Instalacja elektryczna powinna obejmować: gniazdo 230 V nad otworem (po stronie napędu), kable do fotokomórek (2 szt., na wysokości 200-300 mm od posadzki), kabel do przycisku ściennego lub lampy sygnalizacyjnej. Poprowadzenie tych kabli w etapie surowym kosztuje kilkadziesiąt złotych; dodanie ich po tynkowaniu to wielokrotnie więcej.

Checklista przed złożeniem zamówienia na bramę

• Szerokość otworu w świetle zmierzona w trzech punktach różnica poniżej 10 mm.
• Wysokość otworu w świetle zmierzona od docelowej posadzki z uwzględnieniem planowanej wylewki.
• Nadproże zmierzone i potwierdzone z producentem w karcie technicznej wybranego modelu.
• Przestrzeń boczna zmierzona z obu stron uwzględnia napęd.
• Głębokość garażu wystarczająca dla wybranego typu bramy i napędu.
• Ocieplenie ściany znane i uwzględnione w wymiarze otworu.
• Instalacja elektryczna doprowadzona do gniazda nad bramą.
• Prostokątność otworu sprawdzona przekątnymi odchyłka poniżej 15 mm.
• Poziom posadzki wyznaczony i niezmienny w czasie montażu.
• Dostęp do montażu zapewniony (brak rusztowań, krat, utrudnień).

Przed ostatecznym zamówieniem warto wykonać suchy montaż szablonu z kantówek 100×100 mm, który odwzorowuje wymiary skrzynki napędu i prowadnic. Pozwala to wykryć kolizje z instalacją wodną, kanalizacyjną lub elektryczną, zanim beton i tynk zakryją wszystko na amen.

Każdy z powyższych wariantów daje się zrealizować w garażu murowanym z dachem płaskim, a różnica między nimi sprowadza się do komfortu obsługi, izolacyjności termicznej i ceny. Dla większości garaży dwustanowiskowych rozsądnym kompromisem pozostaje brama segmentowa 5000×2250 mm z napędem wymaga nieco większej przestrzeni, ale oszczędza czas każdego ranka i zimą nie przepuszcza mrozu.

Wszystkie wymiary traktuj jako orientacyjne i potwierdzaj z dokumentacją techniczną wybranego producenta, bo normy poszczególnych serii różnią się o 10-30 mm.

Źródła danych i norm: PN-EN 1996-1-1 (Eurokod 6 projektowanie konstrukcji murowych), PN-EN 13241-1 (bramy wymagania bezpieczeństwa), Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. z późn. zm.), katalogi techniczne wiodących producentów bram segmentowych i rolowanych dostępne na ich stronach produktowych.
