Jaki przepływ wody w podłogówce zapewni komfort i oszczędność?

Zimne punkty na podłodze mimo włączonego ogrzewania to sygnał, który niepokoi każdego właściciela domu z podłogówką. Okazuje się, że przepływ wody w podłogówce bywa najczęściej niedopasowany do rzeczywistych potrzeb pomieszczeń, a prosty błąd przy regulacji rozdzielacza potrafi zamienić komfortowe ogrzewanie w frustrację. Okazuje się, że odpowiednia ilość wody przepływającej przez każdą pętlę to nie kwestia gustu, lecz precyzyjnych obliczeń opartych na powierzchni, grubości wylewki i temperaturze zasilania.

• Ile litrów na minutę powinna mieć każda pętla podłogówki
• Jak zmierzyć przepływ wody w instalacji ogrzewania podłogowego
• Regulacja przepływu na rozdzielaczu podłogówki krok po kroku
• Jaki powinien być przepływ wody w podłogówce?

Ile litrów na minutę powinna mieć każda pętla podłogówki

Teoretycznie wylicza się zapotrzebowanie na poziomie 0,5 do 1,0 litra na minutę przypadającego na każdy metr kwadratowy powierzchni grzewczej. W praktyce oznacza to, że przy standardowej pętli o długości 80-120 metrów realny wydatek wynosi zazwyczaj od 1,5 do 3 litrów na minutę, choć wszystko zależy od rozwinięcia obiegu i zastosowanych rur. Trzeba przy tym pamiętać, że zbyt niski przepływ powoduje nierównomierne nagrzewanie wylewki, ponieważ woda zdąży wystygnąć przed końcem pętli i podłoga w dalszych fragmentach pomieszczenia pozostaje wyraźnie chłodniejsza. Z kolei nadmierny wydatek sprawia, że różnica temperatur między zasilaniem a powrotem spada poniżej optymalnych 5-10°C, co obniża efektywność całego układu i generuje niepotrzebne koszty eksploatacyjne.

W domu jednorodzinnym z sześcioma pętlami rozdzielonymi na belce rozdzielacza każdy obieg obsługuje około 10 metrów kwadratowych powierzchni grzewczej, co w sumie daje nieco ponad 60 metrów kwadratowych ogrzewanej podłogi. Przy takiej konfiguracji zalecany łączny przepływ dla całej instalacji mieści się wwidełkach 30-60 litrów na minutę, co przy równomiernym podziale przekłada się na około 5-10 litrów na minutę na każdą pętlę. W rzeczywistości zmierzone wartości przy w pełni otwartych zaworach osiągają przedział 1,0-1,5 litra na minutę dla pojedynczego obiegu, co wskazuje na konieczność indywidualnej regulacji zamiast polegania na fabrycznych ustawieniach. Takie rozwiązanie wymaga ręcznego zbalansowania instalacji przy użyciu zaworów znajdujących się na rozdzielaczu.

Pojedyncza pętla podłogówki zasilana z pompy ciepła pracuje w warunkach ciśnienia roboczego wynoszącego od 0,2 do 0,3 megapaskala, czyli od 2 do 3 barów. Ta wartość ma znaczenie przy doborze pompy obiegowej, która musi pokonać opory przepływu zarówno w rurach, jak i w zaworach mieszających czy rozdzielaczu. Każda pętla posiada własną charakterystykę spadku ciśnienia zależną od długości przewodu oraz jego średnicy wewnętrznej, a dobór właściwej pompy wymaga uwzględnienia sumy wszystkich oporów hydraulicznych w obiegu. Zbyt słaba pompa nie zapewni odpowiedniego przepływu, natomiast zbyt mocna spowoduje nadmierną cyrkulację i hałas w przewodach.

Dowiedz się więcej o Stosunek powierzchni okien do powierzchni podłogi Kalkulator

Optymalny przepływ dla podłogówki wyznacza się nie tylko na podstawie powierzchni, ale też na podstawie różnicy temperatur między zasilaniem a powrotem, która w dobrze zaprojektowanym systemie nie powinna przekraczać 8°C. Pomiar tej wartości przy użyciu termometrów kontaktowych pozwala weryfikować, czy ilość wody jest adekwatna do mocy cieplnej przekazywanej do wylewki. Gdy temperatura powrotu zbliża się do temperatury zasilania, oznacza to przepływ zbyt wysoki, natomiast gdy różnica przekracza 15°C, woda w rurach stygnie zbyt mocno i komfort cieplny jest zaburzony.

Rozstawy rur w podłodze wpływają na wymaganą ilość wody w obiegu, ponieważ gęstsze ułożenie przewodów generuje większą powierzchnię grzewczą przy tej samej długości pętli. Przy standardowym rozstawie 15 centymetrów każdy metr kwadratowy zawiera około 6,7 metra rury, co przekłada się na określone zapotrzebowanie przepływowe wyliczane na podstawie mocy jednostkowej wylewki. W przypadku rozstawu 10 centymetrów ilość rury rośnie do 10 metrów na metr kwadratowy, a tym samym wymagany przepływ również ulega zwiększeniu przy zachowaniu identycznego komfortu cieplnego.

Jak zmierzyć przepływ wody w instalacji ogrzewania podłogowego

Precyzyjny pomiar przepływu w podłodze realizuje się przy użyciu rotametrów wbudowanych w rozdzielacz lub przenośnego przepływomierza zakładanego na przewód powrotny. Rotametr, czyli element z pływakiem w przezroczystej rurce, wskazuje wydatek objętościowy w litrach na minutę na podstawie pozycji unoszącego się korpusu względem skali. Warto odczytać wartość dla każdej pętli osobno, zapisując wyniki, a następnie porównując je z wartościami projektowymi obliczonymi dla danej powierzchni.

Przeczytaj również o Ile kosztuje odpowietrzenie podłogówki

Podczas pomiaru istotne jest, aby instalacja pracowała w stabilnych warunkach, czyli aby temperatura wody zasilającej oraz ciśnienie w systemie nie ulegały wahaniom. Pompa obiegowa powinna działać na stałych obrotach, a źródło ciepła musi utrzymywać zadaną moc. Dopiero w takich warunkach odczyty z rotametrów odzwierciedlają rzeczywisty stan hydrauliki całego układu. Przepływomierz z tworzywa sztucznego nakładany na rurę daje wyniki z dokładnością do 0,1 litra na minutę, co wystarcza do korekty bilansowania, choć profesjonalne urządzenia elektroniczne oferują jeszcze wyższą precyzję.

Spadek ciśnienia na pojedynczej pętli mierzy się manometrem podłączonym przed i za rozdzielaczem, przy czym różnica wskazań informuje o oporze hydraulicznym konkretnego obiegu. Wartość ta powinna być zgodna z charakterystyką pompy obiegowej, aby uniknąć pracy w strefie przeciążenia lub niewydolności. Zbyt duży spadek ciśnienia sygnalizuje zbyt wąskie światło rury, zagięcie przewodu lub zamknięty zawór, natomiast wartość niższa od oczekiwanej może oznaczać nieszczelność w obiegu lub nieprawidłowości w pracy rozdzielacza. Regularna weryfikacja oporów pozwala wcześnie wykrywać problemy zanim przełożą się one na dyskomfort użytkowników.

Pomiar temperatury powrotu dostarcza informacji uzupełniających do danych z rotametrów, ponieważ informuje o tym, czy woda oddała zakładaną ilość ciepła do wylewki. Termometr bezdotykowy skierowany na powierzchnię rury w pobliżu rozdzielacza zwraca orientacyjną wartość, natomiast czujnik kontaktowy przytwierdzony do przewodu taśmą izolacyjną daje wynik znacznie dokładniejszy. Różnica między temperaturą zasilania a powrotu powinna mieścić się wwidełkach 5-10°C, a jej wartość pozwala korygować nastawy zaworów nawet bez znajomości dokładnego wydatku objętościowego.

Polecamy Ile wolnej powierzchni podłogi powinno przypadać na każdego pracownika

W nowym obiekcie, gdzie rozdzielacz nie został jeszcze wyposażony w fabryczne ograniczniki przepływu, warto przeprowadzić pełen cykl pomiarowy przed uruchomieniem systemu. Brak plastikowych opasek na rotametrach oznacza, że każdy obieg pracuje z przepływem wynikającym wyłącznie z oporów samej pętli i ustawień zaworów. W takiej sytuacji konieczna jest manualna regulacja w celu wyrównania wydatków między pętlami, ponieważ naturalny rozkład ciśnień faworyzuje najkrótsze obiegi kosztem najdłuższych. Cykl pomiarowy obejmuje kolejno: sprawdzenie ciśnienia statycznego, uruchomienie pompy przy stałych obrotach, odczyt rotametrów, pomiar temperatur oraz ewentualną korektę nastaw zaworów.

Regulacja przepływu na rozdzielaczu podłogówki krok po kroku

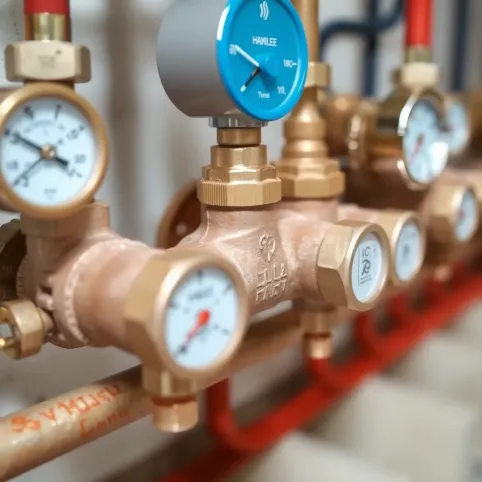

Regulacja przepływu na belce rozdzielacza odbywa się za pomocą niebieskich zaworów znajdujących się na powrocie, które obsługuje się kierunkiem obrotu oznaczonym symbolem plus i minus. Przekręcenie korpusu w stronę minusa zmniejsza przekrój przepływu i ogranicza ilość wody docierającej do danej pętli, natomiast obrót w stronę plusa zwiększa wydatek. Proces bilansowania polega na stopniowym ustawianiu każdego zaworu tak, aby wartość na rotametrze odpowiadała projektowej ilości wody dla danej powierzchni grzewczej.

Przed przystąpieniem do regulacji należy zebrać dane wyjściowe, czyli spisać wskazania rotametrów dla wszystkich pętli przy w pełni otwartych zaworach. Ta informacja pozwala określić, które obiegi wymagają redukcji przepływu, a które wręcz przeciwnie potrzebują zwiększenia wydatek, aby wyrównać różnice wynikające z nierównych długości pętli. Zazwyczaj najkrótsze obiegi wykazują najwyższe wskazania rotametrów, ponieważ stawiają mniejszy opór hydrauliczny, i to je należy w pierwszej kolejności przyskrzynić. Regulację prowadzi się etapami, zaczynając od najdłużej pracującego obiegu i przechodząc stopniowo do najkrótszego.

Po wstępnym ustawieniu zaworów trzeba odczekać kilka minut, aż system ustabilizuje nowy rozkład przepływów, a następnie powtórzyć pomiary na rotametrach. Zmiana nastawy jednego zaworu wpływa na ciśnienie w całej belce rozdzielacza, co sprawia, że korekta jednego obiegu wymaga ponownej weryfikacji pozostałych. Cykl regulacyjny powtarza się aż do momentu, gdy każdy rotametr wskazuje wartość mieszczącą się w tolerancji 10% względem wartości projektowej. Ten proces wymaga cierpliwości, ale gwarantuje komfort cieplny we wszystkich pomieszczeniach bez względu na ich odległość od rozdzielacza.

W sytuacji, gdy fabryczne ograniczniki przepływu nie zostały zamontowane przez installatora, można je dokupić osobno i założyć na rotametry samodzielnie. Plastikowe opaski stanowiące limiting wkłada się w korpus rotametru, aby trwale ograniczyć maksymalny wydatek do wartości określonej przez producenta. Takie rozwiązanie zabezpiecza przed przypadkowym przesterowaniem zaworów i stabilizuje pracę całego układu w dłuższej perspektywie. Warto jednak pamiętać, że trwałe ograniczniki montuje się tylko wtedy, gdy bilansowanie zostało już zakończone i przepływy zostały optymalnie rozłożone między wszystkie pętle.

Prawidłowo wyregulowana podłogówka charakteryzuje się równym przepływem we wszystkich obiegach przy jednoczesnym zachowaniu właściwej różnicy temperatur między zasilaniem a powrotem. Każda pętla powinna dostarczać do wylewki tyle ciepła, ile potrzeba do utrzymania komfortowej temperatury powierzchniowej, aukład nie powinien generować nadmiernego hałasu ani wibracji. Regularna kontrola wskazań rotametrów co kilka miesięcy pozwala wcześnie wykrywać dryft ustawień spowodowany osadzaniem się zanieczyszczeń lub zmianą parametrów pracy źródła ciepła. Podłogówka, która działa z właściwym przepływem, zużywa mniej energii, a podłoga nagrzewa się równomiernie od ściany do ściany, co przekłada się na wymierny komfort w codziennym użytkowaniu.

Jaki powinien być przepływ wody w podłogówce?
