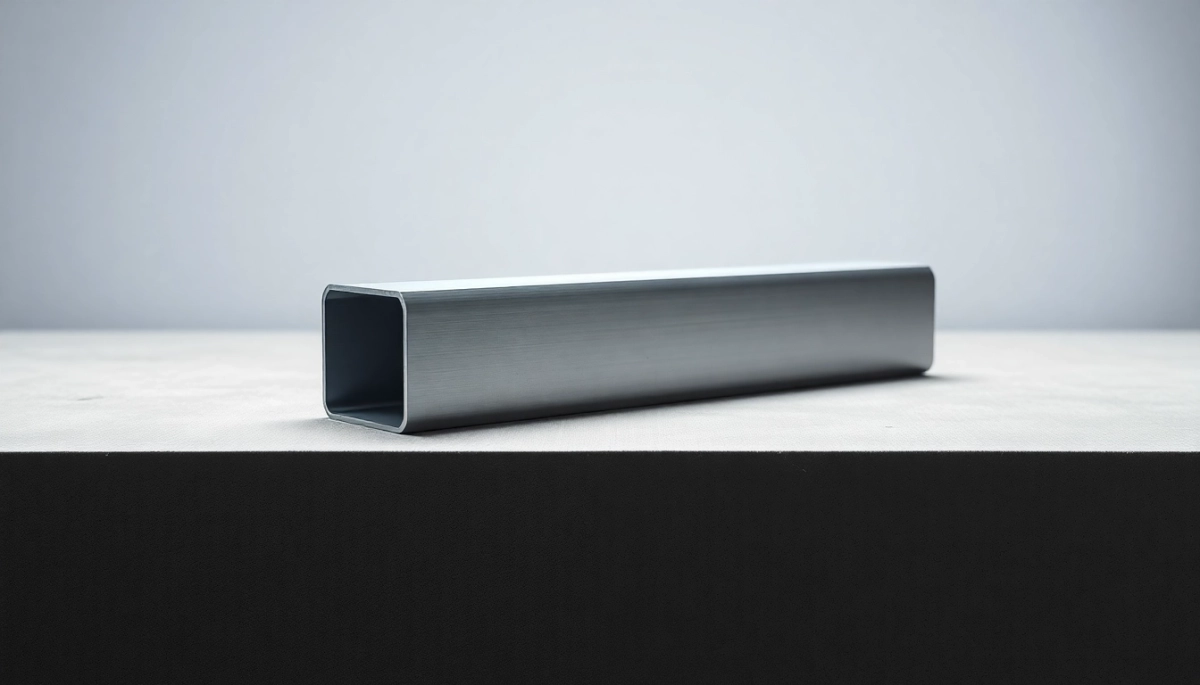

Jaki profil na bramę przesuwną wytrzyma naprawdę dużo?

Złe proporcje profilu względem ciężaru skrzydła kończą się zawsze tak samo: wypychaniem wózków, pękaniem spawów i szyną, która po dwóch sezonach zaczyna przypominać koryto. Profil na bramę przesuwną to nie kwestia gustu ani widzimisię producenckiego, lecz czysta mechanika: długość, masa wypełnienia, częstotliwość pracy i sztywność fundamentu. W tekście poniżej konkretne wymiary, tabela doboru i wzór na ciężar gotowy do zastosowania przy każdym świetle wjazdu.

• Profil do bramy przesuwnej 6 m i dłuższej wymiary, które się nie wyginają
• Grubość ścianki profilu bramy przesuwnej gdzie oszczędzanie boli najbardziej
• Profil zamknięty, ceownik czy dwuteownik co wybrać do ciężkiej bramy?
• Kiedy profil nie wystarczy wypełnienie, szyna i fundament
• Najczęstsze błędy, które psują bramę po pierwszym sezonie
• Profil do bramy przesuwnej a automatyka co się zmienia

Profil do bramy przesuwnej 6 m i dłuższej wymiary, które się nie wyginają

Sześć metrów to granica, przy której kończy się standard, a zaczyna projekt. Powyżej tej długości skrzydło pracuje jak dźwignia, a każdy centymetr zwisu na końcu ramy mnoży moment siły działający na wózki i szynę. Właśnie dlatego producenci nie stosują jednego przekroju niezależnie od rozmiaru, tylko skalują geometrię do oczekiwanych obciążeń.

Przy świetle wjazdu do 3 m wystarcza profil 50x50x3 mm lub 60x40x2 mm, a wózki mogą być stałe. Masa skrzydła rzadko przekracza 150 kg, więc słupki i fundament przyjmują obciążenie bez większego wysiłku. To rozwiązanie dla typowych posesji, gdzie brama otwiera się kilka razy dziennie i nie ma dobudowanego napędu.

Przedziale 3-5 m zmienia się zupełnie inaczej. Tu wchodzi profil 60x60x3 mm lub 70x70x3 mm, z wózkami przegubowymi kompensującymi drobne nierówności szyny. Rama zyskuje rezerwę sztywności, bo przy lekkim wypełnieniu (sztachety, drewno) i automatyce cyklu do 30 otwarć dziennie wymaga innego marginesu bezpieczeństwa niż brama przy domku letniskowym.

Najczęściej zadawane pytanie wraca przy sześciu metrach: profil do bramy przesuwnej 6 m jaki przekrój naprawdę wystarczy? Pod spodem tabelka z wartościami, ale ogólna zasada jest prosta. Im dłuższe skrzydło, tym większy moment bezwładności profilu względem osi obojętnej. Przekrój 70x70x4 mm lub 80x80x3 mm daje już realne bezpieczeństwo przy ciężarze rzędu 250-350 kg.

Powyżej 7 m zaczyna się inżynieria. Profil 80x80x5 mm albo 100x100x5 mm stanowi absolutne minimum, a brama 10 m wymaga już profili ze wzmocnieniem w postaci żebra usztywniającego. W praktyce oznacza to spawany teownik wzdłuż dolnej krawędzi lub dodatkowy ceownik jako drugie podparcie. Bez tego skrzydło wygnie się pod własnym ciężarem, zanim jeszcze dotknie wypełnienia.

Tabela doboru profilu

Grubość ścianki profilu bramy przesuwnej gdzie oszczędzanie boli najbardziej

Ścianka profilu to pierwszy parametr, na którym cięte są koszty u producentów średniej półki. Na pierwszy rzut oka różnica między 2 a 3 mm wygląda kosmetycznie, bo cena profili 60x60x2 i 60x60x3 potrafi się różnić o 15-25%. Mechanika mówi co innego: sztywność przekroju rośnie z kwadratem grubości ścianki, więc 3 mm daje niemal dwukrotnie większy opór na zginanie niż 2 mm.

Przy bramie do 3 m bez automatyki ścianka 2 mm technicznie wystarcza, bo obciążenia są małe i wolno narastają. Każda dodatkowa sekcja wózka, każdy spaw i każdy rząd sztachet generuje jednak kolejne kilogramy na metr bieżący. Wypełnienie z blachy trapezowej to 8-12 kg/m², z drewna sosnowego 12-18 kg/m², a z kutych prętów na ramie stalowej potrafi przekroczyć 25 kg/m². Te wartości wystarczy przemnożyć przez powierzchnię, żeby zobaczyć realne obciążenie.

Kolejna rzecz dotyczy spawalności. Ścianka 2 mm podczas spawania punktowego odkształca się od ciepła, a po ostygnięciu wprowadza naprężenia resztkowe, które po pół roku użytkowania wychodzą jako mikropęknięcia. Grubość 3 mm oddaje ciepło spoinie w sposób bardziej kontrolowany, bo sam materiał pełni rolę radiatora. Efekt: rama trzyma geometrię, a każdy spaw zamyka się w całości bez podtopienia.

W większych bramach ścianka 4 mm staje się koniecznością, a 5 mm standardem. Przekroje 80x80x5 mm i 100x100x5 mm pracują w zakresie, gdzie wytrzymałość na zginanie odpowiada klasie stali S235JR/S275JR zgodnie z PN-EN 10025-2. Ta norma określa granicę plastyczności i wytrzymałość na rozciąganie, więc de facto wyznacza dopuszczalne obciążenie ramy. Warto ją znać, bo to właśnie na niej opiera się odpowiedzialność producenta.

Ostrzeżenie: łączenie profili o różnych grubościach ścianek w jednej ramie (np. słupki z 3 mm, a belki poziome z 2 mm) tworzy węzły sztywniejsze od sąsiednich odcinków. W takim miejscu koncentrują się naprężenia i pęknięcia, zwłaszcza przy nagłych zmianach temperatury. Rama musi być spójna materiałowo.

Profil zamknięty, ceownik czy dwuteownik co wybrać do ciężkiej bramy?

Profil zamknięty (kwadratowy lub prostokątny) to absolutny standard w bramach posesyjnych. Przekrój 60x60, 80x80 czy 100x100 ma symetrię obrotową, więc moment bezwładności jest taki sam niezależnie od kierunku obciążenia. Dla lekkiej i średniej bramy wystarcza z nawiązką, a spawy idą gładko po wszystkich płaszczyznach.

Ceownik wchodzi do gry, gdy rama musi przenieść dużo, ale jednocześnie nie zjada światła wjazdu. Ceownik 160, 180 albo 200 mm pozwala zbudować profil o wysokości 18-25 cm przy masie własnej 14-22 kg/mb, co robi różnicę przy bramach 8-10 m. Jego słabą stroną jest kierunkowość: zginanie prostopadłe do półki wymaga dodatkowego żebra, bo inaczej półka zacznie pracować jak sprężyna.

Dwuteownik (IPN, IPE) to rozwiązanie dla bram przemysłowych, gdzie jedno skrzydło potrafi ważyć tonę i więcej. IPE 200 daje moment bezwładności rzędu 1940 cm⁴ względem osi silniejszej, a HEA 160 już ponad 3000 cm⁴. W bramie posesyjnej takie przekroje są przerostem formy nad treścią, ale przy realizacjach powyżej 10 m z wypełnieniem z blachy 5 mm stają się uzasadnione.

Kiedy profil nie wystarczy wypełnienie, szyna i fundament

Sama rama, nawet z najgrubszym profilem, nie zrobi bramy. Wypełnienie odpowiada za 60-80% masy skrzydła, więc dobór profilu musi zaczynać się od wagi przyszłego "blatu". Blacha trapezowa T18 na ramie 60x60x2 mm przy świetle 4 m daje około 180 kg, a przy świetle 6 m już 270 kg. Profile drewniane na stalowym ruszcie potrafią dołożyć kolejne 30-50 kg.

Szyna jezdna przyjmuje cały ciężar bramy, więc jej nośność musi odpowiadać masie obliczeniowej. Standardowa szyna 70x70 mm na fundamencie betonowym C25/30 wg Eurokodu 2 (PN-EN 1992-1-1) utrzymuje wózki o nośności 300-500 kg każdy. Przy bramie 8 m z wypełnieniem ciężkim lepiej sięgnąć po szynę 80x80 albo 100x100 i wózki nośności 800-1000 kg. Oszczędność na szynie boli najszybciej, bo fundament zaczyna pracować, a wózki wylatują z prowadnic.

Fundament musi dojść do strefy przemarzania, czyli w Polsce 0,8-1,4 m w zależności od regionu. Beton C25/30 (dawniej B30) zbrojony prętami ∅12 mm co 20 cm wystarczy w większości zastosowań. Głębokość fundamentu poniżej strefy przemarzania chroni przed wysadzaniem mrozowym, które potrafi podnieść słupki nawet o 30-50 mm w ciągu jednej zimy. Przy takim uniesieniu geometria bramy się rozstraja, a profil zaczyna pracować na skręcanie zamiast na zginanie.

Kalkulator ciężaru wzór i przykład

Najprostszy wzór na szacunkową masę bramy:

M = długość skrzydła × (masa/mb profilu + masa/m² wypełnienia × wysokość skrzydła)

Przykład z życia: światło wjazdu 6 m, brama z przeciwwagą 30% ma skrzydło o długości 7,8 m, wysokość 1,5 m. Profil 80x80x3 mm waży 7,1 kg/mb, a wypełnienie z blachy T18 wraz z łatami to około 14 kg/m².

M = 7,8 × (7,1 + 14 × 1,5) = 7,8 × (7,1 + 21) = 7,8 × 28,1 = 219 kg

Wynik 219 kg mieści się w zakresie dla profilu 70x70x3 mm, ale z automatyką i otwieraniem 20 razy dziennie warto dołożyć zapas i wybrać 80x80x4 mm. Napęd generuje siły dynamiczne przy rozruchu i hamowaniu, które potrafią chwilowo podwoić obciążenie profilu.

Antykorozja cynk, malowanie proszkowe, stal nierdzewna

Profil zamknięty z cynkowaniem ogniowym (zgodnie z PN-EN ISO 1461) zyskuje warstwę 50-85 μm, która w klimacie umiarkowanym wytrzymuje 25-40 lat bez konserwacji. Dodatkowe malowanie proszkowe (60-120 μm) podnosi trwałość do 50+ lat, ale pod warunkiem, że powłoka nie zostanie uszkodzona mechanicznie. W miejscach zarysowanych cynk pod spodem nadal pracuje jako anoda protektorowa, więc rdza nie wędruje pod farbą.

Stal nierdzewna (AISI 304, a w klimacie morskim AISI 316) wchodzi do gry przy bramach nadmorskich, w halach z agresją chemiczną albo w obiektach, gdzie konserwacja jest utrudniona. Profil 60x60x3 mm ze stali nierdzewnej kosztuje 5-8 razy więcej niż stalowy odpowiednik, ale w bilansie 30-letnim potrafi wyjść taniej, bo odpadają cykliczne przeglądy i odnawianie powłok.

Checklist przed zakupem profilu

• Obliczona masa skrzydła z 20% zapasem na obciążenia dynamiczne
• Długość światła wjazdu plus 30-50% na przeciwwagę
• Rodzaj wypełnienia i jego masa na m² wg katalogu producenta
• Typ wózków dopasowany do masy i częstotliwości pracy
• Nośność szyny zgodna z klasą fundamentu C25/30
• Zabezpieczenie antykorozyjne dobrane do środowiska (cynk, proszek, nierdzewna)
• Norma materiałowa stali (S235JR/S275JR) potwierdzona atestem
• Rezerwa na automatykę, jeśli napęd będzie montowany później

Najczęstsze błędy, które psują bramę po pierwszym sezonie

Dobranie profilu „na oko" bez wagi wypełnienia. Rama 60x40x2 mm pod blachę T18 na 5 m to 180 kg, które pracują na przekroju zbyt smukłym. Po roku wózek wylatuje, bo szyna ugina się pod ciężarem, którego nikt nie policzył.

Brak żebra usztywniającego przy bramie powyżej 6 m. Dolna belka poziomego przeciwskrzydła bez żebra zaczyna się wybrzuszać pod własnym ciężarem, nawet jeśli sam profil ma 5 mm ścianki. Żebro w postaci spawanego teownika 40 mm rozwiązuje problem kosztem kilograma stali.

Mieszanie profili o różnej grubości ścianki. Nie tylko tworzy węzły sztywniejsze, ale utrudnia spawanie. Przy jednej elektrodzie inna grubość oznacza inny prąd, inne wtopienie i mikropęknięcia na granicy spoiny. Dotyczy to zwłaszcza połączeń słupka z belką poziomą.

Oszczędzanie na wózkach przy ciężkiej bramie. Wózek nośności 300 kg na bramie 500 kg wygląda „wystarczająco", ale po dwóch latach toczenia łożyska się zużywają, a po trzech lata cały wózek trzeba wymieniać. Taniej dołożyć 200-400 zł do wózków o klasę wyższych niż wymieniać cały zestaw.

Brak fundamentu poniżej strefy przemarzania. Skutek: brama po zimie „chodzi" o 30-50 mm wyżej, profile się paczą, wózki wyskakują. W polskich warunkach klimatycznych zgodnie z PN-EN 1997-1 (Eurokod 7) dotyczącym projektowania geotechnicznego fundament musi sięgać poniżej strefy przemarzania gruntu.

Profil do bramy przesuwnej a automatyka co się zmienia

Napęd to nie tylko wygoda, ale i dodatkowe obciążenia dynamiczne. Silnik elektryczny przy rozruchu wytwarza moment obrotowy przekładany na zębatkę, która popycha skrzydło z siłą 800-1500 N. To mniej więcej tyle, ile waży 80-150 kg, tyle że w ułamku sekundy. Profil zbyt smukły pod takim impulsem zaczyna drgać, a drgania wracają do zębatki jako hałas i przyspieszone zużycie listwy zębatej.

Dlatego przy bramie z napędem dobrą praktyką jest wybór profilu o jeden rozmiar większego niż przy wersji ręcznej. Światło 5 m z automatyką powinno dostać 80x80x4 mm, a nie 60x60x3 mm. Różnica w cenie stali to kilkaset złotych, ale różnica w kulturze pracy napędu kształtuje się w granicach 10-15 dB mniej hałasu i kilkukrotnie dłuższą żywotność zębatki.

Centrala napędu wymaga też sztywniejszego mocowania słupka, bo siły reakcji przechodzą przez niego przy każdym zatrzymaniu bramy. Słupek 100x100x3 mm osadzony w fundamencie betonowym z kotwą M16 na głębokości 60 cm stanowi tu standard. Bez tego profil słupka wygina się przy każdym hamowaniu, a po kilku tysiącach cykli zaczyna pękać przy spawie łączącym go z belką jezdną.

Dobór profilu na bramę przesuwną opiera się na trzech liczbach: świetle wjazdu, masie skrzydła i częstotliwości pracy. Dla typowej bramy 4-5 m wystarczy profil 60x60x3 mm, powyżej 6 m wchodzi 70x70x4 mm, a bramy 8 m+ wymagają 80x80x5 mm lub większych. Waga wypełnienia potrafi podwoić masę ramy, więc zawsze warto ją doliczyć. Norma PN-EN 10025-2 określa właściwości stali, PN-EN 1992-1-1 nośność fundamentu, PN-EN 1997-1 warunki geotechniczne, a PN-EN ISO 1461 wymagania dotyczące cynkowania ogniowego. Zanim sięgniesz po profil, policz ciężar, dobierz wózki z 20% zapasem i zaplanuj fundament poniżej strefy przemarzania. Przy takiej kolejności brama przetrwa 25-30 lat bez większych interwencji.

Źródła danych i normy:
PN-EN 10025-2 Wyroby walcowane na gorąco ze stali konstrukcyjnych. Warunki techniczne dostawy stali konstrukcyjnych niestopowych (strona PKN: pkn.pl)
PN-EN 1992-1-1 (Eurokod 2) Projektowanie konstrukcji z betonu. Reguły ogólne i reguły dla budynków (strona PKN: pkn.pl)
PN-EN 1997-1 (Eurokod 7) Projektowanie geotechniczne. Zasady ogólne (strona PKN: pkn.pl)
PN-EN ISO 1461 Powłoki cynkowe nanoszone na wyroby stalowe i żeliwne metodą zanurzeniową (strona PKN: pkn.pl)
Dane katalogowe profili zamkniętych wg tablic producentów stali (Tata Steel, ArcelorMittal, Stalprodukt)
