Krzyżowy wyłącznik schodowy – ile żył?

Każdy, kto próbował samodzielnie podłączyć oświetlenie na klatce schodowej lub w długim korytarzu, wie, że w pewnym momencie liczba przewodów w puszce zaczyna przypominać spaghetti - i to spaghetti, które potrafi solidnie namieszać. Krzyżowy wyłącznik schodowy to urządzenie, które na pierwszy rzut oka wygląda jak zwykły łącznik, tymczasem kryje w sobie zupełnie inną logikę działania niż to, do czego przyzwyczajają nas proste instalacje jednopunktowe. Zrozumienie, ile żył naprawdę potrzeba i dlaczego - a nie tylko mechaniczne przepisanie schematu - to różnica między instalacją, która działa przez dekady, a taką, która migocze w nocy i straszy zapachami przypalonego plastiku.

• Podłączenie krzyżowego wyłącznika schodowego
• Schemat krzyżowego wyłącznika schodowego
• Ile żył między wyłącznikami schodowymi
• Pytania i odpowiedzi - krzyżowy wyłącznik schodowy ile żył

Łącznik krzyżowy ile przewodów

Żeby pojąć, czego wymaga łącznik krzyżowy, trzeba najpierw zrozumieć, jak wygląda instalacja w wariancie podstawowym. Pojedynczy wyłącznik schodowy - ten, który steruje lampą z jednego miejsca - potrzebuje zaledwie trzech żył: fazowej (L), neutralnej (N) i ochronnej (PE). Faza zasila łącznik, neutralna zamyka obwód przez żarówkę, a przewód uziemiający zabezpiecza metalową obudowę przed potencjałem, który mógłby pojawić się przy uszkodzeniu izolacji. To proste, niemal intuicyjne.

Sytuacja komplikuje się, gdy chcemy sterować tym samym punktem świetlnym z dwóch różnych miejsc - klasyczne zastosowanie to właśnie klatka schodowa, gdzie lampę włączamy na dole, a gasimy na górze. Wtedy wchodzimy w układ z dwoma łącznikami schodowymi (oznaczanymi jako "schodowy" lub typ 6), połączonymi parą przewodów korespondencyjnych. Między tymi dwoma urządzeniami trzeba poprowadzić kabel, w którym znajdą się: faza wchodząca do pierwszego łącznika, dwie żyły korespondencyjne przenoszące sygnał przełączający oraz - jeśli zasilanie żarówki pobieramy z drugiego łącznika - neutralna. Minimalny zestaw między dwiema puszkami to cztery żyły, a w kablu trzeba je mieć wszystkie naraz, bo osobne przewody rozciągane po ścianie to przepis na chaos przy remoncie.

Gdy pojawia się trzeci punkt sterowania - na przykład środkowy fragment długiego korytarza lub piętro pośrednie w kamienicy - między dwa zwykłe łączniki schodowe wstawia się właśnie łącznik krzyżowy (typ 7). To urządzenie ma cztery zaciski sygnałowe, nie dwa jak schodowy, i jego zadaniem jest „krzyżowanie" sygnału: zamienianie par przewodów korespondencyjnych miejscami w zależności od pozycji dźwigni. Fizycznie oznacza to, że do samego łącznika krzyżowego dochodzą dwie żyły korespondencyjne z jednej strony i dwie z drugiej - co daje minimum cztery przewody sygnałowe plus neutralna i PE. Cały kabel między dwoma sąsiadującymi urządzeniami w takim układzie liczy więc pięć żył: dwie korespondencyjne w każdym kierunku, N i PE, czasem z fazą w pakiecie.

Zobacz także: Wyłącznik Schodowy Krzyżowy Schemat - Kompletny Przewodnik

Warto tu rozróżnić dwa różne pytania, które często są mylone: ile zacisków ma sam łącznik krzyżowy i ile żył musi mieć kabel biegnący między urządzeniami. Łącznik krzyżowy ma cztery zaciski robocze (oznaczane zwykle jako 1, 2, 3, 4 lub L1, L2, L3, L4), do których dochodzą sygnały korespondencyjne - ale to nie znaczy, że kabel automatycznie musi mieć cztery żyły „do przodu" plus tyle samo wstecz. Schemat połączeń decyduje o konkretnym ułożeniu żył, a ten z kolei wynika ze sposobu doprowadzenia zasilania i miejsca podłączenia oprawy. Diabeł tkwi w szczegółach rozkładu puszek, nie w samej liczbie urządzeń.

Dla instalacji z jednym łącznikiem krzyżowym pośrodku i dwoma schodowymi na końcach minimalny schemat okablowania wygląda następująco: od tablicy rozdzielczej do pierwszej puszki idzie kabel trójżyłowy z fazą, neutralną i PE; między pierwszym a krzyżowym biegnie pięciożyłowy (dwie korespondencyjne + N + PE + faza, jeśli oprawę zasila skrajny łącznik); między krzyżowym a ostatnim schodowym kolejny pięciożyłowy. Przekrój żył dla obwodów oświetleniowych to minimum 1,5 mm² - cienkie żyły powodują miejscowe nagrzewanie się przewodów dokładnie tam, gdzie prąd pokonuje opór wewnętrzny przewodnika, co przy wieloletniej eksploatacji może prowadzić do uszkodzenia izolacji.

Podłączenie krzyżowego wyłącznika schodowego

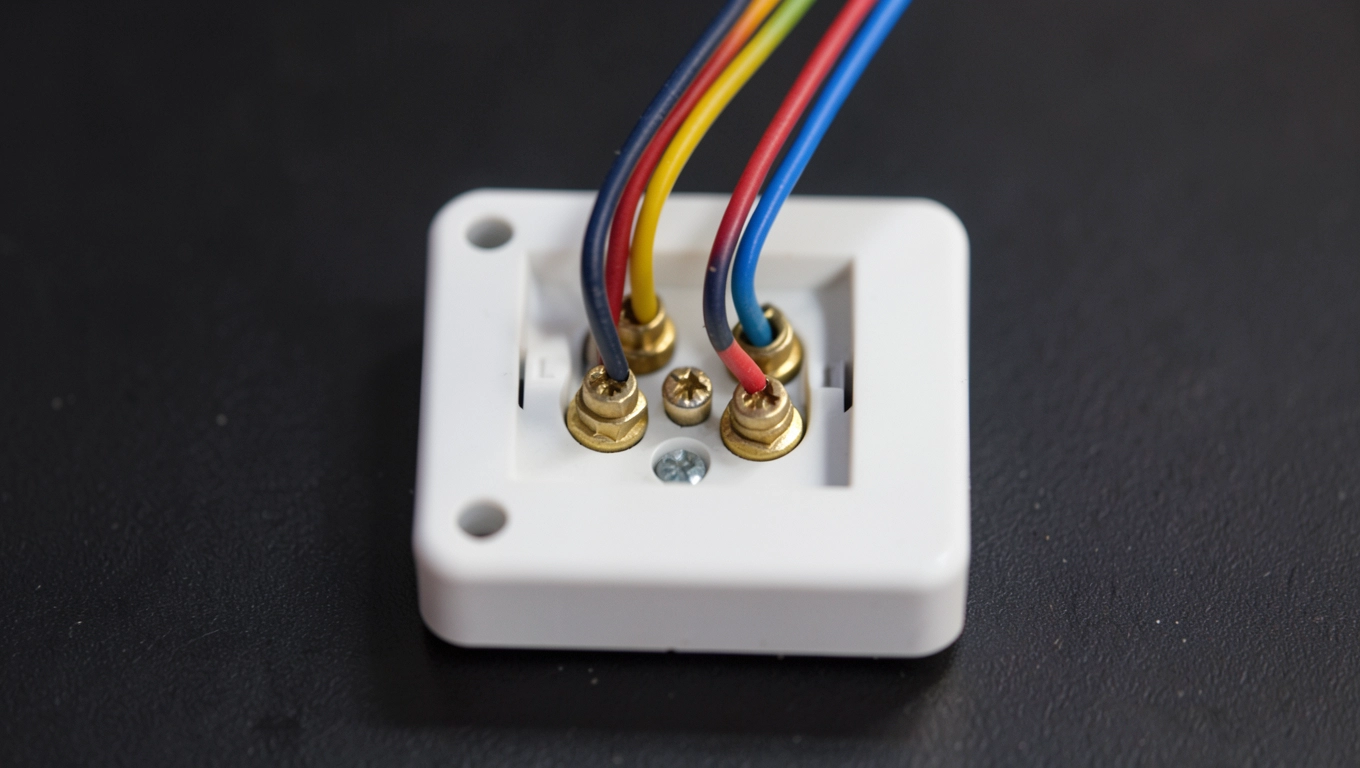

Podłączenie łącznika krzyżowego zaczyna się od dokładnego odczytania schematu na obudowie urządzenia lub w dołączonej dokumentacji - i tu pierwsza pułapka: różni producenci stosują różne oznaczenia zacisków, ale zasada działania jest zawsze ta sama. Zaciski po jednej stronie (powiedzmy 1 i 3) przyjmują parę żył korespondencyjnych przychodzących z poprzedniego łącznika schodowego, zaciski po drugiej stronie (2 i 4) wysyłają parę do kolejnego elementu układu. Łącznik krzyżowy w pozycji normalnej łączy 1↔2 i 3↔4; po naciśnięciu przycisku przełącza na 1↔4 i 3↔2. To właśnie ta zmiana „przeplatania" par decyduje o przełączeniu stanu lampy.

Zobacz także: Czy wyłącznik krzyżowy można podłączyć jako schodowy? 2025

Przed przystąpieniem do podłączania bezwzględnie trzeba wyłączyć napięcie w rozdzielni i sprawdzić jego brak na każdej żyle - miernikiem napięcia, nie palcem. Faza może pojawić się na przewodzie, który optycznie wygląda na neutralny, szczególnie gdy poprzedni elektryk mieszał kolory. Przewód neutralny (N) w układzie schodowym zazwyczaj nie wchodzi do samego łącznika - biegnie bezpośrednio do oprawy, bo łączniki schodowe i krzyżowe przełączają wyłącznie fazę. Oznacza to, że w puszce montażowej żyła N pojawia się jako przelotowa lub w złączce, a nie podpięta pod zacisk łącznika.

Przewód PE podłącza się do zacisku uziemiającego w obudowie - jeśli obudowa jest z metalu, przewód uziemiający musi trafić pod dedykowaną śrubę, nie gdziekolwiek. Zielono-żółty kolor izolacji to norma PN-IEC 60446 i jej przestrzeganie nie jest estetycznym kaprysakiem, lecz warunkiem, który pozwala każdemu elektrykowi bezpiecznie interweniować przy instalacji bez ryzyka pomyłki. Połączenia korespondencyjne, czyli te dwie pary żył między łącznikami, można oznaczać taśmą elektryczną w kontrastowych kolorach - pozwala to bezbłędnie odróżnić, która żyła „idzie w górę", a która „wraca z dołu".

Montaż fizyczny polega na kolejnym doprowadzeniu kabli do puszki, zdjęciu izolacji zewnętrznej na długości potrzebnej do swobodnego ułożenia żył (zwykle 8-10 cm), zdjęciu izolacji żył roboczych na 8-10 mm i wciśnięciu ich w zaciski śrubowe lub sprężynowe. Zaciski sprężynowe mają jedną przewagę nad śrubowymi: nie wymagają momentu dokręcania i nie rozluźniają się pod wpływem cykli termicznych, co jest istotne tam, gdzie łącznik nagrzewa się od przepływającego prądu. Przy przewodach 1,5 mm² i typowej rezystancji styku zacisk śrubowy prawidłowo dokręcony sprawuje się jednak przez lata bez zastrzeżeń.

Szczególną uwagę należy zwrócić na kolejność podłączenia żył korespondencyjnych - zamiana miejscami pary wchodzącej i wychodzącej sprawi, że układ zacznie działać odwrotnie do oczekiwań: z jednego miejsca można będzie zapalić lampę, ale nie zgasić. Schemat zawsze zakłada konkretną logiczną parę: jeśli do zacisku 1 trafia żyła oznaczona kolorem brązowym, to pod zacisk 3 trafia czarna - i tak musi być po obu stronach łącznika krzyżowego. Skrzyżowanie jednej z par odwraca logikę przełączania i żaden mechaniczny ruch dźwignią tego nie naprawi.

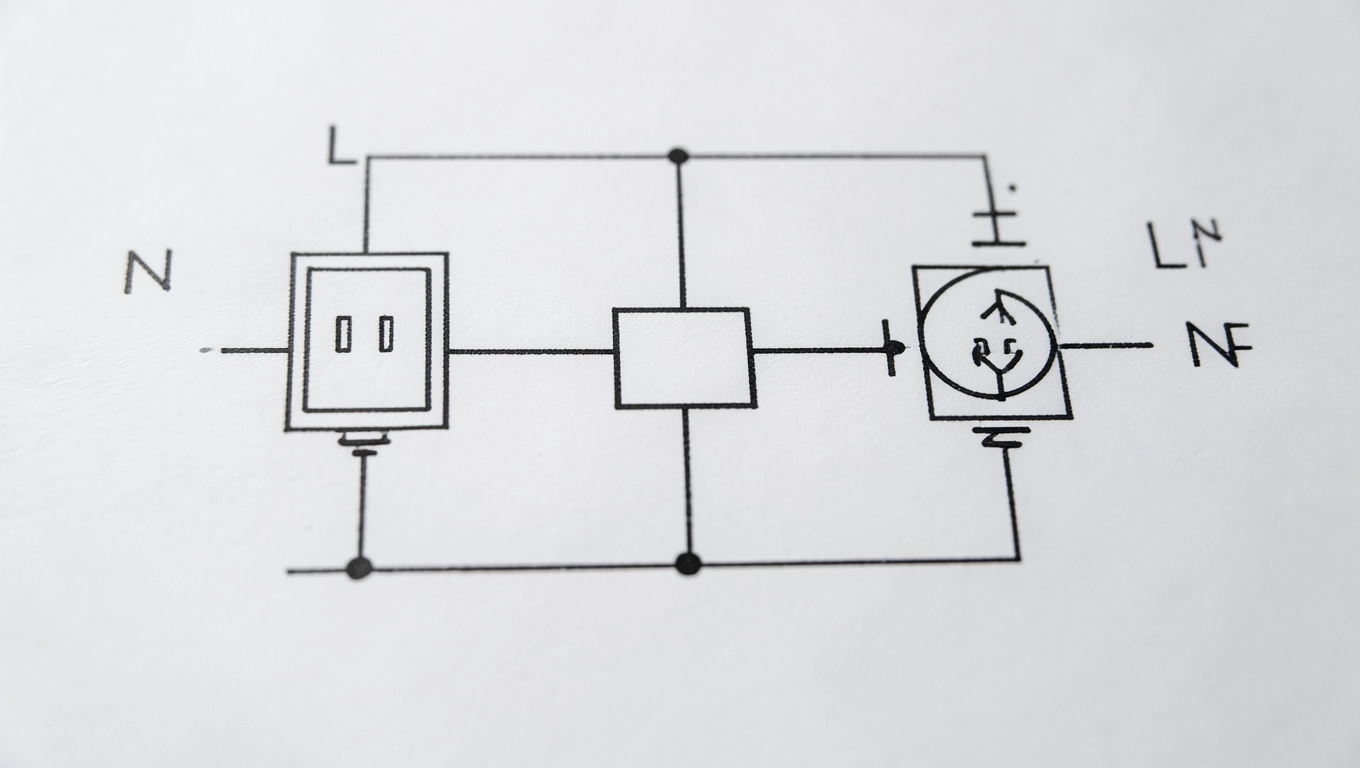

Schemat krzyżowego wyłącznika schodowego

Schemat elektryczny układu z łącznikiem krzyżowym można narysować na kartce w minutę - ale jego zrozumienie wymaga chwili spokojnego myślenia. Na początku obwodu siedzi zasilanie: faza L i neutralna N. Faza trafia na wejście pierwszego łącznika schodowego (typ 6). Z wyjścia tego łącznika wychodzą dwie żyły korespondencyjne, które biegną do łącznika krzyżowego (typ 7). Z drugiej strony krzyżowego wychodzą kolejne dwie żyły, trafiające na wejście drugiego łącznika schodowego. Z wyjścia drugiego schodowego faza biegnie do zasilania oprawy; neutralna zamyka obwód bezpośrednio od rozdzielni przez żarówkę. Schemat jest sekwencyjny i liniowy, a każde urządzenie pośredniczy między poprzednim a następnym.

Kluczowy mechanizm polega na tym, że łącznik schodowy ma dwa wyjścia (zaciski 1 i 2) i jedno wejście, przy czym w danym momencie tylko jeden tor jest zamknięty. Wciśnięcie dźwigni przenosi połączenie z jednego toru na drugi. Łącznik krzyżowy działa podobnie, tyle że ma dwa wejścia i dwa wyjścia, a jego zadaniem jest przeplatanie par przewodów między kolejnymi łącznikami schodowymi. Gdy oba schodowe są w tej samej pozycji (np. oba na torze górnym), krzyżowy „poprawia" odpowiedź tak, żeby lampa świeciła. Gdy jeden jest „górą", drugi „dołem", krzyżowy koryguje skrzyżowanie. Skutek: niezależnie od historii wcześniejszych naciśnięć, każdy przycisk zmienia stan lampy na przeciwny.

Schemat połączeń dla instalacji z czterema punktami sterowania - co zdarza się w dużych halach, kamienicach z windą lub długich korytarzach przemysłowych - zakłada dwa łączniki krzyżowe między dwoma skrajnymi schodowymi. Każdy dodatkowy punkt sterowania to jeden dodatkowy krzyżowy i jedna dodatkowa sekcja pięciożyłowego kabla. Liczba łączników schodowych zawsze wynosi dokładnie dwa (skrajne), a liczba krzyżowych to liczba punktów pośrednich - trzy miejsca sterowania oznaczają jeden krzyżowy, cztery miejsca to dwa krzyżowe, i tak dalej.

Częstym błędem w schematach rysowanych na podstawie ogólnych opisów z sieci jest mylenie oznaczeń zacisków. Łącznik schodowy ma zaciski oznaczane jako L (wejście fazowe), 1 i 2 (wyjścia korespondencyjne). Łącznik krzyżowy ma zaciski 1, 2, 3, 4 - gdzie 1 i 3 to wejścia z jednej strony, 2 i 4 to wyjścia z drugiej. Jeśli schemat producenta posługuje się innymi oznaczeniami, np. literami A i B po każdej stronie, sens pozostaje ten sam: każda para żył korespondencyjnych musi trafiać na właściwą stronę łącznika, nie krzyżując się wewnątrz puszki. Fizyczny rysunek na kartce przed podłączeniem oszczędza wielokrotnego sprawdzania i rozkładania instalacji.

Rysując schemat własnej instalacji, zaznacz każdą żylę unikalnym kolorem jeszcze na papierze - a potem użyj taśmy samoprzylepnej w tych samych kolorach na rzeczywistych przewodach. Ta minutowa czynność eliminuje pomyłki przy podłączaniu wielożyłowych kabli w ciasnych puszkach, gdzie żyły zbite razem wyglądają identycznie nawet przy dobrym oświetleniu.

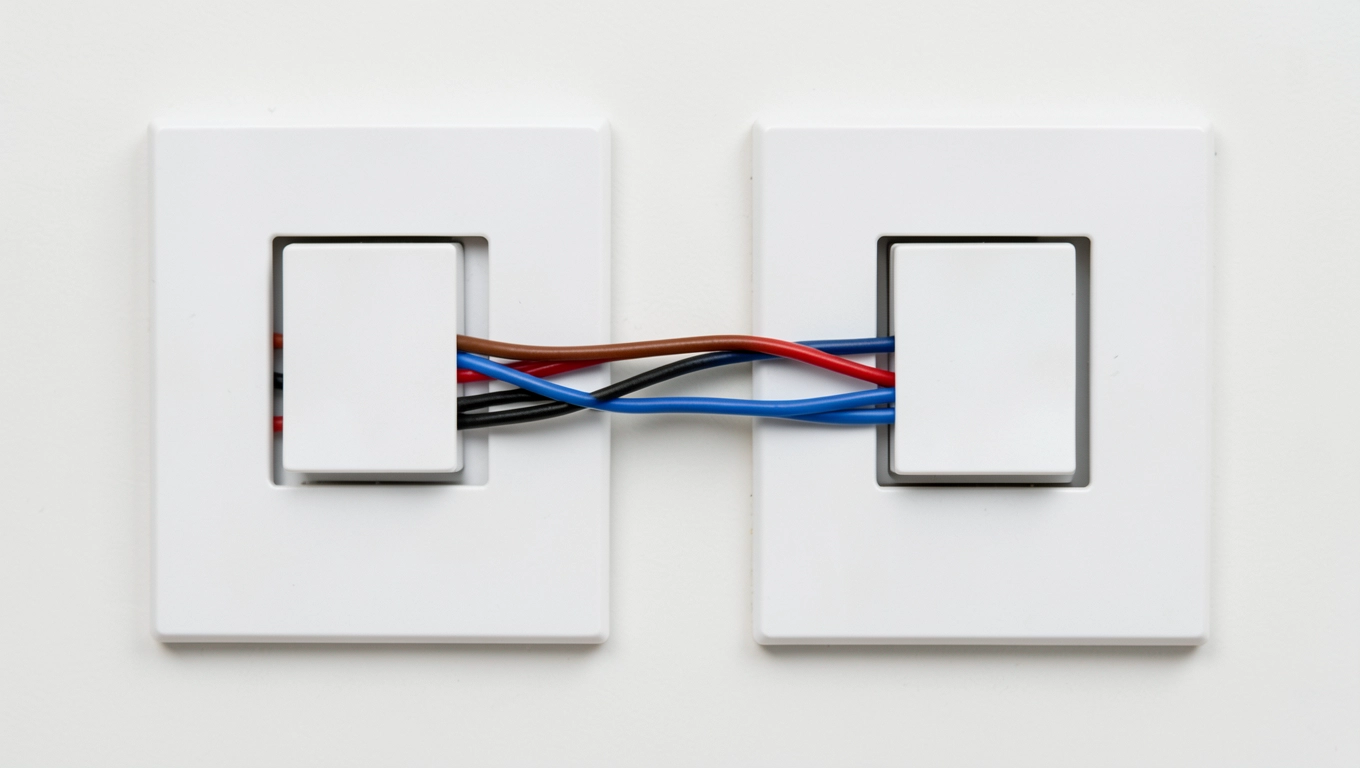

Ile żył między wyłącznikami schodowymi

Pytanie o liczbę żył między urządzeniami to w gruncie rzeczy pytanie o to, co konkretnie trzeba przenieść z jednej puszki do drugiej. Między dwoma łącznikami schodowymi bez krzyżowego minimum to cztery żyły: dwie korespondencyjne (sygnał przełączający), jedna neutralna (do oprawy) i jedna ochronna PE. Faza wchodzi do pierwszego łącznika z rozdzielnicy i nie musi „wracać" - opuszcza układ jako zasilanie żarówki z wyjścia drugiego łącznika.

Między łącznikiem schodowym a krzyżowym sytuacja jest podobna, ale dwie żyły korespondencyjne po jednej stronie muszą trafić na odpowiednie zaciski krzyżowego, a kolejne dwie wychodzą z drugiej strony ku następnemu urządzeniu. Pięciożyłowy kabel typu YDYp 5×1,5 mm² to tu standard, który obsługuje kompletny zestaw: L, N, PE i dwie korespondencyjne. Można układać kable osobno, ale wtedy kanaliki kablowe zapełniają się szybko, a identyfikacja żył przy ewentualnej usterki staje się pracochłonna.

Czterostronne skrzyżowanie żył korespondencyjnych - czyli poprowadzenie ich z błędną parą przez krzyżowy - nie uszkodzi instalacji, ale układ przestanie działać logicznie. Lampa może zapalać się i gasić z wybranych punktów, ale nie ze wszystkich. Ten błąd jest trudny do zdiagnozowania bez schematu, bo miernik pokaże napięcie w odpowiednich miejscach, a wada leży wyłącznie w logice połączeń, nie w ciągłości obwodu.

Długość trasy między urządzeniami wpływa na dobór przekroju żył z powodu spadku napięcia. Przy normalnych odległościach na klatce schodowej (kilka do kilkunastu metrów) 1,5 mm² jest wystarczające - rezystancja takiego przewodu na 10 metrach to około 0,12 Ω, co przy prądzie oświetleniowym rzędu 0,5-1 A generuje spadek napięcia poniżej 0,1 V, absolutnie pomijalne. Przy instalacjach w hali lub magazynie, gdzie odległości sięgają 50-100 metrów, warto rozważyć 2,5 mm², co zmniejsza rezystancję prawie dwukrotnie i eliminuje ryzyko widocznego dla oka przyciemnienia lampy przy jej załączaniu.

Izolacja przewodów to ostatni element, który wymaga świadomej decyzji. Kabel YDYp - płaski, z żyłami ułożonymi równolegle - dobrze sprawdza się w tynku i korytkach kablowych. YDY (okrągły) jest elastyczniejszy przy prowadzeniu przez puszki przelotowe z wieloma odgałęzieniami. Oba typy muszą mieć izolację PVC odporną na temperaturę do 70°C w warunkach normalnych i oznaczenie dla instalacji stałych - przewody do elektronarzędzi czy przedłużaczy wyglądają podobnie, ale ich izolacja nie jest przewidziana do zatynkowania i pod wpływem ciepła instalacyjnego degraduje się szybciej, niż można by przypuszczać.

Ostateczna weryfikacja instalacji powinna obejmować pomiar ciągłości każdej żyły po ułożeniu kabla, jeszcze przed podłączeniem do zacisków. Multimetr ustawiony w tryb pomiaru ciągłości (lub oporności) wykaże przerwę w żyle zanim jeszcze zamurujesz kabel w ścianie - po zatynkowaniu ta sama czynność wymaga już kucia. Sprawdzenie oporu izolacji między poszczególnymi żyłami (powinien przekraczać 1 MΩ) ujawni ewentualne uszkodzenie izolacji przy zakuwaniu lub ciasnym prowadzeniu przez puszki. Te dwa pomiary zajmują łącznie pięć minut i eliminują konieczność szukania błędów metodą prób i błędów pod napięciem - co jest nie tylko żmudne, ale przy instalacji wielożyłowej potrafi być naprawdę niebezpieczne.

Jeśli po zmontowaniu układu lampa nie reaguje na żaden przycisk, najpierw sprawdź napięcie na wejściu pierwszego łącznika schodowego - faza musi tam być. Potem sprawdź napięcie na wyjściu ostatniego schodowego przy różnych kombinacjach naciśnięcia przycisków. Jeśli napięcie zmienia się między 230 V a 0 V przy naciskaniu, problem leży w oprawie lub neutralnej, nie w samych łącznikach. Jeśli napięcie nie zmienia się w ogóle lub jest stale obecne, błąd tkwi w połączeniach korespondencyjnych.
