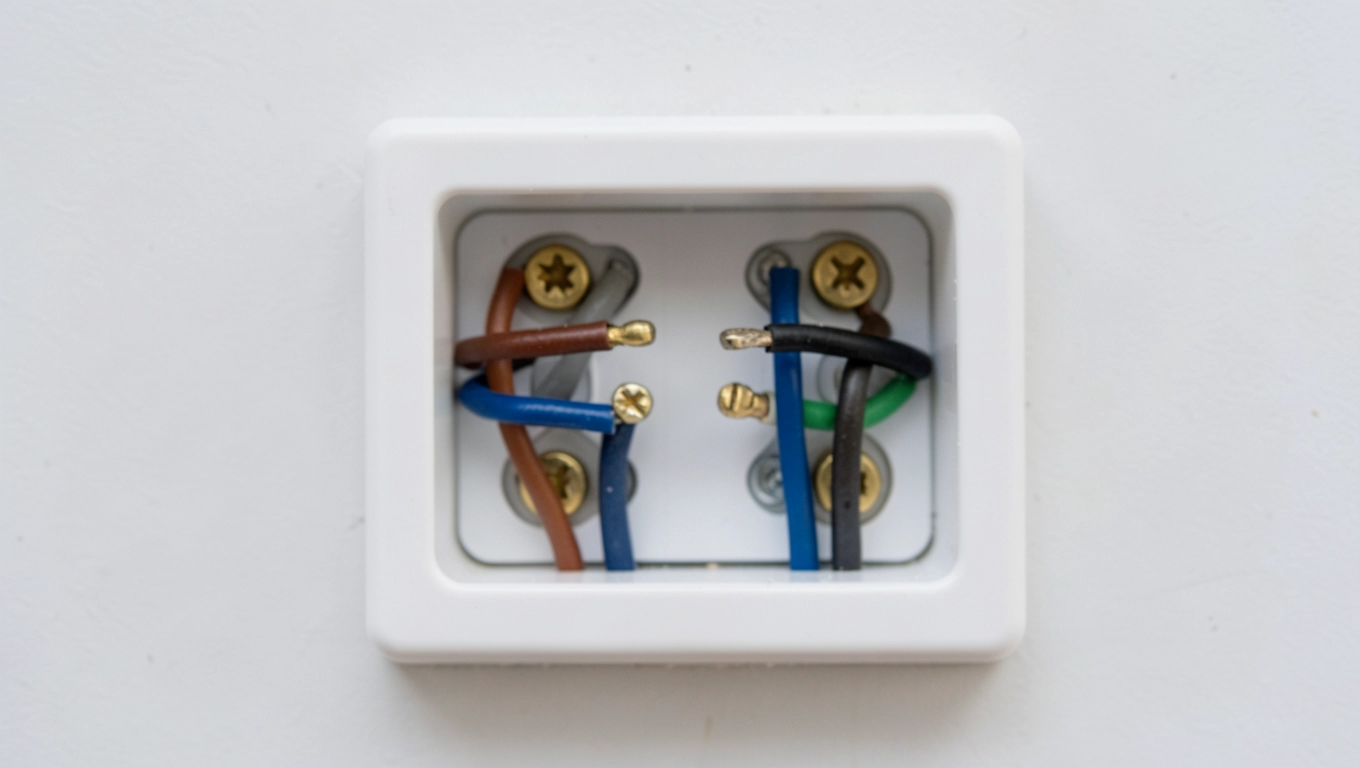

Podłączenie wyłącznika schodowego podwójnego – schemat

Podwójny wyłącznik schodowy to jeden z tych elementów instalacji elektrycznej, przy których nawet doświadczony majsterkowicz może się zatrzymać z ołówkiem nad kartką i zacząć liczyć przewody po raz trzeci. Nie dlatego, że coś jest szczególnie skomplikowane, ale dlatego, że standardowe schematy zakładają jeden obwód, a tutaj mamy dwa - i każdy z nich rządzi się tą samą logiką, tylko że jednocześnie, w tej samej puszce, na tych samych zaciskach. Gdy do tego dodamy fakt, że producenci włączników nie zawsze oznaczają zaciski tak samo, a przewody w ścianie mogą mieć kolory z poprzedniej epoki budownictwa, cały projekt zaczyna przypominać rozwiązywanie krzyżówki bez słownika. A jednak mechanizm rządzący tym układem jest elegancki w swojej prostocie - wystarczy go raz zrozumieć, żeby już nigdy nie musieć zgadywać.

• Schemat podłączenia wyłącznika schodowego podwójnego
• Faza i przewody podróżników w wyłączniku schodowym
• Podłączenie w dwóch puszkach podwójnego wyłącznika
• Test podłączenia wyłącznika schodowego podwójnego
• Pytania i odpowiedzi - podłączenie wyłącznika schodowego podwójnego

Schemat podłączenia wyłącznika schodowego podwójnego

Zanim ktokolwiek sięgnie po śrubokręt, musi zrozumieć, co tak naprawdę robi wyłącznik schodowy w odróżnieniu od zwykłego przełącznika. Klasyczny włącznik po prostu przerywa lub zamyka jeden obwód - jedno wejście, jedno wyjście, zero filozofii. Wyłącznik schodowy (zwany też przełącznikiem schodowym) ma jeden zacisk wspólny, oznaczany zazwyczaj symbolem „L" lub „1", oraz dwa zaciski przełączające, często opisane jako „L1" i „L2" albo „2" i „3". Kiedy przekręcasz włącznik, prąd przełącza się z jednego zacisku przełączającego na drugi - nie przerywa obwodu, tylko zmienia ścieżkę. Dwa takie włączniki, połączone parami zacisków przełączających (słynne „przewody korespondencyjne"), tworzą układ, w którym każdy z nich może zarówno zapalić, jak i zgasić lampę, niezależnie od położenia drugiego.

Podwójny wyłącznik schodowy to po prostu dwie takie pary umieszczone we wspólnej obudowie, obsługujące dwa niezależne obwody oświetleniowe. Wyobraź sobie klasyczne schody z lampą na klatce schodowej i osobnym światłem w korytarzu prowadzącym do salonu - podwójny włącznik na dole i identyczny na górze pozwala sterować oboma niezależnie z obu miejsc. Schemat wygląda symetrycznie: dwa równoległe tory przełączania, każdy rządzący swoim obwodem, ale oba zintegrowane w jednej puszcze i jednej obudowie. W praktyce oznacza to, że w pierwszej puszce (zazwyczaj przy jednym z włączników) zbiegają się wszystkie przewody zasilające i korespondencyjne dla obu obwodów jednocześnie - stąd bierze się potrzeba przewodów wielożyłowych.

Schemat dla pojedynczego obwodu schodowego jest dobrze znany elektrykom: faza wchodzi do zacisku wspólnego pierwszego włącznika, dwa przewody korespondencyjne łączą zaciski przełączające obu włączników, a z zacisku wspólnego drugiego włącznika faza wychodzi do lampy. Neutral (zerowy) biegnie bezpośrednio do lampy, omijając oba włączniki. Dla podwójnego obwodu ten schemat powtarza się punkt po punkcie - tylko że obok, równolegle. Każdy obwód ma własną fazę wejściową, własną parę przewodów korespondencyjnych i własne wyjście do lampy. Fazę można doprowadzić wspólną szyną (oba obwody zasilane z tego samego źródła), ale elektrycznie każdy tor musi pozostać izolowany od drugiego.

Zobacz także: Wyłącznik schodowy — jak podłączyć krok po kroku bezpiecznie

Kluczowy moment dla każdego, kto pierwszy raz staje przed takim schematem: przewody korespondencyjne nie przenoszą stałej fazy, lecz zmienną, zależną od położenia włącznika. To oznacza, że w instalacji pod napięciem oba przewody korespondencyjne w danym torze mogą być jednocześnie pod napięciem lub tylko jeden z nich - w zależności od aktualnego ustawienia przełącznika na każdym końcu. Ta cecha bywa zaskakująca podczas pomiarów, bo tester wskazuje napięcie tam, gdzie intuicja podpowiada, że go nie powinno być. Zrozumienie tego mechanizmu z góry oszczędza sporego zamieszania podczas montażu i sprawdzania instalacji.

Ostatni element, o którym schemat często milczy, to przewód neutralny i ochronny. Neutral biegnie bezpośrednio od tablicy do każdej lampy, nie przechodząc przez żaden włącznik - to wymóg wynikający z zasad bezpieczeństwa i normy PN-HD 60364. Przewód ochronny (PE, zazwyczaj zielono-żółty) łączy metalowe części obudów włączników z uziemieniem, choć przy standardowych włącznikach podtynkowych w plastikowych ramkach jego rola przy samym wyłączniku jest marginalna. Mimo to każda puszka w instalacji powinna mieć PE poprowadzony zgodnie z projektem - nie tylko ze względu na przepisy, ale też dlatego, że ewentualne uszkodzenie izolacji na fazowym przewodzie korespondencyjnym mogłoby dotknąć metalowej obudowy bez takiego zabezpieczenia.

Faza i przewody podróżników w wyłączniku schodowym

Przewody korespondencyjne - nazywane też żargonowo „podróżnikami" lub „podróżującymi" - to serce każdego układu schodowego. Ich zadanie polega na tym, żeby przenosić potencjał fazowy między zaciskami przełączającymi obu włączników, a dokładniej: żeby w każdej chwili jeden z nich dostarczał fazę do zacisku wspólnego drugiego włącznika, kiedy ten jest ustawiony w odpowiedniej pozycji. Dla pojedynczego obwodu wystarczą dwa przewody korespondencyjne, dla podwójnego - cztery. To właśnie te cztery przewody, plus faza wejściowa i przewód neutralny, sumują się do liczby żył potrzebnych w instalacji.

Zobacz także: Czy wyłącznik krzyżowy można podłączyć jako schodowy? 2025

Przy projektowaniu trasy kablowej dla podwójnego wyłącznika schodowego rachunek żył wygląda następująco: między pierwszym a drugim włącznikiem musi przebiec kabel zawierający cztery przewody korespondencyjne (po dwa na każdy obwód) oraz, jeśli wymagają tego przepisy lub projektant, przewód PE. Między tablicą rozdzielczą a pierwszym włącznikiem natomiast wystarczą dwie fazy (dla dwóch obwodów) lub jedna wspólna z rozgałęzieniem w puszce. Stąd w pierwszej puszce (przy włączniku zasilającym) pojawia się najczęściej kabel pięciożyłowy: dwie fazy wejściowe plus cztery przewody korespondencyjne, co po odjęciu PE i połączeniu w paczkę daje typowe rozwiązanie z kablem NYM 5x1,5 mm².

Dobór przekroju przewodów bywa niedoceniany przez osoby robiące instalację po raz pierwszy. Standardowe oświetlenie pracuje przy prądach rzędu 0,5-2 A, więc technicznie przekrój 0,75 mm² wystarczyłby elektrycznymi marginesem. Jednak norma instalacyjna dla obwodów oświetleniowych wskazuje minimalny przekrój 1,5 mm², a instalatorzy z doświadczeniem sięgają po ten sam przekrój dla przewodów korespondencyjnych - nie z nadmiaru ostrożności, ale dlatego, że cieńszy kabel jest bardziej podatny na uszkodzenia mechaniczne podczas przeciągania przez rurę instalacyjną i trudniej go zacisnąć solidnie pod wkrętami zacisków włącznika. Przy remontach starszych budynków warto sprawdzić, czy istniejące kable miedziowe nie zostały zastąpione aluminiowymi - aluminium wymaga specjalnych zacisków i nie toleruje skręcania z miedzią bez odpowiednich łączników.

Oznaczanie przewodów korespondencyjnych to czynność, którą wiele osób pomija, a która ratuje zdrowie psychiczne podczas ewentualnej naprawy za kilka lat. Skoro oba przewody korespondencyjne jednego toru wyglądają identycznie (często są to dwie żyły o tym samym kolorze z wielożyłowego kabla), warto oznaczyć je taśmą elektroizolacyjną lub specjalnymi tulejkami z numerkami - na przykład „K1+" i „K1-" dla pierwszego toru, „K2+" i „K2-" dla drugiego. To kilka minut pracy, które przy następnym demontażu oszczędzają znacznie więcej czasu na szukanie, który przewód dokąd idzie. Dobra dokumentacja instalacji, choćby w formie zdjęcia puszki przed zamknięciem, to inwestycja, która procentuje.

Zobacz także: Jak Podłączyć Wyłącznik Schodowy: Schemat i Instrukcja Krok po Kroku

Kolor żył w kablu wielożyłowym rządzi się swoją konwencją, którą warto znać: żółto-zielona zawsze to PE, niebieska to neutralny (N), a brązowa - faza (L). W kablu pięciożyłowym pozostają zwykle dwie żyły: szara i czarno-brązowa albo dwie inne kolory zależne od producenta. Te właśnie żyły pełnią rolę przewodów korespondencyjnych, co znaczy, że oba są technicznie pod napięciem fazowym w różnych momentach pracy instalacji. Z tego powodu ich izolacja musi być traktowana z taką samą atencją jak izolacja przewodu fazowego - nie wolno zapleść końcówek razem, skrzyżować bez izolacji ani połączyć z neutralnym przez pomyłkę. Zamiana jednego korespondencyjnego z neutralnym to klasyczny błąd, który powoduje zwarcie przy pierwszym przełączeniu.

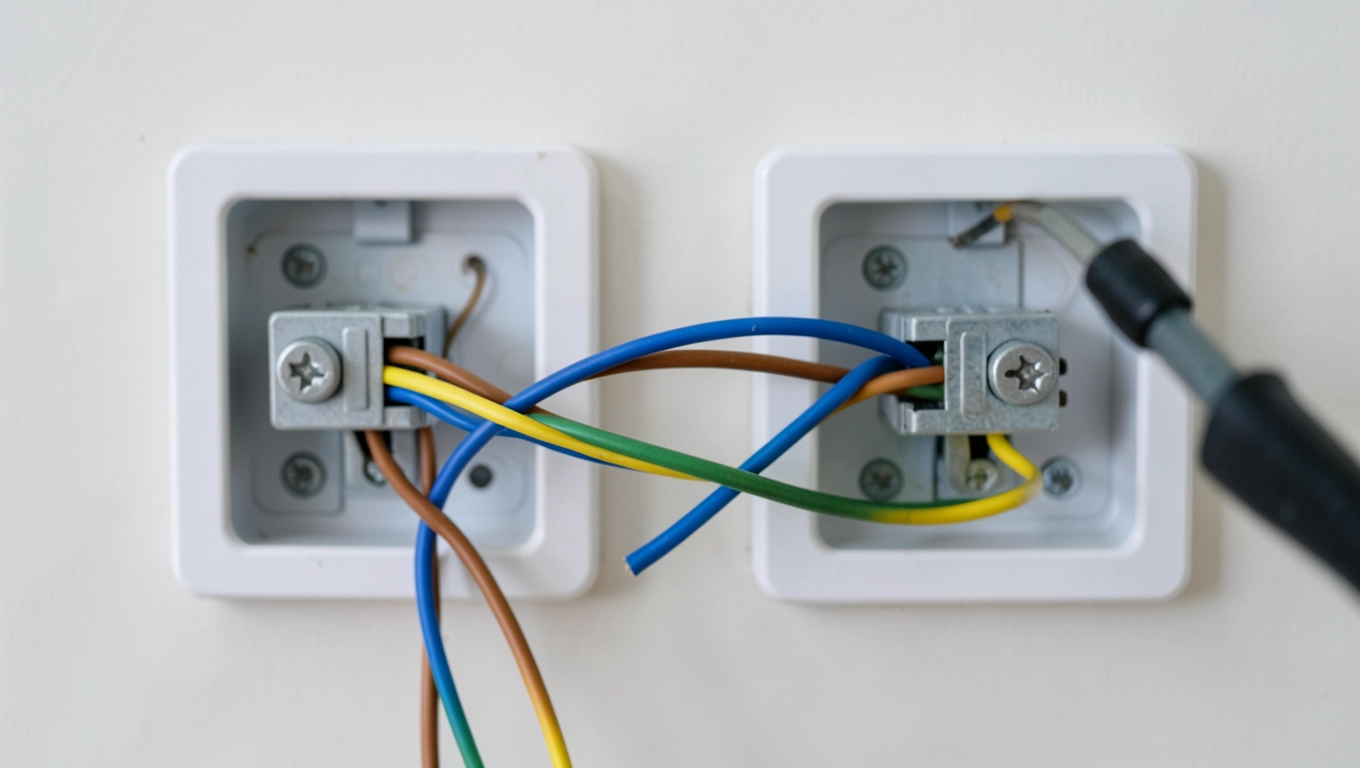

Podłączenie w dwóch puszkach podwójnego wyłącznika

Montaż zaczyna się zawsze od wyłączenia napięcia w obwodzie - nie wyłącznika na ścianie, ale bezpiecznika lub wyłącznika nadprądowego w tablicy rozdzielczej. Następnie multimetr lub próbnik napięcia powinien potwierdzić brak napięcia na każdym przewodzie w puszce, zanim palce zetkną się z przewodami. To rutyna, nie przesada: prąd przemienny 230 V przy niskiej rezystancji ciała człowieka generuje prąd rzędu kilkudziesięciu miliamperów, a próg migotania komór sercowych zaczyna się już przy 30-50 mA. Piszę o tym nie po to, żeby straszyć, ale żeby podkreślić, że pominięcie tego kroku to nie kwestia odwagi, lecz nierozumienia ryzyka.

Zobacz także: Jak podłączyć wyłącznik schodowy w 2025 roku? Poradnik krok po kroku

Pierwsza puszka - ta, do której doprowadzana jest faza z tablicy - to logistycznie bardziej skomplikowana z dwóch. Tutaj schodzi się kabel zasilający (z fazą lub fazami dla obu obwodów), kabel łączący z drugą puszką (z przewodami korespondencyjnymi) oraz opcjonalnie kabel do lamp, jeśli pierwsza puszka jest blisko opraw. Zaciski wspólne (L) obu sekcji podwójnego włącznika odbierają fazę bezpośrednio z przewodu zasilającego. Każda sekcja ma własny zacisk wspólny, więc do każdego trafia osobna faza - lub ta sama, jeśli oba obwody są zasilane z jednego przewodu, który w puszce jest rozdzielany na dwa przy użyciu wago lub śrubowych łączników instalacyjnych.

Zaciski przełączające pierwszego włącznika przyjmują dwie pary przewodów korespondencyjnych - każda para odpowiada jednemu torowi. Na zacisk L1 pierwszej sekcji trafia jeden korespondencyjny z pierwszego toru, na L2 - drugi korespondencyjny z tego samego toru. Identycznie dla drugiej sekcji. Łącznie cztery przewody korespondencyjne opuszczają pierwszą puszkę w jednym kablu, biegnąc do drugiego włącznika. Uporządkowanie tych połączeń jest kluczowe: pomylenie korespondencyjnych z różnych torów nie spowoduje zwarcia od razu, ale sprawi, że włączniki będą ze sobą sprzężone - jedno wciśnięcie będzie gasić i zapalać oba obwody jednocześnie albo jeden z nich będzie działał odwrotnie do oczekiwań.

Druga puszka - przy drugim włączniku - jest koncepcyjnie prostsza, choć wymaga równie skrupulatnej pracy. Tu zaciski wspólne obu sekcji (L) to wyjścia do lamp, nie wejścia fazy. Do każdego zacisku wspólnego podłączony jest przewód biegnący do odpowiedniej oprawy oświetleniowej. Zaciski przełączające odbierają przewody korespondencyjne z pierwszej puszki - w tej samej konfiguracji: L1 i L2 dla każdej sekcji, parami dla każdego toru. Jeśli kolory i oznaczenia przewodów są spójne z pierwszą puszką (co jest dokładnie powodem, dla którego oznaczanie ma sens), łączenie jest intuicyjne. Jeśli nie - wtedy właśnie przyda się zdjęcie zrobione podczas montażu pierwszej puszki.

Zobacz także: Jak podłączyć 4 wyłączniki schodowe – schemat i kroki

Przewód neutralny i PE dla lamp biegną w osobnym kablu bezpośrednio od tablicy lub od rozgałęzienia w dedykowanej puszce przelotowej - nigdy przez zaciski wyłączników schodowych. Jeśli w projekcie lamp używa się opraw LED z wbudowanymi sterownikami, warto sprawdzić, czy sterownik wymaga neutralnego w tym samym punkcie co faza sterowana - niektóre tańsze sterowniki LED bez neutralnego generują nieprzyjemne migotanie lub samoczynne zapalanie się przy braku neutralnego w oprawie.

Moment przykręcania obudowy włącznika to nie koniec, lecz przedostatni etap. Przed zamknięciem puszki i przykręceniem ramki warto po raz ostatni sprawdzić, czy żadna końcówka przewodu nie wystaje poza zacisk, czy izolacje nie są uszkodzone przez zaciśnięcie (tzw. „ugryzienie" izolacji wkrętem) i czy wszystkie wago lub złączki w puszce są dobrze zaplombowane. Puszka elektryczna po zamknięciu staje się zamkniętym środowiskiem termicznym - słaby kontakt, który przy 1 A generuje niemal niezauważalne ciepło, przy ewentualnym przeciążeniu może stać się źródłem pożaru. Sprawdzenie każdego połączenia przed zamknięciem to dosłownie kilka minut, które wchodzą w cenę profesjonalnie wykonanej roboty.

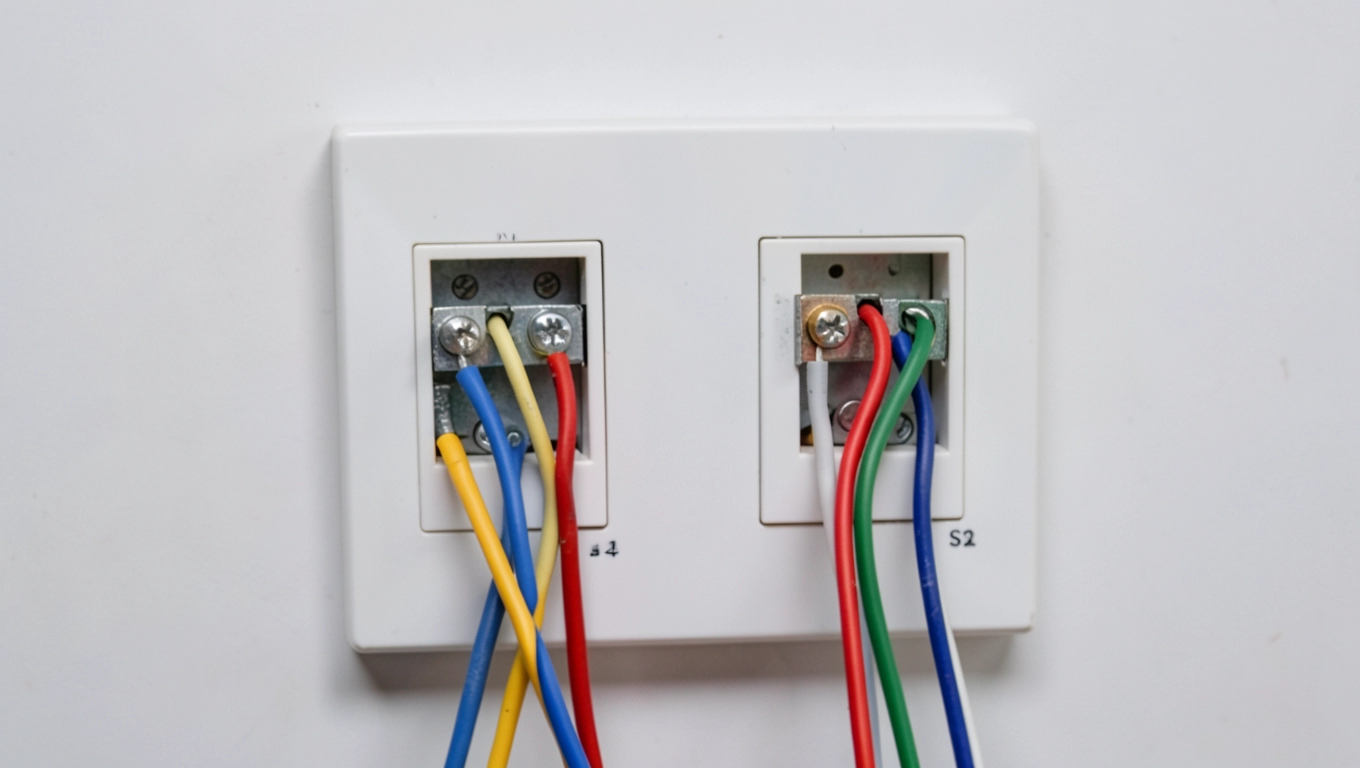

Test podłączenia wyłącznika schodowego podwójnego

Sprawdzenie poprawności montażu zaczyna się od testu bez napięcia. Miernikiem rezystancji lub testerem ciągłości obwodu można zweryfikować, czy przewody korespondencyjne rzeczywiście przełączają się między zaciskami podczas operowania każdym z włączników. Przy pierwszym torze: wciskamy przełącznik na pierwszym włączniku - miernik pokazuje ciągłość między zaciskiem wspólnym a jednym z korespondencyjnych. Wciskamy drugi raz - ciągłość przenosi się na drugi korespondencyjny. Identyczny test dla drugiej sekcji, potem dla drugiego włącznika. Jeśli gdzieś brakuje przełączenia lub miernik pokazuje ciągłość na obu korespondencyjnych jednocześnie, oznacza to uszkodzony włącznik lub odwrócone przewody.

Po weryfikacji bez napięcia można włączyć bezpiecznik i przejść do testu funkcjonalnego. Pierwsze przełączenie z każdego z czterech punktów sterowania (dwa tory × dwa włączniki) powinno dać oczekiwany efekt: zapalenie lub zgaszenie odpowiedniej lampy. Klasyczna sekwencja sprawdzenia wygląda tak - włącznik dolny, tor 1: zapalamy. Włącznik górny, tor 1: gasimy. Włącznik górny, tor 1 ponownie: zapalamy. Włącznik dolny, tor 1: gasimy. To samo dla toru 2. Jeśli któryś z torów nie reaguje, problem tkwi albo w zasilaniu (brak fazy na zacisku wspólnym), albo w przewodach korespondencyjnych (odwrócona para lub brak ciągłości).

Najczęstszy błąd podczas pierwszego podłączenia podwójnego wyłącznika schodowego polega na zamianie korespondencyjnych między torami - czyli podłączeniu przewodu z toru pierwszego na zacisk toru drugiego. Efekt? Oba obwody działają, ale nie niezależnie: wciśnięcie pierwszego toru na jednym włączniku wpływa na stan drugiego toru na drugim włączniku. Instalacja nie jest awarią w klasycznym sensie, bo żadne zwarcie nie następuje, ale układ sterowania staje się chaotyczny i nielogiczny. Diagnostyka tego błędu jest prosta: jeśli przy naciskaniu włącznika jednego toru zamiast jednej lampy reaguje druga - szukaj pomyłki w parzystości korespondencyjnych.

Napięcie na zaciskach można zmierzyć przy włączonym napięciu dla potwierdzenia poprawności. Na zacisku wspólnym pierwszego włącznika (faza wejściowa) multimetr powinien pokazywać 230 V względem neutralnego - zawsze, niezależnie od pozycji przełącznika, bo to stała faza zasilająca. Na zaciskach korespondencyjnych napięcie zmienia się: jeden z nich pokaże 230 V (aktywny korespondencyjny), drugi - 0 V lub wartość pojemnościową rzędu kilkudziesięciu woltów przy długim kablu (pasywny korespondencyjny). Na zacisku wspólnym drugiego włącznika (wyjście do lampy) napięcie pojawia się lub znika w zależności od ustawienia obu przełączników - gdy oba są w tej samej „polaryzacji", lampa świeci; gdy są przestawione krzyżowo, obwód jest otwarty i napięcia nie ma.

Pomiar napięcia pojemnościowego na pasywnym przewodzie korespondencyjnym to zjawisko, które zaskakuje podczas diagnostyki: tester może pokazywać 50-80 V na przewodzie, który teoretycznie „nie ma" napięcia. To nie błąd montażu - to efekt pojemności między dwoma równoległymi przewodami w tym samym kablu. Pojemnościowe sprzężenie nie jest zdolne do przepływu prądu roboczego, więc nie wpływa na działanie instalacji. Jednak podczas diagnostyki „żywą ręką" (czego nie polecam) może zmylić nawet doświadczoną osobę, sugerując napięcie robocze tam, gdzie go nie ma.

Kiedy oba obwody przechodzą test funkcjonalny pomyślnie, puszki można zamknąć, ramki przykręcić, a klawisze wyłączników osadzić w obudowach. Ostatni element, który warto odnotować w domowej dokumentacji instalacji, to schemat z informacją, który tor steruje którą lampą - brzmi banalnie, ale po kilku latach każdy remont odkrywa tego typu oczywistości od nowa, tracąc czas na ustalanie czegoś, co można było zapisać jednym zdaniem. Podwójny wyłącznik schodowy, poprawnie zamontowany i przetestowany, to instalacja, która przez dekady nie wymaga żadnej uwagi - pod warunkiem że od początku wszystko trafiło na swoje miejsce.
