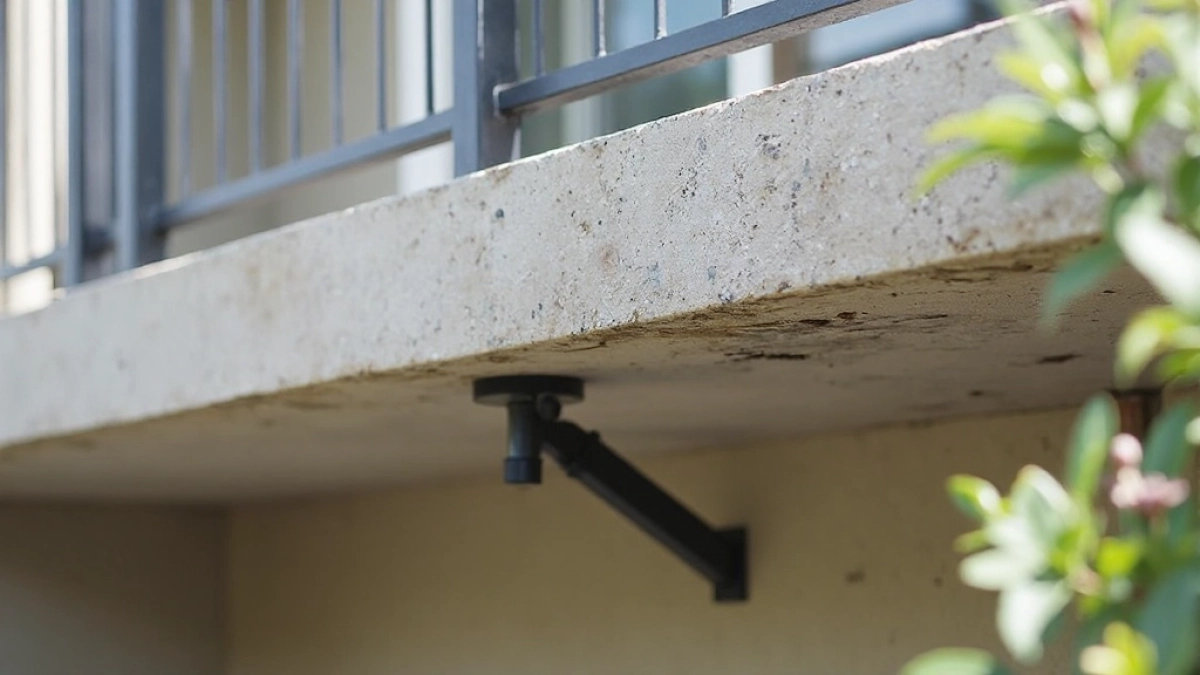

Mocowanie balustrady od spodu balkonu: poradnik montażu

Wybór metody mocowania balustrady od spodu płyty balkonowej to moment, w którym większość osób staje przed ścianą: zbyt wiele technik, zbyt dużo sprzecznych porad na forach, a w tle ciągle ta sama obawa, czy mocowanie balustrady od spodu balkonu faktycznie wytrzyma obciążenie, które polskie przepisy nakładają na tego typu przegrody. Ten tekst rozbiera temat od sufitu płyty aż po dobór kotwy i moment dokręcenia kluczem dynamometrycznym, żebyś wyszedł z lektury z konkretnym planem działania, a nie z kolejną dawką teorii.

• Kiedy mocować od czoła, a kiedy od góry płyty
• Co przygotować przed rozpoczęciem pracy
• Jak zamontować balustradę na balkonie od czoła krok po kroku
• Montaż od góry na kotwie ULTRACUT FBS II
• Balustrada szklana i aluminiowa na płycie balkonowej
• Najczęstsze błędy przy mocowaniu balustrady od spodu balkonu
• Przepisy i nośność mocowania balustrady balkonowej
• Konserwacja mocowań po montażu
• Najczęściej zadawane pytania
• Orientacyjny kosztorys materiałów i robocizny

Kiedy mocować od czoła, a kiedy od góry płyty

Decyzja, czy balustradę zamocujesz od czoła (czołowo do krawędzi płyty) czy od góry (na powierzchni płyty), zależy od trzech twardych kryteriów: szerokości płyty, materiału balustrady oraz stanu krawędzi betonu. Płyta o szerokości poniżej 90 cm praktycznie wymusza montaż od czoła, bo od góry słupki musiałyby stać na samym skraju, a tam nośność betonu spada nawet o 40%. Słupki stalowe i aluminiowe tolerują oba warianty, ale szkło klejone punktowo wymaga już powierzchni od góry, żeby rozkład sił był równomierny na całej tulei.

Montaż od góry daje dwie istotne przewagi: brak ingerencji w elewację od strony zewnętrznej oraz łatwiejszy dostęp do otworu podczas wiercenia i czyszczenia. Wariant czołowy z kolei wygrywa, gdy zależy Ci na czystej, pozbawionej widocznych elementów powierzchni posadzki balkonu, a także w sytuacjach, gdy krawędź płyty jest sfazowana albo pokryta okapnikiem, który uniemożliwia stabilne oparcie stopy montażowej.

Kryterium temperatury też ma znaczenie: kotwy chemiczne wiążą w granicach od -10 do +35°C, natomiast żywica zimowa (o obniżonym lepkości) pozwala pracować nawet przy -20°C, ale wydłuża czas utwardzania do 24 godzin. Latem, przy powierzchni płyty rozgrzanej powyżej 40°C, żywica może gwałtownie odparować rozpuszczalnik, co osłabia wiązanie. Dlatego prace planuj rano albo wieczorem, kiedy beton ma stabilną temperaturę 20-25°C.

Co przygotować przed rozpoczęciem pracy

Zanim wiertarka dotknie betonu, potrzebujesz czegoś więcej niż samej kotwy. Przede wszystkim plan rozmieszczenia słupków z uwzględnieniem odległości od narożników i krawędzi (minimum 5 cm dla kotew mechanicznych, 6 cm dla chemicznych), oznaczone na płycie markerem. Następnie komplet narzędzi: wiertnica z wiertłem koronkowym 12-16 mm dopasowanym do średnicy kotwy, klucz dynamometryczny, pompka do wydmuchiwania pyłu, szczotka druciana o średnicy otworu, taśma malarska i marker. Środki BHP: okulary, rękawice robocze, maska przeciwpyłowa klasy FFP2.

Lista kontrolna przed wierceniem: stan płyty (bez rys i ubytków), komplet narzędzi, dobrana kotwa z aprobatą ETA, prognoza pogody (minimum 24 godziny bez deszczu po montażu chemicznym), plan rozmieszczenia słupków zaznaczony na betonie.

Kotwa chemiczna działa na zasadzie adhezji: żywica wypełnia nierówności otworu i po związaniu tworzy z betonem jednorodne połączenie, które przenosi siły zarówno przez tarcie, jak i mikrozamki mechaniczne w porach. Kotwa mechaniczna rozporowa działa inaczej: klin rozpycha tuleję o ścianki otworu, a cała nośność opiera się na naprężeniach kontaktowych.

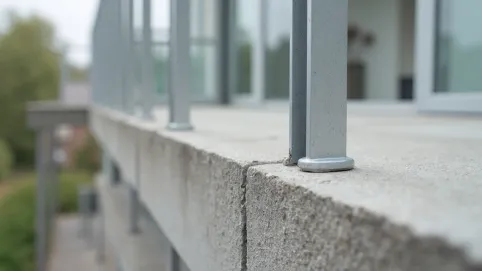

Jak zamontować balustradę na balkonie od czoła krok po kroku

Montaż czołowy wymaga precyzji, bo każdy błąd w głębokości wiercenia albo czyszczeniu otworu przekłada się bezpośrednio na nośność gotowego połączenia. Najczęściej spotykanym rozwiązaniem jest kotwa chemiczna w połączeniu z prętem gwintowanym M12 lub M14, ponieważ beton w krawędzi płyty bywa gorszej jakości niż w środku rozpiętości.

Krok 1. Wyznacz osie słupków na krawędzi płyty zachowując odstęp minimum 6 cm od narożnika i 8 cm od dolnej krawędzi czoła. Odległość między słupkami dobierz do projektu balustrady, najczęściej mieści się w przedziale 90-110 cm.

Krok 2. Wywierć otwór prostopadle do powierzchni czoła, na głębokość równą dziesięciu średnicom kotwy (dla M12 minimum 120 mm). Użyj wiertła koronkowego, nie udarowego, żeby nie spękać betonu w krawędzi.

Krok 3. Wyczyść otwór pompką i szczotką drucianą, powtarzając cykl dwa razy. Pozostawienie pyłu zmniejsza przyczepność żywicy nawet o 35%, bo cząsteczki betonu oddzielają żywicę od ścianek otworu.

Krok 4. Wsuń tuleję sitową (opcjonalnie, dla podłoży mniej zwartych), a następnie wypełnij otwór żywicą od dna, unikając pęcherzy powietrza. Użyj dyszy mieszającej, która zapewnia proporcję składników 10:1.

Krok 5. Wkręć pręt gwintowany powolnym ruchem obrotowym, usuwając nadmiar żywicy, który wypłynie z otworu. Odczekaj czas wiązania podany w karcie technicznej (zazwyczaj 2 godziny w temperaturze 20°C, dłużej w niższych).

Krok 6. Na stwardniałym pręcie zamontuj stopę słupka balustrady, dokręcając nakrętkę kluczem dynamometrycznym z momentem 40 Nm dla M12. Zwykły klucz płaski nie pozwala kontrolować siły dokręcenia, a zbyt mocne dociągnięcie tnie żywicę.

Krok 7. Po zamontowaniu wszystkich słupków zamontuj profil poręczy i wypełnienie (szkło, płyty, pręty). Każdy element wypełniający mocuj zgodnie z instrukcją producenta systemu, nigdy na własny rachunek.

⚠ Minimalna odległość od krawędzi betonu: 5-6 cm dla kotew mechanicznych, 6-8 cm dla kotew chemicznych. Zbliżenie otworu do krawędzi powoduje wyrwanie stożka betonu, co całkowicie pozbawia połączenie nośności. W razie wątpliwości wykonaj próbę wytrzymałości na docisk lub skonsultuj projekt z konstruktorem.

Montaż od góry na kotwie ULTRACUT FBS II

Wariant od góry bije rekordy popularności w nowych inwestycjach, bo jest szybszy o około 30% i nie wymaga użycia żywicy, która w niskich temperaturach potrafi zaskoczyć nawet doświadczonych wykonawców. Kotwa ULTRACUT FBS II z łbem sześciokątnym tnie gwint w betonie podczas montażu, dzięki czemu nie powoduje naprężeń rozporowych. W betonie klasy C30/37 taka kotwa M12 osiąga nośność na wyrywanie rzędu 19,6 kN, co z naddatkiem spełnia wymagania dla balustrad w budynkach mieszkalnych.

Procedura zaczyna się od wyznaczenia osi słupków na powierzchni płyty, z zachowaniem minimum 10 cm od krawędzi (większa odległość niż przy montażu czołowym wynika z innego rozkładu sił). Po wierceniu otworu 12 mm na głębokość 80 mm i jego wydmuchaniu wkręcasz kotwę kluczem udarowym, aż łeb zrówna się z powierzchnią. Stopa słupka nasadzona na kotwę dolega wtedy bezpośrednio do betonu, bez szczeliny, która przy montażu chemicznym bywa konieczna do wyrównania.

Kiedy montaż od góry jest szybszy i tańszy: gdy płyta balkonowa ma minimum 14 cm grubości i klasę betonu C25/30 lub wyższą, gdy strefa krawędzi nie jest sfazowana, gdy masz do dyspozycji wiertarkę z funkcją udaru i klucz akumulatorowy, gdy temperatura otoczenia jest niższa niż 5°C (żywica w takich warunkach wiąże kilkanaście godzin).

Balustrada szklana i aluminiowa na płycie balkonowej

Balustrady szklane mocowane punktowo (rotule) wymagają stóp z płaską podstawą i otworami przelotowymi, dlatego na wąskich płytach lepiej sprawdza się profil boczny przykręcany do czoła. Szkło hartowane o grubości 8-10 mm przenosi obciążenie przez tarcze dociskowe ze stali nierdzewnej A2 lub A4, które po dokręceniu rozkładają siłę równomiernie na całą płaszczyznę tafli. Najczęstszy błąd to zbyt mocne dociągnięcie tarczy, które wprowadza naprężenia punktowe i powoduje pęknięcie szkła w ciągu kilku tygodni.

Balustrady aluminiowe są lżejsze (2,5-4,5 kg/mb w porównaniu z 8-12 kg/mb dla stali), więc pozwalają na mniejsze kotwy i rzadsze rozstawienie słupków. Profile aluminiowe anodowane mają naturalną odporność na korozję, ale w miejscu kontaktu ze stalową kotwą tworzą parę galwaniczną, dlatego stosuje się przekładki z tworzywa EPDM albo kotwy ze stali nierdzewnej. Bez tego drobnego detalu aluminium koroduje w ciągu 18-24 miesięcy, a plamy rdzy pojawiają się na powierzchni profilu w najmniej spodziewanym miejscu.

Balustrada aluminiowa nie powinna być mocowana bezpośrednio do płyty balkonu z hydroizolacją bitumiczną, jeśli stopy montażowe mają kontakt z izolacją. Warstwa bitumu pod wpływem nacisku słupka odkształca się plastycznie i po 2-3 latach traci szczelność. Rozwiązanie to podkładka z EPDM lub papy termozgrzewalnej ułożonej dodatkowo pod stopą.

Najczęstsze błędy przy mocowaniu balustrady od spodu balkonu

Błąd numer jeden: niedoczyszczony otwór. Pył betonowy pozostawiony na ściankach działa jak separator między żywicą a podłożem, obniżając nośność nawet o jedną trzecią. Pompa powietrzna albo pompka ręczna to absolutne minimum, profesjonalne ekipy używają odkurzacza przemysłowego z adapterem do otworów.

Błąd numer dwa: zbyt blisko krawędzi. Wiercenie w odległości mniejszej niż 5 cm od krawędzi betonu powoduje odspojenie materiału, bo naprężenia od kotwy przekraczają wytrzymałość betonu na rozciąganie w strefie krawędziowej. W skrajnych przypadkach kotwa wylatuje z kawałkiem betonu o masie kilograma.

Błąd numer trzy: brak klucza dynamometrycznego. Dokręcanie nakrętki „na oko" skutkuje albo zbyt słabym dociągnięciem (luźna stopa, drgania, pęknięcia zmęczeniowe), albo zbyt mocnym (ścięcie pręta, pęknięcie stopy). Moment 40 Nm dla M12, 70 Nm dla M16 to wartości z karty technicznej, nie z intuicji.

Błąd numer czwarty: zły dobór kotwy. Kotwa do betonu spękanego nie powinna trafiać do betonu niespękanego (mniejsza nośność), a kotwa do muru nie ma prawa pojawiać się w projekcie balkonu na płycie żelbetowej. Dobór kotwy to nie kwestia ceny, tylko nośności obliczonej w aprobacie ETA.

Błąd numer piąty: montaż w mokrym betonie. Woda w otworze rozcieńcza żywicę i uniemożliwia prawidłowe związanie. Po deszczu odczekaj minimum 48 godzin albo osusz otwór sprężonym powietrzem. W betonie mokrym żywica traci nawet 50% nośności deklarowanej w aprobacie.

Porada eksperta: jeśli po wierceniu w otworze stoi woda, kotwa chemiczna odpada. W takiej sytuacji zostaje kotwa mechaniczna ze stali nierdzewnej, która działa na zasadzie rozporu niezależnie od wilgotności podłoża. Zapamiętaj tę regułę, bo na budowie każdy dzień potrafi zaskoczyć aurą.

Przepisy i nośność mocowania balustrady balkonowej

Polskie przepisy budowlane, oparte na normie PN-EN 1991-1-1 i rozporządzeniu w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, nakładają na balustrady balkonowe konkretne wymagania. Minimalna wysokość to 90 cm przy wysokości posadzki balkonu do 12 m nad poziomem terenu oraz 110 cm powyżej tej granicy. Wymagana nośność to 0,5 kN/m w budynkach mieszkalnych i 1,0 kN/m w obiektach użyteczności publicznej, przyłożona do poręczy w kierunku poziomym.

Mocowanie balustrady balkonowej do betonu musi przenieść te siły z odpowiednim współczynnikiem bezpieczeństwa (zwykle 1,5 do 2,0), dlatego inżynierowie dobierają kotwy z zapasem. Każda kotwa użyta w projekcie powinna mieć aprobatę ETA lub Krajową Ocenę Techniczną ITB, a jej montaż odbywać się zgodnie z kartą techniczną producenta.

⚠ Balustrada zamontowana bez aprobaty technicznej kotwy może zostać zakwestionowana podczas odbioru budynku lub w razie wypadku ubezpieczyciel odmówi wypłaty odszkodowania. Dokumentacja kotew (aprobata, karta techniczna, protokół montażu) powinna trafić do książki obiektu.

Rozróżnienie balkonu w bloku i w domu jednorodzinnym sprowadza się do trzech kwestii: grubości płyty (w blokach najczęściej 12-15 cm, w domach 15-20 cm), dostępu od spodu (w blokach często brak możliwości pracy pod płytą, w domach łatwy), oraz klasy betonu (w blokach C25/30 do C30/37, w domach często C20/25). Każdy z tych parametrów wpływa na dobór kotwy i głębokość wiercenia.

Konserwacja mocowań po montażu

Balustrada zamontowana prawidłowo nie wymaga konserwacji przez pierwsze 5-7 lat, ale warto zaplanować przegląd co 24 miesiące. Kontrola obejmuje: dociągnięcie nakrętek kluczem dynamometrycznym (moment kontrolny równy momentowi montażowemu), sprawdzenie stóp pod kątem korozji, ocenę stanu betonu wokół kotwy. W strefie nadmorskiej i w miastach z dużym zanieczyszczeniem powietrza przegląd warto skracać do 12 miesięcy.

Kotwy ze stali nierdzewnej A4 w środowisku miejskim wystarczą na 25-30 lat bez objawów korozji, kotwy ocynkowane ogniowo na 15-20 lat, kotwy ze stali zwykłej z powłoką cynkową galwaniczną na 8-12 lat. W środowisku agresywnym (baseny, tereny przemysłowe, bliskość dróg z solanką zimową) różnice sięgają nawet 50%.

Ochrona antykorozyjna kotew ocynkowanych polega na malowaniu miejsc, w których powłoka została uszkodzona podczas montażu (uderzenie kluczem, zarysowanie). Farba cynkowa w sprayu aplikowana w dwóch warstwach odbudowuje ochronę na poziomie zbliżonym do powłoki fabrycznej. Bez tego drobnego zabiegu korozja rusza w ciągu kilku tygodni w miejscu odsłonięcia.

Najczęściej zadawane pytania

Czy balustradę balkonową można mocować do każdej płyty? Nie. Płyta musi mieć minimalną grubość 10 cm dla kotew mechanicznych i 12 cm dla chemicznych, klasę betonu co najmniej C20/25 oraz brak rys i ubytków w strefie montażu. Płyty z widocznymi rysami wymagają oceny konstruktora.

Jaka jest różnica między kotwą chemiczną a mechaniczną? Kotwa chemiczna łączy pręt z betonem przez żywicę, działając bezrozporowo. Kotwa mechaniczna łączy przez klin rozpychający tuleję o ścianki otworu. W betonie spękanym lepsza jest kotwa mechaniczna, w niespękanym chemiczna osiąga wyższe nośności.

Ile kosztuje montaż balustrady balkonowej? Koszt materiałów (kotwy, pręty, żywica) dla balkonu o długości 4 m z trzema słupkami to orientacyjnie 250-450 zł. Robocizna fachowej ekipy waha się od 800 do 1500 zł w zależności od regionu. Samodzielny montaż wymaga wiertnicy i klucza dynamometrycznego.

Czy mogę zamontować balustradę samodzielnie? Tak, pod warunkiem posiadania wiertnicy, klucza dynamometrycznego i doświadczenia w pracy z betonem. Bez klucza dynamometrycznego nie ma mowy o prawidłowym montażu, bo dokręcenie „na oko" daje nieprzewidywalne rezultaty.

Jaki rozstaw słupków jest optymalny? Standardowo 90-110 cm między osiami. Przy szkle hartowanym 8 mm maksymalny rozstaw to 100 cm, przy wypełnieniu prętowym 120 cm. Każdy producent systemu podaje tę wartość w dokumentacji.

Co zrobić, gdy płyta balkonowa jest za wąska? Poniżej 90 cm szerokości pozostaje montaż czołowy lub rezygnacja z balustrady samodzielnej na rzecz systemu montowanego do ściany budynku za pomocą konsoli wsporczych.

Jak często kontrolować mocowania? Co 24 miesiące w typowych warunkach, co 12 miesięcy w środowisku agresywnym. Kontrola polega na sprawdzeniu momentu dokręcenia, stanu antykorozyjnego i obecności rys wokół kotew.

Czy potrzebuję projektu konstrukcyjnego? W budynku nowym tak, projekt zawiera obliczenia mocowań. W istniejącym balkonie przy wymianie balustrady zwykle wystarczy obliczenie wykonane przez osobę z uprawnieniami, dobierające kotwy na podstawie stanu płyty.

Orientacyjny kosztorys materiałów i robocizny

Źródła i podstawy prawne

Podstawą wymagań są: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami), § 296 i § 297 dotyczące balustrad i schodów. Normy: PN-EN 1991-1-1 (Eurokod 1, oddziaływania na konstrukcje), PN-EN 1992-4 (projektowanie zamocowań w betonie), PN-EN ISO 3506 (właściwości mechaniczne elementów złącznych ze stali nierdzewnej). Aprobaty techniczne: dokumenty ETA (European Technical Assessment) publikowane przez Jednostki Oceny Technicznej na platformie EOTA (eota.eu), Krajowe Oceny Techniczne publikowane przez Instytut Techniki Budowlanej (itb.pl). Karty techniczne kotew: dokumentacja udostępniana przez producentów systemów zamocowań, zawierająca nośności charakterystyczne, momenty dokręcenia, dopuszczalne odległości od krawędzi i warunki montażu w różnych klasach betonu.

Jeśli planujesz montaż balustrady od spodu balkonu w istniejącym budynku, przed zakupem kotew zmierz rzeczywistą grubość płyty, sprawdź klasę betonu (w dokumentacji budowy albo badaniem niszczącym) i skonsultuj dobór kotwy z osobą posiadającą uprawnienia budowlane. Pięć minut rozmowy przed zakupem oszczędza godziny pracy i chroni przed koniecznością wymiany mocowania po pierwszej kontroli.
