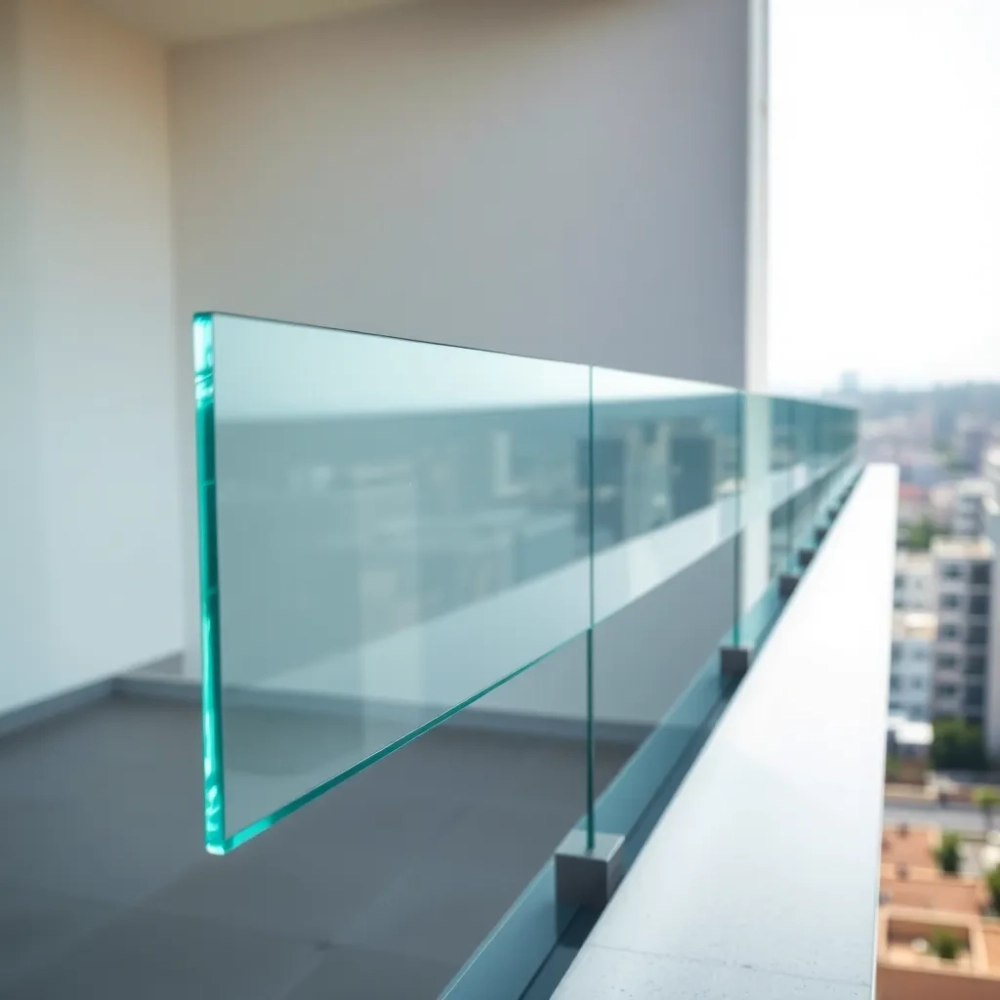

Montaż balustrady szklanej na balkonie krok po kroku bez błędów

Jeden źle dokręcony punkt mocujący potrafi rozwalić taflę wartą kilkaset złotych albo co gorsza zamiennicz piękny balkon w pułapkę. Montaż balustrady szklanej na balkonie nie jest rocket science, ale wymaga szacunku do fizyki: szkło nie wybacza błędów wymiarowych, a każdy milimetr luzu przy rotuli oznacza realne ugięcie całej tafli pod obciążeniem 0,5-1,0 kN/m. Poniżej znajdziesz dwie sprawdzone metody osadzenia od góry płyty i od czoła razem z konkretnymi śrubami (M10, M12), średnicami otworów (12, 14 mm), głębokościami kotew (80-100 mm) oraz tabelą, która pozwoli dobrać grubość szkła do rozstawu słupków bez zgadywania.

• Przygotowanie i wybór metody mocowania szkła
• Montaż od czoła płyty na kotwy chemiczne
• Jak dbać o okucia i kontrolować balustradę po sezonie

Przygotowanie i wybór metody mocowania szkła

Zanim wiertarka dotknie betonu, trzeba odpowiedzieć na trzy pytania: jaką grubość tafli udźwignie planowany rozstaw słupków, czy balkon ma wystarczającą grubość płyty na pełne osadzenie kotwy i czy montaż będzie od góry, czy od czoła płyty. Pierwsza decyzja przesądza o sztywności całego przęsła, druga eliminuje ryzyko wyrwania kotwy, trzecia wpływa na wygląd i późniejszy dostęp serwisowy do okuć.

Wybór metody mocowania warto rozpocząć od oględzin płyty balkonowej. Gdy płyta ma co najmniej 120 mm grubości i wolną krawędź, montaż od góry daje najczystszy efekt wizualny rotule i słupki stoją na powierzchni posadzki, a śruby kotwiące chowają się w betonie pod posadzką. Gdy płyta jest cienka lub gdy inwestor nie chce ingerować w posadzkę (np. istniejący taras z hydroizolacją), pozostaje montaż od czoła, w którym słupki wisi się na kotwach wprowadzonych w boczną ścianę płyty.

Dobór grubości szkła do rozstawu słupków

Zasada jest prosta: im większy rozstaw słupków, tym grubsza tafla musi pracować. Szkło o grubości 10-12 mm (ESG hartowane lub VSG laminowane) bez problemu utrzymuje rozstaw słupków 120-140 cm. Tafle 16 mm lub 17,52 mm (8+8 VSG) pozwalają na rozstaw do 160 cm bez zauważalnego ugięcia przy obciążeniu charakterystycznym 1,0 kN/m wg PN-EN 1991-1-1. Przy rozstawie powyżej 160 cm trzeba liczyć ugięcie i dobrać taflę pod konkretny przęseł albo zrezygnować z rotul na rzecz szyny liniowej, która rozkłada obciążenie równomiernie.

Lista zakupów co kupić przed montażem

• Słupki ze stali nierdzewnej AISI 304 (wewnątrz) lub AISI 316 (zewnętrzny balkon, środowisko agresywne) koszt 60-200 zł/szt.
• Rotule (punkty mocujące szkło) w rozstawie 400-600 mm wzdłuż krawędzi tafli 15-80 zł/szt. w zależności od średnicy i klasy stali
• Kotwy chemiczne (żywica dwuskładnikowa, np. na bazie winyloestru) 1 kartusz 300 ml wystarcza na 8-12 szpilek M10
• Szpilki gwintowane M10 x 120 mm lub M12 x 150 mm 2-4 zł/szt.
• Podkładki A2/A4 (w zależności od środowiska), rozety maskujące, podkładki gumowe lub silikonowe EPDM
• Śruby imbusowe M8/M10 do mocowania rotul do słupków (dostarczane z rotulami)
• Listwy maskujące, kliny blokujące szkło w rotuli, silikon dekarski

Narzędzia, które muszą być pod ręką

Wiertarka udarowa z wiertłami do betonu Ø12 i Ø14 mm, klucz dynamometryczny (zakres 10-60 Nm), poziomica 60 cm, miara laserowa, szlifierka kątowa z tarczą diamentową do ewentualnego korekty otworów, rękawice ochronne, okulary i oznakowanie strefy robót. Bez klucza dynamometrycznego nie warto zaczynać szkło pęka właśnie wtedy, gdy ktoś dokręca rotulę „na czuja".

Montaż od czoła płyty na kotwy chemiczne

Montaż od czoła to rozwiązanie, które nie narusza posadzki balkonu wszystkie śruby wchodzą w boczną ścianę płyty. Dzięki temu hydroizolacja tarasu pozostaje nietknięta, a w razie potrzeby balustradę można wymienić bez kucia posadzki. Warunek: minimalna odległość otworów od górnej i dolnej krawędzi płyty wynosi 100 mm, inaczej kotwa wyrwie fragment betonu przy pierwszym mocniejszym szarpnięciu.

Krok 1: Wytyczenie i wiercenie otworów

Osie słupków rozmieszczamy co 120-140 cm, pamiętając o dylatacji 1-2 mm między taflami (kompensuje rozszerzalność cieplną szkła dla tafli 1,5 m różnica długości między latem a zimą sięga 0,8 mm). Wiercimy otwory Ø14 mm na głębokość 80-100 mm, ustawiając wiertarkę idealnie prostopadle do czoła płyty. Krzywy otwór oznacza kotwę pod kątem, a ta pracuje wtedy na ścinanie zamiast na rozciąganie.

Krok 2: Osadzenie szpilek w żywicy

Otwory czyścimy pompką i szczotką (pył obniża przyczepność żywicy nawet o 40%), wypełniamy żywicą dwuskładnikową od dna ku górze bez pęcherzy powietrza. Szpilkę gwintowaną M10 lub M12 wkręcamy ruchem obrotowym do momentu, aż żywica wypłynie otworami. Czas wiązania w temperaturze 20°C wynosi około 8-12 minut wstępnie i 60 minut do pełnej nośności.

Uwaga: zbyt szybkie wkręcenie szpilki powoduje powstanie pustek powietrznych w żywicy kotwa traci wtedy nawet 30% nośności. Tempo ma znaczenie.

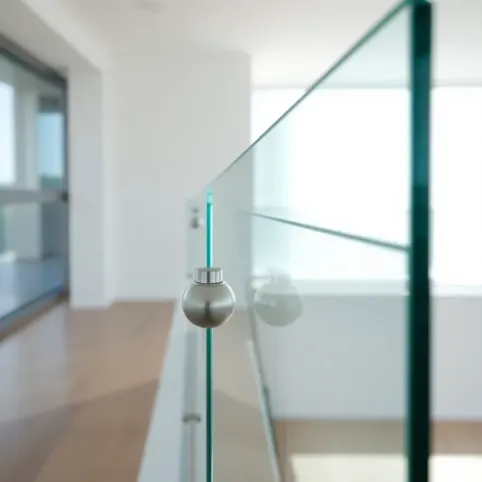

Krok 3: Montaż słupków i rotul

Po stwardnieniu żywicy nakręcamy słupki przez podkładkę A2/A4 i dokręcamy momentem 25-35 Nm dla M10. Na słupkach rozmieszczamy rotule tak, aby każda tafla miała minimum cztery punkty podparcia dwie na dolnej krawędzi i dwie na górnej, w rozstawie 400-600 mm. Dla szkła 10-12 mm optymalny rozstaw rotul to 500 mm, dla 17,52 mm można go rozciągnąć do 600 mm.

Wariant: rotule vs szyna liniowa

Krok 4: Osadzenie szkła i dokręcanie

Tafle ESG lub VSG wsuwamy w rotule od góry, podkładając kliny blokujące te małe elementy z tworzywa decydują o tym, czy szkło pracuje w punkcie mocowania, czy jest sztywno ściśnięte. Kliny ustawiamy tak, aby po dokręceniu śruby imbusowej tafla miała 1-2 mm luzu w gnieździe. Dokręcamy momentem 8-12 Nm dla rotul M8 i 15-20 Nm dla M10. Przekroczenie tych wartości o 30% powoduje mikropęknięcia w strefie kontaktu widać je dopiero po pierwszej zimie.

Jak dbać o okucia i kontrolować balustradę po sezonie

Balustrada szklana nie wymaga lakierowania ani impregnacji, ale okucia ze stali nierdzewnej potrafią zaskoczyć rdzawymi nalotami po pierwszej zimie zwłaszcza gdy inwestor oszczędził i kupił AISI 304 zamiast AISI 316. Różnica między tymi gatunkami jest fundamentalna: AISI 304 zawiera 18% chromu i 8% niklu, AISI 316 dodatkowo 2-3% molibdenu, który tworzy warstwę pasywną odporną na chlorki z soli drogowej i morskiego powietrza.

Codzienna pielęgnacja

Szkło myjemy wodą z mikrofibą, unikając środków z chlorem lub amoniakiem te atakują uszczelki EPDM w rotulach i przyspieszają starcie powłoki na stali. Raz na kwartał warto przetrzeć okucia szmatką nasączoną olejem do konserwacji stali nierdzewnej (np. Berner, Weicon). Warstwa oleju wypiera wilgoć z mikrootworków i ogranicza powstawanie nalotów.

Przegląd sezonowy co sprawdzić przed zimą i po zimie

Przed sezonem zimowym: sprawdź moment dokręcenia śrub rotul kluczem dynamometrycznym (po sezonie letnim mogą się poluzować o 5-10% wartości wyjściowej), skontroluj szczeliny dylatacyjne (powinny mieścić się w zakresie 1-2 mm) i usuń liście z dolnych profili gnijące liście barwią stal nierdzewną.

Po zimie: oceń stan powierzchni szkła pod kątem mikropęknięć (najlepiej w świetle bocznym), sprawdź, czy żadna rotula nie ma śladów korozji i zweryfikuj pion słupków przemarzanie gruntu potrafi przesunąć płytę balkonu o 2-3 mm, co przekłada się na kąt nachylenia słupka.

Kiedy zrezygnować z samodzielnej naprawy

Pęknięcie tafli wymaga wymiany, nie naprawy nawet niewielka rysa hartowanego szkła ESG rośnie pod wpływem zmęczenia termicznego i kończy się spontanicznym pęknięciem w ciągu kilku tygodni. Korozja na słupku lub rotuli powyżej 10% powierzchni to sygnał, że element stracił nośność i musi trafić do wymiany. Samodzielne prostowanie wygiętego słupka również mija się z celem naprężenia wewnętrzne po prostowaniu osłabiają stal.

Normy i przepisy, które warto znać

Wysokość balustrady balkonowej w Polsce wynosi minimum 110 cm (Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, §298). Obciążenie charakterystyczne poziome to 1,0 kN/m wg PN-EN 1991-1-1. Szkło na balustrady zewnętrzne powinno być klasy ESG hartowane lub VSG laminowane zwykłe szkło float nie spełnia wymagań bezpieczeństwa. Stal nierdzewna w środowisku zewnętrznym to AISI 316, w suchym wnętrzu wystarczy AISI 304.

Źródła danych i przepisów: PN-EN 1991-1-1 (Eurocode 1 oddziaływania na konstrukcje), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl), katalogi techniczne producentów okuć ze stali nierdzewnej (agat.com.pl, rostfrei-polska.pl), normy zakładowe producentów żywic kotwiących (technika.org.pl).
