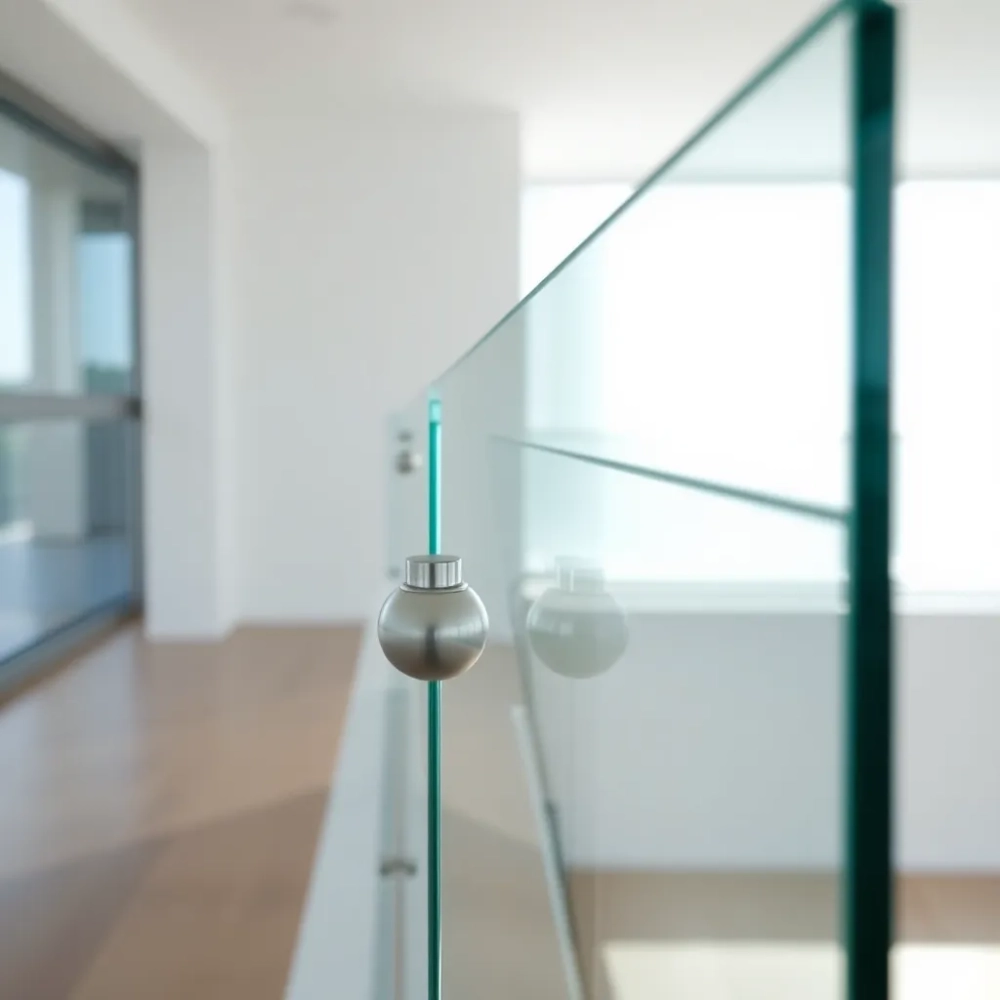

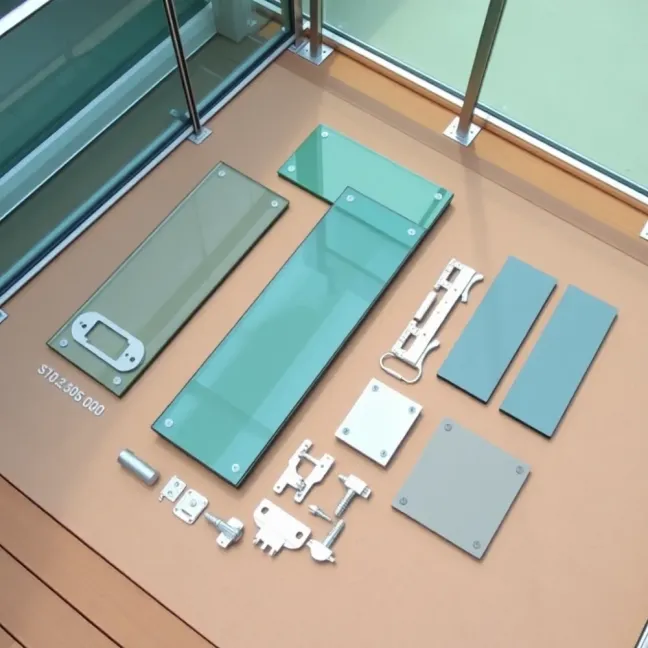

Montaż balustrady szklanej na rotulach – jak to zrobić i dlaczego warto

Stajesz przed wyborem, który na pierwszy rzut oka wygląda czysto estetycznie, a w praktyce decyduje o trwałości, kosztach i codziennym komforcie użytkowania balustrady. Montaż balustrady szklanej na rotulach daje efekt „lewitującej tafli", ale wymaga mikrometrowej precyzji i droższych okuć. Wersja w szynie liniowej jest szybsza i tańsza, lecz zostawia widoczny profil. W dalszej części znajdziesz twarde liczby, realne widełki cenowe, listę błędów, które kosztują tysiące złotych, oraz konkretne wskazania, kiedy rotula, a kiedy szyna będzie lepsza w Twoim domu.

• Rotula do szkła hartowanego budowa, materiał i parametry
• Balustrada szklana na rotulach a szyna różnice w montażu i kosztach
• Najczęstsze błędy przy montażu punktowym szkła
• Kiedy wybrać rotule, a kiedy szynę? Praktyczne wskazówki
• Normy, przepisy i bezpieczeństwo
• Konserwacja i przeglądy eksploatacyjne

Rotula do szkła hartowanego budowa, materiał i parametry

Rotula to stożkowy lub cylindryczny element ze stali nierdzewnej, który łączy taflę szklaną ze słupkiem lub bezpośrednio ze schodami. Jej sercem jest trzpień gwintowany M8 lub M10, wkręcany w podłoże, oraz stożkowa głowica, do której dokręca się taflę przez fabrycznie wywiercony otwór. Po dokręceniu śruby całość zakrywa estetyczna maskownica, często w kształcie stożka lub płaskiego krążka.

Najczęściej spotykany materiał to stal AISI 304 lub, lepiej, AISI 316. Różnica między nimi jest fundamentalna: 304 wystarczy w suchym wnętrzu, natomiast 316 zawiera 2-3% molibdenu, co radykalnie podnosi odporność na chlorki. Dlatego na tarasie, przy basenie lub w odległości mniejszej niż 10 km od morza dobór stali 316 to nie luksus, a konieczność, inaczej po kilku sezonach pojawi się korozja naprężeniowa.

Nośność pojedynczej rotuli zależy od średnicy trzpienia i jakości tulei stożkowej. W typowej konfiguracji z trzpieniem M10 i taflą ESG 8+8 mm laminowaną (VSG) jeden punkt mocowania przenosi 0,8 do 1,2 kN obciążenia statycznego. Na balustradzie wysokości 110 cm rozmieszczonej w rozstawie 12 cm na metr bieżącej daje to zapas bezpieczeństwa rzędu 2,5 w stosunku do wymaganej normy 0,5-1,0 kN/m.

Tolerancja wykonania otworów w szkle nie może przekraczać ±1 mm. Każdy milimetr luzu przekłada się na nierównomierny rozkład sił, a w skrajnym przypadku na pęknięcie tafli przy pierwszej zimowej zmianie temperatury. Dlatego otwory wykonuje się w wytwórni szkła, a nie na budowie, i dostarcza się je z certyfikatem zgodności z rysunkiem technicznym.

Cena samej rotuli ze stali 316, z maskownicą i uszczelką EPDM, oscyluje w granicach 35-80 zł netto za sztukę w detalu, a przy hurtowych zamówieniach spada do 25-45 zł. Do tego dochodzi koszt tafli szklanej ESG/VSG 17,52 mm w rozmiarze typowym 1000 × 900 mm, rzędu 380-550 zł netto, oraz robocizna, która przy montażu punktowym wynosi 180-280 zł za metr bieżący.

Balustrada szklana na rotulach a szyna różnice w montażu i kosztach

Linia montażowa balustrady szklanej w szynie polega na wsunięciu tafli w profil aluminiowy lub ze stali nierdzewnej, który biegnie wzdłuż krawędzi stropu lub boku schodów. Profil odprowadza wodę, maskuje krawędź tafli i rozkłada obciążenia na większą powierzchnię. To rozwiązanie znacznie szybsze w realizacji, ponieważ nie wymaga wiercenia w szkle ani precyzyjnego pozycjonowania pojedynczych punktów.

Koszt szyny aluminiowej anodowanej to około 90-140 zł za metr bieżący, natomiast szyna ze stali 316 kosztuje 220-320 zł za metr. W komplecie z taflą szklaną i uszczelkami klinowymi daje to koszt materiału rzędu 480-700 zł za metr bieżący balustrady. Montaż w szynie trwa krócej: 3-4 m² powierzchni szklanej ekipa montuje w jeden dzień, podczas gdy wariant na rotulach wymaga 1,5-2 dni na tę samą powierzchnię.

Estetyka to miejsce, gdzie oba rozwiązania rozjeżdżają się najbardziej. Rotule dają wrażenie szkła zawieszonego w powietrzu, bez widocznych profili, co w minimalistycznych wnętrzach bywa decydujące. Szyna z kolei, nawet najwęższa 40 × 30 mm, zawsze tworzy linię na krawędzi stropu. Nie znaczy to, że jest brzydka w industrialnych i nowoczesnych aranżacjach wąski profil ze stali szczotkowanej bywa atutem.

Wymiana tafli po rozbiciu jest banalnie prosta w systemie szynowym: wysuwasz resztki, wkładasz nową taflę, dociskasz klinem. W systemie rotulowym musisz odkręcić maskownice, odkręcić śruby, często przy użyciu kluczy imbusowych z długim ramieniem, i precyzyjnie ustawić nową taflę w osi. Różnica w czasie: 20 minut versus 2 godziny.

Szyna wygrywa wszędzie tam, gdzie liczy się tempo i budżet, rotula wygrywa tam, gdzie szkło ma być jedynym bohaterem widoku.

Najczęstsze błędy przy montażu punktowym szkła

Pierwszy błąd to brak dylatacji termicznej. Szkło hartowane ma współczynnik rozszerzalności 9 × 10⁻⁶/K, a stal nierdzewna 17 × 10⁻⁶/K. Na 3-metrowej balustradzie w nasłonecznionym tarasie różnica temperatur między zimą a latem sięga 80 K, co daje różnicę wydłużenia około 2 mm. Jeśli rotule zostaną zamontowane bez luzu 1-1,5 mm na każdy punkt, tafla zacznie pracować na ścinanie i po kilku cyklach sezonowych pęknie.

Drugi błąd to osadzanie rotul na zwykłych kołkach rozporowych do betonu. Standardowy kołek M10 przenosi siłę wyrywającą rzędu 8-12 kN w betonie C25/30, lecz w strefie rozciąganej płyty balkonowej ta wartość spada do 3-5 kN. W takiej sytuacji jedynym poprawnym rozwiązaniem są kotwy chemiczne na żywicy winyloestrowej lub kotwy mechaniczne klasy ETA z aprobatą do betonu zarysowanego.

Trzeci, wyjątkowo kosztowny błąd, to brak zwymiarowania tafli przed wysyłką do hartowania. Szkło hartowane po obróbce cieplnej nie daje się przycinać, a tolerancje wymiarowe po hartowaniu wynoszą ±2 mm. Bez precyzyjnego obrysu tafla po dostawie okaże się za duża lub za mała i jedynym ratunkiem będzie nowe zamówienie z kilkutygodniowym terminem.

Czwarty błąd to wybór szkła ESG bez warstwy folii PVB (VSG). Hartowane ESG po rozbiciu rozpada się na drobne kostki, które wypadają z rotul jak piasek. Bezpieczna balustrada wymaga szkła laminowanego VSG 8/1,52/8 lub 10/1,52/10, gdzie folia PVB utrzymuje fragmenty na miejscu nawet po całkowitym rozbiciu, dając czas na bezpieczną ewakuację.

Piąty błąd to pominięcie odwodnienia profili i strefy montażowej rotul. Woda, która dostanie się między rotulę a szkło, w połączeniu z brudem mineralnym, tworzy ognisko korozji wżerowej. Dlatego pod każdą rotulą powinna znajdować się uszczelka EPDM, a w szynie otwory odpływowe co 80-100 cm.

Szósty, najtrudniejszy do wykrycia błąd, to zbyt mały rozstaw punktów mocowania. Przy tafli 1000 mm wysokości i rozstawie rotul co 25 cm zamiast 15 cm moment zginający w środku tafli wzrasta o około 60%. Norma PN-EN 1991-1-1 wymaga, aby ugięcie górnej krawędzi nie przekraczało 25 mm przy obciążeniu 1,0 kN/m, a zbyt rzadkie punkty to ugięcie 35-40 mm, czyli poza normą.

Kiedy wybrać rotule, a kiedy szynę? Praktyczne wskazówki

Rotule sprawdzają się wszędzie tam, gdzie szkło jest głównym bohaterem przestrzeni, a budżet pozwala na precyzję. Typowe zastosowania to nowoczesne galerie, klatki schodowe w stylu loftowym, minimalistyczne antresole i recepcje biurowe. W takich wnętrzach każdy dodatkowy profil jest postrzegany jako zanieczyszczenie kompozycji, a efekt „czystej tafli" wart jest dodatkowych 30-40% kosztów materiałowych.

Szyna wygrywa na tarasach, balkonach i przy dużych powierzchniach przeszkleń, gdzie kluczowe są trzy rzeczy: odprowadzenie wody, szybki montaż i łatwa konserwacja. Profil przypodłogowy 40 mm mieści 1-2 otwory odpływowe na metr bieżący, co przy intensywnych opadach zapobiega tworzeniu się kałuż przy krawędzi. Dodatkowo szyna boczna (side-mount) pozwala zachować pełną szerokość użytkową balkonu, bo nie „zjada" 5 cm z posadzki.

Przy schodach wewnętrznych z wąskimi stopniami lepsza bywa rotula, ponieważ szyna wymaga minimum 80 mm wolnej przestrzeni na krawędzi stopnia. W wąskich zabiegowych stopniach 250 mm szerokości szyna zje 30% powierzchni użytkowej. Rotule punktowe w liczbie dwóch na każdy stopień zajmują zaledwie 60 mm i nie zaburzają proporcji.

Na zewnątrz, w strefach narażonych na sól drogową lub bliskość morza, szyna ze stali 316 z odwodnieniem bije rotule na głowę. Dlaczego? Ponieważ rotule to punkty, w których brud i wilgoć kumulują się najintensywniej, a liczba punktów korozyjnych rośnie z każdym rokiem. Szyna z gładkim profilem spłukiwana przez deszcz pozostaje czysta wielokrotnie dłużej.

W budynkach zabytkowych i w kamienicach z gzymsami z piaskowca jedynym sensownym rozwiązaniem bywa szyna przypodłogowa lub boczna. Wiercenie w osłabionym materiale pod rotule grozi odspojeniem kamienia, a szyna przenosi obciążenia powierzchniowo, bez koncentracji naprężeń w pojedynczych otworach.

Normy, przepisy i bezpieczeństwo

Polskie przepisy budowlane, oparte na normie PN-EN 1991-1-1, wymagają, aby balustrada balkonowa miała wysokość minimum 110 cm, a schodowa wewnętrzna minimum 90 cm. W budynkach użyteczności publicznej wysokość rośnie do 120 cm, a przy różnicy poziomów powyżej 12 m nawet do 130 cm. Minimalne obciążenie użytkowe to 0,5 kN/m dla budynków mieszkalnych i 1,0 kN/m dla stref publicznych.

Szkło konstrukcyjne w balustradach musi spełniać normę PN-EN 12150 (szkło hartowane ESG) oraz PN-EN 14449 (szkło laminowane VSG). Każda tafla powinna mieć oznakowanie CE z numerem deklaracji właściwości użytkowych (DoP) oraz nazwą producenta. W praktyce oznacza to, że dostawca szkła dołącza etykietę trwale naniesioną na krawędź tafli, z kodem QR i numerem partii.

Rotule ze stali nierdzewnej powinny posiadać aprobatę techniczną ITB lub ocenę techniczną wydaną przez jednostkę notyfikowaną. W przypadku stali 304 bez molibdenu producent ma obowiązek podać maksymalny dopuszczalny zakres stężenia chlorków w otoczeniu. Przekroczenie tego zakresu (np. montaż 304 na tarasie nadmorskim) oznacza utratę gwarancji.

Odbiór balustrady szklanej powinien zakończyć się wpisem do dziennika budowy z załączonymi: certyfikatami szkła, protokołem montażu z użytymi momentami dokręceń oraz rysunkami powykonawczymi z naniesionymi wymiarami rzeczywistymi. Bez tych dokumentów odbiór techniczny budynku może zostać wstrzymany.

Konserwacja i przeglądy eksploatacyjne

Balustrada szklana nie wymaga skomplikowanej pielęgnacji, ale kilka zasad przedłuża jej żywotność o lata. Szkło ESG/VSG myje się wodą z dodatkiem neutralnego płynu o pH 6-8. Środki na bazie kwasu solnego lub amoniaku mikrouszkadzają powierzchnię i tworzą mikropory, w których osadza się brud, prowadząc do trwałych przebarwień.

Rotule ze stali 316 przegląda się raz na 12 miesięcy, sprawdzając, czy nie pojawiły się ogniska korozji wżerowej, szczególnie w miejscach styku z uszczelką EPDM. Pierwsze objawy to matowe, ciemniejsze plamki o średnicy 1-2 mm. Wykrycie ich na etapie przebarwienia pozwala na polerowanie pastą polerską do stali nierdzewnej. Ignorowanie prowadzi do wżerów o głębokości 0,5 mm i konieczności wymiany rotuli.

Szyna aluminiowa anodowana wytrzymuje 15-20 lat bez widocznej degradacji, ale jej uszczelki klinowe wymieniamy co 5-7 lat. Z czasem guma EPDM twardnieje, traci elastyczność i przestaje dociskać taflę. Pierwszą oznaką jest delikatne „luzowanie się" szkła przy silnym nacisku ręką.

Na tarasach i balkonach zaleca się kontrolę po każdej zimie: sprawdzenie drożności otworów odpływowych w szynie, stanu dylatacji na końcach profili oraz szczelności połączeń rotul z podłożem. Cykl zamrażania i rozmarzania potrafi w ciągu jednej zimy wysunąć kotwę rozporową o 1-2 mm, co przy wieloletnim zaniedbaniu prowadzi do utraty 30% nośności.
