Montaż bramy garażowej uchylnej Hörmann krok po kroku

Wybór bramy do garażu to decyzja, która zwraca się przez dwie, trzy dekady spokoju albo ciągłych poprawek. Montaż bramy garażowej uchylnej Hörmann wymaga precyzji na poziomie montażu mebli kuchennych, ale z zupełnie inną tolerancją błędu, bo każdy milimetr odchylenia prowadnicy przekłada się na szarpanie sprężyn i przyspieszone zużycie rolek. Poniżej znajdziesz konkretny plan działania, który prowadzi od pomiaru otworu aż po pierwsze uruchomienie napędu, z wyjaśnieniem mechaniki każdego etapu, a nie tylko listy czynności.

• Przygotowanie otworu i wymiary bramy uchylnej Hörmann
• Mocowanie prowadnic, sprężyn i paneli bramy uchylnej
• Podłączenie napędu i regulacja bramy uchylnej Hörmann
• Koszty, gwarancja i dostępność bram uchylnych Hörmann
• FAQ wplecione w kontekst

Przygotowanie otworu i wymiary bramy uchylnej Hörmann

Zanim pojawia się pierwszy wkręt, trzeba ustalić trzy liczby: szerokość otworu w świetle muru, wysokość nadproża i głębokość garażu. Brama uchylna potrzebuje minimalnie 120 mm wolnej przestrzeni nad otworem, bo prowadnice poziome muszą zmieścić się w stropie, a sam napęd zabiera dodatkowe 200-250 mm pod sufitem. Bez tych zapasów montaż bramy garażowej uchylnej Hörmann kończy się koniecznością podkuwania lub wymiany modelu.

Ościeżnica musi stać na równym, utwardzonym podłożu. Podłoga w garażu powinna być wykończona przynajmniej wylewką, bo płyta chudziakowa ugina się pod ciężarem konstrukcji stalowej. Podczas pomiarów użyj poziomicy laserowej, nie klasycznej, ponieważ brama o masie 80-120 kg/m² wymaga płaszczyzny odchylonej od poziomu o nie więcej niż 2 mm/mb. Większy błąd objawi się po kilku miesiącach w postaci trzasków przy domykaniu i nierównomiernym docisku uszczelki.

Lista kontrolna przed zakupem

• Zmierz otwór w trzech miejscach: na dole, w połowie i pod nadprożem
• Sprawdź, czy nadproże jest prostopadłe do posadzki (kątownik 90°)
• Ustal odległość od ściany do ściany garażu w głębi, potrzebną na prowadzenie szyny napędu
• Określ stronę zasilania, bo lokalizacja gniazdka wpływa na prowadzenie kabla
• Sprawdź nośność stropu, jeśli planujesz napęd z szyną podwieszaną

Standardowy typoszereg Hörmann obejmuje szerokości od 2000 do 3000 mm ze skokiem co 250 mm oraz wysokości od 1875 do 2500 mm. Warto wybrać rozmiar większy o jeden stopień, niż podpowiada optymalny wymiar, bo wąska brama utrudnia manewrowanie większym autem i ogranicza przyszłą sprzedaż nieruchomości. Konstrukcje uchylne sprawdzają się w garażach wolnostojących i w bryle budynku, ale zupełnie nie nadają się do garaży z niskim nadprożem poniżej 100 mm oraz podjazdów ze spadkiem większym niż 3%, bo płaszcz bramy uderza o krawężnik.

Mocowanie prowadnic, sprężyn i paneli bramy uchylnej

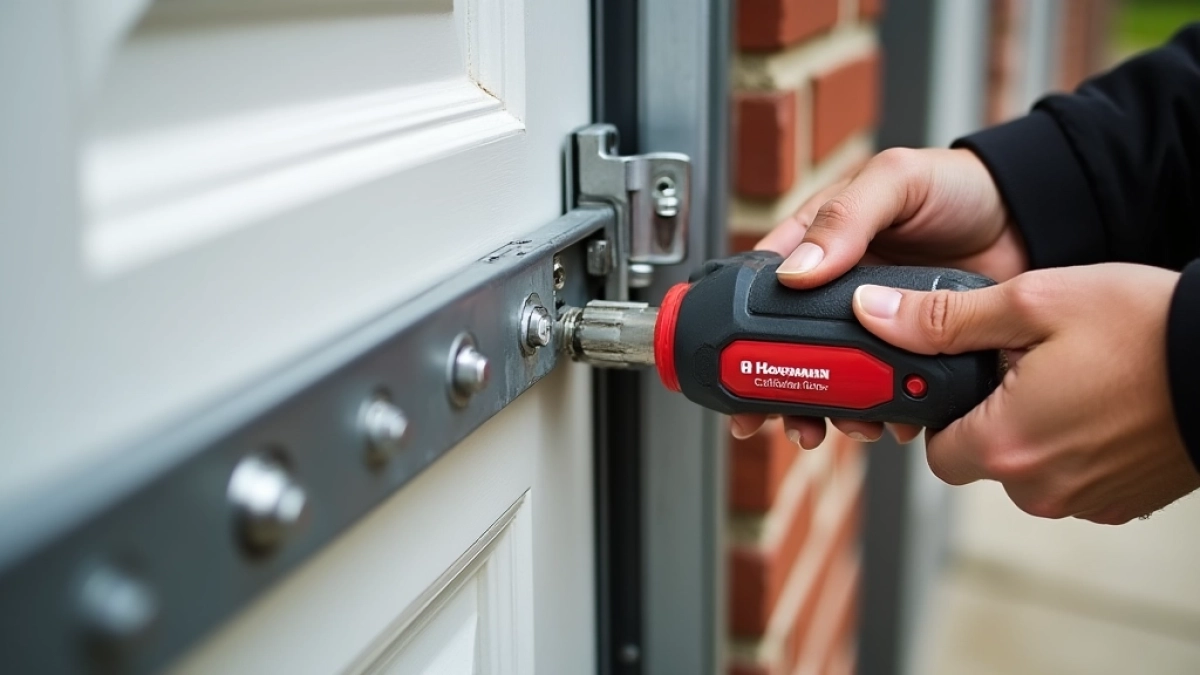

Montaż zaczyna się od ościeżnicy, czyli stalowej ramy nośnej, która rozkłada masę skrzydła na ścianę i nadproże. Hörmann dostarcza ją z perforowanymi kotwami, które przykręca się do muru kołkami rozporowymi M10 × 120 mm w rozstawie co 400 mm. Kołki te przenoszą siłę dynamiczną rzędu 1,5 kN, gdy brama zatrzymuje się w dolnym położeniu, więc standardowe kołki szybkiego montażu nie wystarczą.

Po osadzeniu ościeżnicy przychodzi czas na prowadnice poziome, czyli szyny C, w których poruszają się rolki skrzydła. Każda prowadnica ma regulowaną wysokość zawieszenia, co pozwala skorygować ugięcie stropu. Kluczowe jest zachowanie kąta 90° między prowadnicą a osią pionową ościeżnicy, ponieważ nawet 1,5° odchylenia powoduje, że skrzydło nie domyka się symetrycznie i uszczelka dolna ugina się jednostronnie, przepuszczając wodę.

Kolejność montażu podzespołów

• Zamocuj ościeżnicę i sprawdź piony po obu stronach
• Zawieś prowadnice poziome na regulowanych wieszakach stropowych
• Nasmaruj rolki łożyskowe smarem silikonowym (nie grafitowym)
• Zamontuj sprężyny skrętne na wale nośnym nad otworem
• Zawieś płaszcz bramy na rolkach i podepnij do linek sprężyn
• Naciągnij sprężyny kluczem nawijającym, wykonując 7-9 obrotów

Sprężyny skrętne to najważniejszy element bezpieczeństwa. Składają się z dwóch sprężyn śrubowych nawiniętych na wspólnym wale, a każda z nich kompensuje połowę masy płaszcza. Nawijanie wykonuje się specjalnym kluczem rurowym, trzymając wał blokadą, bo nagłe zwolnienie napiętej sprężyny generuje moment obrotowy zdolny do urwania kończyny. Po nawinięciu każdą sprężynę blokuje się zawleczką zabezpieczającą, która przejmuje siłę w razie pęknięcia.

Płaszcz bramy uchylnej Hörmann składa się z paneli stalowych wypełnionych pianką poliuretanową o grubości 42 mm. Panele łączone są zawiasami bocznymi, które pozwalają na złożenie skrzydła podczas otwierania pod sufitem. Zawiasy mają regulację kąta nachylenia, dzięki czemu można ustawić szczelinę między panelami na dokładnie 3 mm, optymalną dla odprowadzania wody i zachowania izolacyjności termicznej na poziomie U ≤ 1,4 W/m²K.

Podłączenie napędu i regulacja bramy uchylnej Hörmann

Napęd do bramy uchylnej montuje się w osi otworu, na ścianie tylnej garażu, w odległości 150-200 mm od nadproża. Jednostka napędowa Hörmann z serii ProMatic lub SupraMatic ma wbudowaną szynę jezdną z paskiem zębatym, którą docina się na wymiar głębokości garażu. Silnik o mocy 0,5 kW podnosi skrzydło z prędkością około 18 cm/s, a maksymalny ciąg 1000 N wystarcza dla bram o masie do 130 kg.

Podłączenie elektryczne wymaga osobnego obwodu z wyłącznikiem nadprądowym B10 A i różnicowoprądowym 30 mA, zgodnie z normą PN-HD 60364. Kabel trójżyłowy YDYp 3 × 1,5 mm² prowadzi się w korytkach lub pod tynkiem, a sam napęd pobiera maksymalnie 240 W, co oznacza, że standardowy domowy obwód oświetleniowy jest za słaby. Zasilanie musi być doprowadzone przed montażem napędu, bo montaż bramy garażowej uchylnej Hörmann bez zasilania wymusza dwukrotne wzywanie elektryka.

Procedura uruchomienia napędu

• Sprawdź napięcie zasilania miernikiem (powinno wynosić 230 V ± 10%)
• Ustaw pozycje krańcowe: górną i dolną w menu napędu
• Zaprogramuj siłę ciągu, zaczynając od 50% wartości maksymalnej
• Aktywuj funkcję automatycznego zamykania po 60 sekundach
• Sparuj pilot Bluetooth z modułem Hörmann BiSecur
• Przeprowadź test zabezpieczenia przeciwzgnieceniowego listwy optycznej

Regulacja siły ciągu to moment, w którym wielu montażystów popełnia błąd, ustawiając ją na maksimum. Zbyt duża siła powoduje, że napęd nie wyczuwa przeszkody i może zranić dziecko lub zwierzę. Prawidłowa wartość to taka, przy której brama zatrzymuje się po kontakcie z puszką po mleku o masie 1 kg. Funkcja ta wynika z normy PN-EN 12453 dotyczącej bezpieczeństwa bram z napędem, a jej brak lub wadliwe działanie może być podstawą do odmowy odbioru budynku.

Końcowa regulacja polega na ustawieniu docisku uszczelki bocznej i dolnej. Uszczelka EPDM wciskana jest w profil ościeżnicy, a jej zadaniem jest kompensacja nierówności muru do 5 mm. Przy bramie garażowej segmentowej Hörmann docisk reguluje się śrubami ryglującymi na bokach ościeżnicy, a prawidłowa wartość to taka, przy której moneta 50-groszowa wchodzi z lekkim oporem między uszczelkę a płaszcz. Po ustawieniu docisku montaż bramy garażowej uchylnej Hörmann uznaje się za zakończony i następuje programowanie pilotów.

Kiedy nie wybierać bramy uchylnej

Brama uchylna wymaga wolnej przestrzeni przed garażem w promieniu równym wysokości skrzydła, bo otwiera się na zewnątrz. Na podjazdach krótszych niż 5 metrów lub ze spadkiem poprzecznym lepszym rozwiązaniem będzie brama segmentowa, która unosi się pionowo pod sufit. W garażach ogrzewanych z niskim nadprożem poniżej 120 mm jedyną opcją pozostaje brama rolowana, zwijana w skrzynkę nad otworem.

Koszty, gwarancja i dostępność bram uchylnych Hörmann

Cena bramy uchylnej Hörmann z montażem zaczyna się od 4500 zł netto za rozmiar 2500 × 2000 mm w wersji podstawowej. Model z panelem o grubości 42 mm i napędem ProMatic to wydatek rzędu 7500-9500 zł, a wersja SupraMatic z funkcją wentylacji garażu i łącznością Bluetooth przekracza 12 000 zł. Różnica w cenie wynika z rodzaju sprężyn, wyposażenia automatyki oraz klasy odporności na włamanie, od RC1 do RC2 według normy PN-EN 1627.

Gwarancja na elementy mechaniczne wynosi 10 lat, na napęd 5 lat, a na powłokę lakierniczą 2 lata z możliwością wydłużenia do 10 lat przy rejestracji produktu u producenta. Warunkiem utrzymania gwarancji jest montaż przez autoryzowanego instalatora lub zgodnie z instrukcją producenta, z użyciem oryginalnych elementów mocujących. Samodzielna instalacja nie powoduje utraty gwarancji, ale błędy montażowe, takie jak złe nawinięcie sprężyn, prowadzą do odmowy naprawy gwarancyjnej.

Najczęstsze błędy inwestorów

• Zakup bramy o wymiarach identycznych z otworem, bez uwzględnienia luzów montażowych
• Pomiar otworu w jednym miejscu zamiast w trzech
• Brak zasilania elektrycznego doprowadzonego przed montażem napędu
• Wybór napędu o zbyt małej mocy do masy płaszcza
• Rezygnacja z zabezpieczenia przeciwzgnieceniowego
• Osadzenie ościeżnicy na nierównym podłożu bez wyrównania

Dostępność bram uchylnych Hörmann obejmuje sieć dystrybutorów w całej Polsce, a czas realizacji standardowego zamówienia wynosi od 2 do 4 tygodni. Modele w kolorach niestandardowych, takich jak antracyt metalik czy drewnopodobne okleiny, wydłużają czas oczekiwania do 6-8 tygodni. Przy planowaniu budowy warto uwzględnić ten czas w harmonogramie, bo montaż bramy przed tynkami wewnętrznymi grozi uszkodzeniem powłoki lakierniczej.

FAQ wplecione w kontekst

Czy montaż bramy garażowej uchylnej Hörmann bez doświadczenia to dobry pomysł? Jeśli masz doświadczenie w montażu drzwi wewnętrznych i rozumiesz fizykę sprężyn, tak. Jeśli nie, lepiej zlecić to autoryzowanemu instalatorowi, bo błąd przy sprężynach skrętnych kosztuje więcej niż usługa montażowa.

Jak często serwisować bramę uchylną Hörmann? Wystarczy raz w roku nasmarować rolki, zawiasy i uszczelki smarem silikonowym, a co pięć lat zlecić kontrolę sprężyn. Żywotność sprężyn skrętnych wynosi około 25 000 cykli, co przy normalnym użytkowaniu daje 15-20 lat pracy.

Czy brama uchylna nadaje się do garażu ogrzewanego? Tak, ale wybierz model z panelem o grubości 42 mm i przekładce termicznej w ościeżnicy. Współczynnik U poniżej 1,2 W/m²K pozwala utrzymać straty ciepła na poziomie 30-40 W przy różnicy temperatur 20°C, co jest akceptowalne dla domów energooszczędnych.

Montaż bramy garażowej uchylnej Hörmann to przewidywalny proces, o ile zaczynasz od dokładnych pomiarów i kończysz na testach bezpieczeństwa. Najważniejsze etapy to osadzenie ościeżnicy na wyrównanym podłożu, zachowanie kątów prostych w prowadnicach oraz prawidłowe nawinięcie sprężyn skrętnych. Jeśli masz wątpliwości przy którejkolwiek z tych czynności, wstrzymaj się i skonsultuj szczegóły z autoryzowanym serwisem, bo naprawa błędu po zamontowaniu płaszcza oznacza demontaż połowy konstrukcji.

Sprawdź aktualne ceny i dostępność modeli u autoryzowanych dystrybutorów Hörmann w Polsce. Skorzystaj z formularza kontaktowego na stronie producenta, by poprosić o wycenę z montażem w Twojej lokalizacji.

Źródła danych i norm: PN-EN 12453 (bezpieczeństwo bram z napędem), PN-EN 1627 (odporność na włamanie), PN-HD 60364 (instalacje elektryczne niskiego napięcia), katalogi techniczne Hörmann 2024, informacje producenta na temat typoszeregów i gwarancji (hoermann.pl).
