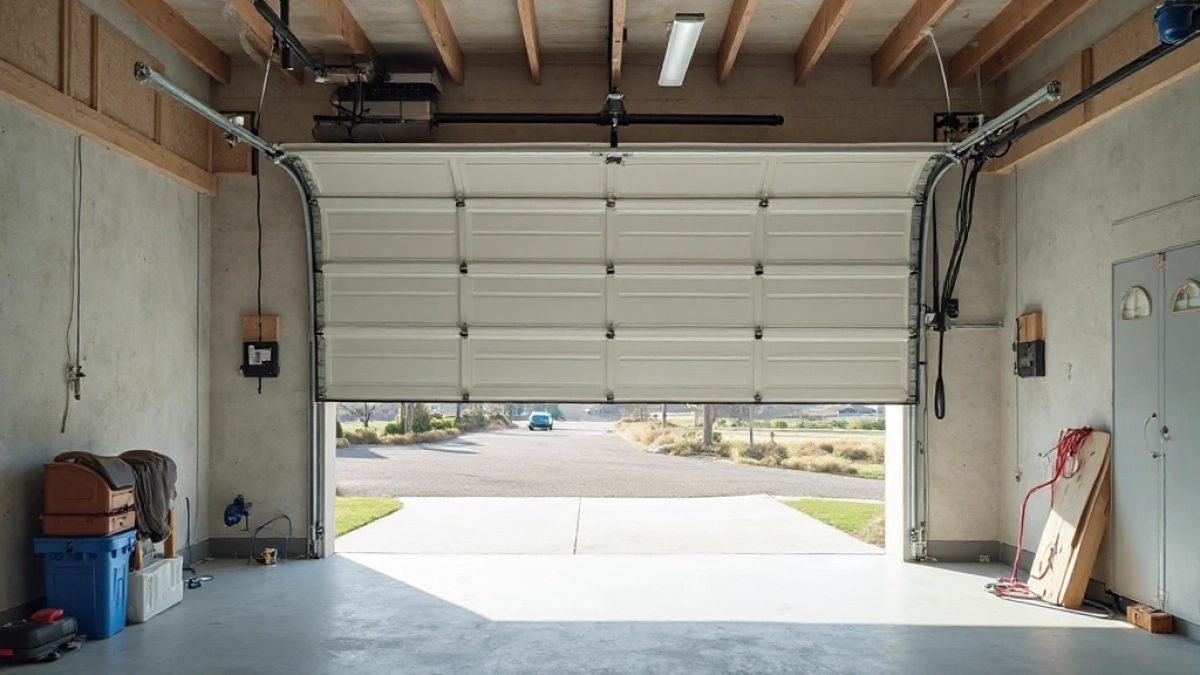

Samodzielny montaż napędu do bramy uchylnej – instrukcja krok po kroku

Ręczne otwieranie ciężkiej, uchylnej bramy garażowej potrafi zirytować nawet najspokojniejszego właściciela domu. Mokre ręce, mróz, wiatr, piasek w prowadnicach wszystko to sprawia, że poranne wyjazdy do pracy zaczynają się od niepotrzebnej szamotaniny. Tymczasem samodzielny montaż bramy garażowej uchylnej z napędem to w większości przypadków zadanie na jedno popołudnie, pod warunkiem, że ktoś wcześniej powie wprost, co gdzie przykręcić, jak ustawić sprężyny i dlaczego kolejność kroków ma znaczenie. Poniższy tekst powstał właśnie po to, żeby zaoszczędzić Ci kilku godzin szukania po forach i kilku nerwowych telefonów do serwisu znajdziesz w nim parametry napędu, granice jego możliwości, konkretną listę narzędzi oraz rozbudowaną instrukcję krok po kroku z zaznaczonymi pułapkami, w które wpadają niemal wszyscy początkujący.

• Dobór napędu do bramy uchylnej parametry, udźwig i granice możliwości
• Przygotowanie do montażu narzędzia, sprężyny i kontrola stanu bramy
• Montaż napędu krok po kroku szyna, głowica, ramię i okablowanie
• Najczęstsze błędy przy montażu napędu i jak ich uniknąć
• Serwis, gwarancja i wsparcie techniczne po montażu

Dobór napędu do bramy uchylnej parametry, udźwig i granice możliwości

Najczęstszy błąd polega na dobraniu napędu „na oko", czyli wyłącznie na podstawie ceny. Tymczasem silnik musi pokonać nie tylko masę skrzydła, ale również opory mechaniczne wynikające ze sprężyn, prowadnic, uszczelek i lekkiego przechyłu bramy. Standardowy napęd segmentowy do bram uchylnych o udźwigu 600 N radzi sobie z bramami o powierzchni do około 12 m² i wysokości do 2,5 m, pod warunkiem, że skrzydło jest prawidłowo wyważone sprężynami. Jeśli sprężyny są zbyt słabe, silnik będzie się przegrzewał i w końcu odmówi współpracy.

Drugim kryterium, które ignoruje wielu kupujących, jest prędkość przesuwu. Napędy budżetowe otwierają skrzydło z prędkością około 12-14 cm/s, a wersje referencyjne sięgają nawet 20 cm/s. Różnica 6 cm/s wydaje się kosmetyczna, ale przy bramie o wysokości 2 m oznacza skrócenie czasu otwarcia z 16 do 10 sekund. W praktyce komfort rośnie zauważalnie, zwłaszcza zimą.

Parametry techniczne, które musisz sprawdzić przed zakupem

Kolejna rzecz, o której rzadko pisze się w opisach produktów, to kompatybilność z istniejącą bramą. Uchylne skrzydło porusza się po łuku, więc ramię napędu musi pracować w ruchu obrotowo-posuwistym. Oznacza to, że mocowanie ramienia do skrzydła wykonuje się zazwyczaj w odległości 15-25 cm od dolnej krawędzi, w miejscu, gdzie skrzydło jest w pełni sztywne. Przykręcenie ramienia wyżej powoduje powstawanie momentu siły, który wygina płyty i przyspiesza zużycie zawiasów.

Nie montuj napędu na bramie bez sprężyn lub z uszkodzonymi sprężynami. Silnik o udźwigu 600 N nie zastąpi sprężyn po prostu przepali się po kilku cyklach.

Bramy stalowe z wypełnieniem piankowym ważą 80-120 kg/m², bramy drewniane 100-140 kg/m², a aluminiowe 50-70 kg/m². Dla bramy stalowej 10 m² oznacza to około 900-1000 kg masy, z czego po odjęciu siły sprężyn napęd musi pokonać realnie 10-15 kg oporu. Stąd właśnie bierze się ta granica 600 N dla standardowych instalacji.

Przygotowanie do montażu narzędzia, sprężyny i kontrola stanu bramy

Zanim sięgniesz po wiertarkę, zatrzymaj się na chwilę przy samej bramie. Otwórz ją ręcznie do połowy i puść. Skrzydło powinno pozostać w miejscu albo poruszać się minimalnie. Jeśli opada szybko sprężyny są zbyt słabe. Jeśli leci do góry są zbyt mocne. Tylko idealne wyważenie gwarantuje, że napęd nie będzie pracował na granicy swoich możliwości.

Druga kontrola dotyczy prowadnic. Przesuń bramę kilkukrotnie i nasłuchuj. Skrzypienie, zgrzytanie albo widoczne luzy na rolkach oznaczają, że napęd ujawni te niedogodności w postaci przyspieszonego zużycia przekładni. Nasmaruj prowadnice smarem silikonowym w sprayu nie używaj WD-40, bo zmywa fabryczny smar z rolek.

Lista narzędzi, bez których nie zaczniesz

• wiertarka udarowa z wiertłami 6, 8 i 10 mm,
• klucze płasko-oczkowe 10, 13 i 17 mm,
• poziomica 60 cm,
• miarka zwijana 5 m,
• ołówek montażowy,
• drabina aluminiowa 3 m,
• śrubokręt krzyżakowy PH2 i płaski 5 mm,
• szczypce do cięcia linek,
• multimetr do sprawdzenia napięcia,
• smar silikonowy w sprayu.

Sprawdź też ościeżnicę. Napęd mocuje się do sufitu garażu, więc strop musi utrzymać dodatkowe 6-8 kg. W przypadku stropu z pustaków ceramicznych konieczne są kołki rozporowe o nośności co najmniej 40 kg na punkt. Stropy drewniane wytrzymują napęd bez dodatkowych wzmocnień, o ile belki stropowe mają przekrój co najmniej 8 × 16 cm.

Przed montażem napędu otwórz bramę i zostaw ją w górze na 10 minut. Jeśli zacznie opadać, zacznij od regulacji sprężyn, a nie od instalacji napędu w przeciwnym razie walka z regulacją krańcówek będzie niekończąca się.

Montaż napędu krok po kroku szyna, głowica, ramię i okablowanie

Cały montaż dzieli się na sześć etapów, z których każdy trwa od 15 do 40 minut. Nie próbuj robić wszystkiego za jednym zamachem łatwiej wyłapać błędy, gdy między etapami zrobisz sobie przerwę i ponownie ocenisz efekt.

Etap 1 montaż szyny napędowej

Szynę przyłóż do sufitu w osi bramy i wyznacz punkty mocowania. Odległość od ściany czołowej powinna wynosić tyle, ile wynosi grubość ościeżnicy plus 2-3 cm luzu. Szynę mocuje się co 70-90 cm, a przy długości powyżej 3 m dodatkowo w środku przęsła. Po przykręceniu szyna nie może uginać się pod naciskiem dłoni ugięcie większe niż 3 mm na metr oznacza, że trzeba dodać kolejny punkt mocowania.

Etap 2 instalacja głowicy napędu

Głowicę mocuje się w przedniej części szyny, od strony garażu. Większość modeli ma w komplecie specjalny uchwyt przykręcany do sufitu. Pamiętaj o zachowaniu poziomu przekrzywiona głowica powoduje nierównomierne obciążenie przekładni i hałas przypominający trzeszczenie lodu. Moment dokręcenia śrub uchwytu to zazwyczaj 18-22 Nm dokręcenie „na maksa" nie poprawi mocowania, a jedynie zerwie gwint w uchwycie.

Etap 3 połączenie napędu z bramą

Ramię napędu składa się z dwóch członów połączonych przegubem. Jeden koniec mocujesz do wózka jezdnego w szynie, drugi do uchwytu na skrzydle bramy. Uchwyt na skrzydle instalujesz w odległości 18-22 cm od dolnej krawędzi, symetrycznie względem osi pionowej skrzydła. Dokręcenie śruby uchwytu wykonuj kluczem z blokadą zwykłe szczypce poluzują się po kilkuset cyklach.

Etap 4 okablowanie i zasilanie

Zasilanie 230 V prowadzisz kablem trójżyłowym YDYp 3 × 1,5 mm², układanym w korytkach lub listwach. Głowica wymaga osobnego obwodu zabezpieczonego wyłącznikiem nadprądowym 6 A oraz wyłącznikiem różnicowoprądowym 30 mA. Jeżeli w garażu nie ma oddzielnego obwodu, lepiej poprosić elektryka o jego wykonanie, niż wieszać napęd na tym samym zabezpieczeniu co oświetlenie.

Etap 5 programowanie pilotów i krańcówek

Każdy napęd ma dwa mikroprzełączniki krańcowe jeden dla pozycji otwartej, drugi dla zamkniętej. Po mechanicznym ustawieniu ramienia uruchamiasz procedurę auto-kalibracji: naciskasz przycisk programowania, napęd wykonuje pełen cykl otwarcia i zamknięcia, a elektroniczny moduł zapamiętuje opory ruchu. Po tej procedurze programujesz piloty zazwyczaj 1-3 sztuki w komplecie. Pilot paruje się po przytrzymaniu przycisku „learn" przez 3-5 sekund, aż dioda LED mignnie.

Etap 6 test końcowy

Pięć razy otwórz i zamknij bramę z pilota, obserwując tor ruchu ramienia, prędkość i hałas. Wszelkie zgrzytanie, szarpanie albo nierówna prędkość to sygnał, że jeden z wcześniejszych etapów wymaga korekty. Po udanym teście nałóż smar silikonowy na ramię i wózki, ustaw kąt otwarcia bramy na 90°, a w garażu przyklej nalepkę informującą o automatycznym napędzie.

Pierwsze dziesięć cykli bramy po montażu to okres docierania. Nie panikuj, jeśli napęd przez chwilę pracuje głośniej niż zwykle po kilku dniach hałas się ustabilizuje.

Najczęstsze błędy przy montażu napędu i jak ich uniknąć

Wielu montażystów-amatorów uczy się na własnych błędach, ale pięć poniższych wpadek kosztuje najwięcej zarówno nerwów, jak i pieniędzy. Świadomość tych pułapek pozwala uniknąć kilku godzin rozkminania, dlaczego napęd nie chce współpracować.

Błąd nr 1 źle napięte sprężyny

Zbyt mocne sprężyny powodują, że brama „strzela" do góry przy otwieraniu i obciąża napęd przy zamykaniu. Zbyt słabe robią odwrotnie. Prawidłowe napięcie kontroluje się przy bramie zamkniętej po zwolnieniu blokady skrzydło powinno unieść się 20-30 cm i zatrzymać się samoczynnie. Jeśli tak nie jest, reguluj śrubę naciągu na sprężynie o pół obrotu, aż do uzyskania pożądanego efektu.

Błąd nr 2 pominięcie smarowania prowadnic

Sucha prowadnica podwaja opór toczenia. Napęd pracuje wówczas na granicy przeciążenia, a przekładnia zaczyna się przegrzewać po kilkunastu cyklach. Smar silikonowy nakładaj co 6 miesięcy, a po każdej zimie nawet jeśli nie słyszysz zgrzytu.

Błąd nr 3 zły kierunek obrotów

Zamieniony kierunek obrotów silnika objawia się sytuacją, w której brama po naciśnięciu przycisku otwierania jedzie do góry, a po naciśnięciu zamykania na dół. Naprawa polega na przełączeniu dwóch faz lub zmianie polaryzacji w ustawieniach modułu elektronicznego. Nie pomyl jednak kierunku z blokadą termiczną jeśli napęd zatrzymuje się po 5 sekundach, to nie problem z kierunkiem, tylko z zadziałaniem zabezpieczenia termicznego.

Błąd nr 4 pominięcie ograniczników mechanicznych

Elektroniczne krańcówki to nie wszystko. Każdy napęd wymaga również fizycznych ograniczników na szynie kawałków gumy lub metalu zamontowanych w skrajnych położeniach wózka. Bez nich w razie awarii czujnika brama pojedzie do samego końca szyny i wygnie obudowę głowicy. Ograniczniki w zestawie bywają minimalne wielu montażystów dokłada dodatkowe, zwłaszcza przy bramach powyżej 2 m.

Błąd nr 5 brak regulacji czułości amperometrycznej

Zabezpieczenie amperometryczne wykrywa przeszkodę pod skrzydłem i odwraca kierunek ruchu. Jeśli czułość jest ustawiona zbyt nisko, napęd nie zatrzyma się na nodze dziecka. Jeśli zbyt wysoko cofnie się przy każdym podmuchu wiatru. Prawidłowe ustawienie wymaga położenia na podłodze listwy o grubości 4 cm i wyregulowania czułości tak, aby napęd zatrzymał się i cofnął po natrafieniu na nią.

Serwis, gwarancja i wsparcie techniczne po montażu

Większość producentów udziela na napędy gwarancji 24-36 miesięcy, a na elementy mechaniczne nawet 60 miesięcy. Warunkiem utrzymania gwarancji nie są płatne przeglądy w autoryzowanym serwisie, lecz stosowanie oryginalnych części eksploatacyjnych i przestrzeganie instrukcji montażu. Dokumentem potwierdzającym zakup jest faktura lub paragon wraz z kartą gwarancyjną warto oba egzemplarze przechowywać w garażu, np. przyklejone do wewnętrznej strony obudowy głowicy.

Serwis pogwarancyjny opłaca się powierzyć temu samemu instalatorowi, który montował napęd. Monter zna już geometrię bramy, parametry sprężyn i historię ewentualnych regulacji. Przy wyborze nowego wykonawcy trzeba liczyć się z koniecznością ponownej diagnostyki, która kosztuje od 150 do 300 zł.

Wsparcie techniczne producenta obejmuje infolinię, formularz kontaktowy, a w przypadku droższych modeli również wideokonsultacje z technikiem. Przed zakupem warto sprawdzić średni czas oczekiwania na połączenie waha się od 2 minut w godzinach porannych do 25 minut w poniedziałkowe przedpołudnia.

Przy wymianie sprężyn (co 5-8 lat przy intensywnej eksploatacji) wybieraj części o tej samej klasie wytrzymałości co oryginał. Zamiennik „lepszy niż oryginał" to najczęstsza przyczyna uszkodzeń napędu w drugim roku użytkowania.

Przepisy budowlane nie wymagają wpisu napędu bramy garażowej do dziennika budowy, o ile nie zmienia się konstrukcja budynku. W przypadku montażu napędu w budynku objętym nadzorem konserwatora zabytków konieczne jest jednak wcześniejsze uzgodnienie z wojewódzkim konserwatorem, ponieważ ingerencja w stolarkę bramową może być traktowana jako zmiana wyglądu elewacji.

Norma PN-EN 12635 określa wymagania dotyczące instalacji bram z napędem, w tym minimalną odległość między fotokomórkami a podłożem (200 mm) oraz wymagania dla zabezpieczenia przed przytrzaśnięciem. W garażach prywatnych nie ma obowiązku instalacji fotokomórek, ale ich brak drastycznie obniża poziom bezpieczeństwa.

Koszt samodzielnego montażu napędu o udźwigu 600 N, wraz z szyną 3 m, ramieniem, dwoma pilotami i zestawem montażowym, wynosi zazwyczaj 1200-1800 zł. Koszt tej samej usługi zleconej fachowcowi oscyluje wokół 2500-3500 zł. Różnica 1300-1700 zł stanowi wynagrodzenie za 2-4 godziny pracy i wiedzę, którą właśnie zdobyłeś. Montaż bramy garażowej uchylnej z napędem, przeprowadzony zgodnie z powyższą instrukcją, daje identyczny efekt końcowy jak praca certyfikowanego instalatora różnica tkwi wyłącznie w pewności siebie i czasie poświęconym na analizę dokumentacji.

Źródła: PN-EN 12635 (Bramy Instalacja i użytkowanie), PN-EN 12453 (Bramy Bezpieczeństwo użytkowania bram z napędem), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), dokumentacja techniczna producentów napędów do bram uchylnych.
