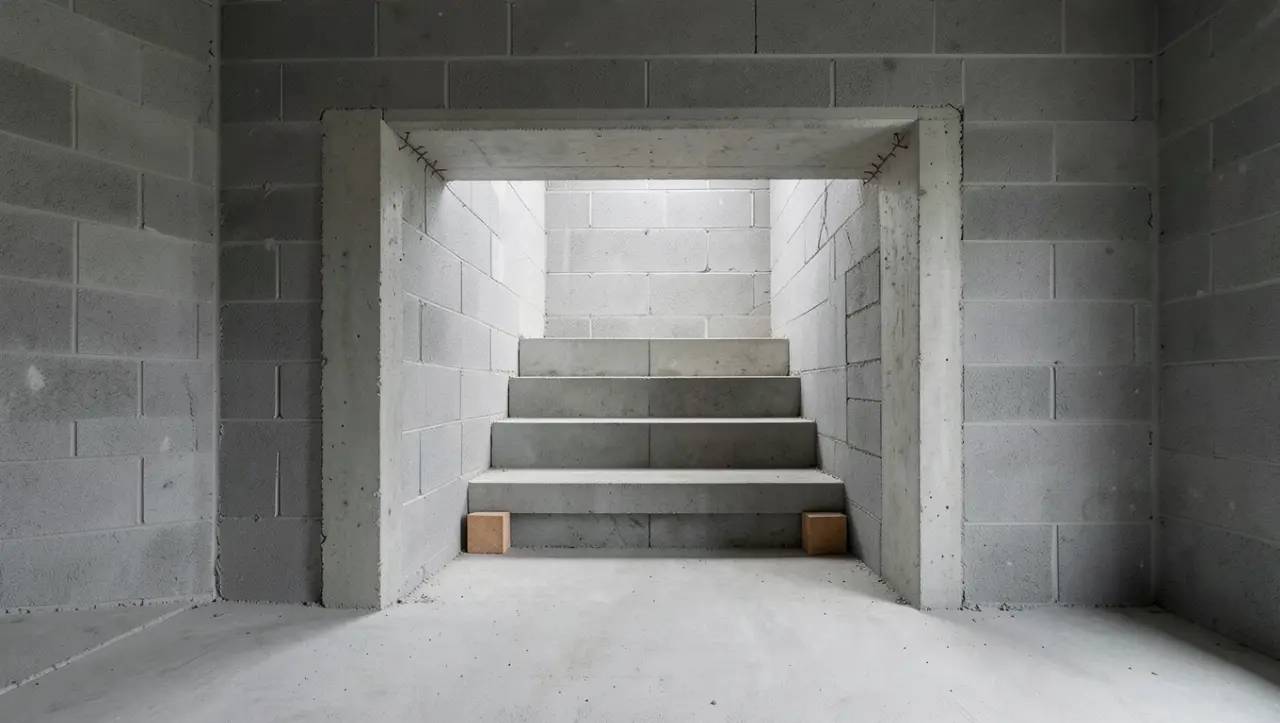

Otwór na schody w stropie Teriva: wymiary i wzmocnienie

Otwór na schody proste w stropie Teriva ma zwykle 2,6-3 m długości, a jego krótszy bok odpowiada szerokości biegu. Pod schody kręte wycina się otwór okrągły o średnicy co najmniej 100 cm. Dokładną długość wyznacza prześwit nad stopniami, który przy schodzeniu powinien przekraczać 200 cm, oraz projekt konstruktora, który dobiera wymian lub podciąg dla przeciętych belek. Najmniej ingerencji w strop Teriva wymaga układ, w którym schody biegną równolegle do belek.

• Jakie wymiary ma otwór na schody w stropie Teriva?
• Jak ustawić otwór względem belek stropu Teriva?
• Wymian, wieniec czy podciąg: czym wzmacnia się otwór w stropie Teriva?
• Otwór na schody w nowym stropie Teriva: co ustalić przed betonowaniem?
• Jak zrobić otwór na schody w istniejącym stropie Teriva?
• Błędy przy otworze na schody w stropie Teriva
• Lista kontrolna przed zleceniem otworu w stropie Teriva

Jakie wymiary ma otwór na schody w stropie Teriva?

Otwór w stropie Teriva pod schody proste lub z zabiegiem jest prostokątem: dłuższy bok wynika z nachylenia biegu i prześwitu nad głową, krótszy z szerokości schodów. Pod schody kręte otwór jest okrągły.

Krótszy bok otworu równa się szerokości montowanych schodów, a dłuższy dopasowuje się do nachylenia biegu tak, żeby między krawędzią stropu a stopniem pod nią zostało ponad 200 cm; otwór pod schody kręte ma średnicę nie mniejszą niż 100 cm (poradnik o cięciu stropu na schody). Typowy otwór pod schody proste jednobiegowe ma 2,6-3 m długości, co pokazuje zestawienie wymiarów otworu pod typy schodów. Gdy strop w domu nie jest Teriva, zacznij od tekstu jaki otwór w stropie na schody.

Dlaczego otwór pod schody proste bywa dłuższy niż 3 m?

Długość otworu w stropie Teriva wynika z geometrii biegu: strop może zachodzić nad schody tylko do miejsca, w którym między stopniem a spodem stropu zostaje wymagany prześwit. Im łagodniejsze schody, tym dalej od górnej kondygnacji kończy się ta strefa i tym dłuższy musi być otwór.

W przybliżeniu długość otworu to: (prześwit + grubość stropu liczona od posadzki piętra do sufitu parteru) × głębokość stopnia ÷ wysokość stopnia. Wzór dotyczy biegu prostego o równych stopniach i pomija noski stopni oraz tolerancje wykonania, więc wynik jest punktem wyjścia dla projektanta, a nie gotowym wymiarem.

Przykład: długość otworu policzona z wymiarów schodów

Przykład dla schodów prostych. Wymiary stopni i grubość stropu to dane przyjęte do ilustracji, a nie parametry konkretnego stropu Teriva.

1. Dane wejściowe: prześwit 200 cm (granica z zasad wymiarowania, w praktyce dolicza się zapas), strop z posadzką i tynkiem 30 cm, stopnie o wysokości 18 cm i głębokości 27 cm.
2. Pionowy odcinek, który musi zmieścić się w otworze: 200 cm + 30 cm = 230 cm.
3. Stosunek głębokości do wysokości stopnia: 27 cm ÷ 18 cm = 1,5.
4. Długość otworu: 230 cm × 1,5 = 345 cm.
5. Kontrola dla stromszych stopni 19 × 25 cm: 230 cm × 25 ÷ 19 = 302,6 cm, po zaokrągleniu w górę 303 cm.

Z rachunku wynika, że typowe 2,6-3 m wystarcza przy stromszym biegu, a przy łagodniejszych stopniach otwór w stropie Teriva rośnie do ok. 3,5 m. Długość otworu trzeba więc policzyć dla konkretnych schodów, zanim konstruktor rozplanuje wymiany. Własne wymiary stopni możesz sprawdzić w kalkulatorze długości otworu przy tym artykule.

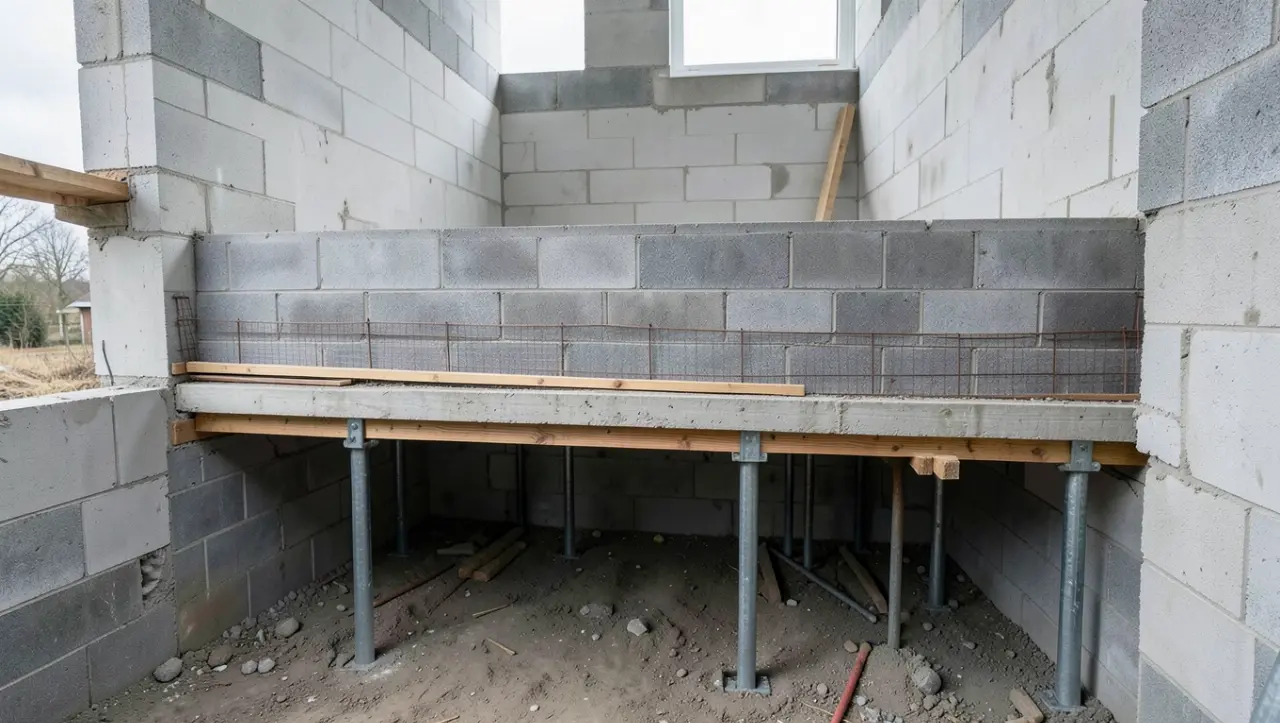

Jak ustawić otwór względem belek stropu Teriva?

Najprostszy konstrukcyjnie otwór na schody w stropie Teriva to taki, przy którym bieg schodów idzie w kierunku belek stropowych. Gdy układ pomieszczeń wymusza bieg w poprzek belek, przecięte żebra trzeba oprzeć na wymianach lub podciągach.

Strop Teriva składa się z prefabrykowanych belek (żeber) opartych na ścianach nośnych i pustaków wypełniających przestrzeń między nimi. Każda przecięta belka traci podporę na jednym końcu, dlatego kierunek otworu względem żeber decyduje o zakresie wzmocnień bardziej niż sama powierzchnia otworu.

• Jeśli schody mogą biec równolegle do belek, wybierz ten kierunek: to wariant z najmniejszą ingerencją w układ nośny stropu Teriva.
• Jeśli bieg musi iść w poprzek belek, przyjmij, że otwór przetnie żebra, a konstruktor zaprojektuje wymian lub podciąg przejmujący ich obciążenie.
• Jeśli dom już stoi, a projektu brak, ustal kierunek belek przed projektowaniem otworu: żebra wykrywa się metodą magnetyczną albo przez odkrywkę (diagnoza stropu przed wycięciem otworu).

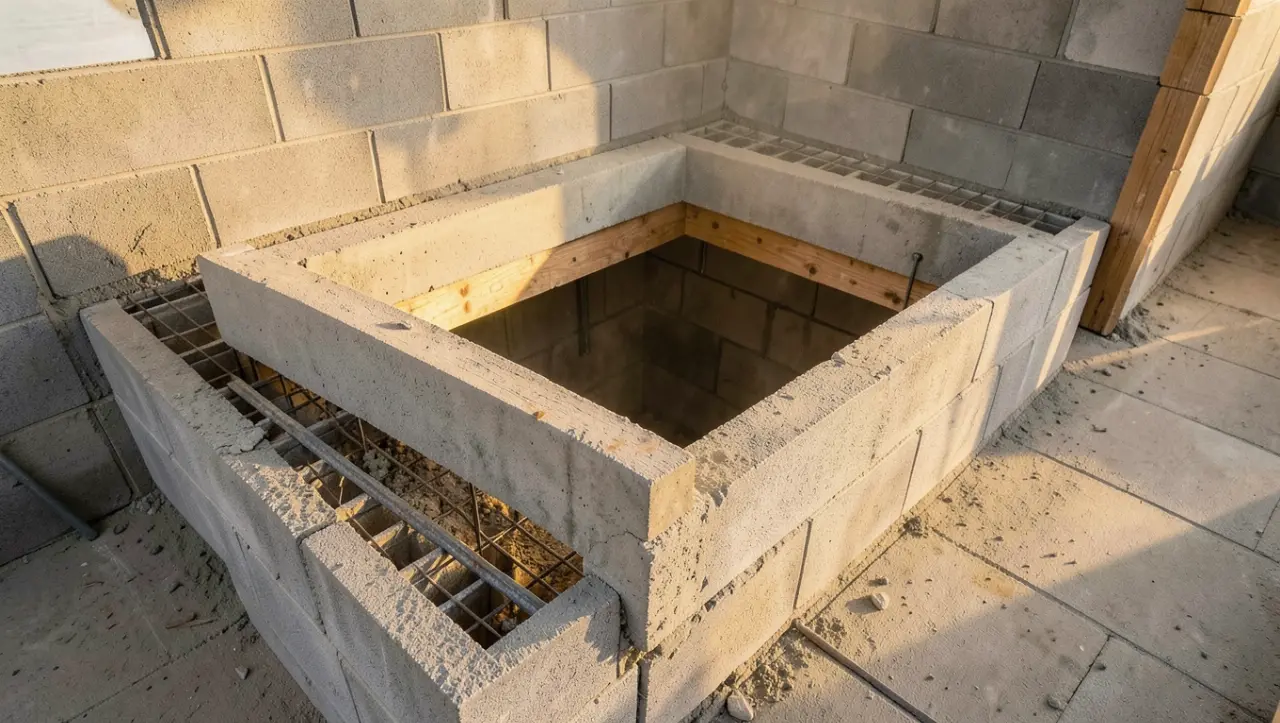

Wymian, wieniec czy podciąg: czym wzmacnia się otwór w stropie Teriva?

Krawędzie otworu na schody w stropie Teriva wzmacnia się wymianem, czyli żelbetowym elementem w grubości stropu, na którym opierają się skrócone elementy, albo podciągiem. Rodzaj wzmocnienia i jego zbrojenie zawsze wynikają z obliczeń statycznych konstruktora.

Zasadę dobrze widać na stropach z prefabrykowanych płyt: płyta skrócona przy otworze nie sięga ściany ani podciągu, więc jej koniec opiera się na wymianie, który nie wystaje spod sufitu (przykład wymianów w stropie panelowym). Poglądowe zbrojenie takiego wymianu wygląda następująco:

• cztery pręty podłużne o średnicy 8-12 mm, rozłożone parami w strefie górnej i dolnej;
• dolne pręty odgięte pod kątem ok. 135°, tak że ich końce leżą na sąsiednich płytach;
• strzemiona spinające cały wymian;
• poprzeczne bigle w kształcie wydłużonego U, z ramionami długości co najmniej ok. 1 m, w liczbie zależnej od szerokości otworu;
• długość prętów, strefę zakotwienia i zbrojenie pomocnicze zawsze z obliczeń projektanta.

Tych wartości nie przenosi się wprost na strop Teriva, bo dotyczą stropu z płyt i są poglądowe. W stropie Teriva schemat wymianu, jego wysokość i połączenie z żebrami podaje projekt, a konstruktor sprawdza też ściany, na których opierają się belki przy otworze.

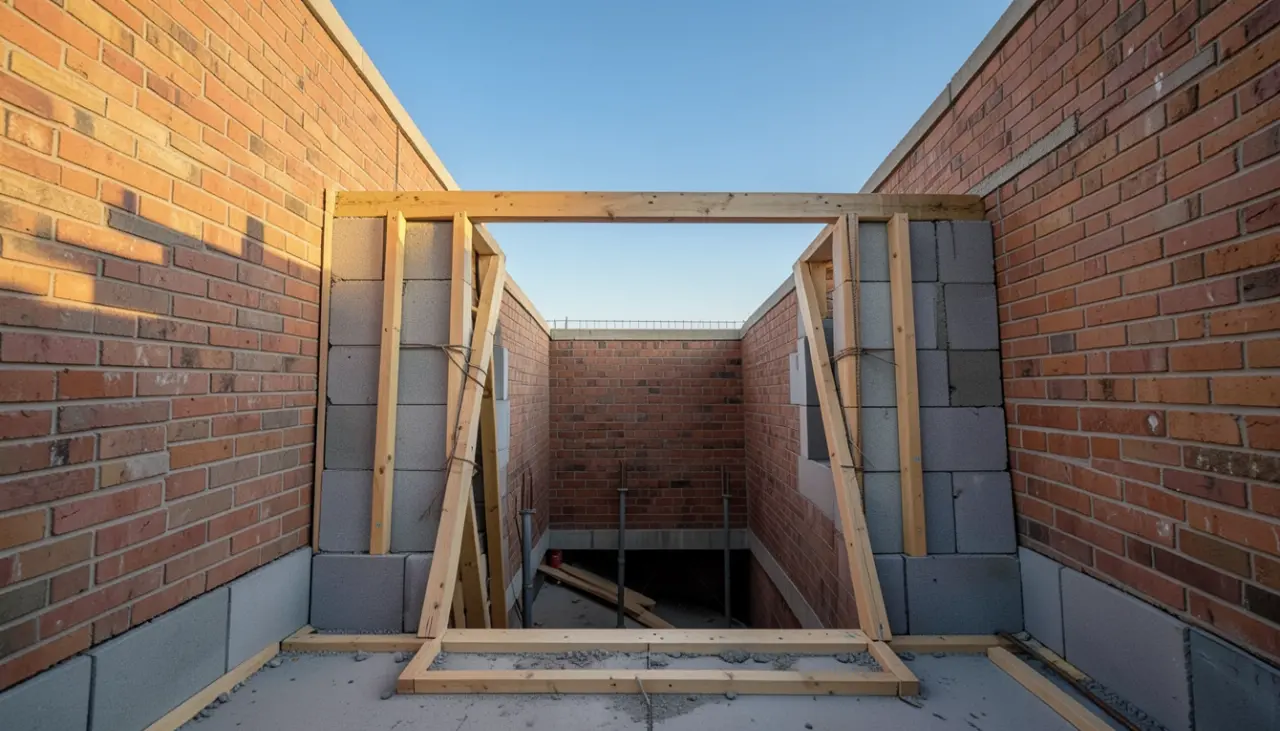

Otwór na schody w nowym stropie Teriva: co ustalić przed betonowaniem?

W nowym domu otwór na schody w stropie Teriva zostawia się już przy układaniu belek i pustaków, a zbrojenie wymianów wiąże się ze zbrojeniem wieńców przed betonowaniem. To dużo prostsze niż późniejsze cięcie, więc wymiar otworu i rodzaj schodów trzeba znać, zanim strop zostanie zalany.

Na budowie opisanej w relacji ze zbrojenia stropu gęstożebrowego i schodów belki stropu typu Teriva oparto na keramzytobetonowych kształtkach „L” wymurowanych na ścianach nośnych i podparto stemplami na czas betonowania. Wieńce nad ścianami zazbrojono w najczęstszym wariancie: cztery pręty fi12 ze strzemionami co 25 cm. Wymiany przy otworze schodowym łączą się z tym zbrojeniem, dlatego ich miejsce musi być zaznaczone w projekcie stropu.

Zmiana decyzji w stanie surowym zdarza się często. W opisie powiększania otworu w stropie częściowo prefabrykowanym parterowy dom miał mieć schody strychowe w otworze 156 × 120 cm, ale po podniesieniu dachu o 60 cm poddasze w środkowej części przekroczyło 2 m wysokości i inwestorzy postanowili je zagospodarować. Otwór pod składane schody na strych jest wyraźnie krótszy niż 2,6-3 m potrzebne schodom prostym, więc taka zmiana oznacza powiększenie otworu według nowego projektu.

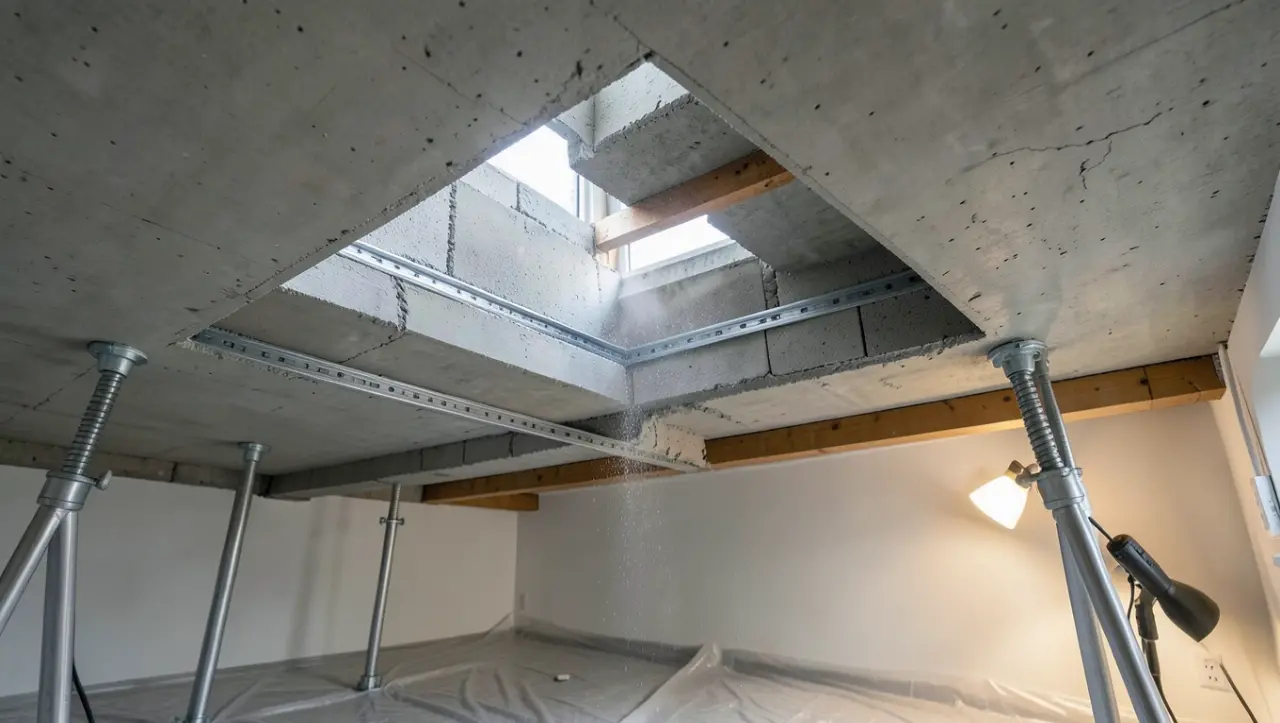

Jak zrobić otwór na schody w istniejącym stropie Teriva?

W istniejącym budynku otwór w stropie Teriva wycina się dopiero na podstawie projektu konstruktora, techniką diamentową: piłą ręczną, ścienną albo wiertnicą. Cięcie diamentowe daje precyzyjną krawędź, niski poziom drgań i ogranicza pylenie.

Strop Teriva należy do stropów żelbetowych gęstożebrowych, więc konstruktor musi wskazać miejsce cięcia, narysować otwór w projekcie i dobrać nowe podpory albo wieńce wzmacniające (poradnik o planowaniu otworu na poddasze mieszkalne). Cięcie stropu bez projektu albo nieodpowiednim sprzętem może doprowadzić do zawalenia części stropu i stanowi zagrożenie dla mieszkańców oraz ekipy.

1. Zbierz dokumentację: projekt budowlany pokazuje typ stropu i kierunek belek; bez niego zamów inwentaryzację lub odkrywkę.
2. Wybierz rodzaj schodów i policz długość otworu z prześwitu oraz wymiarów stopni.
3. Zamów projekt otworu: lokalizacja, wymian lub podciąg, sprawdzenie ścian, na których opierają się przecinane belki.
4. Zabezpiecz strefę prac i wykonaj podparcie stropu wskazane w projekcie.
5. Tnij diamentowo po wyznaczonych liniach, a cięcie i wzmocnienia prowadź w kolejności podanej w projekcie.
6. Schody montuj dopiero po wykonaniu i odbiorze wzmocnień.

Od czego zależy koszt wycięcia otworu w stropie pod schody?

Koszt wycięcia otworu w stropie Teriva składa się z inwentaryzacji stropu, projektu konstruktora, podparcia na czas robót, cięcia diamentowego oraz wykonania wymianu lub podciągu. Inny zakres ma wycięcie nowego otworu, a inny powiększenie istniejącego. Bieg w poprzek żeber zwiększa zakres prac, bo oznacza przecięcie belek i dodatkowe wzmocnienia. Kwotę daje dopiero wycena wykonawcy sporządzona na podstawie projektu.

Błędy przy otworze na schody w stropie Teriva

Większość problemów z otworem w stropie Teriva wynika z pominięcia projektu albo ze złego wymiaru dłuższego boku. Najczęstsze błędy:

• cięcie „na oko”, bez projektu, co grozi utratą nośności stropu i spękaniem ścian;
• za krótki otwór, przy którym schodzący zahacza głową o krawędź stropu, bo nie policzono prześwitu ponad 200 cm;
• przecięcie belek bez wymianu lub podciągu, które przejmie ich obciążenie;
• cięcie sprzętem generującym silne drgania zamiast techniki diamentowej;
• przeniesienie poglądowego zbrojenia z poradnika do własnego stropu zamiast obliczeń konstruktora;
• zostawienie małego otworu pod schody strychowe, gdy poddasze może kiedyś stać się mieszkalne, co później oznacza rozbiórkę części stropu.

Lista kontrolna przed zleceniem otworu w stropie Teriva

Przed rozmową z konstruktorem i ekipą sprawdź, czy masz te dane i ustalenia:

• typ stropu potwierdzony w dokumentacji lub odkrywką oraz kierunek belek zaznaczony na rzucie;
• wybrany rodzaj schodów oraz wysokość i głębokość stopni;
• policzona długość otworu z prześwitem ponad 200 cm i grubością stropu z warstwami podłogi i sufitu;
• szerokość otworu równa szerokości biegu, a przy schodach krętych średnica co najmniej 100 cm;
• projekt otworu z wymianem lub podciągiem i sprawdzeniem ścian nośnych;
• ekipa z cięciem diamentowym, zabezpieczenie strefy prac i ochrona pomieszczeń przed pyłem;
• w nowym domu: otwór i wymiany zaznaczone w projekcie stropu przed betonowaniem.

Gdy otwór jest gotowy, kolejnym krokiem jest wybór konstrukcji i wycena samych schodów, na przykład schody żelbetowe i cena robocizny.
