Otwór pod bramę garażową jak zmierzyć i przygotować bez błędów

Siedemdziesiąt procent reklamacji bram garażowych nie dotyczy samego mechanizmu, lecz źle wymierzonego albo źle przygotowanego otworu. Prawidłowe pomiary i odpowiednie wykończenie ościeży potrafią zaoszczędzić kilka tysięcy złotych i tygodnie nerwów, a w wariancie z napędem decydują o tym, czy brama w ogóle ruszy pierwszego dnia po montażu.

• Wymiary otworu pod bramę segmentową, rolowaną i uchylną
• Nadproże, ościeże i posadzka wymagania techniczne
• Instalacja elektryczna i napęd wymogi montażowe
• Krok po kroku przygotowanie otworu przed montażem
• Kiedy nie stosować danego typu bramy
• Koszty przygotowania otworu i ościeży
• FAQ wplecione w kontekst
• Dobór bramy do otworu podsumowanie

Wymiary otworu pod bramę segmentową, rolowaną i uchylną

Szerokość i wysokość otworu mierzy się w trzech punktach każdego wymiaru, ponieważ mury w praktyce rzadko są idealnie pionowe, a wieńce potrafią uginać się nawet o 8-10 mm na długości dwóch metrów. Za wartość projektowaną przyjmuje się najmniejszy zmierzony wynik, gdyż to właśnie on ogranicza prześwit po zamontowaniu prowadnic.

Dla garażu jednospanowego zakłada się zwykle otwór 2000-2500 mm szerokości oraz 2000-2600 mm wysokości. Przy dwóch stanowiskach rozsądne minimum to 4000 mm, a komfortową wartością pozostaje 4500-5000 mm przy wysokości 2125-2500 mm. Segmentówka potrzebuje też więcej przestrzeni sufitowej niż brama uchylna, bo panele chowają się pod strop na głębokość równą wysokości otworu.

Standardowe wymiary w zależności od typu bramy

Przy nietypowych otworach decyzja sprowadza się do relacji między kosztem korekty muru a ceną bramy na wymiar. Pomniejszanie otworu murowaniem lub wklejaniem kątowników stalowych sprawdza się, gdy różnica nie przekracza 100-150 mm, bo wtedy robota trwa pół dnia i kosztuje 200-400 zł. Zamawianie bramy pod wymiar ma sens, gdy ingerencja w konstrukcję mogłaby naruszyć nadproże nośne albo naruszyć ciągłość wieńca.

Brama rolowana wymaga szerszego nadproża, ponieważ całe pióro zwijane jest w skrzynkę osadzoną nad otworem. Bramy uchylne lepiej znoszą niskie nadproża, ale przegrywają z segmentowymi w izolacyjności termicznej, bo skrzydło jednolite nie ma przekładek termicznych między panelami. Przesuwne boczne potrzebują wolnej ściany bocznej o długości równej szerokości otworu, co w ciasnych zabudowach bliźniaczych potrafi wykluczyć to rozwiązanie całkowicie.

Nadproże, ościeże i posadzka wymagania techniczne

Nadproże to odcinek muru od górnej krawędzi otworu do sufitu, który musi przenieść obciążenia z prowadnic, a w bramach segmentowych także z całego mechanizmu sprężyn. Minimalna wysokość nadproża dla segmentówki wynosi 200 mm bez napędu i 350 mm z napędem, ponieważ silnik zabiera dodatkowe 120-150 mm na wałek i uchwyty. Wartość ta rośnie do 400-500 mm przy zastosowaniu sprężyn skrętnych montowanych z tyłu, ponieważ wymagają one cofnięcia względem ściany.

Ościeże, czyli wewnętrzne płaszczyzny boczne otworu, muszą być równe w tolerancji ±2 mm na metr długości. Większe odchyłki powodują klinowanie się paneli w prowadnicach i przyspieszone ścieranie rolek, co po kilku tysiącach cykli kończy się zacięciem bramy. Pióro boczne, czyli odległość od krawędzi otworu do najbliższej ściany bocznej, powinno wynosić minimum 100 mm dla bram ręcznych i 140 mm dla segmentowych z napędem, bo szersza prowadnica wymaga więcej miejsca na śruby mocujące.

Tabela dopuszczalnych odchyłek wymiarowych

Posadzka w obrębie bramy musi być wykonana i wypoziomowana przed montażem, a nie po, ponieważ regulacja progowa bram segmentowych wynosi zwykle 10-15 mm. Przy braku wylewki w strefie bramy powstaje szczelina 1-2 cm między progiem a podłogą, przez którą ucieka nawet 15% ciepła z ogrzewanego garażu, a w okresie zimowym woda z roztopionego śniegu tworzy tam zlodowaciały próg. Norma PN-EN 13241-1 dopuszcza odchyłki poziomu posadzki ±5 mm na całej szerokości otworu.

Termoizolacja ościeży ma znaczenie w ogrzewanych garażach oraz w pomieszczeniach sąsiadujących ze strefą mieszkalną. Mostki termiczne na styku mur-profil aluminiowy bramy potrafią obniżyć temperaturę wewnętrznej strony ościeża o 6-8°C w stosunku do reszty ściany, co skutkuje kondensacją pary wodnej i wykwitami pleśni w narożnikach. Najskuteczniejsze rozwiązanie to wklejenie pasków XPS lub PIR o grubości 30-40 mm na głębokość 50 mm, a następnie osadzenie profili bramy na warstwie pianki montażowej niskoprężnej.

Instalacja elektryczna i napęd wymogi montażowe

Każda brama segmentowa z napędem potrzebuje zasilania 230 V doprowadzonego przewodem YDYp 3×2,5 mm² do puszki elektrycznej umieszczonej w połowie wysokości nadproża, czyli około 100-120 cm od podłogi. Gniazdo powinno być zabezpieczone osobnym wyłącznikiem nadprądowym B10 oraz wyłącznikiem różnicowoprądowym 30 mA, zgodnie z wymogami normy PN-HD 60364. Brak takiego obwodu kończy się prowadzeniem przedłużaczy po ścianie, co w garażu z benzyną i rozpuszczalnikiem stanowi poważne zagrożenie.

Przewód prowadzi się w peszelu ochronnym od rozdzielni do puszki przy nadprożu, omijając strefy ruchu bramy, by nie doszło do przecięcia kabla przez krawędź paneli podczas awaryjnego opadania. Napęd mocuje się do ściany czołowej garażu na wysokości nadproża, a szyna jezdna wieszana jest pod stropem na wspornikach stalowych rozstawionych co 600-800 mm. Między górną krawędzią szyny a sufitem musi pozostać minimum 100 mm wolnej przestrzeni serwisowej, bo bez niej regulacja sprężyn staje się niemożliwa bez demontażu napędu.

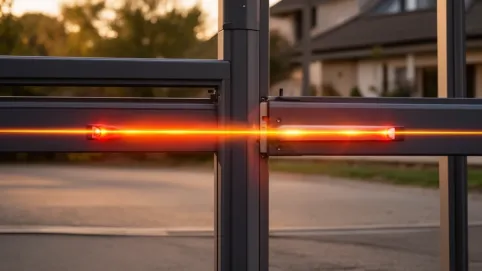

Fotokomórki bezpieczeństwa montuje się po obu stronach otworu na wysokości 10-15 cm nad posadzką, by wykrywały przeszkodę w świetle przejazdu. Kąt otwarcia bramy powinien wynosić minimum 90°, ponieważ przy mniejszym kącie sprężyny pracują w nienaturalnym położeniu i zużywają się znacznie szybciej. W praktyce pełne otwarcie oznacza zatrzymanie paneli 5-10 cm poniżej sufitu, co daje kierowcy dodatkowe 15-20 cm użytecznej wysokości wjazdu.

Schemat rozmieszczenia elementów elektrycznych

Krok po kroku przygotowanie otworu przed montażem

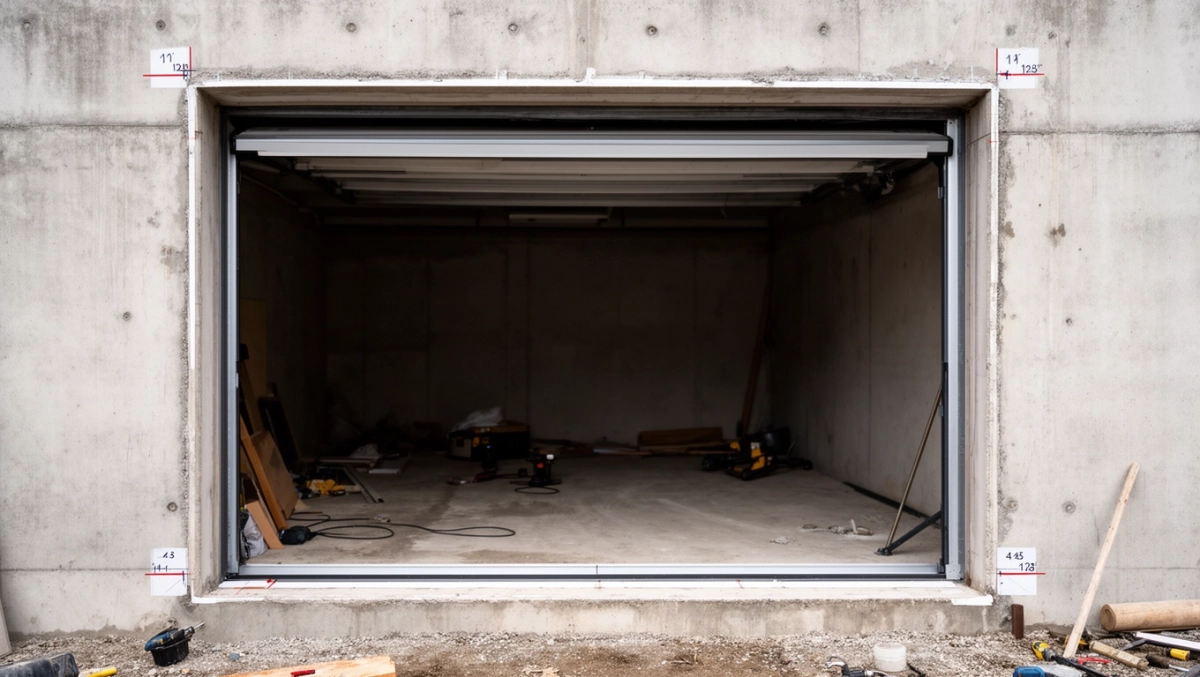

Pomiar zaczyna się od wytyczenia osi otworu pionem murarskim, a następnie trzykrotnego zmierzenia szerokości na dole, w środku i u góry oraz analogicznie wysokości w trzech punktach. Przekątne sprawdza się, mierząc odległość między przeciwległymi narożnikami w obu kierunkach; różnica większa niż 10 mm przy otworze 2,5 m oznacza, że mury są rozjechane i trzeba je skorygować przed montażem prowadnic.

Wyrównanie ościeży wykonuje się tynkiem cementowym lub płytami g-k na kleju, zachowując pion w każdym punkcie kontrolnym. Tolerancja ±2 mm na metr oznacza, że przy otworze 2,5 m odchyłka może wynieść najwyżej 5 mm, co w praktyce wymaga laserowego niwelatora, a nie tradycyjnej poziomicy. Powierzchnia musi być nośna, sucha i wolna od luźnych fragmentów, bo inaczej kołki montażowe wyrwą się po kilku cyklach pracy bramy.

Termoizolację ościeży wykonuje się przed montażem, bo po osadzeniu profili dostęp do narożników będzie niemożliwy bez demontażu. Najczęściej stosuje się paski XPS grubości 30 mm przyklejone do muru klejem poliuretanowym, a następnie wzmacnia się je siatką i szpachluje. W ogrzewanych garażach warto też ocieplić odcinek posadzki o szerokości 50 cm przed otworem, by wyeliminować mostek termiczny w strefie progowej.

Wylewkę pod bramę wykonuje się z zatarciem na gładko w obrębie pasa o szerokości 30 cm przed otworem i 10 cm w głąb garażu. Beton powinien schnąć co najmniej 28 dni przed obciążeniem ruchem pojazdów, choć sam montaż bramy można wykonać po 7 dniach, o ile wylewka osiągnęła 70% wytrzymałości projektowanej. Poziomowanie odbywa się z uwzględnieniem spadku 1-2% na zewnątrz garażu, by woda opadowa nie stała w świetle bramy.

Instalację elektryczną prowadzi się po otynkowaniu, ale przed montażem bramy, w wytyczonych bruzdach lub w korytkach natynkowych. Puszka przy nadprożu powinna być osadzona na wysokości 110 cm od docelowego poziomu posadzki, a przewód wyprowadzony 30 cm poza obrys puszki, by montażysta mógł go swobodnie podłączyć do napędu bez konieczności przedłużania.

Checklista trzyetapowa

Kiedy nie stosować danego typu bramy

Segmentówka górna nie sprawdzi się w garażu z niskim nadprożem poniżej 180 mm, bo mechanizm sprężyn skrętnych potrzebuje przestrzeni na cofnięcie za otworem. W takiej sytuacji rozsądniejszym wyborem bywa brama rolowana, która mieści się w nadprożu 300 mm, albo uchylna z nadprożem 120 mm.

Brama rolowana nie jest dobrym rozwiązaniem w garażach ogrzewanych, ponieważ aluminiowe profile prowadzą ciepło niemal bez oporu i tworzą mostki termiczne na całym obwodzie otworu. Straty ciepła przez rolowaną bramę sięgają 20-25% więcej niż przez segmentową z panelami 42 mm z pianką PUR, co w praktyce oznacza konieczność dogrzewania garażu o dodatkowe 150-200 W przy spadku temperatury zewnętrznej o 10°C.

Brama uchylna nie sprawdza się w garażach na dwa samochody, bo skrzydło jednolite o szerokości ponad 4 m waży 80-120 kg i obciąża zawiasy asymetrycznie, skracając żywotność sprężyn o połowę. Ponadto uchylna wymaga wysokości przejazdu równej pełnej wysokości otworu, bo skrzydło wychyla się na zewnątrz po łuku, co w sytuacji krótkiego podjazdu potrafi zablokować dostęp do bramy.

Koszty przygotowania otworu i ościeży

Samo przygotowanie otworu bez ceny bramy oscyluje w granicach 800-3500 zł w zależności od zakresu robót. Wyrównanie ościeży tynkiem to 60-90 zł za metr bieżący, ocieplenie paskami XPS 30 mm to 120-180 zł za metr kwadratowy powierzchni ościeży, a doprowadzenie instalacji elektrycznej w korytkach natynkowych to 350-600 zł za punkt z przewodem i puszką. Wymiana nadproża stalowego to koszt 1200-2500 zł z robocizną i materiałem.

Do tego dochodzi wylewka progowa, jeśli nie została wykonana wcześniej. Pas betonowy o szerokości 50 cm i grubości 10 cm wylewany na warstwie styropianu 5 cm kosztuje 180-260 zł za metr bieżący, łącznie z przygotowaniem podłoża i zatarciem na gładko. W garażach z istniejącą posadzką o złym stanie często konieczne okazuje się skucie starej warstwy i wykonanie nowej na całej powierzchni, co winduje koszt do 3500-6000 zł.

Cennik samych bram bez napędu zaczyna się od 1800 zł za uchylną stalową w standardowym wymiarze, a kończy na 8500 zł za segmentówkę z panelami 42 mm i przekładkami termicznymi w rozmiarze niestandardowym. Napęd to osobny wydatek rzędu 1200-2800 zł z montażem, a zestaw fotokomórek i sygnalizacji świetlnej to dodatkowe 280-550 zł.

FAQ wplecione w kontekst

Przy nietypowych wymiarach otworu, na przykład 2800×2700 mm w garażu z 1975 roku, najskuteczniejszą drogą jest pomniejszenie otworu murowaniem do najbliższego rozmiaru produkcyjnego bramy. Zamawianie na wymiar podnosi cenę o 25-40%, a czas oczekiwania wydłuża się do 6-8 tygodni w porównaniu z 2-3 tygodniami dla standardu.

W ogrzewanym garażu kluczowe jest wyeliminowanie mostków termicznych na styku mur-profil bramy oraz zastosowanie progu z uszczelką EPDM. Sama brama segmentowa o współczynniku przenikania ciepła U ≤ 1,4 W/(m²·K) spełnia wymogi Warunków Technicznych 2021 dla przegród zewnętrznych, ale bez starannej izolacji ościeży cały efekt termiczny idzie na marne.

Renowacja starego garażu zaczyna się od sprawdzenia stanu nadproża, które w budynkach sprzed 1990 roku bywa podkute lub wykonane z płaskownika bez podparcia. Po jego wzmocnieniu lub wymianie można przystąpić do wyrównania ościeży, ułożenia nowej posadzki i doprowadzenia instalacji elektrycznej, a dopiero na końcu do montażu samej bramy.

Brama na dwa auta nie musi oznaczać jednego podwójnego skrzydła, bo znacznie wygodniejsza bywa para bram pojedynczych o szerokości 2200-2500 mm każda. Taki układ pozwala otwierać tylko jedno skrzydło przy wyjeździe jednego pojazdu, co obniża zużycie mechanizmu i skraca czas otwierania, a w razie awarii jednej bramy druga nadal funkcjonuje.

Koszty przygotowania otworu zamykają się zwykle w przedziale 800-3500 zł, ale przy gruntownym remoncie starego garażu potrafią dojść do 6000 zł. Warto je wkalkulować w budżet inwestycji już na etapie planowania, bo poprawki wykonywane po montażu bramy są trzykrotnie droższe niż te same prace zrobione od razu w suchym i pustym wnętrzu.

Dobór bramy do otworu podsumowanie

Wybór typu bramy zaczyna się od trzech twardych parametrów: wysokości nadproża, głębokości garażu i dostępnej przestrzeni bocznej. Dopiero po ich zweryfikowaniu wchodzi się w decyzje o izolacyjności, estetyce i napędzie, bo każdy typ bramy ma swoje minimum przestrzenne, którego nie da się obejść żadnymi zabiegami producenta.

Tolerancje pomiarowe ±5 mm dla wymiarów otworu i ±2 mm/m dla pionu ościeży to granice, po przekroczeniu których nawet najlepsza brama zacznie się klinować lub ścierać. Warto je potraktować jako wymóg bezwzględny, bo każdy milimetr luzu przekłada się na miesiące skróconej żywotności rolek i uszczelek.

Wylewka progowa, instalacja elektryczna i termoizolacja ościeży to trzy inwestycje, które najłatwiej pominąć, a jednocześnie najtrudniej nadrobić po zamontowaniu bramy. Zaplanowanie ich przed montażem obniża łączny koszt o 20-30% w porównaniu z poprawkami wykonywanymi na już działającej bramie.

Źródła i normy: PN-EN 13241-1 (wymagania dotyczące bram przemysłowych, handlowych i garażowych), PN-HD 60364 (instalacje elektryczne niskiego napięcia), Warunki Techniczne 2021 (Rozporządzenie Ministra Rozwoju z 2002 r. z późniejszymi zmianami), Eurokod 1 (obciążenia konstrukcji budowlanych), dokumentacja producentów systemów bramowych, cenniki Oferteo i RankingiOgrzewania.pl za rok 2024.
