Chcesz samodzielnie podłączyć oświetlenie schodowe? Oto jak!

Każdy, kto kiedykolwiek zsuwał się po ciemnych schodach w środku nocy, wie, jak bardzo potrafi irytować brak odpowiedniego oświetlenia na piętrze. Schodowe instalacje często sprawiają wrażenie zagmatwanych, a wizja samodzielnego podłączenia takiego systemu przeraża nawet doświadczonych majsterkowiczów. Tymczasem cały mechanizm opiera się na kilku precyzyjnych zasadach, które po zrozumieniu czynią cały proces zaskakująco przystępnym. Odpowiednie rozmieszczenie źródeł światła, właściwy dobór wyłączników dwukierunkowych oraz znajomość podstawowych reguł prowadzenia przewodów elektrycznych zmieniają to zadanie z karkołomnego w wykonalne. Chodzi o to, by instalacja działała bezawaryjnie przez lata, a nie tylko przez pierwszy tydzień od montażu.

• Wybór odpowiedniego włącznika schodowego
• Przygotowanie przewodów i rozmieszczanie lamp na schodach
• Schemat podłączenia oświetlenia schodowego krok po kroku
• Najczęstsze błędy przy podłączaniu oświetlenia schodowego
• Pytania i odpowiedzi dotyczące podłączenia oświetlenia schodowego

Wybór odpowiedniego włącznika schodowego

Włącznik schodowy, nazywany także dwukierunkowym, stanowi serce każdej instalacji oświetlenia tego typu. Jego zasada działania opiera się na możliwości przerwania obwodu w dwóch niezależnych punktach, co umożliwia sterowanie jednym źródłem światła z dwóch miejsc. W praktyce oznacza to, że światło na klatce schodowej zapala się zarówno na dole, jak i na górze, niezależnie od tego, który wyłącznik zostanie użyty. Ta symetria działania sprawia, że użytkownik nie musi wracać do punktu nego, by zgasić lampę po wejściu na piętro.

Na rynku dostępne są dwa podstawowe typy: klasyczne włączniki mechaniczne oraz nowoczesne wersje elektroniczne z funkcją czasowego opóźnienia. Pierwsze wymagają jedynie prawidłowego połączenia przewodów według schematu i działają natychmiast, bez żadnej konfiguracji. Drugie oferują dodatkową kontrolę światło gaśnie automatycznie po upływie ustawionego intervalu, co eliminuje ryzyko pozostawienia lampy włączonej na całą noc. Dla rodzin z dziećmi lub osób starszych warto rozważyć model z podświetleniem LED, które orientacyjnie wskazuje pozycję włącznika w ciemności.

Przy wyborze konkretnego modelu należy zwrócić uwagę na jego obciążalność prądową, wyrażoną w amperach. Standardowe włączniki domowe pracują przy obciążeniu do 10 amperów, co przy napięciu 230 V pozwala na obsługę źródeł światła o mocy do 2300 watów. W przypadku instalacji z wieloma lampami LED suma ich mocy rzadko przekracza kilkaset watów, zatem margines bezpieczeństwa pozostaje komfortowy. Warto jednak sprawdzić, czy producent określił minimalne obciążenie niektóre elektroniczne modele wymagają podłączenia odbiornika o określonej mocy, by funkcja czasowa działała poprawnie.

Zobacz także Jak podłączyć czujnik ruchu do oświetlenia schodowego

Montaż włącznika schodowego wymaga zastosowania dwóch sztuk tego samego modelu w jednym obwodzie. Mieszanie różnych typów na przykład mechanicznego z elektronicznym może prowadzić do nieprzewidywalnego zachowania układu, w tym samoczynnego gaszenia światła w nieoczekiwanych momentach. Przed zakupem warto dokładnie sprawdzić instrukcję producenta, która precyzyjnie określa, czy dany włącznik może pracować w konfiguracji schodowej, czy też jest przeznaczony wyłącznie do standardowego obwodu pojedynczego.

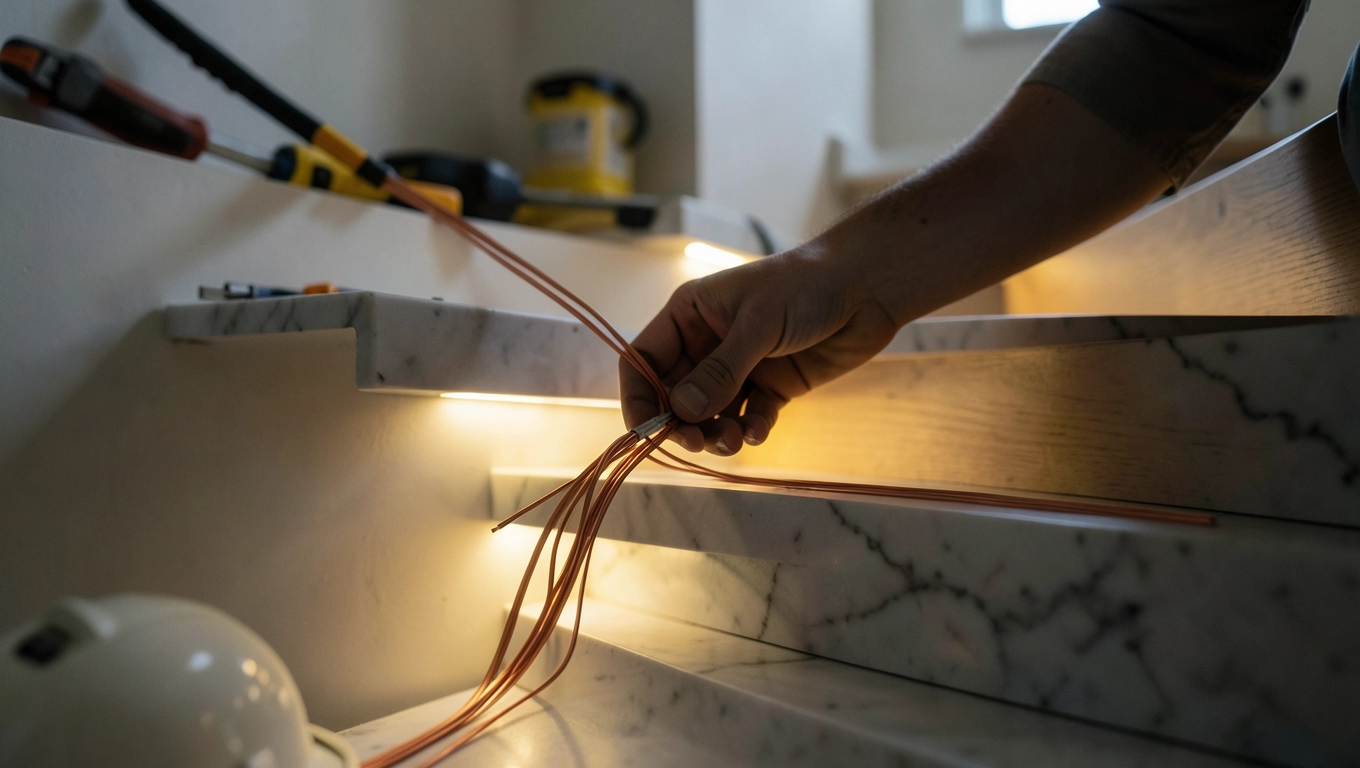

Przygotowanie przewodów i rozmieszczanie lamp na schodach

Przed przystąpieniem do jakichkolwiek prac elektrycznych należy bezwzględnie odłączyć zasilanie w rozdzielnicy głównej. Bezpieczeństwo podczas instalacji schodowego systemu oświetlenia zależy przede wszystkim od tego, czy napięcie sieciowe zostanie wyłączone we wszystkich przewodach prowadzących do obwodu. Weryfikację braku napięcia przeprowadza sięPróbnik bezdotykowy, ponieważ tradycyjne próbniki z neonówką mogą dawać fałszywie ujemny wynik przy niskim napięciu w sąsiednich przewodach.

Standardowa instalacja schodowa wymaga prowadzenia trzech żył w przewodzie zasilającym: fazy, neutralnego i ochronnego. W starym budownictwie, gdzie stosowano jeszcze przewody dwużyłowe, konieczna jest modernizacja całego odcinka do trójżyłowego standardu zgodnego z normą PN-HD 60364. Brak przewodu ochronnego w obwodzie oświetleniowym stanowi poważne naruszenie przepisów bezpieczeństwa i może skutkować odmową odbioru instalacji przez inspektora budowlanego. Nowe przewody najlepiej prowadzić w peszelach karbowanych, które umożliwiają ewentualną wymianę bez kucia ścian.

Przeczytaj również o Jak podłączyć oświetlenie schodowe z czujnikiem ruchu

Odpowiednie rozmieszczenie lamp na schodach determinuje komfort użytkowania oraz zużycie energii elektrycznej. Optymalna wysokość mocowania opraw wynosi około 15 centymetrów nad powierzchnią stopnia, co zapewnia równomierne doświetlenie całej płaszczyzny chodzenia bez oślepiania osób idących wyżej. Przy schodach prostych jedno rząd źródeł światła umieszczony centralnie nad biegiem w zupełności wystarcza. Schody kręcone wymagają indywidualnego rozplanowania, gdzie każdy stopień otrzymuje własne źródło światła zamontowane w bocznej balustradzie lub w jej bezpośrednim sąsiedztwie.

Stopień ochrony IP44 stanowi minimum dla opraw montowanych w pobliżu schodów, szczególnie gdy klatka schodowa znajduje się w strefie podwyższonej wilgotności. Parametr ten oznacza, że obudowa lampy zabezpiecza wnętrze przed bryzgami wody ze wszystkich kierunków oraz przed dostępem ciał stałych o średnicy powyżej 1 milimetra. W praktyce ochrona ta wystarcza, by zamontować oprawę w pobliżu przedpokoju czy holu wejściowego, gdzie ryzyko kontaktu z wilgocią jest ograniczone. W piwnicach i garażach, gdzie wilgotność powietrza bywa wyższa, warto rozważyć modele o klasie IP54 lub wyższej.

Rodzaje opraw oświetleniowych do zastosowania na schodach

Wybór konkretnego typu oprawy wpływa zarówno na estetykę wnętrza, jak i na koszty eksploatacji instalacji przez długie lata. Lampy wiszące sprawdzają się w przestronnych klatkach schodowych z wysokimi sufitem, gdzie stanowią dominantę wizualną i zapewniają rozproszone światło w całym pomieszczeniu. Plafony natomiast montowane bezpośrednio przy suficie zajmują minimalną przestrzeń i sprawdzają się w niskich wnętrzach, gdzie każdy centymetr wysokości jest na wagę złota.

Zobacz także Jak Podłączyć Oświetlenie Schodowe Z Dwoma Czujnikami Ruchu

Kinkiety ścienne z regulowanym ramieniem umożliwiają kierowanie strumienia świetlnego dokładnie tam, gdzie jest aktualnie potrzebny. Ta elastyczność sprawia, że użytkownik może indywidualnie dostosować oświetlenie do swoich preferencji, zmieniając kąt padania światła bez konieczności przebudowy instalacji. Szklane klosze w kolorach szałwii, brązu czy czerni pozwalają wkomponować oświetlenie schodowe w istniejącą aranżację wnętrza, tworząc spójny charakter przestrzeni.

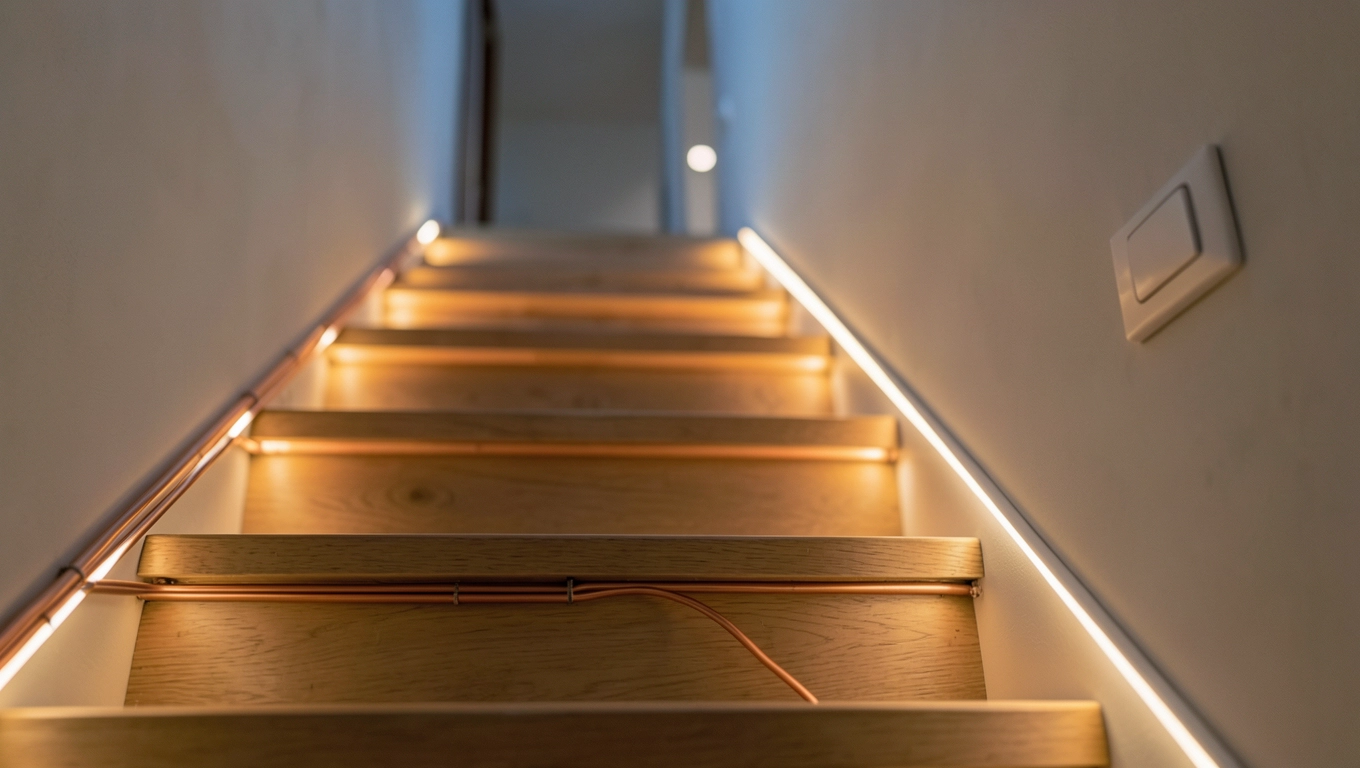

Schemat podłączenia oświetlenia schodowego krok po kroku

Podłączenie oświetlenia schodowego rozpoczyna się od identyfikacji żył w przewodzie doprowadzonym do pierwszego włącznika. Standardowe oznaczenia kolorystyczne stosowane w Polsce to: brązowy lub czarny dla fazy, niebieski dla przewodu neutralnego oraz żółto-zielony dla ochronnego. Po zlokalizowaniu tych żył przystępuje się do podłączenia ich do zacisków włącznika zgodnie ze schematem producenta, który zwykle znajduje się na odwrocie obudowy lub w dołączonej instrukcji.

W konwencjonalnym obwodzie schodowym faza doprowadzona jest do zacisku wspólnego pierwszego włącznika, skąd poprzez zaciski przełączne przewód trafia do zacisku wspólnego drugiego włącznika, a stamtąd do źródła światła. Przewód neutralny prowadzi bezpośrednio do lampy, omijając oba wyłączniki, podobnie jak przewód ochronny łączący obudowę oprawy z listwą uziemiającą w puszce montażowej. Ta pozorna komplikacja wynika z faktu, że włączniki dwukierunkowe nie przerywają samego obwodu zerowego ani ochronnego.

Każdy zacisk włącznika schodowego posiada oznaczenie literowe lub numeryczne, które precyzyjnie definiuje jego funkcję w obwodzie. Zaciski oznaczone literą L lub cyfrą 1 oznaczają wejście fazy, natomiast zaciski L1 i L2 stanowią wyjścia przełączne to właśnie między nimi płynie prąd w stanie zamknięcia obwodu. Pomyłka w podłączeniu tych zacisków skutkuje brakiem reakcji lampy na przełączanie lub jej stałym świeceniem bez możliwości zgaszenia.

Po wykonaniu wszystkich połączeń przewody należy zabezpieczyć w puszce montażowej za pomocą dławików lub taśmy izolacyjnej, a następnie zamontować włącznik w puszce podtynkowej. Dociskanie włącznika realizuje się śrubami do puszki, unikając nadmiernego momentu obrotowego, który mógłby uszkodzić delikatne zaczepy plastikowej obudowy. Ostatnim etapem jest włączenie zasilania i weryfikacja poprawności działania obu włączników każde przełączenie powinno zmieniać stan lampy na przeciwny.

Integracja czujnika ruchu z instalacją schodową

Dodanie czujnika ruchu do instalacji schodowej zwiększa komfort użytkowania i obniża rachunki za energię elektryczną, ponieważ światło świeci wyłącznie wtedy, gdy ktoś faktycznie korzysta ze schodów. Czujniki dostępne na rynku dzielą się na pasywne podczerwieni, które reagują na zmiany temperatury otoczenia, oraz aktywne mikrofalowe, które wysyłają fale radiowe i analizują ich odbicie. Te pierwsze sprawdzają się lepiej w zamkniętych przestrzeniach, gdzie nie ma ruchu powietrza ani przeciągów zakłócających odczyt.

Montaż czujnika ruchu wymaga wprowadzenia dodatkowego przewodu do obwodu lub zastosowania modelu autonomicznego, który wkręca się bezpośrednio w gwint żarówki. Ta druga opcja, choć prostsza w instalacji, znacząco ogranicza moc obsługiwanych źródeł światła i nie współpracuje z lampami LED o niskim poborze mocy. Profesjonalne rozwiązanie zakłada zainstalowanie czujnika w puszce pod włącznikiem, gdzie moduł elektroniki zajmuje miejsce standardowego mechanizmu, a czujnik optyczny wystaje ponad powierzchnię ściany.

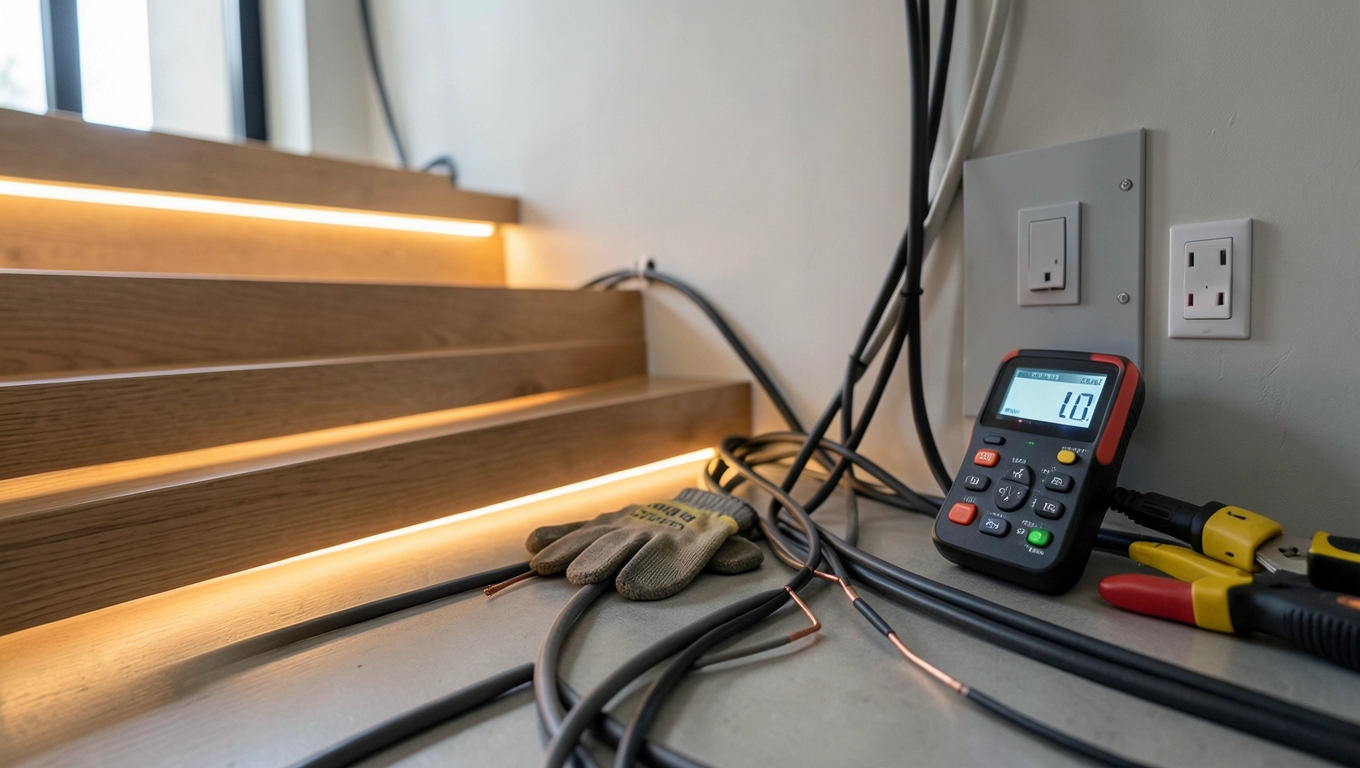

Najczęstsze błędy przy podłączaniu oświetlenia schodowego

Pierwszym i najniebezpieczniejszym błędem jest pomijanie wyłączenia napięcia w całym obwodzie przed rozpoczęciem jakichkolwiek prac przy przewodach elektrycznych. Weryfikacja braku napięcia Próbnikiem powinna być przeprowadzona dwukrotnie: przed rozpoczęciem rozbiórki istniejących elementów oraz przed wykonaniem nowych połączeń. W starszych instalacjach, gdzie stosowano system TN-C bez rozdzielenia przewodów neutralnego i ochronnego, ryzyko porażenia prądem jest szczególnie wysokie ze względu na możliwość pojawienia się napięcia na obudowie metalowych elementów.

Drugim częstym niedopatrzeniem jest stosowanie przewodów o niewystarczającym przekroju. Dla obwodów oświetleniowych minimalny przekrój żyły miedzianej wynosi 1,5 milimetra kwadratowego, co przy długości instalacji przekraczającej 20 metrów może wymagać zwiększenia do 2,5 milimetra kwadratowego. Zbyt cienki przewód generuje nadmierne straty mocy na oporności własnej, co objawia się przygasaniem lamp LED przy ich włączeniu lub nagrzewaniem się izolacji przewodu podczas długotrwałego obciążenia.

Błędne łączenie zacisków przełącznych między włącznikami stanowi trzecią grupę problemów, która objawia się niemożnością zgaszenia światła z jednego z punktów sterowania. W takiej sytuacji lampę można wyłączyć jedynie z jednego włącznika, podczas gdy drugi działa wyłącznie jako włącznik załączający. Diagnoza polega na sprawdzeniu ciągłości obwodu między zaciskami L1 obu włączników oraz między zaciskami L2 obie linie muszą być połączone ciągłym przewodem bez przerw.

Stosowanie puszek montażowych o zbyt małej głębokości utrudnia prawidłowe ułożenie przewodów i zwiększa ryzyko ich uszkodzenia mechanicznego. Minimalna głębokość puszki dla włącznika schodowego powinna wynosić 40 milimetrów, przy czym standardowe puszki podtynkowe mają zwykle od 35 do 45 milimetrów. Przy dużej liczbie przewodów lub zastosowaniu włączników elektronicznych z dodatkowymi modułami warto zainstalować puszki głębokie o głębokości 60 milimetrów, które zapewniają komfortową przestrzeń roboczą.

Ostatnim błędem wartym uwagi jest ignorowanie luzów technologicznych przy prowadzeniu przewodów w peszelach karbowanych. Przewód elektryczny pod wpływem zmian temperatury kurczy się i rozszerza, dlatego przy długościach przekraczających 10 metrów należy pozostawić rezerwę około 5 procent długości na swobodne przesuwanie się izolacji. Brak takiego zapasu może prowadzić do wyciągania żył z zacisków przy wielokrotnych cyklach grzewczo-chłodniczych.

Połączenie oświetlenia schodowego samodzielnie jest zadaniem wymagającym precyzji, ale wykonalnym przy zachowaniu podstawowych zasad bezpieczeństwa elektrycznego i znajomości kilku technicznych niuansów. Warto jednak pamiętać, że każda instalacja po zakończeniu prac powinna zostać zweryfikowana przez uprawnionego elektryka posiadającego certyfikat kwalifikacyjny do pracy przy urządzeniach elektroenergetycznych w zakresie eksploatacji. Taka weryfikacja kosztuje niewiele w porównaniu z ryzykiem awarii czy, co gorsza, wypadku, a protokół odbioru stanowi wymagany dokument przy ewentualnej later sprzedaży nieruchomości.

Pytania i odpowiedzi dotyczące podłączenia oświetlenia schodowego
