Jak podłączyć oświetlenie schodowe? Schemat, który pokochasz w 2026

Wielu właścicieli domów staje przed dylematem, jak przemienić ciemne, niebezpieczne schody w elegancką i funkcjonalną przestrzeń. Rezygnacja z oświetlenia schodowego to błąd, który kosztuje później znacznie więcej zarówno w ryzyku urazu, jak i straconej estetyce wnętrza. Tymczasem prawidłowe podłączenie takiego układu nie wymaga specjalistycznych umiejętności, jeśli tylko zrozumie się kilka podstawowych zasad elektrotechnicznych. Schemat oświetlenia schodowego opiera się na sprawdzonych rozwiązaniach, które działają niezawodnie od dekad, a nowoczesne taśmy LED dodają temu komfort i energooszczędność. Przygotowałem dla ciebie kompletny przewodnik, który prowadzi od wyboru przewodów, przez konfigurację włączników, aż po montaż i typowe pułapki.

• Potrzebne przewody i elementy do instalacji
• Schemat podłączenia włącznika schodowego
• Montaż taśmy LED na schodach krok po kroku
• Najczęstsze błędy przy podłączaniu oświetlenia schodowego
• Pytania i odpowiedzi dotyczące podłączenia oświetlenia schodowego

Potrzebne przewody i elementy do instalacji

Podstawą każdej instalacji schodowej są trzy przewody, które tworzą logiczny obwód sterujący światłem z dwóch punktów. Przewód liniowy (często nazywany powrotnym) biegnie bezpośrednio od źródła zasilania do pierwszego włącznika, natomiast dwa przewody korespondencyjne łączą oba włączniki między sobą, umożliwiając przekazywanie sygnału. W starszych instalacjach spotyka się przewody z miedzi o przekroju 1,5 mm², co w zupełności wystarcza do obciążeń generowanych przez nowoczesne taśmy LED o mocy rzędu 10-15 watów na metr bieżący. Jeśli planujesz dłuższy odcinek schodów, rozważ przekrój 2,5 mm², który zmniejsza spadki napięcia na dłuższych trasach kablowych.

Prócz przewodów elektrycznych niezbędny będzie zasilacz LED o napięciu wyjściowym 12V DC lub 24V DC, dobrany do łącznej mocy taśmy z minimum 20-procentowym zapasem mocy. Zasilacz montuje się najczęściej w pobliskiej rozdzielni lub w dedykowanej puszce montażowej, przy czym jego obudowa musi zapewniać swobodny przepływ powietrza chłodzącego. Warto zwrócić uwagę na parametr PFC (Power Factor Correction) urządzenia z wysokim PFC generują mniej zakłóceń harmonicznych w sieci domowej, co ma znaczenie przy współdzieleniu obwodu z lub innymi wrażliwymi urządzeniami elektronicznymi.

Jeśli zależy ci na automatycznym uruchamianiu światła, potrzebujesz czujki ruchu PIR (Passive Infrared), która wykrywa zmiany temperatury w polu widzenia i zwiera obwód sterujący. Czujki tego typu mają zasięg regulowany w zakresie 2-8 metrów i kąt detekcji od 90 do 180 stopni, co pozwala optymalnie pokryć strefę ruchu na schodach. Modele z wyjściem relayowym (przekaźnikowym) współpracują bezpośrednio z tradycyjnymi włącznikami schodowymi, natomiast wersje z wyjściem tranzystorowym wymagają dodatkowego modułu interfejsowego.

Zobacz także Jak podłączyć czujnik ruchu do oświetlenia schodowego

W przypadku podwójnego sterowania z góry i z dołu schodów konieczny jest włącznik schodowy (potocznie nazywany krzyżowym), który w przeciwieństwie do zwykłego włącznika posiada cztery zaciski zamiast dwóch. Jego mechanizm wewnętrzny przestawia styki w sposób umożliwiający zamknięcie obwodu niezależnie od tego, który przycisk zostanie naciśnięty jako ostatni. Przy wyborze włącznika zwróć uwagę na jego obciążalność standardowe modele obsługują do 10 amperów, co przy napięciu 230V AC daje margines bezpieczeństwa dla większości instalacji domowych.

Schemat podłączenia włącznika schodowego

Klasyczny schemat oświetlenia schodowego z dwoma włącznikami opiera się na zasadzie działania przetwornicy bistabilnej każde naciśnięcie przycisku zmienia stan obwodu na przeciwny. Przewód fazowy (L) doprowadza się do zacisku wspólnego pierwszego włącznika, skąd poprzez jeden z przewodów korespondencyjnych sygnał dociera do zacisku wejściowego drugiego włącznika. Zacisk wyjściowy drugiego włącznika łączy się bezpośrednio z wejściem zasilacza LED lub przewodem idącym do oprawy oświetleniowej. Przewody korespondencyjne tworzą zamknięty obwód, który reaguje na zmianę pozycji styków w dowolnym z włączników.

Przy montażu w puszce elektrycznej o głębokości 60 mm trzeba zadbać o odpowiedni promień gięcia przewodów, aby izolacja nie uległa uszkodzeniu. Minimalny promień gięcia dla przewodu YDY 3×1,5 mm² wynosi sześciokrotność średnicy samego przewodu, co przy średnicy około 4 mm daje promień nie mniejszy niż 24 mm. Zbyt ostre zagięcia prowadzą do mikropęknięć izolacji, które ujawniają się dopiero po latach eksploatacji, stąd warto poświęcić chwilę na staranne ułożenie kabli przed zamontowaniem .

Przeczytaj również o Jak podłączyć oświetlenie schodowe z czujnikiem ruchu

W instalacjach z czujką ruchu schemat ulega modyfikacji czujka PIR włącza się równolegle do obwodu sterowanego przez włączniki, tworząc alternatywną ścieżkę przepływu prądu. Gdy czujka wykryje ruch, jej przekaźnik zwiera obwód, lampy świecą niezależnie od pozycji włączników. Po ustawionym czasie opóźnienia (zazwyczaj regulowanym w zakresie 10 sekund do 10 minut) przekaźnik rozłącza obwód, przywracając kontrolę włącznikom manualnym. Taka konfiguracja sprawia, że oświetlenie schodowe działa zarówno w trybie automatycznym, jak i ręcznym, co znacząco podnosi komfort użytkowania.

Przy sterowaniu podwójnym z wykorzystaniem włącznika krzyżowego (podwójnego) schemat nieco się komplikuje, ponieważ potrzebne są aż trzy włączniki rozmieszczone na różnych poziomach schodów. Włącznik krzyżowy montuje się pomiędzy dwoma zwykłymi włącznikami schodowymi i pełni funkcję przekaźnika kierunkowego przestawia on obwód w taki sposób, że każde kolejne naciśnięcie zmienia przebieg sygnału między przewodami korespondencyjnymi. Dzięki temu sterowanie światłem z trzech punktów działa bezawaryjnie, a użytkownik może włączyć lub wyłączyć oświetlenie z dowolnego miejsca na klatce schodowej.

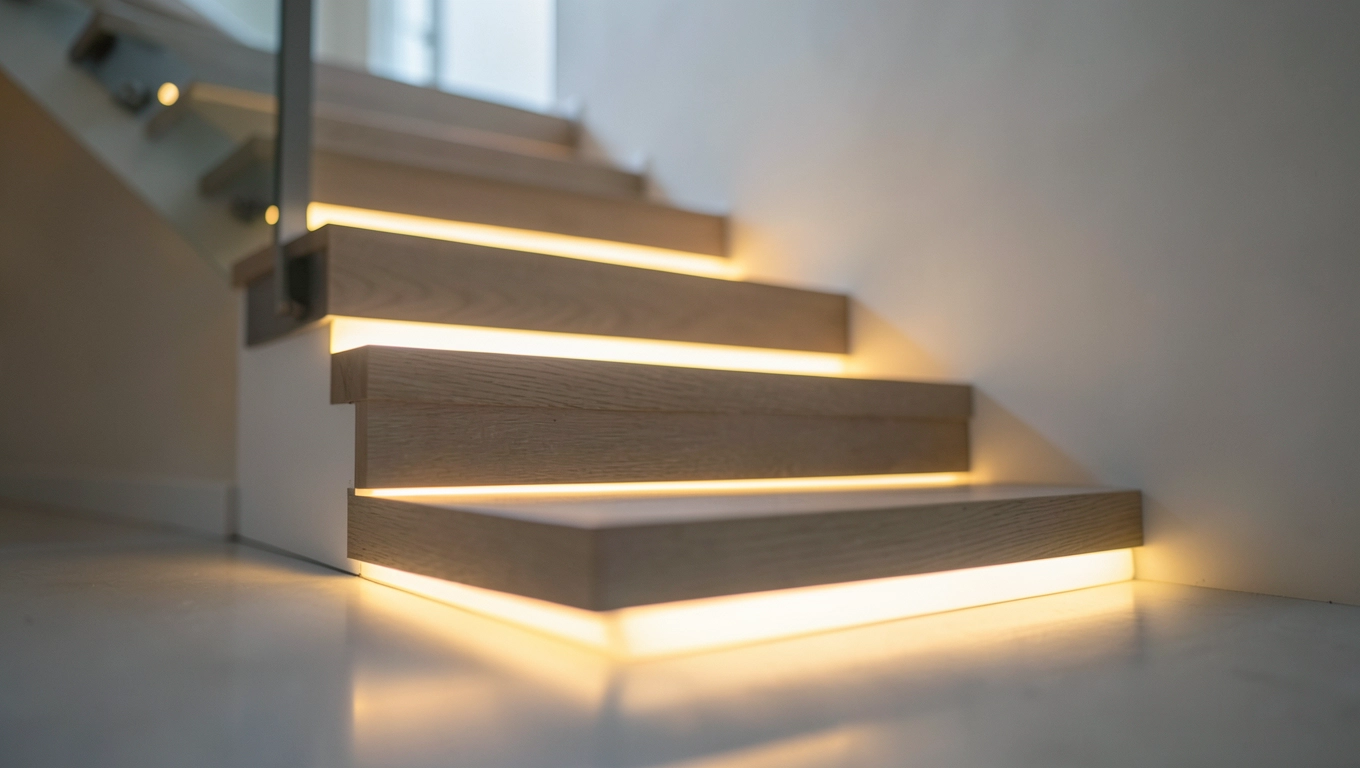

Montaż taśmy LED na schodach krok po kroku

Przed przystąpieniem do montażu taśmy LED należy precyzyjnie wymierzyć długość każdego stopnia, uwzględniając dodatkowe 2-3 cm zapasu na ewentualne korekty. Taśmy LED sprzedawane są w rolkach o długości 5 metrów, lecz można je ciąć w wyznaczonych punktach zazwyczaj co 5 cm (dla taśm 12V) lub co 10 cm (dla taśm 24V). Każdy segment cięcia posiada wyraźnie oznaczone zaciski miedziane (plus i minus), które służą do lutowania przewodów łączących. Niefachowe cięcie w połowie diody skutkuje nierównomiernym świeceniem i trudnymi do usunięcia przebarwieniami.

Zobacz także Jak Podłączyć Oświetlenie Schodowe Z Dwoma Czujnikami Ruchu

Miejsce montażu taśmy na schodach determinuje kąt padania światła i efekt wizualny najpopularniejsze są dwa warianty: montowanie taśmy w wąskiej szczelinie podstopnic lub przy krawędzi stopnia tuż pod powierzchnią bieżnika. Wariant pierwszy tworzy delikatną poświatę na ścianie, która wizualnie powiększa przestrzeń klatki schodowej, lecz wymaga frezowania rowka o głębokości minimum 5 mm w celu schowania taśmy i zapewnienia odpowiedniego odprowadzania ciepła. Wariant drugi, przy krawędzi stopnia, generuje mocniejsze bezpośrednie światło na powierzchni schodów, lecz taśma powinna być osłonięta profilem aluminiowym, który pełni funkcję radiatora i chroni diody przed mechanicznym uszkodzeniem.

Profile aluminiowe LED montuje się za pomocą dedykowanych wsporników mocujących lub dwustronnej taśmy piankowej o wysokiej przyczepności. Przed przyklejeniem profilu powierzchnię schodów należy odtłuścić alkoholem izopropylowym, który eliminuje tłuste zabrudzenia bez pozostawiania śladów. Temperatura podłoża podczas montażu powinna wynosić minimum 15°C w niższych temperaturach klej akrylowy traci przyczepność i taśma może odpaść już po kilku dniach eksploatacji. Po przyklejeniu profilu aluminium zapewnia skuteczny odprowadzenie ciepła z diod, co wydłuża żywotność taśmy nawet do 50 000 godzin pracy ciągłej.

Podłączenie elektryczne taśmy do zasilacza realizuje się poprzez złącze DC 5,5×2,1 mm lub bezpośrednie lutowanie przewodów do punktów lutowniczych na końcu taśmy. Przewody łączące powinny mieć przekrój dostosowany do długości trasy przy odległości do 5 metrów wystarczy przewód 2×0,75 mm², natomiast przy dłuższych odcinkach (5-10 metrów) zaleca się 2×1,5 mm², aby zminimalizować spadek napięcia. Spadek napięcia o więcej niż 5% objawia się widoczną różnicą jasności między początkowym a końcowym fragmentem taśmy, co psuje efekt wizualny i świadczy o niedopasowaniu przekroju przewodów.

Po zmontowaniu całego układu przeprowadza się próbę funkcjonalną, uruchamiając oświetlenie z każdego punktu sterowania. Podczas testu warto sprawdzić, czy czujka ruchu prawidłowo aktywuje światło przy wejściu na schody z obu stron, oraz czy czas opóźnienia wyłączenia odpowiada preferencjom domowników. Jeśli używasz ściemniacza (dimmera) współpracującego z taśmą PWM, przetestuj płynność regulacji jasności w całym zakresie gwałtowne skoki jasności świadczą o niezgodności sygnału sterującego lub niskiej jakości samego ściemniacza.

Najczęstsze błędy przy podłączaniu oświetlenia schodowego

Pierwszym i najczęściej popełnianym błędem jest pomylenie przewodów korespondencyjnych w puszce włącznika schodowego, co skutkuje brakiem reakcji obwodu na naciśnięcie przycisku. W takiej sytuacji światło nie zapala się w ogóle lub świeci stale, niezależnie od pozycji włączników. Diagnoza polega na sprawdzeniu ciągłości obwodu miernikiem w trybie omomierza prawidłowy obwód schodowy powinien wykazywać rezystancję bliską zeru między zaciskami wyjściowymi obu włączników po ustawieniu ich w pozycji zamkniętej. Warto oznaczyć przewody kolorowymi koszulkami termokurczliwymi przed zamknięciem puszki, co eliminuje ryzyko pomyłki podczas przyszłych prac konserwacyjnych.

Drugim poważnym błędem jest niedostateczne zabezpieczenie przewodów przed wilgocią w miejscach narażonych na kontakt z wodą schody przy wejściu do domu czy przy łazienkach na piętrze często ulegają zawilgoceniu. Wilgoć wnikająca do puszki elektrycznej powoduje korozję styków i stopniowe osłabienie połączenia, co objawia się migotaniem światła, a w skrajnych przypadkach zwarciem prowadzącym do zadziałania bezpiecznika. Rozwiązaniem jest zastosowanie puszek hermetycznych IP44 lub wyższych oraz uszczelnienie wejść kablowych silikonem dekarskim przed finalnym zamknięciem instalacji.

Trzeci błąd dotyczy nieprawidłowego doboru mocy zasilacza zbyt mały zasilacz przegrzewa się i skraca żywotność zarówno własną, jak i podłączonej taśmy LED. Zasilacz pracujący blisko granicy swojej mocy nominalnej generuje podwyższoną temperaturę obudowy, która przy braku wentylacji może przekroczyć 70°C, prowadząc do degradacji kondensatorów elektrolitycznych wewnątrz urządzenia. Efektem jest stopniowy spadek napięcia wyjściowego, widoczny jako przyciemnienie światła po kilku miesiącach użytkowania. Zasilacz powinien być dobrany z zapasem minimum 20% względem sumarycznego poboru mocy wszystkich podłączonych taśm LED.

Czwartym błędem jest montaż taśmy LED bez profilu radiatorowego na drewnianych stopniach, co prowadzi do przegrzewania diod i odkształcania się drewna pod wpływem ciepła. Drewno laminowane jest szczególnie wrażliwe na temperaturę powyżej 60°C pod wpływem długotrwałego nagrzewania warstwa klejowa traci przyczepność, a płyta stopnia może się wygiąć. Taśmy LED o mocy przekraczającej 15 W na metr bieżący absolutnie wymagają aluminiowego profilu , który odprowadza ciepło do powietrza otoczenia i stabilizuje temperaturę pracy diod w bezpiecznym zakresie 30-45°C.

Piątym błędem, często niedostrzeganym, jest ignorowanie kierunku przepływu prądu na taśmie LED, co skutkuje nierównomiernym świeceniem przy długich odcinkach. Taśmy jednokolorowe LED działają niezależnie od kierunku podłączenia, lecz taśmy RGB (wielokolorowe) wymagają prawidłowej polaryzacji odwrócenie plusa z minusem może uszkodzić kontroler lub spowodować nieprawidłowe wyświetlanie kolorów. Przy instalacji taśm RGB z kontrolerem należy zawsze sprawdzić oznaczenia na złączu (GND, +12V, R, G, B) i upewnić się, że przewody są podłączone zgodnie ze schematem producenta przed pierwszym uruchomieniem.
