Podłączenie wyłączników schodowych – praktyczny przewodnik

Stajesz przed klatką schodową, w której światło gaśnie w najmniej oczekiwanym momencie, a Ty zostajesz po ciemku pomiędzy kondygnacjami. Problem jest prosty: jeden włącznik nie wystarczy, by komfortowo sterować oświetleniem w dwóch punktach. Potrzebujesz rozwiązania, które pozwoli Ci zapalać i gasnąć lampę z góry i z dołu schodów bez konieczności schodzenia po omacku. Okazuje się, że podłączenie wyłączników schodowych to zadanie, które można wykonać samodzielnie, pod warunkiem, że rozumiesz, jak przepływa prąd przez obwód dwukierunkowy i dlaczego izolacja przewodów ma znaczenie nie tylko dla bezpieczeństwa, ale i dla trwałości całego systemu oświetlenia.

• Schemat połączeń wyłączników schodowych
• Wymagane przewody i ich oznaczenia
• Montaż wyłącznika schodowego w puszce elektrycznej
• Podłączenie lampy do wyłączników schodowych
• Testowanie i weryfikacja działania instalacji
• Podłączenie wyłączników schodowych Pytania i odpowiedzi

Schemat połączeń wyłączników schodowych

Zasada działania wyłącznika schodowego opiera się na prostej prawdzie: prąd może płynąć do lampy dwiema alternatywnymi drogami, a pozycja każdego z dwóch łączników decyduje o tym, którą trasę aktualnie wybierze. Każdy z wyłączników jest urządzeniem jednobiegunowym dwustronnym, co oznacza, że ma jeden zacisk wspólny (COM) oraz dwa zaciski robocze oznaczone najczęściej jako L1 i L2. Kiedy oba wyłączniki ustawione są w tej samej pozycji, obwód zostaje zamknięty i lampa świeci. Kiedy ustawienie jest różne, jeden z przewodów roboczych przestaje przewodzić i obwód pozostaje otwarty.

W praktyce wygląda to tak: przewód fazowy (L) podłączasz do zacisku wspólnego pierwszego wyłącznika, a fazę wyjściową do lampy montujesz na zacisku wspólnym drugiego wyłącznika. Następnie łączysz zaciski L1 obu wyłączników jednym przewodem, a zaciski L2 drugim. Ta para przewodów nazywana jest popularnie „przewodami podróżnymi", ponieważ to przez nie prąd „podróżuje" do lampy w zależności od aktualnej konfiguracji łączników. Przewód neutralny (N) i ochronny (PE) prowadzisz bezpośrednio do lampy, omijając wyłączniki, ponieważ nie wymagają one rozdziału.

Schemat ideowy, który warto mieć przed oczami podczas całego procesu instalacji, pokazuje dwa wyłączniki zamontowane na początku i końcu ciągu schodowego, lampę oświetlającą całą klatkę oraz wszystkie przewody łączące te elementy. Kolorystyka przewodów zgodna z normą PN-HD 60364: brązowy lub czarny dla fazy, niebieski dla neutralnego, żółto-zielony dla ochronnego. Dla własnego bezpieczeństwa warto dodać, że w starszych instalacjach można spotkać inne oznaczenia kolorystyczne zawsze należy zweryfikować przewody miernikiem przed rozpoczęciem jakichkolwiek prac.

Dowiedz się więcej o Wyłącznik schodowy jak podłączyć

Jeśli klatka schodowa ma więcej niż jedno piętro, schemat pozostaje identyczny dla każdej pary wyłączników, ale warto rozważyć zastosowanie wyłączników krzyżowych włączyanych pomiędzy nimi. Pozwalają one na sterowanie lampą z trzech lub więcej punktów, co jest szczególnie przydatne w budynkach wielorodzinnych, gdzie korytarze ciągną się przez kilka kondygnacji.

Nie można pominąć kwestii wyboru samego typu wyłącznika schodowego. Dostępne są modele podtynkowe i natynkowe, a wybór zależy od tego, czy masz dostęp do wnętrza ściany i możliwość kucia bruzd. W nowych instalacjach standardem są wyłączniki podtynkowe, które po zamontowaniu wyglądają estetycznie i nie odstają od powierzchni ściany. W przypadku instalacji nadsypowej, na przykład w piwnicy lub garażu, wyłącznik natynkowy jest rozwiązaniem szybszym i mniej inwazyjnym.

Wymagane przewody i ich oznaczenia

Dla obwodu oświetleniowego z wyłącznikami schodowymi minimalnym wymaganiem jest kabel trójżyłowy. Przewód NYM-O 3×1,5 mm² sprawdza się doskonale w zastosowaniach domowych, ponieważ jego przekrój wystarcza do obciążenia do 10-16 amperów, a tym samym do zasilania lamp LED o mocy sumarycznej dochodzącej do kilku kilowatów. W przypadku metalowej oprawy oświetleniowej, gdzie obudowa wymaga uziemienia, konieczne jest użycie kabla czterożyłowego i odpowiedniego wyłącznika z trzema zaciskami roboczymi.

Dowiedz się więcej o Czy wyłącznik krzyżowy można podłączyć jako schodowy

Przewody oznaczane są zgodnie z normą PN-EN 60446: kolor niebieski przypisany jest przewodowi neutralnemu, który nie niesie potencjału względem ziemi, lecz zamyka obwód po stronie lampy. Żółto-zielony to przewód ochronny PE, który w przypadku wyłącznika schodowego nie jest podłączany do samego łącznika, lecz do metalowej obudowy lampy, chroniąc użytkownika przed porażeniem w sytuacji awarii izolacji. Brązowy lub czarny przewód fazowy L to ten, który dostarcza napięcie do wyłącznika i wymaga szczególnej uwagi podczas montażu.

Zaciski w wyłączniku schodowym wymagają odpowiedniego przygotowania końcówki przewodu. Izolacja powinna być zdjęta na długości około 10-12 mm, a sam przewód nie może mieć widocznych uszkodzeń mechanicznych ani rdzy. Skrętka żył musi być zaciśnięta tak, aby żadna pojedyncza żyła nie wystawała poza obrys zacisku, ponieważ w przeciwnym razie istnieje ryzyko zwarcia między sąsiednimi zaciskami.

Wybór długości przewodów to kwestia, którą warto przemyśleć przed zakupem kabla. Zmierz odległość między puszkami wyłączników, dodaj rezerwę około 20-30 cm na każdą stronę na wyprofilowanie przewodów w puszce, a następnie dolicz odległość do lampy. Lepiej kupić przewód z zapasem niż później łączyć go dodatkową mufą, która zwiększa rezystancję obwodu i stanowi potencjalne miejsce przegrzewania.

Może Cię zainteresować też ten artykuł Jak podłączyć wyłącznik schodowy schemat

Jeśli planujesz modernizację istniejącej instalacji, sprawdź stan existing przewodów. Stare kable z aluminium wymagają innego podejścia niż nowe miedziane ich parametry elektryczne są gorsze, a połączenia aluminium z miedzią w miejscu styku ulegają korozji galwanicznej. W takim przypadku konieczne może być wymienienie całego odcinka przewodów, co znacząco podnosi koszt przedsięwzięcia, ale gwarantuje bezpieczeństwo przez kolejne dekady.

Montaż wyłącznika schodowego w puszce elektrycznej

Przed przystąpieniem do jakiejkolwiek pracy fizycznej odłącz zasilanie w rozdzielni głównej. To nie jest formalność to absolutna podstawa bezpieczeństwa. Wyłącz odpowiedni bezpiecznik obwodu oświetleniowego, a najlepiej wyłącz cały prąd w mieszkaniu, jeśli masz pewność, że obwód lampy nie jest zasilany z oddzielnego bezpiecznika. Po odłączeniu napięcia użyj próbnika bezdotykowego, aby upewnić się, że w przewodach nie ma potencjału.

Teraz zajmij się przygotowaniem puszki elektrycznej. Standardowa puszka podtynkowa ma głębokość 40-60 mm, a wybór zależy od liczby przewodów, które musisz w niej umieścić. Przy dwóch przewodach podróżnych, przewodzie fazowym i ewentualnie przewodzie ochronnym puszka 50-mm głębokości zapewnia wystarczającą przestrzeń na wygodne uformowanie zwojów. Wsuń przewody przez otwory w puszce, pozostawiając około 15 cm zapasu w środku to ułatwi późniejsze manipulacje podczas podłączania zacisków.

Podłączenie fazy do zacisku wspólnego wyłącznika wymaga precyzji. Włóż owinięty owijką koniec przewodu brązowego pod śrubę zaciskową i dokręć z wyczuciem zbyt mocno możesz odkształcić rdzeń przewodu, zbyt słabo stworzysz punkt o wysokiej rezystancji, który będzie się nagrzewał podczas pracy obwodu. Moment dokręcenia zależy od rodzaju zacisku: w ceramicznych ceramicznych zaciskach sprężynowych wystarczy lekkie podsunięcie przewodu i zwolnienie dźwigni, natomiast śrubowe wymagają momentu obrotowego rzędu 0,5-0,8 Nm.

Kolejny krok to połączenie przewodów podróżnych między zaciskami L1 i L2 obu wyłączników. Przewód z L1 pierwszego wyłącznika prowadzisz bezpośrednio do L1 drugiego, a analogicznie postępujesz z L2. Przewody te nie mogą się ze sobą stykać, dlatego warto zastosować koszulki termokurczliwe na każdym zakończeniu żyły, szczególnie jeśli obie pary prowadzone są w tej samej rurze karbowanej. Kolorowa izolacja przewodów pomoże Ci później odróżnić obie pary podczas ewentualnej rozbudowy czy naprawy.

Montaż wyłącznika w puszce kończysz jego osadzeniem i przymocowaniem śrubami do kołków rozporowych w ścianie. Wyrównaj wyłącznik poziomo drobna nierówność będzie widoczna, szczególnie gdy będziesz montować później ramkę dekoracyjną. Po zamocowaniu nałóż klawisz (klawisze) i sprawdź, czy wciśnięcie działa płynnie, bez zacinki. Odległość od podłogi do środka wyłącznika schodowego powinna wynosić około 120 cm dla komfortu dorosłego użytkownika to standard ergonomiczn.

Podłączenie lampy do wyłączników schodowych

Lampa sufitowa lub ścienna odbiera zasilanie z wyłącznika schodowego nieco inaczej niż w standardowym obwodze z jednym łącznikiem. Przewód fazowy, który wychodzi z zacisku wspólnego drugiego wyłącznika, podłączasz bezpośrednio do oprawki lub zacisku lampy odpowiedzialnego za stronę fazową. Przewód neutralny prowadzisz osobną linią od rozdzielni do lampy, nie zahaczając o wyłączniki te przecież nie rozdzielają neutralnego obwodu, tylko sterują przepływem fazy.

Uziemienie lampy wymaga szczególnej uwagi, jeśli jej obudowa jest wykonana z metalu. Podłącz przewód ochronny żółto-zielony do metalowej podstawy lampy lub do specjalnego zacisku uziemiającego w oprawie. Ten przewód nie przenosi prądu podczas normalnej pracy instalacji, ale w chwili, gdy izolacja fazowa wewnątrz lampy ulegnie uszkodzeniu i metalowa obudowa znajdzie się pod napięciem, przewód ochronny odprowadzi prąd do ziemi i wyzwoli wyłącznik diferencyjny w rozdzielni.

Jeśli planujesz instalację lampy w miejscu o podwyższonej wilgotności, na przykład nad schodami prowadzącymi do piwnicy, wybierz oprawę o klasie szczelności IP44 lub wyższej. Oznacza to, że obudowa jest zabezpieczona przed bryzgami wody i ciałami stałymi o średnicy powyżej 1 mm. Tego typu lampa sprawdzi się również na zewnątrz budynku, gdzie deszcz i zmienne temperatury stanowią realne wyzwanie dla elektroniki.

Dokładność przy podłączaniu przewodów do lampy przekłada się bezpośrednio na bezawaryjność całego systemu oświetlenia. Zaciski w oprawach oświetleniowych bywają mniejsze i mniej solidne niż te w wyłącznikach, dlatego sprawdź, czy rdzeń przewodu jest prawidłowo osadzony i czy śruba dociska całą powierzchnię styku. Luźne połączenie w lampie generuje iskrzenie, które z czasem prowadzi do stopienia plastiku wokół zacisku awaria nie tylko zniszczy oprawę, ale może też zapoczątkować pożar.

Po zakończeniu podłączania wszystkich przewodów dokładnie zbadaj, czy izolacja przewodów nie została uszkodzona podczas manipulacji. Przecięcie izolacji podczas stripowania lub zahaczenie ostrym narzędziem podczas formowania zwojów to najczęstsze przyczyny późniejszych zwarć. Jeśli zauważysz jakiekolwiek odsłonięte fragmenty miedzi, owiń je dodatkową warstwą taśmy izolacyjnej lub użyj koszulki termokurczliwej.

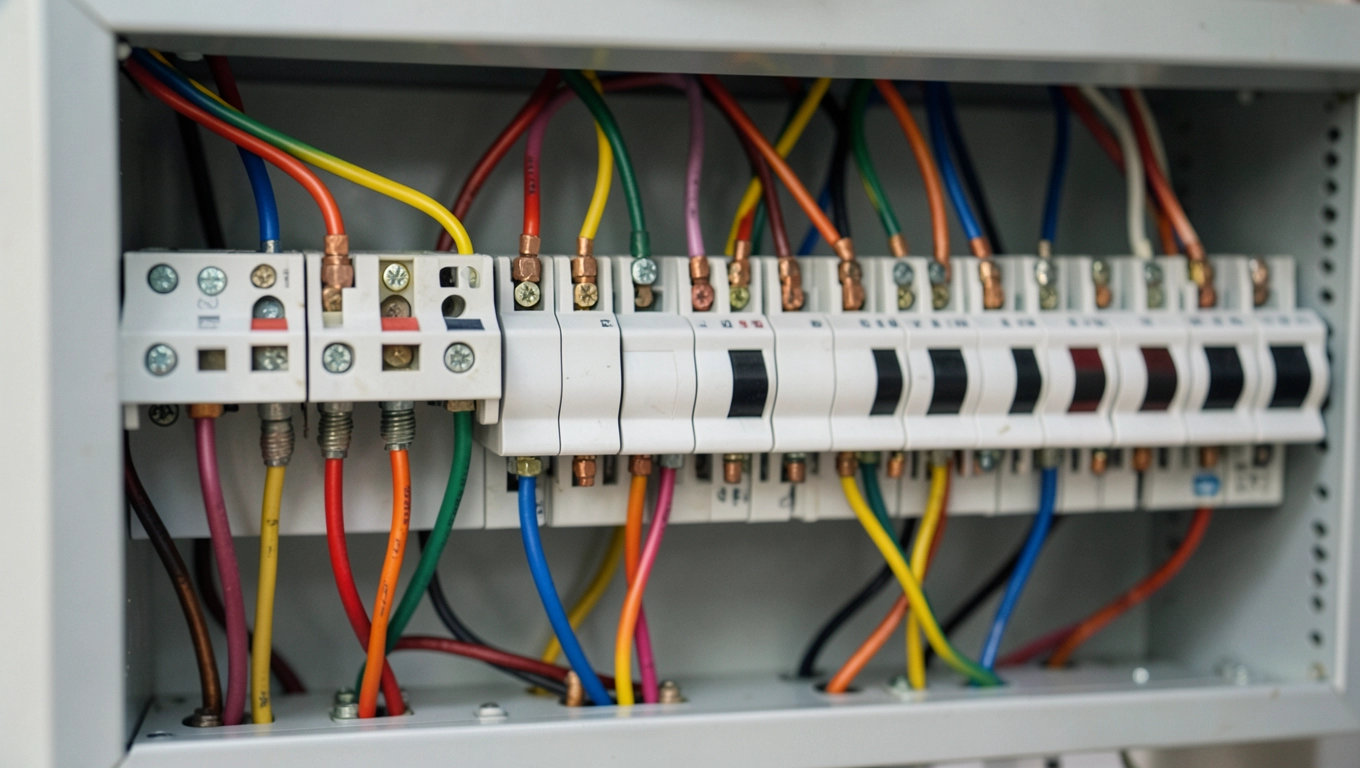

Testowanie i weryfikacja działania instalacji

Zanim włączysz zasilanie, przeprowadź wstępną weryfikację wszystkich połączeń wzrokowo. Sprawdź, czy każdy przewód jest podłączony do właściwego zacisku, czy śruby są dokręcone, a przewody ochronne nie stykają się z fazowymi. Ta prosta inspekcja trwa zaledwie minutę, a może oszczędzić godzin spędzonych na diagnozowaniu awarii po włączeniu napięcia.

Pomiary miernikiem uniwersalnym to podstawa bezpiecznego testowania. Ustaw multimetr na pomiar rezystancji w zakresie 200 Ω i sprawdź ciągłość obwodu między zaciskami L1 obu wyłączników miernik powinien pokazać wartość bliską zeru, co potwierdzi, że przewód jest ciągły i nie ma w nim przerwy. Następnie zbadaj izolację między poszczególnymi przewodami: faza a neutralny, faza a ochronny, neutralny a ochronny w każdym przypadku miernik powinien pokazać wartość powyżej 1 MΩ, co świadczy o sprawności izolacji.

Po włączeniu zasilania przeprowadź test funkcjonalny. Operuj oboma wyłącznikami naprzemiennie, obserwując reakcję lampy. Lampa powinna zapalać się przy dowolnej kombinacji położeń łączników i gasnąć przy dokładnie połowie z nich. Jeśli lampa świeci niezależnie od pozycji wyłączników, oznacza to, że przewody podróżne są ze sobą połączone w jednym punkcie najprawdopodobniej w puszce pierwszego wyłącznika faza z L1 dostała się na L2 zamiast do zacisku wspólnego.

Gdy lampa nie reaguje w ogóle, problem może leżeć w nieprawidłowym podłączeniu fazy lub neutralnego. Sprawdź, czy przewód fazowy rzeczywiście dochodzi do zacisku wspólnego pierwszego wyłącznika, a przewód fazowy wychodzący z drugiego wyłącznika jest podłączony do lampy. Użyj próbnika fazy z funkcją wskazania kierunku, aby zweryfikować, czy napięcie dochodzi do zacisków wyłącznika. Jeśli masz wątpliwości, wyłącz zasilanie i przemierz obwód omomierzem krok po kroku.

Dla obwodów z lampami LED warto sprawdzić, czy same diody nie generują problemu. Niektóre starsze modely lampek LED nie współpracują prawidłowo z wyłącznikami schodowymi, ponieważ minimalny prąd upływowy przepływający przez źródło LED wystarcza, by delikatnie je podświetlić lub powoduje migotanie. Rozwiązaniem jest dodanie kompensatora EMC lub wymiana lampy na model kompatybilny z instalacją dwukierunkową.

Po pomyślnym teście funkcjonalnym zamontuj klawisze na wyłącznikach, załóż ewentualne ramki dekoracyjne i ciesz się komfortem sterowania oświetleniem z dwóch punktów. Zachowaj schemat połączeń w bezpiecznym miejscu przyda się podczas ewentualnych przyszłych modyfikacji czy awarii. Regularnie, raz w roku, sprawdzaj stan styków wyłączników i dokręcaj zaciski, szczególnie w instalacjach starszych niż pięć lat, gdzie naturalna utrata momentu dokręcenia może doprowadzić do poluzowania połączeń.
