Schemat wyłącznika schodowego podwójnego – jak podłączyć

Planując instalację elektryczną w domu z dwoma kondygnacjami, prędzej czy później stajesz przed dylematem: jak sprawić, żeby jedno źródło światła reagowało na włączniki zamontowane w zupełnie różnych miejscach? Schemat wyłącznika schodowego podwójnego rozwiązuje ten problem, ale szukanie konkretnej instrukcji często kończy się albo zbyt ogólnikowym opisem, albo tabelkami bez wyjaśnienia, dlaczego przewody łączy się akurat w tej kolejności. Tymczasem zrozumienie mechanizmu działania styków P1 i P2 zmienia całkowicie perspektywę zamiast bezmyślnie naśladować schemat, zaczynasz widzieć, jak prąd płynie przez obwód i dlaczego każde położenie dźwigni ma znaczenie.

• Konfiguracja styków w podwójnym wyłączniku schodowym
• Instrukcja podłączenia podwójnego wyłącznika schodowego
• Zasada działania instalacji z wyłącznikiem schodowym podwójnym
• Typowe błędy przy podłączaniu wyłącznika schodowego podwójnego
• Schemat wyłącznika schodowego podwójnego Pytania i odpowiedzi

Konfiguracja styków w podwójnym wyłączniku schodowym

Każdy podwójny wyłącznik schodowy wyposażony jest w parę styków oznaczonych tradycyjnie jako P1 i P2. Nie są to przypadkowe litery symbolizują one dwa niezależne punkty w obwodzie, które współdzielą kontrolę nad jednym odbiornikiem energii. Wewnątrz obudowy znajduje się mechanizm przełączający, który w jednym położeniu łączy styk wejściowy z jednym wyjściem, a po przełączeniu z drugim. Ta dwupozycyjna geometria styków stanowi fundament całej logiki działania instalacji schodowej.

Styki P1 i P2 w praktyce odpowiadają dwóm ścieżkom przewodzącym, które prąd może wybrać w zależności od chwilowego ustawienia dźwigni. Kiedy oba przełączniki ustawione są w pozycji umożliwiającej ciągłość obwodu, energia dociera do lampy. Kiedy choćby jeden z nich przerwie tę ciągłość lampa gaśnie. Właśnie ta asymetria sprawia, że system działa: każdy włącznik może niezależnie włączyć lub wyłączyć światło, niezależnie od pozycji drugiego.

Istotne jest zrozumienie, że styki w wyłączniku schodowym różnią się od standardowego włącznika jednopozycyjnego. W zwykłym włączniku mamy do czynienia z prostym połączeniem lub przerwaniem obwodu zero lub jeden. W wyłączniku schodowym mamy do dyspozycji dwa obwody, które się wzajemnie wykluczają, ale umożliwiają przepływ prądu w obu kierunkach. Ta właściwość nosi nazwę przełącznika dwustronnego i to ona odpowiada za całą funkcjonalność instalacji z dwoma punktami sterowania.

Podobny artykuł Wyłącznik Schodowy Schemat 3 Punkty

Podczas zakupu podwójnego wyłącznika schodowego zwróć uwagę na oznaczenia na obudowie. Producent powinien jasno wskazywać, który zacisk służy do podłączenia przewodu zasilającego, a który do przewodów odchodzących do odbiornika i drugiego włącznika. Brak takiego oznaczenia lub nieczytelne nadruki to sygnał, że produkt może nie spełniać norm technicznych warto wtedy rozejrzeć się za alternatywnym modelem, który oferuje przejrzyste oznaczenia zacisków.

Mechanizm wewnętrzny składa się zmetalicznego mostka przesuwnego, który w jednej pozycji łączy zacisk centralny z jednym stykiem bocznym, a w drugiej z drugim. Element ten wykonany jest zazwyczaj ze stopu mosiądznowanego, co zapewnia dobrą przewodność i odporność na zużycie stykowe. Regularne przełączanie nie powoduje iskrzenia w normalnych warunkach obciążeniowych, ponieważ mostek zawsze styka się z jednym stykiem przed utratą połączenia z drugim technologia ta nazywa się przełączaniem typu break-before-make.

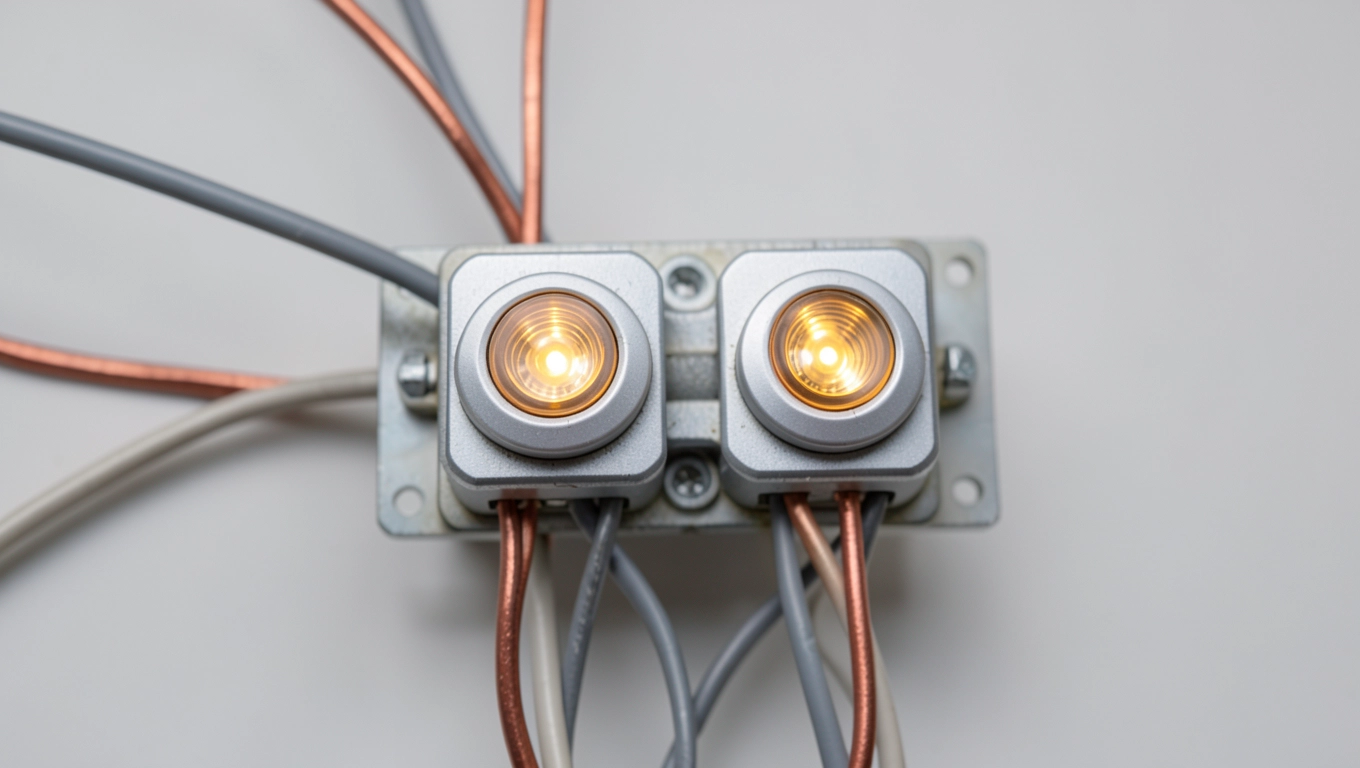

Instrukcja podłączenia podwójnego wyłącznika schodowego

Przed przystąpieniem do jakichkolwiek prac z instalacją elektryczną konieczne jest odłączenie napięcia w rozdzielni głównej. Bez względu na to, jak dobrze znasz schemat wyłącznika schodowego podwójnego, żadna wiedza teoretyczna nie uchroni Cię przed porażeniem, jeśli przez przypadek pozostawisz obwód pod napięciem. Wyłączyć należy bezpiecznik odpowiadający za obwód oświetleniowy, a nie tylko ogólny wyłącznik oświetlenia różnica polega na tym, że ten pierwszy fizycznie przerywa dopływ prądu do danej linii.

Zobacz Wyłącznik Schodowy Potrójny Schemat

Od strony rozdzielni prowadzisz przewód fazowy L do pierwszego włącznika schodowego. Przewód ten, zazwyczaj o izolacji brązowej lub czarnej, podłączasz do zacisku oznaczonego literą P lub strzałką skierowaną do wewnątrz obudowy. Następnie od zacisków P1 i P2 pierwszego włącznika prowadzisz dwa osobne przewody do odpowiednich zacisków drugiego włącznika. Te przewody łączące oba punkty sterowania najczęściej nazywa się przewodami schodowymi stanowią one fizyczne przedłużenie obwodu między kondygnacjami.

Na drugim wyłączniku schodowym sytuacja wygląda nieco inaczej. Zaciski P1 i P2 otrzymują przewody schodowe z pierwszego włącznika, natomiast z zacisku centralnego wychodzi przewód neutralny N prowadzący bezpośrednio do lampy sufitowej. Dodatkowo od zacisku centralnego odchodzi także przewód ochronny PE, który należy połączyć z obudową lampy to kwestia bezpieczeństwa, którą niestety zbyt wielu instalatorów traktuje po macoszemu.

Podłączenie lampy wymaga doprowadzenia trzech przewodów: fazowego N od wyłącznika, neutralnego N z rozdzielni oraz ochronnego PE z uziemienia. W przypadku lamp LED warto sprawdzić, czy producent wymaga dodatkowego zasilacza lub modułu sterującego niektóre nowoczesne źródła światła mają wbudowane układy elektroniczne, które nie współpracują prawidłowo z prostymi ściemniaczami przeznaczonymi dla tradycyjnych żarówek.

Przeczytaj również o Wyłącznik Schodowy Schemat

Po wykonaniu wszystkich połączeń mechanicznych warto dokładnie sprawdzić każdy zacisk przed zamknięciem puszek instalacyjnych. Poluzowane połączenie to nie tylko ryzyko awarii, ale również potencjalne źródło nagrzewania się styków, co w skrajnych przypadkach może prowadzić do pożaru. Idealnie jest użyć klucza dynamometrycznego ustawionego na moment około 0,5 Nm dla zacisków śrubowych w puszkach elektrycznych to wartość, która zapewnia trwały kontakt bez ryzyka przeciągnięcia gwintu.

Testowanie instalacji przeprowadzaj dopiero po upewnieniu się, że wszystkie puszki są zamknięte i że żaden przewód nie wystaje poza obrys obudowy. Włącz bezpiecznik i sprawdź, czy lampa reaguje na oba włączniki. Jeśli światło nie zapala się w ogóle, najprawdopodobniej masz zamienione przewody schodowe zamiana miejscami P1 i P2 na jednym z włączników powinna rozwiązać problem. Jeśli natomiast światło świeci się stale niezależnie od pozycji włączników, oznacza to, że styki centralne zostały błędnie połączone ze sobą z pominięciem mechanizmu przełączającego.

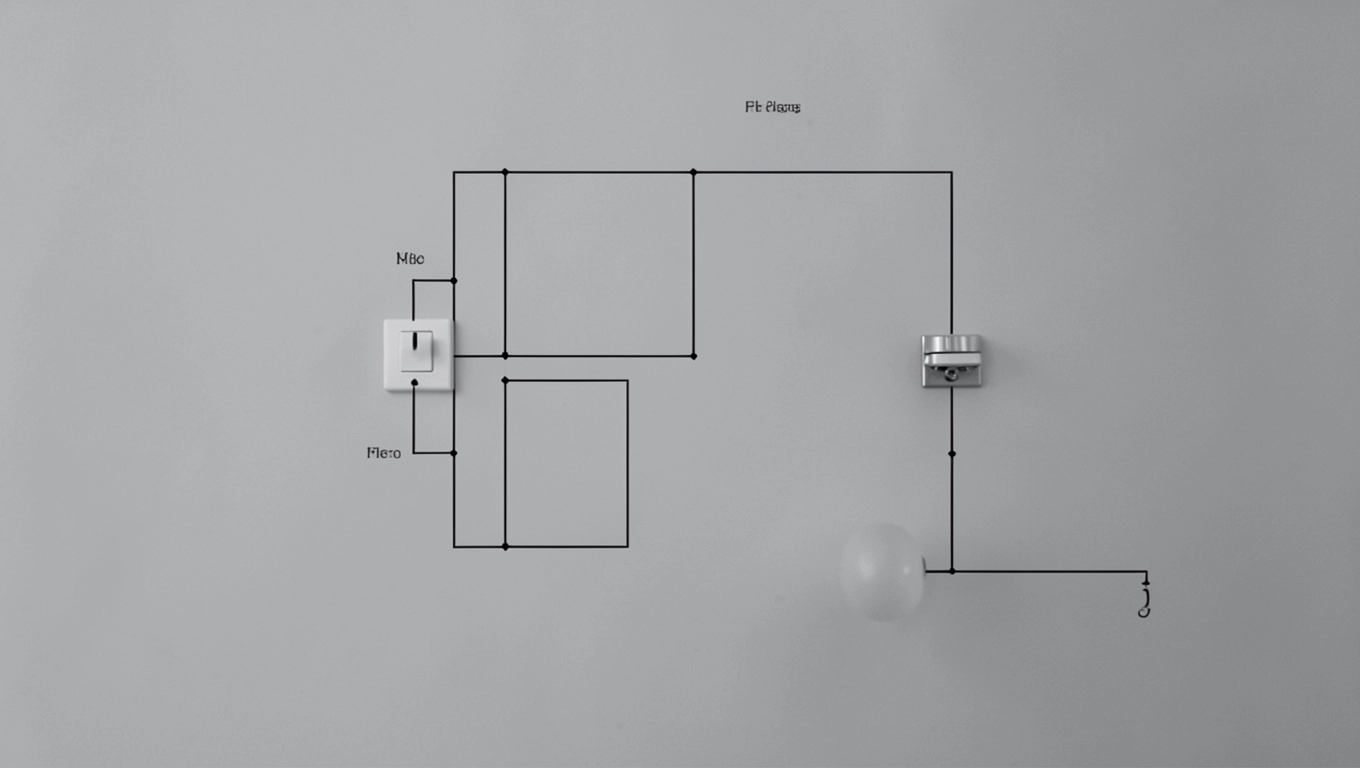

Zasada działania instalacji z wyłącznikiem schodowym podwójnym

Zasada działania schematu wyłącznika schodowego podwójnego opiera się na prostej obserwacji: prąd płynie od źródła do odbiornika najkrótszą dostępną drogą, ale w obwodzie schodowym ma do wyboru dwie alternatywne trasy. Kiedy oba włączniki wskazują na tę samą trasę, obwód zostaje zamknięty i lampa świeci. Kiedy wskazują na różne trasy, prąd nie znajduje drogi powrotnej obwód pozostaje otwarty i lampa gaśnie. Ta binarna logika sprawia, że każde przełączenie dowolnego włącznika zmienia stan oświetlenia na przeciwny.

Fizycznie przepływ prądu można sobie wyobrazić jako rzekę z rozwidleniem. Źródło to jezioro zasilające, lampa to młyn napędzany wodą, a włączniki to śluzy kierujące przepływ. Kiedy obie śluzy skierują wodę na tę samą stronę rozwidlenia, ciągłość strumienia zostaje zachowana i młyn pracuje. Kiedy jedna ze śluz przekieruje wodę na drugą stronę, ciągłość strumienia zostaje przerwana młyn staje. Co istotne, każda śluza może to zrobić niezależnie od pozycji drugiej.

Napięcie w obwodzie schodowym pozostaje zawsze takie samo jak napięcie sieciowe standardowo 230 V w instalacjach domowych. Natomiast prąd płynący przez przewody zależy od mocy podłączonej lampy. Przy żarówce LED o mocy 10 W prąd wynosi zaledwie około 0,04 A, co oznacza, że przekrój żyły 1,5 mm² jest więcej niż wystarczający taki przewód bezpiecznie przenosi do 16 A. Warto o tym pamiętać, planując wymianę tradycyjnych żarówek na energooszczędne źródła LED, ponieważ instalacja schodowa nie wymaga żadnych modyfikacji przy takiej modernizacji.

Wyłącznik schodowy podwójny w praktyce sprawdza się nie tylko na klatkach schodowych, ale również w przedłużeniach korytarzy, przejściach między pokojami czy wjazdach do garażu. W każdym z tych przypadków zasada działania pozostaje identyczna dwa punkty sterowania, jedno źródło światła, możliwość niezależnego przełączania. Architekci wnętrz coraz częściej doceniają tę elastyczność, projektując przestrzenie otwarte, gdzie tradycyjny układ włącznika przy drzwiach wejściowych okazuje się niewystarczający.

Ciekawostką techniczną jest fakt, że schemat wyłącznika schodowego podwójnego można rozbudować o dodatkowe punkty sterowania, instalując tak zwane krzyżowe wyłączniki między dwoma włącznikami schodowymi. Każdy taki krzyżówkowy element dodaje kolejny punkt kontrolny, co pozwala na sterowanie jednym obwodem z trzech, czterech lub więcej lokalizacji. Mechanizm działania polega na dodatkowym przełączeniu trasy przepływu prądu w pozycji normalnej przechodzi prosto, w pozycji odwróconej skrzyżowane.

Współczesne instalacje elektryczne coraz częściej integrują wyłączniki schodowe z systemami inteligentnego domu. W takim scenariuszu tradycyjny mechaniczny włącznik schodowy ustępuje miejsca modułowi radiowemu lub przewodowemu, który zachowuje funkcjonalność przełączania dwustronnego, ale dodatkowo umożliwia sterowanie z aplikacji lub harmonogramu czasowego. Sam schemat połączeń pozostaje jednak identyczny fizyka obwodu nie zmienia się, zmienia się jedynie sposób generowania sygnału przełączającego.

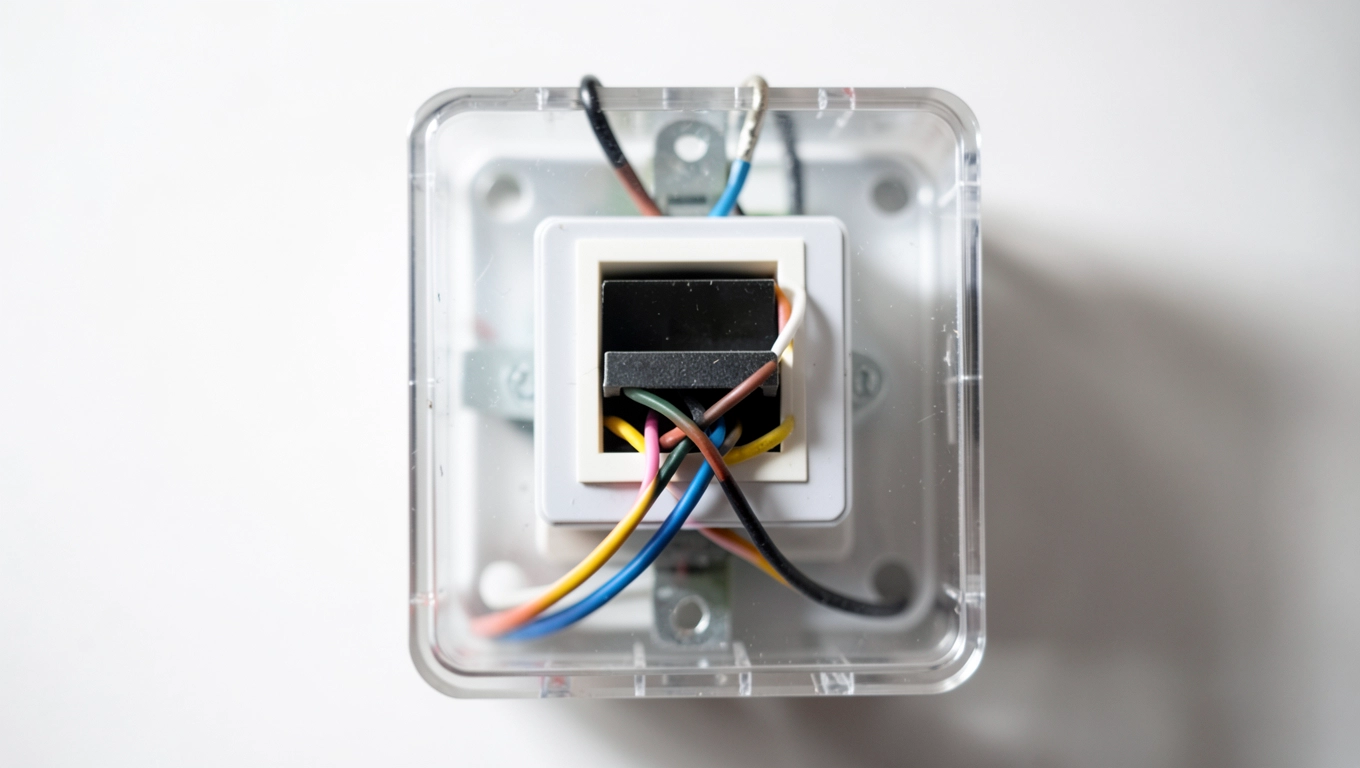

Typowe błędy przy podłączaniu wyłącznika schodowego podwójnego

Pierwszym i najczęstszym błędem jest pomylenie przewodów schodowych między sobą. Zamiana miejscami P1 i P2 na jednym z włączników skutkuje sytuacją, w której obwód nigdy się nie domyka lampa nie reaguje na przełączanie. Diagnoza tego błędu jest stosunkowo prosta: wystarczy zamienić kolejność przewodów na jednym z włączników i sprawdzić, czy instalacja zaczyna działać poprawnie.

Drugim poważnym błędem jest podłączenie przewodu fazowego L do zacisku wyjściowego zamiast do zacisku wejściowego. Skutkuje to sytuacją, w której lampa świeci się w sposób ciągły niezależnie od pozycji włączników prąd omija mechanizm przełączający, płynąc bezpośrednio przez styki centralne połączone ze sobą. Taka awaria jest niebezpieczna, ponieważ lampa pozostaje pod napięciem nawet po wyłączeniu z pozycji włączników, co utrudnia bezpieczną wymianę żarówek czy konserwację oprawy.

Trzeci błąd dotyczy pominięcia przewodu ochronnego PE. W starszych instalacjach, gdzie stosowano system TN-C bez osobnego przewodu ochronnego, podłączenie metalowej obudowy lampy było niemożliwe. W takich przypadkach zaleca się modernizację instalacji do systemu TN-S, który w nowych budynkach jest już standardem. Brak uziemienia na metalowej obudowie to nie tylko naruszenie przepisów, ale przede wszystkim zagrożenie porażeniowe w przypadku uszkodzenia izolacji wewnątrz lampy.

Częstym niedopatrzeniem jest niedokręcenie zacisków śrubowych. Widać to szczególnie przy przewodach aluminiowych, które mają tendencję do pełzania pod wpływem nacisku luźne połączenie generuje lokalny opór elektryczny, co prowadzi do nagrzewania się styku. W extreme przypadków może dojść do stopienia izolacji i zwarcia. Dlatego warto co kilka lat przeprowadzić kontrolę termowizyjną rozdzielni i puszek, która wykrywa miejsca anomalnego nagrzewania.

Błąd numer pięć to stosowanie przewodów o nieodpowiednim przekroju. Przewód 1,5 mm² wystarczy do obwodów oświetleniowych, ale przy modernizacji na mocne reflektory halogenowe LED lub paski LED zasilane z tego samego obwodu warto rozważyć wymianę na 2,5 mm². Standard PN-IEC 60364 określa maksymalne obciążalności prądowe przewodów, ale wielu instalatorów amatorów ignoruje te normy, co w najlepszym razie skutkuje częstymi zadziałaniami wyłączników nadprądowych.

Ostatni błąd warty wspomnienia to łączenie przewodów metodą skręcania zamiast przy użyciu odpowiednich złącek lub puszek rozgałęźnych. Skręt ręczny, nawet wykonany starannie, nie zapewnia długotrwałego kontaktu elektrycznego z czasem styk utlenia się, rośnie opór, pojawia się nagrzewanie. Profesjonalne połączenia wykonuje się przy użyciu złąjek samozaciskowych, koszulek termokurczliwych lub puszek z zaciskami śrubowymi, które gwarantują stabilny kontakt przez dziesięciolecia.
