Jak połączyć wyłączniki schodowe – schemat, podłączenie krok po kroku
Ten długi, ciemny korytarz na piętrze potrafi wkurzyć nawet najspokojniejszego domownika, zwłaszcza gdy trzeba odnaleźć kontakt na ścianie, a pod stopami czai się pierwszy stopień schodów. Połączenie wyłączników schodowych rozwiązuje ten problem raz na zawsze, bo pozwala zapalić lampę na dole, a zgasić ją w sypialni na górze (lub odwrotnie). Co więcej, ten sam schemat obsługuje klatki schodowe w bloku, podświetlenie antresoli albo długi hol, w którym jeden przycisk to zwyczajnie za mało.
- Czym różni się wyłącznik schodowy od zwykłego
- Podłączenie wyłączników schodowych krok po kroku
- Wyłącznik krzyżowy kiedy potrzebny i ile sztuk zamontować
- Oświetlenie schodów zasady projektowe
- Alternatywy dla klasycznego połączenia czujnik ruchu i smart oświetlenie
- Bezpieczeństwo i normy kiedy wezwać elektryka
- Najczęstsze pytania o połączenie wyłączników schodowych
Czym różni się wyłącznik schodowy od zwykłego
Zwykły łącznik świecznikowy ma dwa zaciski i jedną pozycję włączenia. Wyłącznik schodowy (nazywany też dwukierunkowym) posiada trzy zaciski: jeden wspólny i dwa robocze. Dzięki temu potrafi przełączyć fazę na jedną z dwóch ścieżek, a druga strona instalacji robi dokładnie to samo. Obwód lampy zamyka się w momencie, gdy oba łączniki wskażą tę samą ścieżkę. Gdy wybiorą różne, prąd nie popłynie i żarówka zgaśnie.
Mechanizm działa na zasadzie selektora: wewnętrzny styk przeskakuje między dwoma torami przewodów, nazywanymi potocznie "podróżnymi". Dlatego w ścianie biegną nie dwa, lecz trzy przewody: fazowy zasilający, fazowy wychodzący do lampy i para łącząca oba łączniki. Wystarczy pomylić którykolwiek z tych torów, by lampa świeciła non stop albo nie reagowała na żaden przycisk.
Porównanie trzech najważniejszych typów łączników:
Przeczytaj również o schemat połączeń wyłącznika schodowego
| Typ łącznika | Liczba zacisków | Zastosowanie | Uwagi |
|---|---|---|---|
| Jednobiegunowy | 2 | Pojedynczy punkt załączania | Nie współpracuje z kolejnym łącznikiem |
| Schodowy (dwukierunkowy) | 3 | Sterowanie lampą z dwóch miejsc | Minimum w instalacji schodowej |
| Krzyżowy | 4 | Sterowanie z trzech lub więcej punktów | Wymaga pary schodowych na końcach |
Podłączenie wyłączników schodowych krok po kroku

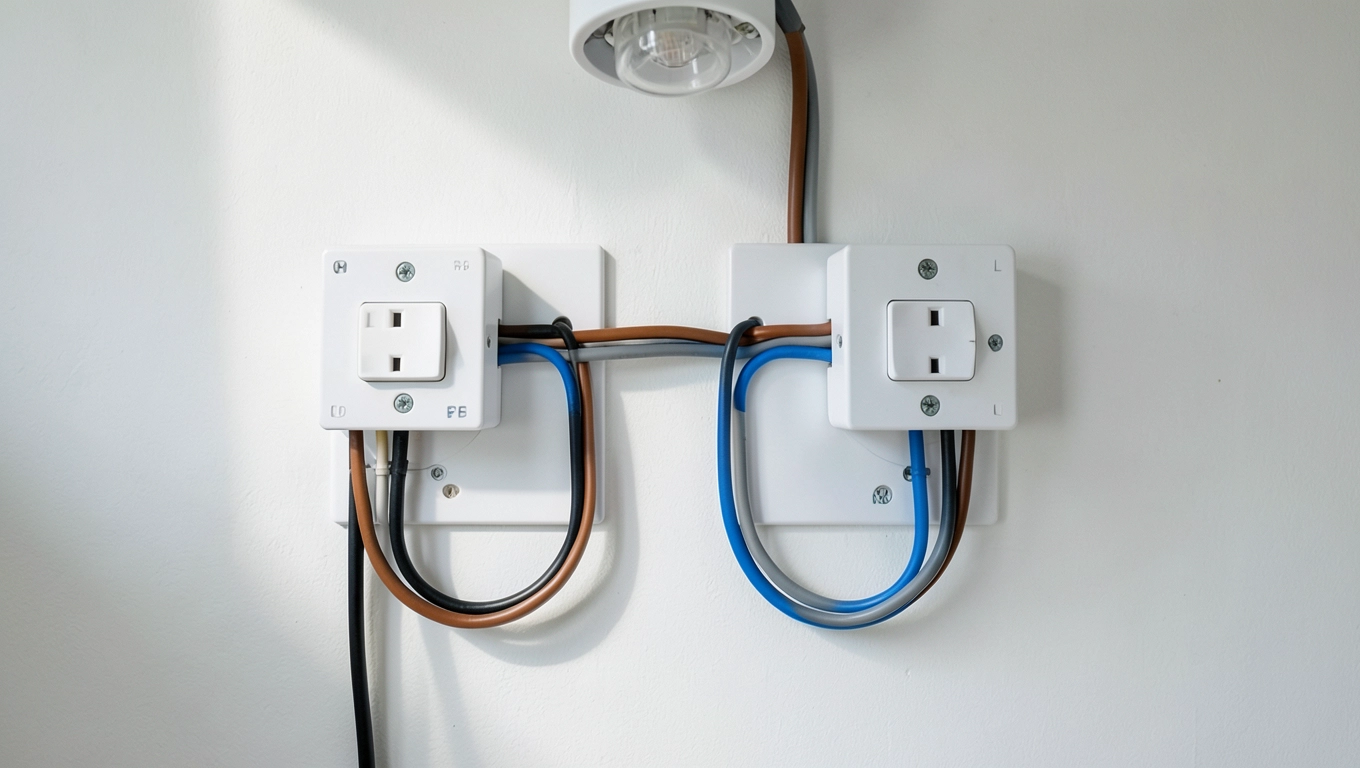

Schemat podłączenia wyłącznika schodowego wygląda następująco: fazowy przewód z rozdzielni (oznaczany literą L) trafia do wspólnego zacisku pierwszego łącznika. Od jego dwóch zacisków roboczych odchodzą dwa przewody "podróżne" i wędrują do zacisków roboczych drugiego łącznika. Wspólny zacisk tego drugiego łączy się z przewodem fazowym lampy. Powrót od żarówki zamyka obwód przez neutralny N i przewód ochronny PE.
Mechanizm działa, ponieważ każdy łącznik działa jak selektor jednej z dwóch ścieżek. Prąd popłynie tylko wtedy, gdy oba selektory wybiorą tę samą ścieżkę. To ta sama zasada, którą stosuje się w sygnalizacji świetlnej na korytarzach pociągów, tyle że w wersji miniaturowej i bez przekaźników.
Potrzebne narzędzia:
Sprawdź schemat połączenia wyłącznika schodowego
- śrubokręt płaski i krzyżakowy z izolacją 1000 V
- miernik napięcia (latarka diodowa lub próbnik)
- szczypce do ściągania izolacji
- taśma izolacyjna lub złączki WAGO 221
- kołki rozporowe i puszka podtynkowa (jeśli brak)
Sześć kroków montażu:
- Wyłącz napięcie w rozdzielni i sprawdź próbnikiem brak fazy na przewodach. To jedyny moment, w którym nie ma dyskusji: brak kontroli oznacza ryzyko porażenia, nawet przy pozornie wyłączonym obwodzie.
- Oznacz przewody: fazowy L, neutralny N, ochronny PE oraz dwa podróżne. Pomocne będą kolorowe taśmy lub koszulki.
- Podłącz fazowy L do wspólnego zacisku łącznika nr 1 (oznaczonego zwykle strzałką lub literą L).
- Połącz zaciski robocze łącznika nr 1 z zaciskami roboczymi łącznika nr 2 przewodami o identycznym przekroju (minimum 1,5 mm² dla obwodów oświetleniowych).
- Wspólny zacisk łącznika nr 2 połącz z przewodem fazowym lampy, a neutralny N i ochronny PE poprowadź bezpośrednio do oprawy.
- Włącz napięcie i przetestuj oba łączniki. Każde przełączenie powinno zapalać lub gasić lampę niezależnie od pozycji drugiego.
Wyłącznik krzyżowy kiedy potrzebny i ile sztuk zamontować

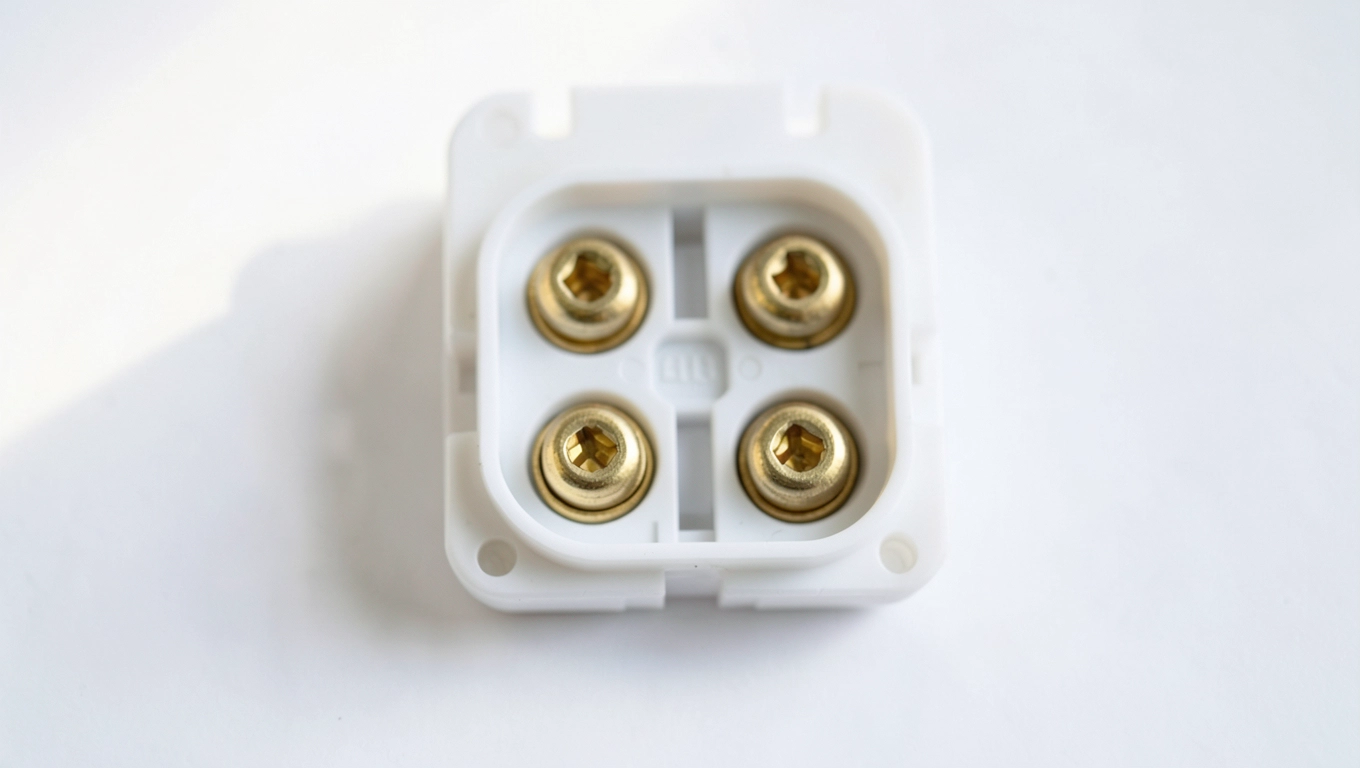

Wyłącznik krzyżowy wkracza do akcji w momencie, gdy potrzebne jest sterowanie tą samą lampą z trzech lub więcej miejsc. Jego wnętrze zawiera cztery zaciski (dwa wejściowe, dwa wyjściowe), a wewnętrzny mechanizm zamienia dwie ścieżki między sobą. Schemat instalacji wygląda wtedy tak: łącznik schodowy nr 1, dalej łącznik krzyżowy, kolejne łączniki krzyżowe (jeśli są), na końcu łącznik schodowy nr 2.
Im więcej punktów sterowania, tym więcej przekroszeń w ścianie. Przy czterech miejscach sterowania potrzebne są dwa krzyżowe połączone szeregowo. Działa to, ponieważ każdy krzyżowy "odwraca" wybraną parę przewodów, a końcowy schodowy decyduje, czy obwód ma być zamknięty.
Ile sztuk zamontować przy konkretnej liczbie punktów:
| Liczba punktów | Łączniki schodowe | Łączniki krzyżowe | Przewody podróżne |
|---|---|---|---|
| 2 | 2 | 0 | 2 |
| 3 | 2 | 1 | 2 |
| 4 | 2 | 2 | 2 |
| 5 | 2 | 3 | 2 |
Przekrój przewodu podróżnego nie musi rosnąć wraz z liczbą łączników, ponieważ przez każdy z nich płynie dokładnie ten sam prąd. Zmienia się natomiast długość trasy, więc w długich korytarzach opłaca się planować trasy kabli jeszcze przed tynkowaniem. Przy pięciu punktach łączny koszt osprzętu rośnie o około 180-260 zł w stosunku do klasycznej pary schodowej, ale zysk to pełna swoboda sterowania bez schylania się.
Oświetlenie schodów zasady projektowe

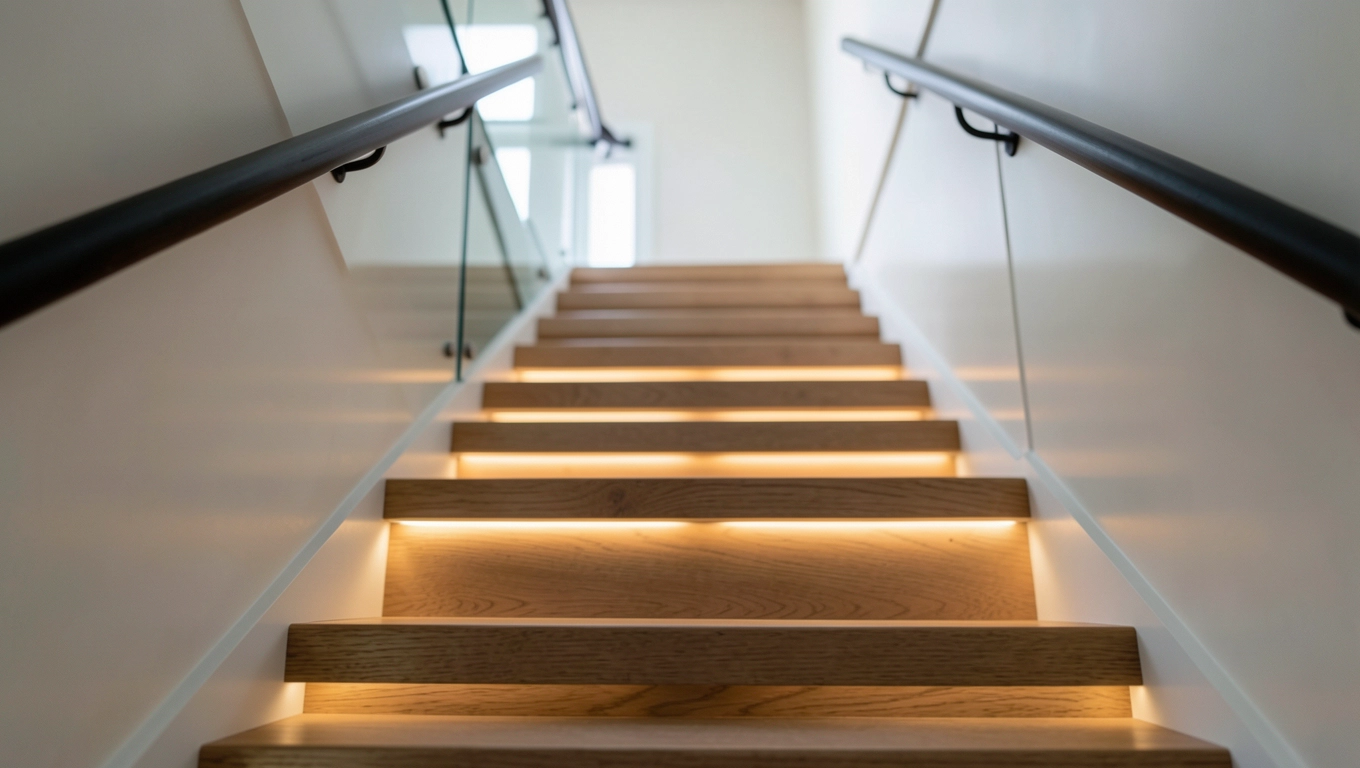

Norma PN-EN 12464-1 zaleca dla klatek schodowych natężenie rzędu 100-150 lx, co w praktyce oznacza jedną oprawę co 3-4 stopnie lub listwę LED wzdłuż policzka schodów. Temperatura barwowa w zakresie 3000-4000 K sprawdza się najlepiej: zbyt ciepła światło męczy wzrok przy wchodzeniu, zbyt zimna wygląda nieprzyjemnie w drewnianej klatce. Wysokość montażu łączników to 110-140 cm od posadzki, mierzone do osi mechanizmu.
Stopień ochrony oprawy na otwartej klatce schodowej powinien wynosić co najmniej IP44, a w pomieszczeniach zamkniętych wystarczy IP20. Oprawy z IP44 chronią przed bryzgami wody i przypadkowym dotykiem, co przy schodach w pobliżu wejścia do domu bywa kluczowe. Przy okazji warto zaplanować zasilanie awaryjne: jedna oprawa z akumulatorem na 1-3 h pozwala uniknąć ciemności przy zaniku napięcia.
Checklist przed montażem:
- pomiar odległości między punktami sterowania (wpływa na długość przewodu)
- wybór przekroju kabla (1,5 mm² dla LED, 2,5 mm² dla halogenów)
- sprawdzenie, czy w puszkach zmieści się dodatkowy przewód
- zaplanowanie trasy kabla przed tynkowaniem (przy remoncie z gotowymi ścianami konieczne kucie)
- dobór koloru i stylu ramek (drobny detal, ale widać go codziennie)
Alternatywy dla klasycznego połączenia czujnik ruchu i smart oświetlenie
Czujnik ruchu eliminuje konieczność szukania łącznika w ciemności, a działa na zasadzie detekcji zmiany w podczerwieni (PIR) lub emitowania mikrofal (radar CW). Czujnik PIR wykrywa różnicę temperatur między ciałem a tłem, przez co świetnie radzi sobie w korytarzach o stałej temperaturze. Czujnik mikrofalowy reaguje na ruch obiektów o dowolnej temperaturze, ale bywa nadwrażliwy przy otwartych oknach zimą.
Smart oświetlenie oparte na Zigbee, WiFi lub Matter pozwala dodać sterowanie głosowe, harmonogramy i sceny świetlne bez kucia ścian. Zigbee (np. Philips Hue, IKEA TRÅDFRI) tworzy sieć mesh, w której każda żarówka wzmacnia sygnał kolejnej, więc w długim domu działa pewniej niż WiFi. Matter to najnowszy standard łączący ekosystemy Apple Home, Google Home i Amazon Alexa w jeden protokół, choć w 2026 r. nadal wymaga w niektórych konfiguracjach dodatkowego hubu.
Porównanie rozwiązań:
| Rozwiązanie | Koszt (PLN, 2026) | Montaż | Niezawodność | Zasilanie awaryjne |
|---|---|---|---|---|
| Klasyczne łączniki schodowe | 40-90 za parę | Wymaga kucia i przewodu | Bardzo wysoka, 20+ lat | Tylko z UPS-em |
| Czujnik PIR | 60-180 za sztukę | Zamiennik łącznika | Wysoka przy stałej temperaturze | Zależy od sterownika |
| Smart Zigbee | 250-600 za komplet | Wymaga bramki | Wysoka w sieci mesh | Częściowa (własne źródło LED) |
| Smart WiFi | 120-350 za komplet | Bez bramki, w sieci domowej | Średnia przy słabym routerze | Tylko awaryjnie |
| Smart Matter | 300-800 za komplet | Wymaga hubu Matter | Wysoka, przyszłościowa | Zależy od implementacji |
Kiedy NIE warto wybierać smart: w mieszkaniach na wynajem, gdzie każda zmiana wymaga zgody właściciela, oraz w instalacjach narażonych na częste awarie sieci WiFi. W domach wielopokoleniowych seniorzy mogą mieć trudność z konfiguracją aplikacji, choć fizyczne przyciski działają w większości systemów równolegle z apką.
Bezpieczeństwo i normy kiedy wezwać elektryka
Norma PN-HD 60364 to biblioteka zasad dla każdej instalacji elektrycznej w budynku, od przekroju przewodu po ochronę przeciwporażeniową. W obwodach oświetleniowych stosuje się wyłącznik nadprądowy 10 A i wyłącznik różnicowoprądowy 30 mA, który chroni domowników przed porażeniem w razie uszkodzenia izolacji. Bez tych zabezpieczeń nawet poprawnie podłączony wyłącznik schodowy może stać się zagrożeniem przy przebiciu w oprawie.
Wezwanie elektryka z uprawnieniami SEP jest konieczne przy kilku sytuacjach: gdy rozdzielnia nie ma wolnego miejsca na nowy obwód, gdy kucie ścian wymaga użycia elektronarzędzi na mokro, albo gdy badanie miernikiem wykazuje napięcie na przewodzie ochronnym PE. Uprawnienia SEP E1 pozwalają wykonywać instalacje pod napięciem do 1 kV, a E3 dodatkowo nadzorować. Bez tych uprawnień prace w rozdzielni mogą skończyć się mandatem lub odmową ubezpieczenia.
Najczęstsze pytania o połączenie wyłączników schodowych
Czy mogę podłączyć wyłącznik schodowy bez puszki? Technicznie tak, ale każde połączenie powinno być dostępne i chronione. W praktyce puszka podtynkowa to wymóg normy i zdrowego rozsądku, bo pozwala wymienić łącznik bez kucia ściany.
Ile przewodów potrzebuję do lampy na schody? Przy dwóch punktach sterowania minimum trzy żyły: fazowy zasilający, fazowy wychodzący do lampy i dwa przewody podróżne. W praktyce stosuje się kabel YDYp 3x1,5 mm² od rozdzielni do pierwszego łącznika i ten sam przekrój dalej, a między łącznikami dodatkowy kabel 4x1,5 mm².
Czy wyłącznik schodowy działa z LED? Tak, pod warunkiem, że sterownik LED (driver) toleruje napięcie z obu stron obwodu. Przy tańszych żarówkach zdarzają się delikatne poświaty przy zgaszeniu, dlatego warto wybierać lampy oznaczone jako "dimmable" albo stosować układy z filtrem RC.
Jaka jest różnica między łącznikiem schodowym a krzyżowym? Schodowy ma trzy zaciski i obsługuje dwa miejsca, krzyżowy ma cztery zaciski i wchodzi między dwa schodowe. Mechanizm krzyżowego zamienia ścieżki w taki sposób, że potrafi wysterować ten sam obwód z trzeciego, czwartego i kolejnego punktu.
Czy mogę mieszać różnych producentów łączników? Mechanicznie tak, ale kolor ramki, głębokość puszki i typ zacisku mogą się różnić. W jednym pomieszczeniu lepiej trzymać się jednej serii, a przy remontach klatki schodowej całego piętra warto wybrać ten sam producent ramek.
Co zrobić, gdy lampa świeci mimo wyłączenia obu przycisków? Najczęściej winowajcą jest pomylony zacisk: faza trafiła do roboczego zamiast wspólnego. Po wyłączeniu napięcia wystarczy zamienić dwa przewody w jednym z łączników.
Jak długo trwa montaż? Przy dwóch punktach i gotowej instalacji około 1-2 godzin. Przy remoncie z koniecznością kucia ścian od 4 do 8 godzin plus tynkowanie.
Czy warto wymieniać działające łączniki na smart? Tylko gdy system smart rozwiązuje realny problem: starsza osoba, która nie widzi przycisku w ciemności, albo chęć integracji z alarmem. Jeśli klasyczny schemat działa bez zarzutu, smart wprowadza zależność od sieci WiFi, która potrafi płatać figle w najmniej spodziewanym momencie.
Planujesz montaż? Sprawdź na kartce rozmieszczenie łączników, zmierz odległości, dopiero potem kupuj kable. Dobrze narysowany schemat na początku oszczędza godziny szukania błędu w ścianie.
