Włącznik schodowy schemat: podłącz bez błędów w 2026

Wchodzisz wieczorem na klatkę schodową, naciskasz klawisz na dole, wchodzisz na piętro, naciskasz drugi i światło gaśnie za Tobą, jakby ktoś czekał z wyłącznikiem w ręku. Ten komfort, zarezerwowany niegdyś dla willi z lat trzydziestych, dziś mieści się w jednej puszce, dwóch wyłącznikach schodowych i trzech przewodach poprowadzonych w tynku. Schemat połączeń wyłączników schodowych to nie czarna magia to przewidywalna kolejność zacisków, którą opanujesz w jeden wieczór, jeśli zrozumiesz, dlaczego każdy przewód pełni ściśle określoną funkcję w obwodzie.

• Jak działa obwód z wyłącznikiem schodowym podstawy, które musisz znać zanim cokolwiek podłączysz
• Schemat połączeń wyłączników schodowych krok po kroku od puszki do lampy
• Włącznik krzyżowy schemat przy sterowaniu z 3 i 4 miejsc
• Oświetlenie schodowe bez kucia ścian: smart, PIR i czujnik zmierzchowy
• Najczęstsze błędy przy montażu wyłącznika schodowego
• Kosztorys i czas montażu ile zapłacisz w 2025/2026 roku
• Wymagania normatywne i oświetlenie klatki schodowej

Jak działa obwód z wyłącznikiem schodowym podstawy, które musisz znać zanim cokolwiek podłączysz

Zwykły łącznik oświetleniowy ma dwa zaciski: wejście fazy i wyjście do lampy. Po jego naciśnięciu obwód się zamyka lub otwiera banalnie proste. Schemat z jednym wyłącznikiem obsłuży więc kinkiet w przedpokoju, lampę nad stołem czy punkt świetlny w łazience, bo prąd płynie zawsze tą samą, jedyną możliwą drogą.

Schodowy wariant działa inaczej, bo potrzebuje dwóch niezależnych dróg dla prądu między dwoma łącznikami. Każdy z dwóch wyłączników schodowych posiada trzy zaciski: jeden wspólny (oznaczony L lub strzałką) oraz dwa robocze, oznaczone najczęściej L1 i L2. Między parami tych zacisków biegną dwa przewody, nazywane potocznie „korespondencyjnymi".

Gdy wciśniesz klawisz na dole, wewnętrzna dźwignia łącznika przełącza fazę z jednego przewodu korespondencyjnego na drugi. Lampa zapala się, bo prąd znalazł spójną ścieżkę do żarówki. Gdy naciśniesz górny wyłącznik, ścieżka się przebudowuje i światło gaśnie, bo obwód został przerwany w drugim miejscu. Właśnie ta symetria działania sprawia, że światło gasimy tam, gdzie skończyliśmy wchodzić.

Faza zasilająca (L) wchodzi do wspólnego zacisku pierwszego wyłącznika, przewody korespondencyjne (L1, L2) łączą oba łączniki, a z wspólnego zacisku drugiego wyłącznika wyprowadzasz już przewód sterujący (czasem nazywany powrotnym) wprost do oprawy. Przewód neutralny (N) i ochronny (PE) biegną do lampy osobno, omijając łączniki tak wymaga tego norma PN-HD 60364.

Taka logika tłumaczy, dlaczego potrzebujesz kabla trójżyłowego (np. YDYp 3×1,5 mm²) w ścianie zamiast standardowej dwużyłowej. Dwie żyły obsługują korespondencję, trzecia zostaje zarezerwowana na przewód ochronny w razie oprawy metalowej. Zapamiętanie tej reguły oszczędza godziny pracy przy pierwszej puszce.

Porównanie łączników który do czego służy

Łącznik krzyżowy pojawia się w planie dopiero wtedy, gdy punktów sterowania jest więcej niż dwa. Działa on jak „przełącznik torów" zamienia kolejność przewodów korespondencyjnych w środku łańcucha, dzięki czemu każdy kolejny łącznik dalej zachowuje logikę „wciśnięty zapalone".

Schemat połączeń wyłączników schodowych krok po kroku od puszki do lampy

Zacznij od odłączenia napięcia w rozdzielni i sprawdzenia próbnikiem braku fazy na przewodach to nie formalność, bo w domowych instalacjach zdarzają się pomyłki w oznaczeniu obwodów. Prace pod napięciem grożą śmiercią, a dotknięcie przewodu 230 V przy mokrych dłoniach to najkrótsza droga do szpitala.

Kolejność podłączenia w pierwszym (dolnym) łączniku wygląda tak: na wspólny zacisk L wchodzi przewód fazowy zasilający (kolor brązowy lub czarny, zgodnie z PN-EN 60446). Na zaciski L1 i L2 podłączasz dwie żyły korespondencyjne, które poprowadzisz do drugiego łącznika. Jeśli stosujesz kabel YDYp, żyła żółto-zielona (PE) pozostaje wolna jej zadanie kończy się dopiero przy oprawie.

W drugim (górnym) łączniku postępujesz odwrotnie: na zaciski L1 i L2 wchodzą te same dwie żyły korespondencyjne, a na zacisk wspólny L podłączasz przewód sterujący biegnący do lampy. Ten sam kolor, ta sama izolacja wizualnie niczym się nie różni, ale pełni zupełnie inną funkcję w obwodzie.

Do oprawy doprowadzasz trzy przewody: fazę sterującą (z górnego łącznika), neutralny (N, kolor niebieski) i ochronny (PE, żółto-zielony). Neutralny i ochronny biegną do lampy równolegle, bez przerywania w puszkach, bo ich zadaniem jest zapewnienie powrotu prądu i ochrony przeciwporażeniowej. Przerwanie żyły PE w środku łańcucha to błąd, który kompletnie niweluje bezpieczeństwo instalacji.

Przy instalacji podtynkowej wszystkie połączenia korespondencyjne wykonujesz w puszkach rozgałęźnych (średnica 60-70 mm dla standardowej głębokości) tam kable się zbiegają i rozchodzą. Wariant natynkowy pozwala zrezygnować z puszek pośrednich, bo całość prowadzisz w korytkach lub listwach elektroinstalacyjnych. Kanały natynkowe sprawdzają się w piwnicach, garażach i strychach, gdzie kucie tynku mija się z celem.

Po podłączeniu wszystkich zacisków sprawdź, czy żadna żyła nie wystaje poza listwę zaciskową więcej niż 1 mm to typowa przyczyna późniejszego grzania się styków. Dokręcenie śrub momentem wskazanym przez producenta (zwykle 0,8-1,2 Nm) i delikatne szarpnięcie każdego przewodu powinno potwierdzić pewne osadzenie.

Lista materiałów na obwód z 2 punktami sterowania

• Kabel YDYp 3×1,5 mm² odcinek między rozdzielnią a dolnym łącznikiem, długość zależna od trasy
• Kabel YDYp 3×1,5 mm² lub 4×1,5 mm² między oboma łącznikami (2 żyły korespondencyjne + PE)
• 2 łączniki schodowe z ramkami podtynkowe lub natynkowe
• Puszka rozgałęźna podtynkowa ⌀60 mm w miejscu rozgałęzienia
• Złączki WAGO 221 (3- lub 5-żyłowe) lub listwy zaciskowe śrubowe
• Próbnik napięcia, śrubokręt płaski i krzyżakowy, szczypce do ściągania izolacji

Włącznik krzyżowy schemat przy sterowaniu z 3 i 4 miejsc

Sterowanie z trzech miejsc wymaga wstawienia między dwa schodowe jednego krzyżowego. Łącznik krzyżowy posiada cztery zaciski rozmieszczone parami: dwa wejściowe (oznaczone ↑ lub strzałkami w górę) i dwa wyjściowe (↓). Każde naciśnięcie klawisza zamienia miejscami żyły korespondencyjne, więc logika „wciśnięty zapalone" działa w całym łańcuchu identycznie jak w wariancie dwupunktowym.

Przy czterech punktach sterowania używasz dwóch krzyżowych ustawionych szeregowo między skrajnymi schodowymi. Ogólna zasada jest prosta: liczba krzyżowych = liczba punktów sterowania minus dwa. Dla pięciu miejsc potrzebujesz więc trzech krzyżowych, a łańcuch rośnie geometrycznie, choć każdy kolejny łącznik działa na tej samej zasadzie „zamień kolejność dwóch przewodów".

Zwróć uwagę, że w całym łańcuchu zawsze biegną tylko dwa przewody korespondencyjne niezależnie od tego, ile krzyżowych dodasz. Właśnie dlatego obwód tak dobrze się skaluje: nowe punkty sterowania kosztują jeden dodatkowy łącznik, a nie kolejne kable w ścianie.

Przy dużej liczbie punktów warto rozważyć przeniesienie logiki sterowania do inteligentnego przekaźnika w rozdzielni. Przekaźnik bistabilny 230 V z wejściami na kilka przycisków działa jak symulator nieograniczonej liczby krzyżowych kosztuje 80-150 zł, a Ty zyskujesz cztery, sześć, nawet osiem punktów sterowania bez żadnej dodatkowej krzyżówki. To rozwiązanie, które stosuję w domach z długim korytarzem, gdzie tradycyjny łańcuch byłby niepraktyczny.

Kiedy krzyżowy nie wystarczy

Przy sześciu i więcej punktach tradycyjny łańcuch staje się kruchy jeden błąd w połączeniu skutkuje poszukiwaniem usterki w kilku puszkach. Inteligentny przekaźnik lub system smart home rozwiązuje problem, bo cała logika siedzi w jednym module nad bezpiecznikiem, a w ścianie biegną zwykłe przyciski dzwonkowe. Drugi scenariusz, w którym tradycja przegrywa, to klatki schodowe biurowców tam liczba punktów sięga kilkunastu i każdy łącznik to potencjalne miejsce awarii styków.

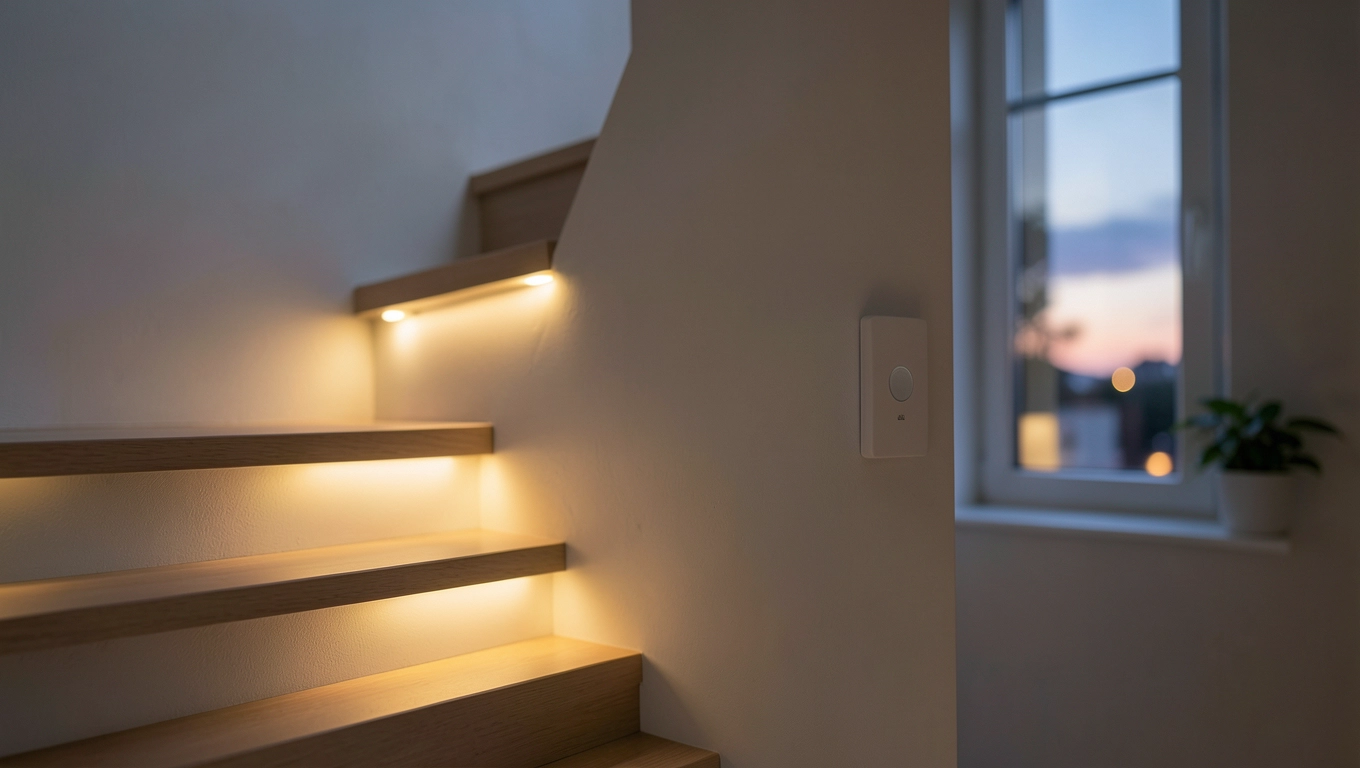

Oświetlenie schodowe bez kucia ścian: smart, PIR i czujnik zmierzchowy

Wynajem, świeża zabudowa karton-gips albo po prostu brak ochoty na tynk powodów, by unikać kucia, jest co najmniej tyle samo, co powodów, by kuć. Na szczęście nowoczesne sterowanie oświetleniem schodowym coraz częściej obywa się bez przewodów sterujących. Czujnik ruchu PIR montowany nad pierwszym stopniem to najprostsze rozwiązanie: wykrywa ruch, włącza lampę na ustawiony czas (zwykle 30-120 s) i gaśnie samoczynnie. Zasilanie pobiera z obwodu oświetleniowego, a instalacja zajmuje kwadrans.

PIR reaguje na zmianę promieniowania podczerwonego w polu widzenia czyli na ciepło ciała przechodzącej osoby. Dlatego lepiej unikać montażu naprzeciwko okna, gdzie słońce potrafi „oślepić" czujnik i generować fałszywe włączenia. W klatce schodowej sprawdza się za to montaż na wysokości 2,2-2,5 m, skierowany ukośnie w dół pokrycie obejmuje wtedy 2-3 stopnie w obie strony.

Czujnik zmierzchowy działa inaczej: mierzy natężenie światła otoczenia i włącza lampę dopiero po zachodzie słońca, niezależnie od ruchu. W korytarzu z oknem to wręcz lepsze rozwiązanie, bo w dzień światła nie trzeba w ogóle zapalać. Przekaźnik zmierzchowy z sondą zewnętrzną kosztuje 60-120 zł, a jego montaż sprowadza się do podłączenia trzech przewodów (faza, neutral, wyjście do lampy).

Smart home przenosi całą logikę do aplikacji i chmury. Zigbee (np. popularne przekaźniki montowane za łącznikiem w puszce) tworzy sieć kratową każde urządzenie przekazuje sygnał dalej, więc zasięg rośnie z liczbą modułów. Matter i Thread to nowsze standardy, które w 2025 r. zdobywają popularność dzięki kompatybilności między producentami: żarówka z jednego ekosystemu dogada się z łącznikiem z drugiego. Tuya i jej klon pozostają najtańszą opcją dla osób zaczynających przygodę z automatyką domową.

W praktyce najczęściej spotykanym scenariuszem jest połączenie starej instalacji schodowej z modułem smart za łącznikiem. Nie musisz wymieniać puszek ani kuć ścian moduł montujesz w istniejącej puszce, zasilasz z obwodu, a korespondencję symulujesz bezprzewodowo przez aplikację. Inteligentne oświetlenie schodowe pozwala też tworzyć sceny (np. „schody wieczorem" przyciemnia światło do 30%, „schody alarm" miga na czerwono).

Ściemniacz schodowy to osobna kategoria, przydatna w domach z otwartą klatką schodową, gdzie ostre światło o trzeciej w nocy razi. Montaż wymaga łącznika ściemniającego zamiast standardowego schodowego między oba wstawiasz przewód sterujący, a sam ściemniacz obsługuje fazę ściętą (TRIAC) w kierunku lampy. Nie każda żarówka LED współpracuje ze ściemniaczem; szukaj oznaczenia „dimmable" lub „dim to warm".

Najczęstsze błędy przy montażu wyłącznika schodowego

Brak przewodu ochronnego w puszce to grzech numer jeden w polskich realiach budowlanych. W domach z lat siedemdziesiątych i osiemdziesiątych instalacja prowadzona była kablem dwużyłowym, bo nikt nie przewidywał opraw metalowych. Dziś montujesz kinkiet z aluminium i okazuje się, że brak PE to realne zagrożenie porażeniem przy uszkodzeniu izolacji. Rozwiązaniem jest dopytanie elektryka o modernizację rozdzielni i wymianę kabla na trzyżyłowy przy okazji remontu.

Drugie miejsce zajmuje mylenie zacisku wspólnego z jednym z dwóch korespondencyjnych. Łącznik schodowy ma trzy zaciski, a dwa z nich wyglądają identycznie. Producent oznacza zwykle tylko jeden strzałką, literą L lub kolorem czerwonym a reszta zostaje zgadywaniu. W praktyce najczęściej spotykanym błędem jest podłączenie fazy zasilającej do L1 zamiast L; obwód działa wtedy pozornie poprawnie, ale po odłączeniu zasilania lampa zostaje pod napięciem, bo wyłącznik rozłącza przewód neutralny zamiast fazowego.

Brak puszki rozgałęźnej w miejscu połączenia kabli to klasyka garażowych instalacji. Skręcanie przewodów taśmą izolacyjną i chowanie ich pod tynk to proszenie się o kłopoty: poluzowany styk grzeje się, iskrzy, w skrajnych przypadkach wywołuje pożar. Złączki WAGO 221 kosztują 1-2 zł za sztukę, a pozwalają na szybki, pewny montaż bez śrubokręta. Dla purystów istnieją też listwy zaciskowe śrubowe zatrzaskiwane w puszce.

Wyłączenie zasilania wyłącznikiem w rozdzielni zamiast odłączenie napięcia całkowite to błąd ludzi, którzy nie ufają opisom obwodów. Próbnik napięcia to jedyne narzędzie, które daje pewność; sam fakt przekręcenia dźwigni nie gwarantuje, że w puszce nie czeka na Ciebie 230 V z sąsiedniego obwodu poprowadzonego tym samym kanałem.

Wybór łącznika o zbyt niskim prądzie znamionowym (poniżej 10 A) dla obwodu z wieloma oprawami LED to błąd rzadko spotykany w domach, ale częsty w biurach, gdzie do jednego łącznika schodowego podpięto kilkanaście paneli sufitowych. Łącznik grzeje się w miejscu styku, a z czasem plastik żółknie i zaczyna pachnieć. Przy obciążeniu powyżej 8 A bezpieczniej zastosować przekaźnik bistabilny w rozdzielni i ograniczyć rolę łącznika do przekazywania impulsu.

Brak testu po montażu, gdy wszystko wraca na ścianę. Po podłączeniu koniecznie sprawdź próbnikiem napięcie na każdym zacisku przy włączonym i wyłączonym łączniku, w obu punktach. Prawidłowy wynik: faza pojawia się na jednym z dwóch korespondencyjnych przewodów, znika i pojawia się na drugim przy każdym naciśnięciu. Jeśli faza „przeskakuje" inaczej, niż przewiduje schemat, wróć do puszki i popraw oznaczenia.

Mieszanie kolorów przewodów to wstydliwy błąd, który wraca po latach, gdy remont przejmuje inny elektryk. Jeśli w domu obowiązuje konwencja brązowy = faza, niebieski = neutralny, żółto-zielony = ochronny, to trzymaj się jej w każdym obwodzie. Zmiana koloru na „bo tak ładniej pasował" może kosztować godziny szukania przewodu w ścianie podczas późniejszej awarii.

Bezpieczeństwo przede wszystkim

Wszelkie prace przy instalacji 230 V wymagają uprawnień SEP do 1 kV w zakresie eksploatacji (E) lub dozoru (D). Samodzielny montaż bez uprawnień jest legalny wyłącznie we własnym mieszkaniu i na własne ryzyko ale w praktyce oznacza brak odszkodowania od ubezpieczyciela w razie pożaru instalacji.

Kosztorys i czas montażu ile zapłacisz w 2025/2026 roku

Samodzielny montaż obwodu schodowego z dwoma punktami sterowania zajmuje doświadczonemu majsterkowiczowi 2-3 godziny łącznie z przygotowaniem trasy. Początkujący potrzebuje zwykle pół dnia, bo najwięcej czasu zajmuje precyzyjne wycięcie puszek i poprowadzenie kabla w tynku. Elektryk z uprawnieniami wycenia taką instalację na 250-450 zł robocizny, w zależności od regionu najdrożej w Warszawie i Trójmieście, najtaniej w mniejszych miastach wschodniej Polski.

Wariant smart wychodzi drożej w materiałach, ale taniej w robociźnie, bo nie wymaga kucia. Moduł Zigbee za łącznikiem (40-90 zł), bramka domowa (100-250 zł) i żarówka LED Zigbee (30-60 zł) dają łącznie 170-400 zł, a cała instalacja zamyka się w 2-3 godzinach bez pyłu. Przy remoncie całej klatki schodowej różnica w cenie staje się znacząca, zwłaszcza w budynkach z zabytkowym tynkiem, którego nie wolno kucić.

Statystyki adaptacji smart home w Polsce z 2025 r. mówią o 15% gospodarstw domowych korzystających z co najmniej jednego urządzenia automatyki domowej. W nowym budownictwie odsetek sięga 30%, a wśród osób remontujących mieszkanie 22%. Najszybciej rośnie udział standardu Matter, który w 2026 r. ma szansę stać się domyślnym protokołem łączącym Zigbee, Thread i WiFi w jednym ekosystemie.

Wymagania normatywne i oświetlenie klatki schodowej

Norma PN-EN 12464-1 definiuje natężenie oświetlenia w zależności od funkcji pomieszczenia. Dla klatki schodowej w budynku mieszkalnym minimalna wartość to 100 lx na powierzchni stopni, a na spocznikach 150 lx. Przy schodach z elementami dekoracyjnymi (np. drewniane stopnie w hotelu) norma zaleca nawet 200 lx, bo zbyt miękkie światło zniekształca ocenę głębokości stopnia i sprzyja potknięciom.

Barwa światła wpływa na percepcję schodów bardziej, niż się wydaje. 2700-3000 K (ciepła biel) buduje przytulność w domu, ale na schodach zewnętrznych obniża kontrast i utrudnia ocenę krawędzi. 4000 K (neutralna biel) to rozsądny kompromis na klatki wewnętrzne; 5000-6500 K (zimna biel) sprawdza się w piwnicach, garażach i przejściach technicznych, gdzie priorytetem jest funkcjonalność, a nie nastrój.

Rozmieszczenie opraw to osobna dyscyplina projektowa. Kinkiety ścienne co 2-3 stopnie (nie rzadziej niż co 4) eliminują efekt „schodka w cieniu" miejsca, gdzie światło z jednej oprawy nie dociera do sąsiedniego stopnia. Rozstaw kinkietów co 2,5 stopnia przy wysokości montażu 90-110 cm nad stopniem daje równomierne pokrycie przy mocy 3-5 W na punkt (strumień 250-400 lm).

Wskaźnik oddawania barw CRI powinien wynosić minimum 80, a przy oświetleniu dekoracyjnym (drewno, kamień) powyżej 90. Tania żarówka LED o CRI 70 zniekształca kolor ścian i balustrady, przez co wnętrze wygląda „płasko" nawet przy wysokim natężeniu. Na schodach, gdzie użytkownik skupia wzrok na stopniach, zniekształcenie barw zmniejsza kontrast i wydłuża czas reakcji.

Ściągawka: schemat podłączenia w krokach

1. Odłącz napięcie w rozdzielni, sprawdź próbnikiem brak fazy na przewodach
2. Poprowadź kabel YDYp 3×1,5 mm² od rozdzielni do puszki dolnego łącznika
3. Połącz przewody korespondencyjne między obydwoma łącznikami (2 żyły)
4. Podłącz fazę zasilającą do zacisku wspólnego L pierwszego łącznika
5. Podłącz fazę sterującą do zacisku wspólnego L drugiego łącznika i wyprowadź ją do lampy
6. Doprowadź przewód neutralny (N, niebieski) i ochronny (PE, żółto-zielony) bezpośrednio do oprawy
7. Sprawdź próbnikiem poprawność przełączania fazy na obu łącznikach
8. Włącz napięcie, przetestuj działanie z obu punktów

Przy pracy w starszej instalacji dwużyłowej najpierw sprawdź, czy przewód ochronny da się doprowadzić z rozdzielni dodatkową żyłą. Brak PE przy kinkiecie metalowym to realne zagrożenie życia w razie przebicia izolacji w oprawie.

Warianty 3+ punktów wymagają wstawienia łączników krzyżowych między skrajnymi schodowymi schemat łańcucha wygląda wtedy jak: schodowy → krzyżowy (opcjonalnie kilka) → schodowy, przy czym zaciski wejściowe i wyjściowe krzyżowego zamieniają miejscami żyły korespondencyjne. Inteligentny przekaźnik bistabilny w rozdzielni eliminuje potrzebę krzyżowych powyżej 4 punktów i daje dodatkowe funkcje: ściemnianie, sceny, sterowanie głosowe. Schemat połączeń wyłączników schodowych w wariancie smart sprowadza się do zasilania modułu (L, N) i wyjścia do lampy; przyciski dzwonkowe łączysz przewodem sygnałowym z wejściami przekaźnika.

Jeśli instalacja schodowa ma służyć latami, postaw na łączniki z mechanizmem śrubowym zamiast szybkozłączek sprężynowych. Te drugie są wygodniejsze przy montażu, ale po 8-10 latach sprężyna traci napięcie i zaczyna grzać styk. Przy okazji remontu wymień puszki na głębsze (60 mm zamiast 45 mm), bo rosnąca liczba kabli wymaga miejsca na bezpieczne ułożenie złączek.
