Powierzchnia napowietrzania klatki schodowej – ile naprawdę musi wynosić?

Powierzchnia napowietrzania klatki schodowej: od wzoru do działającego systemu

Projektant, który siada do obliczeń wentylacji oddymiającej, rzadko szuka ogólników. Potrzebuje konkretu: ile metrów kwadratowych otworu nawiewnego zapewni bezpieczną ewakuację, jakie ciśnienie musi wytworzyć wentylator i dlaczego klasyczna grawitacja zawodzi w nowoczesnych budynkach. Właśnie na te pytania odpowiada poniższy przewodnik, oparty na wytycznych CNBOP-PIB W-0003 z aktualizacją 2019, normach z serii PN-EN 12101 oraz Warunkach Technicznych (§245, §246, §270).

• Powierzchnia napowietrzania klatki schodowej: od wzoru do działającego systemu

Dlaczego grawitacja przestaje wystarczać

Tradycyjne klapy dymowe w dachu działają dzięki różnicy temperatur. Zimą różnica sięga kilkudziesięciu stopni, latem często spada poniżej 5°C, a wtedy ciąg staje się odwrócony lub zerowy. Budynki średniowysokie, podziemne kondygnacje i szczelne drzwi antywłamaniowe skutecznie blokują napływ kompensacyjny. Efekt jest nieprzewidywalny: dym cofa się do klatki, a procedura ewakuacji zamienia się w ruletkę.

Rozwiązaniem jest mechaniczny nawiew kompensacyjny, czyli wentylator osiowy sterowany automatyką. System ZODIC-M (Zabezpieczenie Oddymiania z Dolnym Inicjowaniem Cyfrowym Mechanicznym) tłoczy świeże powietrze z zewnątrz, wyrównując podciśnienie i utrzymując dym nad strefą ruchu. Dobrze zaprojektowany obieg pozwala zmniejszyć klapę dachową, ograniczyć hałas i zyskać pewność działania niezależnie od pogody.

Powierzchnia napowietrzania klatki schodowej wzór ogólny

W polskich przepisach nie istnieje jeden sztywny wzór, lecz trzy niezależne kryteria, z których wybiera się największą wartość. Każde z nich wynika z innego zjawiska fizycznego.

Kryterium prędkości serce obliczenia

Najważniejszym parametrem pozostaje przekrój klatki Akso, czyli pole rzutu poziomego schodów, podestów i spoczników. Dla budynku średniowysokiego o wymiarach 2,4 × 5,9 m wynosi ono 14,2 m². Pomnożenie tego pola przez wymaganą prędkość 0,2 m/s daje minimalny strumień objętościowy powietrza kompensacyjnego:

V_n = 0,2 × 14,2 = 2,84 m³/s, czyli 10 224 m³/h. Ta wartość gwarantuje, że dym unosi się z prędkością wystarczającą do utrzymania warstwy konwekcyjnej powyżej głów ewakuowanych osób.

Kryterium nieszczelności ukryty pożeracz wydajności

Nawet szczelny kanał wentylacyjny traci powietrze przez łączenia, rewizje i przepusty instalacyjne. Norma PN-EN 12101-6 dopuszcza klasę nieszczelności B, przy której strata wynosi około 15% strumienia przy podciśnieniu 15 Pa. Dla naszego przykładu oznacza to dodatkowe 1 534 m³/h, które trzeba doliczyć do wartości bazowej.

Kryterium otwartych drzwi kiedy je pominąć

W budynkach nowo projektowanych zakłada się, że drzwi do klatki pozostają zamknięte i wyposażone w samozamykacze oraz odporność ogniową EI 30. W takim wypadku kryterium 1 m/s można świadomie pominąć, co znacząco obniża wymaganą wydajność wentylatora. W obiektach modernizowanych warto jednak sprawdzić, czy istniejące drzwi spełniają normę PN-EN 13501-4 pod względem dymoszczelności brak tej cechy może wymusić zwiększenie nawiewu nawet o 8 000 m³/h.

Sumowanie i dobór wentylatora

W naszym przykładzie suma trzech składników (10 224 + 1 534 + pominięte drzwi) wynosi 11 758 m³/h. Dodając 15% rezerwy eksploatacyjnej, otrzymujemy 13 522 m³/h. Jednak po dokładnym uszczelnieniu kanału i zastosowaniu klap przeciwpożarowych klasy EI 120 można zrezygnować z naddatku, dobierając wentylator osiowy o wydajności około 12 000 m³/h przy sprężu 250 Pa. To mniejsza moc, mniejszy przekrój kanału i niższe koszty zasilania gwarantowanego.

Sekwencja działania, która ratuje życie

Klucz do skuteczności tkwi nie w samej wydajności, lecz w kolejności uruchamiania elementów. Detektor dymu wysyła sygnał do centrali. Po 60 sekundach opóźnienia (czas na potwierdzenie zagrożenia i alarm) otwierają się klapy dymowe w dachu. Dopiero wtedy startuje wentylator nawiewny, tłocząc powietrze kompensacyjne z najniższej kondygnacji.

Taki porządek eliminuje zjawisko „pchania” dymu w górę przed otwarciem drogi ujścia. Sekwencja sterowania musi być zapisana w dokumentacji powykonawczej i przetestowana podczas odbioru.

Gdzie umieścić czerpnię fizyka, nie widzimisię

Najskuteczniejsza lokalizacja czerpni to najniższa kondygnacja podziemna, najlepiej poniżej poziomu gruntu. Zimne, gęste powietrze opada naturalnie i wypycha dym ku górze z dodatkową siłą. Gdy podziemie nie istnieje, wentylator montuje się na parterze, ale wtedy konieczne są przedsionki przeciwpożarowe, drzwi EI 30 i samozamykacze.

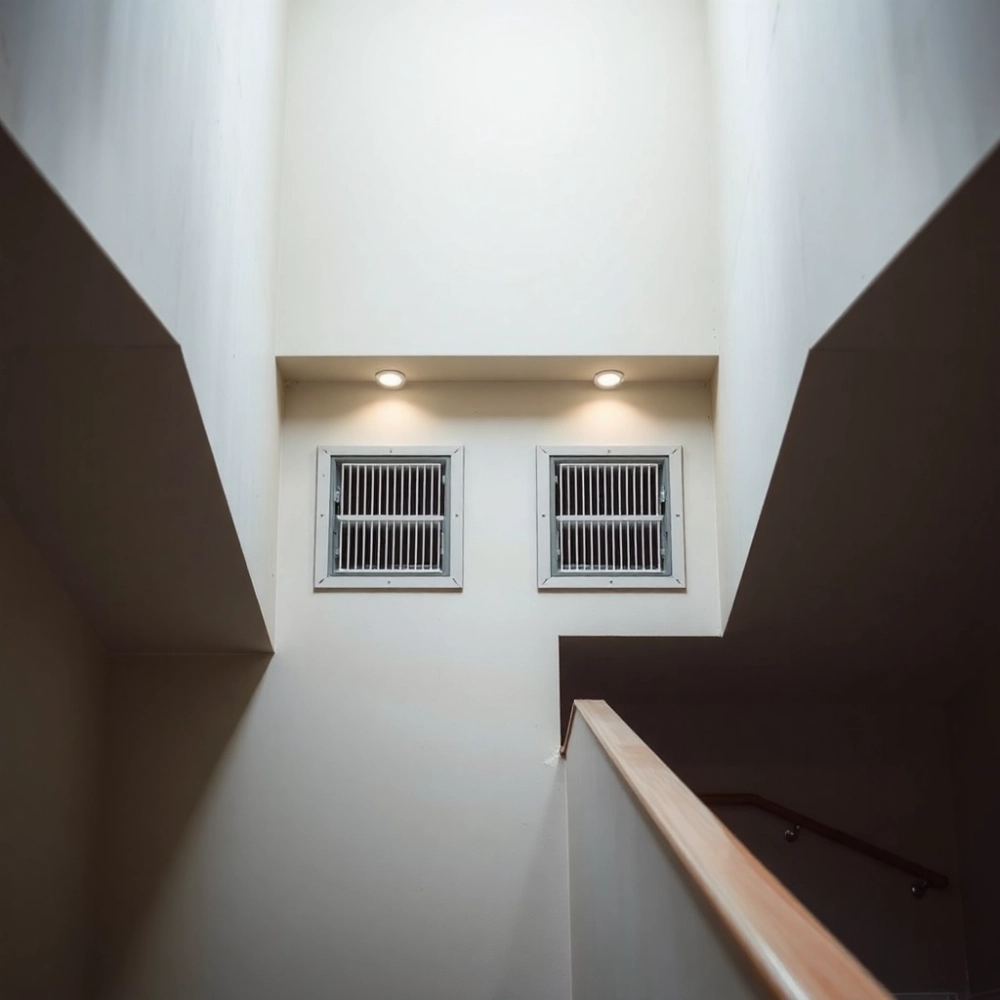

Krata czerpna powinna mieć pole co najmniej 1,2 × obliczone pole otworu w ścianie, by uniknąć throttlingu. W strefach o dużym zanieczyszczeniu pyłem stosuje się filtry klasy G4, co obniża wydajność o 8-12% i trzeba to uwzględnić w doborze.

Checklist projektanta przed zamówieniem wentylatora

• Czy klatka ma ścianę zewnętrzną lub okno otwierane automatycznie?
• Czy klapy dymowe w dachu mają łączną powierzchnię ≥ 5% Akso i ≥ 1 m²?
• Czy drzwi na każdej kondygnacji posiadają odporność ogniową EI 30 i samozamykacz?
• Czy kanał wentylacyjny spełnia klasę szczelności B wg PN-EN 12101-6?
• Czy zapewniono zasilanie gwarantowane przez minimum 60 minut?
• Czy producent wentylatora dostarczył deklarację właściwości użytkowych?

Uwaga: pominięcie któregokolwiek punktu kończy się odmową odbioru przez rzeczoznawcę ds. ppoż. W praktyce najczęściej brakuje zasilania awaryjnego lub deklaracji CNBOP.

Kiedy nie stosować mechaniki

Budynki niskie (do 4 kondygnacji naziemnych) z otwartymi drzwiami zewnętrznymi nie potrzebują wentylatora. Koszt inwestycji zwraca się tam, gdzie grawitacja zawodzi z powodu wysokości, szczelności lub podziemi. W budynkach zabytkowych, gdzie montaż ciężkiego kanału jest niemożliwy, pozostaje jedynie powiększenie klap dachowych i rezygnacja z klimatyzacji w klatce.

Cykl przeglądów, o którym nikt nie chce mówić

System oddymiania działa tylko wtedy, gdy co roku przejdzie przegląd. Centrala musi przejść test baterii, klapy dymowe sprawdzenie mechanizmu otwarcia, a wentylator pomiar prądu rozruchowego. Norma CNBOP-PIB wymaga, by wynik przeglądu wpisać do książki obiektu. Zaniedbanie tego obowiązku skutkuje nie tylko mandatem, ale też odmową wypłaty odszkodowania przez ubezpieczyciela.

Częstotliwość przeglądów: co 12 miesięcy lub po każdym alarmie. W budynkach z monitoringiem automatycznym wystarczy jeden przegląd rocznie, w pozostałych dwukrotnie.

Oszczędności, które kryją się w szczegółach

Mniejszy wentylator to nie tylko niższy koszt zakupu, ale też mniejsze zasilanie gwarantowane. Agregat prądotwórczy o mocy 5 kVA zamiast 8 kVA kosztuje kilka tysięcy złotych mniej. Szczelny kanał z klapami EI 120 obniża zapotrzebowanie na moc chłodniczą czerpni, bo powietrze nie miesza się z gorącym otoczeniem.

Porada praktyczna: wybieraj wentylatory z falownikiem. Przy prędkości 70% zużycie energii spada do około 35%, a regulacja wydajności w czasie ewakuacji pozwala uniknąć gwałtownych skoków ciśnienia w klatce.

Compliance w jednym akapicie

Spełnienie wymagań WT §270 ust. 1 i 2 sprowadza się do trzech filarów. Pierwszy to automatyka zgodna z wytycznymi CNBOP-PIB W-0003:2019. Drugi to wentylator i kanał zgodne z PN-EN 12101-6 oraz PN-EN 12101-10. Trzeci to drzwi dymoszczelne wg PN-EN 13501-4. Gdy te trzy elementy tworzą spójny system, odbiór przechodzi bez uwag.

Przykład obliczeniowy krok po kroku (przypomnienie): Akso = 14,2 m², prędkość 0,2 m/s, strata nieszczelności 15% → wentylator 12 000 m³/h, klapa dachowa 5% × 14,2 = 0,71 m² (ale ≥ 1 m², więc dobieramy 1 m²), kratka czerpna 1,2 × pole kanału.

Źródła i normy

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (§245, §246, §270). Wytyczne CNBOP-PIB W-0003:2019 „Zabezpieczenie przed zadymieniem dróg ewakuacyjnych w budynkach”. Normy PN-EN 12101-6, PN-EN 12101-10 oraz PN-EN 13501-4. Pełne teksty aktów prawnych dostępne w Internetowym Systemie Aktów Prawnych (isap.sejm.gov.pl), wytyczne CNBOP na stronie cnbop.pl.

Powierzchnia napowietrzania klatki schodowej to nie pojedyncza liczba, lecz wynik trzech niezależnych obliczeń, które razem tworzą bezpieczny system. Dobrze zaprojektowany nawiew kompensacyjny pracuje cicho, niewidocznie, a w krytycznym momencie uruchamia się w ciągu minuty. Jeśli potrzebujesz indywidualnej kalkulacji dla swojego budynku lub sprawdzenia zgodności dokumentacji, skontaktuj się z doradcą technicznym dobór urządzeń i parametrów zajmuje zwykle dwa dni robocze.
