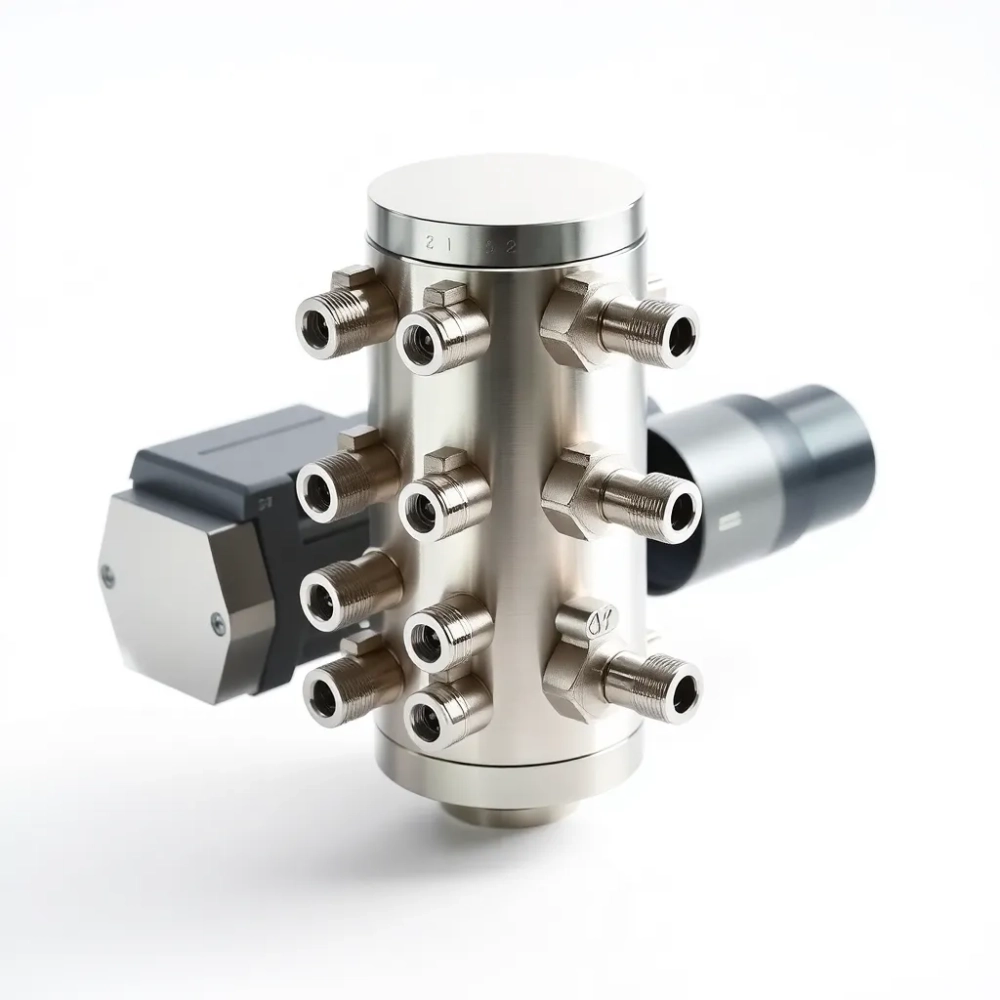

Rozdzielacz do podłogówki 12 sekcji z pompą wymiary – kompletna specyfikacja
Szafka na dwa rozdzielacze, drugi komin wentylacyjny, dwa podejścia hydrauliczne i podwójny koszt uzbrojenia. To realny scenariusz, który czeka inwestora planującego ogrzewanie podłogowe na powierzchni około 160 m² i wybierającego belkę z mniejszą liczbą obwodów. Rozdzielacz do podłogówki 12 sekcji z pompą o konkretnych wymiarach pozwala zmieścić cały węzeł w jednej szafce podtynkowej, uprościć orurowanie i skrócić czas pracy instalatora. Poniżej pełna specyfikacja wymiarowa, dobór szafki oraz procedura montażu krok po kroku, przygotowana z myślą o inwestorze, który chce wiedzieć dokładnie, co kupuje i ile miejsca potrzebuje.

- Parametry techniczne rozdzielacza 12-obwodowego z pompą
- Dobór szafki instalacyjnej do rozdzielacza 12 sekcji z pompą
- Montaż rozdzielacza 12-obwodowego z pompą krok po kroku
- Kiedy nie wybrać rozdzielacza 12-obwodowego z pompą
- Porównanie kosztów w przeliczeniu na metr kwadratowy
- Najczęstsze błędy montażowe
- Dobór do powierzchni i długości pętli
- Regulacja hydrauliczna bez tajemnic
Parametry techniczne rozdzielacza 12-obwodowego z pompą
Długość belki roboczej bez osprzętu wynosi zwykle 540 mm. Po zamontowaniu zaworów termostatycznych, rotametrów, odpowietrzników i pompy mieszającej bryła rośnie do około 700 mm. Na to trzeba jeszcze doliczyć około 15 cm luzu serwisowego na każdym końcu, żeby kluczem montażowym swobodnie dokręcić eurokonusy PEX 16x2.0.
| Parametr | Wartość |
|---|---|
| Liczba obwodów | 12 |
| Materiał belki | Mosiądz CW617N (wg PN-EN 12165) |
| Rozstaw osi przyłączy | 50 mm |
| Długość całkowita z osprzętem | ok. 700 mm |
| Wysokość bez pompy | ok. 320 mm |
| Wysokość z pompą | ok. 380 mm |
| Głębokość zabudowy | ok. 110 mm |
| Przyłącza belki | GW 1" DN25 |
| Przyłącza obwodów | Eurokonus PEX 16x2.0 / PERT 16x2.0 |
| Ciśnienie maksymalne | 6 bar |
| Temperatura maksymalna | 60°C |
| Medium | Woda lub glikol do 50% |
| Pompa | Wilo Para 15/6 lub odpowiednik, wysokość podnoszenia do 6 m |
| Gwint siłownika | M30x1,5 |
Rozstaw 50 mm między osiami to wartość normatywna dla belek standardowych. Każda sekcja składa się z dwóch przyłączy: zasilania (zawór termostatyczny z możliwością montażu siłownika termoelektrycznego) oraz powrotu (rotametr z podziałką 0-5 l/min). Rotametry pozwalają ustawić dokładny przepływ na każdej pętli, co jest kluczowe przy regulacji hydraulicznej.
Belki wykonane z mosiądzu CW617N wytrzymują ciśnienie robocze do 10 bar przy temperaturze do 110°C. W instalacjach podłogowych te wartości są mocno zredukowane (6 bar, 60°C), co daje duży zapas bezpieczeństwa. Norma PN-EN 1254-2 określa wymagania dla łączników mosiężnych stosowanych w instalacjach wody pitnej i grzewczej.
Wbudowana pompa mieszająca zapewnia obieg medium między kotłem a obiegami podłogowymi. Bez niej rozdzielacz musiałby pracować na tym samym obiegu co kocioł, co w przypadku źródeł wysokotemperaturowych (kocioł na pellet, węgiel, drewno) prowadziłoby do przegrzewania podłogi. Pompa wymusza obieg i umożliwia mieszanie termiczne z zaworem mieszającym trójdrogowym.
Mosiądz CW617N
Dobra odporność na odcynkowanie w instalacjach z kotłami na paliwo stałe. Kompatybilny z wodą o pH 7-9.
Stal nierdzewna AISI 304
Lepsza odporność na media agresywne i tlen. Zalecana przy pompach ciepła i instalacjach z glikolem.
Wymiary pompy mieszającej
Pomma zajmuje około 130 mm wysokości i 100 mm szerokości. Jej korpus wchodzi w światło szafki razem z kablem zasilającym o długości około 1 m. Dlatego szafka musi mieć co najmniej 120 mm głębokości w części montażowej, a najlepiej 150 mm, żeby zmieścić się też izolacja termiczna przewodów.
Dobór szafki instalacyjnej do rozdzielacza 12 sekcji z pompą
Szerokość wewnętrzna szafki powinna wynosić minimum 800 mm. Przy 700 mm długości rozdzielacza zostaje 50 mm luzu z każdej strony, co pozwala na swobodne podłączenie rur PERT i ewentualną wymianę rotametru bez demontażu całej belki.
| Liczba obwodów | Szerokość szafki (wewnętrzna) | Wysokość | Głębokość |
|---|---|---|---|
| 8 | 600 mm | 700 mm | 120 mm |
| 10 | 700 mm | 700 mm | 120 mm |
| 12 | 800 mm | 700 mm | 120-150 mm |
| 14 | 900 mm | 800 mm | 150 mm |
| 16 | 1000 mm | 800 mm | 150 mm |
Wysokość szafki 700 mm wystarcza na rozdzielacz z pompą i zaworem mieszającym. Większe szafki (800-900 mm) dają dodatkowe miejsce na automatykę, listwy zaciskowe i ewentualny moduł sterowania strefowego.
Głębokość 120 mm to absolutne minimum dla wersji podtynkowej. W ścianie murowanej wnęka musi mieć głębokość 130-150 mm, żeby zmieścić tynk, izolację i sam korpus szafki. W karton-gipsie głębokość profilu CW 100 wystarczy, ale lepiej zastosować profile CW 75 z dodatkowym kołnierzem montażowym.
Najczęstszy błąd to wybór szafki „na styk" z wymiarem rozdzielacza. Po zamontowaniu zaworów termostatycznych i podłączeniu rur PERT okaże się, że nie ma miejsca na klucz. Zostaw minimum 10-15 cm zapasu na każdym końcu.
Lokalizacja szafki
Optymalne miejsce to ściana korytarza blisko kotłowni. Odległość od źródła ciepła nie powinna przekraczać 3 m, żeby nie tracić temperatury na długich podejściach. Wysokość montażu od 40 do 120 cm od podłogi ułatwia odczyt rotametrów i obsługę zaworów odcinających.
Montaż rozdzielacza 12-obwodowego z pompą krok po kroku
Montaż wymaga podstawowego zestawu narzędzi: klucz płaski 30 mm do eurokonusów, klucz imbusowy 6 mm do klamer montażowych, poziomica 60 cm, wiertarka z wiertłem 10 mm oraz manometr do napełniania instalacji. Czas pracy dwóch doświadczonych instalatorów to około 4 godziny od wywiercenia otworów do uruchomienia.
Krok 1: Montaż klamer i belek
Belki rozdzielacza montuje się na klamrach przykręcanych do ściany lub szafki. Rozstaw klamer co 200-250 mm zapewnia stabilność i eliminuje naprężenia przy dokręcaniu eurokonusów. Poziomnica na górnej krawędzi belki zasilającej pozwala ustawić całość idealnie w poziomie, co ma znaczenie dla prawidłowego odczytu rotametrów.
Krok 2: Podłączenie zasilania i powrotu
Przewód zasilający z kotła wchodzi do górnej belki przez przyłącze GW 1". Uszczelnienie zapewnia taśma PTFE lub pakuły lniane z pastą. Powrót z instalacji podłogowej wchodzi do dolnej belki przez analogiczne przyłącze. Moment dokręcania to 25-30 Nm, czyli „na wyczucie" mocno, ale bez przesady.
Krok 3: Napełnianie i odpowietrzanie
Instalację napełnia się wodą lub mieszaniną wody z glikolem (max 50%) pod ciśnieniem 3 bar. Odpowietrzniki automatyczne na obu belkach powinny być lekko poluzowane, żeby powietrze mogło swobodnie uciekać. Po napełnieniu ciśnienie spada do 1,5 bar, co jest wartością roboczą dla większości instalacji podłogowych.
Krok 4: Ustawianie przepływów rotametrów
Każda pętla podłogowa potrzebuje przepływu zależnego od jej długości. Standardowa zasada to 1,5 l/min na pętlę o długości 80 m, 2,0 l/min dla 100 m i 2,5 l/min dla 120 m. Wartość odczytuje się na podziałce rotametru w postaci pływaka z niebieskim lub czerwonym wskaźnikiem.
| Długość pętli | Przepływ | Zakres rotametru |
|---|---|---|
| 60-80 m | 1,5 l/min | 0-5 l/min |
| 80-100 m | 2,0 l/min | 0-5 l/min |
| 100-120 m | 2,5 l/min | 0-5 l/min |
| 120-140 m | 3,0 l/min | 0-5 l/min |
Krok 5: Uruchomienie pompy i zaworu mieszającego
Pompa powinna pracować na biegu II lub III przy standardowej instalacji 160 m². Zbyt niski bieg oznacza słaby obieg i nierównomierne grzanie pętli. Zbyt wysoki bieg to szum i szybsze zużycie łożysk. Zawór mieszający trójdrogowy ustawia się na temperaturę zasilania 35-40°C, co dla podłogówki jest wartością optymalną.
Po 24 godzinach pracy warto skontrolować ciśnienie w instalacji. Spadek o 0,2-0,3 bar oznacza konieczność uzupełnienia medium. Powolny spadek to znak, że odpowietrzniki jeszcze pracują i usuwają resztki powietrza.
Krok 6: Montaż automatyki
Siłowniki termoelektryczne M30x1,5 montuje się na zaworach termostatycznych. Przewody prowadzi się w korytkach lub peszelach do listwy zaciskowej, a stamtąd do regulatora pogodowego. System pozwala na niezależne sterowanie każdą pętlą w zależności od temperatury w poszczególnych pomieszczeniach.
Kiedy nie wybrać rozdzielacza 12-obwodowego z pompą
Przy powierzchni mniejszej niż 100 m² lepszy będzie rozdzielacz 8-obwodowy. Przy 200 m² i więcej sensowniej zastosować dwa rozdzielacze 10-12 obwodowe lub jeden 16-obwodowy, ale wtedy potrzebna jest szafka o szerokości minimum 1000 mm. Również w przypadku bardzo skomplikowanego układu pomieszczeń z wieloma krótkimi pętlami (poniżej 50 m) lepiej sprawdzi się rozdzielacz 16-obwodowy, gdzie każda pętla obsługuje mniejszą strefę.
Porównanie kosztów w przeliczeniu na metr kwadratowy
| Wariant | Cena rozdzielacza | Szafka + osprzęt | Razem za 120 m² | Koszt na m² |
|---|---|---|---|---|
| 8 obwodów, mosiądz | 650 zł | 400 zł | 1 050 zł | 8,75 zł/m² |
| 12 obwodów, mosiądz + pompa | 1 300 zł | 600 zł | 1 900 zł | 15,83 zł/m² |
| 12 obwodów, INOX + pompa | 1 500 zł | 600 zł | 2 100 zł | 17,50 zł/m² |
| 16 obwodów, mosiądz | 1 400 zł | 700 zł | 2 100 zł | 17,50 zł/m² |
Różnica między wariantem mosiężnym a INOX to około 200-250 zł na całej instalacji. W przeliczeniu na m² daje to 1,5-2 zł, co jest kwotą symboliczną przy inwestycji rzędu 40-60 tys. zł za całą podłogówkę. Wybór materiału belki powinien wynikać z typu źródła ciepła, nie z ceny.
Najczęstsze błędy montażowe
Za mała szafka to klasyk. Instalator mierzy sam rozdzielacz, zapomina o osprzęcie, a potem nie może dokręcić eurokonusów. Kolejny błąd to brak odpowietrznika na belce powrotnej. Powietrze gromadzi się w najwyższym punkcie, a jeśli to akurat powrót, instalacja pracuje nierównomiernie. Trzeci problem to źle ustawione rotametry. Zbyt niski przepływ oznacza niedogrzaną podłogę, zbyt wysoki szum w instalacji.
Nigdy nie montuj rozdzielacza bez zaworów odcinających na zasilaniu i powrocie. Bez nich nie da się wymienić rotametru bez spuszczania całej instalacji.
Dobór do powierzchni i długości pętli
| Powierzchnia | Liczba obwodów | Długość rury PERT | Rozstaw rury |
|---|---|---|---|
| do 80 m² | 8 | 800 mb | 15 cm |
| 80-120 m² | 10-12 | 1 000-1 200 mb | 15 cm |
| 120-160 m² | 12-14 | 1 300-1 500 mb | 15 cm |
| 160-200 m² | 14-16 | 1 600-1 800 mb | 15 cm |
Wzór na liczbę obwodów jest prosty: 1 obwód obsługuje około 10-12 m² powierzchni przy rozstawie rury 15 cm. Przy rozstawie 20 cm jedna pętla może obsłużyć nawet 15 m², ale komfort termiczny będzie niższy. W strefach brzegowych (przy oknach) warto zastosować rozstaw 10 cm, co zwiększa liczbę potrzebnych obwodów.
Regulacja hydrauliczna bez tajemnic
Po ustawieniu przepływów na rotametrach warto zmierzyć temperaturę powrotu każdej pętli termometrem kontaktowym. Pętla z prawidłowym przepływem ma temperaturę powrotu o 5-8°C niższą niż zasilanie. Jeśli różnica jest większa, przepływ jest za niski i trzeba go zwiększyć. Jeśli mniejsza, przepływ jest za wysoki i marnujemy energię.
Szerokość szafki: 800 mm. Wysokość szafki: 700 mm. Głębokość wnęki: 130-150 mm. Długość rozdzielacza z osprzętem: ok. 700 mm. Wysokość z pompą: 380 mm. Te wartości pozwalają zaplanować wnękę w ścianie jeszcze na etapie stanu surowego, żeby uniknąć kucia po tynkach.
Źródła danych i normy
PN-EN 12165:2016 Miedź i stopy miedzi Pręty i walcówki z mosiądzu odlewanego ciągłego. PN-EN 1254-2:2021 Miedź i stopy miedzi Łączniki instalacyjne Część 2: Łączniki do rur z tworzyw sztucznych. PN-EN 1264 Ogrzewanie podłogowe Układy i instalacje. Źródło katalogowe: katalog techniczny producentów belek mosiężnych do podłogówki (np. dokumentacja Wilo Para 15/6).
