Włącznik podwójny schodowy schemat – czytelny poradnik dla każdego

Wchodzisz po schodach na piętro, zapalasz światło u góry, schodzisz na dół i dopiero tam je gasisz. Brzmi znajomo? Problem w tym, że w domach jednorodzinnych w Polsce, gdzie ponad 40% budynków ma więcej niż jedną kondygnację, klasyczny włącznik pojedynczy tego nie ogarnie. Potrzebujesz rozwiązania, które pozwoli sterować jedną lampą z dwóch różnych miejsc, a włącznik podwójny schodowy schemat to właśnie ten układ, w którym dwa łączniki współpracują ze sobą w obwodzie oświetleniowym. Poniżej znajdziesz konkretną mapę: jak działa, jak go podłączyć trzema przewodami, kiedy sięgnąć po wariant krzyżowy, a kiedy lepiej zainwestować w czujnik ruchu lub system smart.

• Jak zaprojektować oświetlenie schodów, zanim dobierzesz włącznik
• Czym różni się włącznik schodowy od zwykłego wyłącznika
• Schemat włącznika schodowego krok po kroku
• Jak podłączyć włącznik schodowy z trzema przewodami
• Włącznik krzyżowy a schodowy różnice i zastosowania
• Czujnik ruchu, smart czy ściemniacz alternatywy dla schodowego
• Kiedy włącznik schodowy nie ma sensu
• Typowe błędy przy montażu włączników schodowych
• Co jeszcze podłączyć w układzie schodowym
• Najczęściej zadawane pytania
• Bezpieczeństwo i uprawnienia SEP

Jak zaprojektować oświetlenie schodów, zanim dobierzesz włącznik

Oświetlenie klatki schodowej to nie kwestia estetyki, lecz przede wszystkim bezpieczeństwa. Norma PN-EN 12464-1 zaleca natężenie 100-150 lx na stopniach i spocznikach, co w praktyce oznacza jedną oprawę co 2-3 metry bieżące biegu schodowego.

Przy doborze opraw kluczowa okazuje się klasa szczelności. W strefach suchych wystarczy IP20, ale już nad wejściem do piwnicy lub w pobliżu łazienki wymagane jest minimum IP44, bo wilgoć osadzająca się na metalowych częściach oprawy potrafi w ciągu kilku miesięcy skorodować styki.

Rozmieszczenie punktów świetlnych powinno eliminować cienie na stopniach. Oprawy montowane na ścianie na wysokości 1,6-1,8 m dają najbardziej równomierne rozproszenie, podczas gdy lampy sufitowe potrafią oślepiać osobę schodzącą.

Czym różni się włącznik schodowy od zwykłego wyłącznika

Zwykły wyłącznik oświetleniowy ma dwa zaciski i działa jak brama: przepuszcza prąd lub go blokuje. Włącznik schodowy posiada trzy zaciski, bo nie przerywa obwodu, lecz przełącza fazę między dwoma wyjściami. Mechanizm wewnątrz to po prostu dźwignia, która w jednej pozycji łączy zacisk wspólny z pierwszym wyjściem, a w drugiej z drugim.

Ta pozornie drobna różnica zmienia logikę całej instalacji. W układzie klasycznym prąd płynie od fazy przez wyłącznik do lampy i wraca przewodem neutralnym. W układzie schodowym faza dochodzi do obu łączników, a między nimi biegną dwa przewody, tzw. łączniki, którymi biegnie potencjał fazowy w zależności od pozycji dźwigni.

Lampa świeci tylko wtedy, gdy oba łączniki jednocześnie wybiorą ten sam przewód. Gdy którykolwiek przełączysz, obwód się rozwiera i żarówka gaśnie. To dlatego możesz zapalić światło na dole, a zgasić u góry, albo odwrotnie, bez żadnej elektroniki.

Schemat włącznika schodowego krok po kroku

Podstawowy schemat obejmuje trzy elementy: źródło fazy L, dwa łączniki połączone dwoma przewodami oraz lampę z przewodem neutralnym N i ochronnym PE. Przewód fazowy wchodzi do zacisku wspólnego pierwszego łącznika, dwa pozostałe zaciski łączą się z odpowiednimi zaciskami drugiego łącznika, a z jego zacisku wspólnego faza wychodzi do oprawki lampy.

Wizualnie prezentuje się to następująco:

  L (faza) ────►[1 wspólny]
                  │
                  ├──►[1 wyjście A] ◄────►[2 wyjście A]
                  │                          │
                  └──►[1 wyjście B] ◄────►[2 wyjście B]
                                             │
                                             └──► do lampy
  N (neutralny) ────────────────────────────► do lampy
  PE (ochronny) ────────────────────────────► do lampy

Tabela stanów pokazuje, kiedy lampa świeci:

Kluczowy wniosek: lampa zapala się tylko w pozycjach bliźniaczych. To fundamentalna zasada, której złamanie oznacza błąd w połączeniu, zwykle pomylenie zacisku wspólnego z wyjściem.

Jak podłączyć włącznik schodowy z trzema przewodami

W praktyce do puszki w ścianie dochodzą trzy przewody: fazowy L z rozdzielni oraz dwa przewody łączące biegnące do drugiego łącznika. Przewód neutralny i ochronny nie są potrzebne w puszce włącznika, bo dochodzą bezpośrednio do lampy.

Procedura montażu wymaga bezwzględnego przestrzegania kolejności działań. Najpierw wyłączasz bezpiecznik i sprawdzasz próbnikiem brak napięcia na przewodzie fazowym. Potem przygotowujesz końcówki, zdejmując izolację na 10-12 mm, montujesz puszkę podtynkową głębokości minimum 60 mm i podłączasz zaciski śrubowe momentem 0,8-1 Nm.

1. Wyłącz napięcie w rozdzielni i zabezpiecz wyłącznik przed przypadkowym włączeniem.
2. Zidentyfikuj przewody próbnikiem lub miernikiem, oznacz fazę taśmą.
3. Podłącz zacisk wspólny łącznika do przewodu fazowego L.
4. Połącz dwa zaciski wyjściowe z przewodami biegnącymi do drugiego łącznika.
5. Zamontuj ramkę i klawisz, przykręcając delikatnie, żeby nie przekręcić mechanizmu.
6. Włącz napięcie i przetestuj działanie obu łączników w obu pozycjach.

Przekroje przewodów mają znaczenie. Dla obwodu oświetleniowego o mocy do 2300 W stosuje się YDYp 3×1,5 mm², a przewody łączące między łącznikami mogą mieć ten sam przekrój, choć w praktyce wystarcza 1 mm².

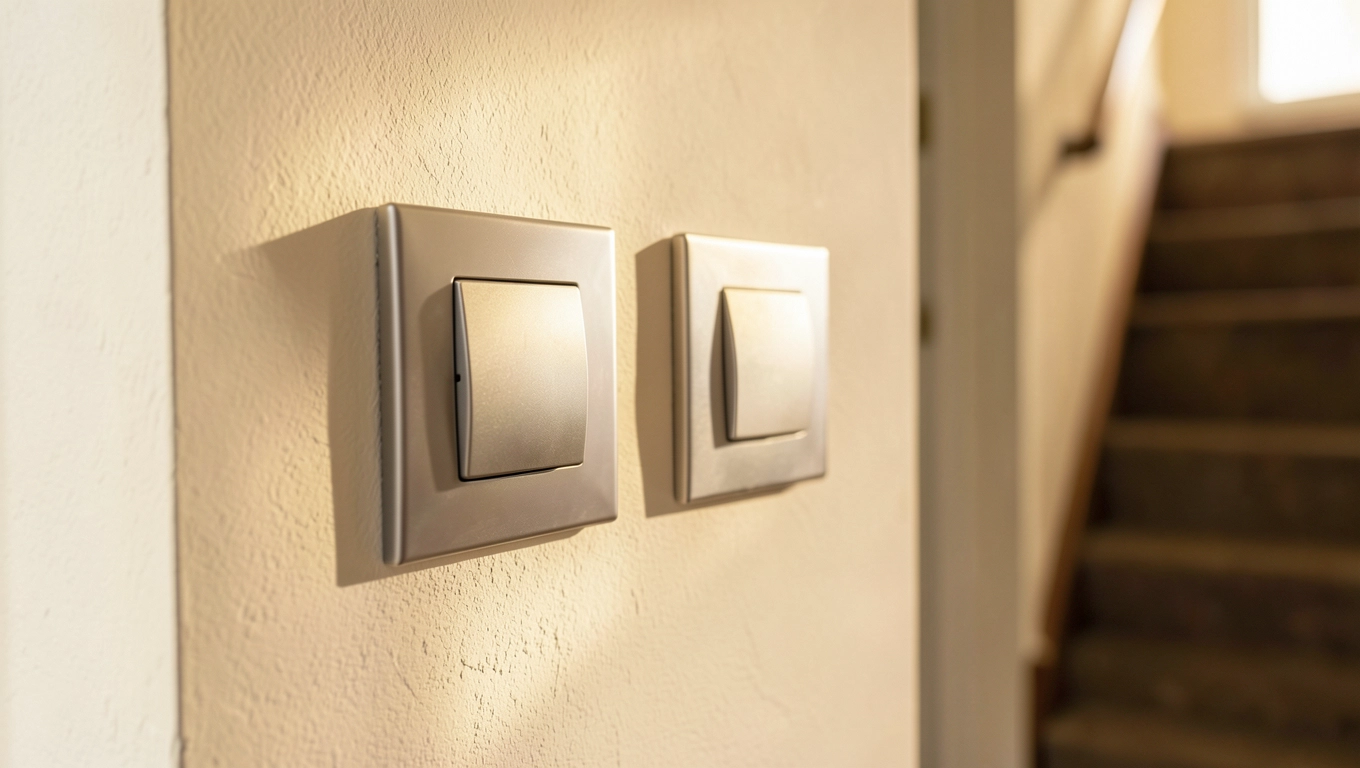

Włącznik krzyżowy a schodowy różnice i zastosowania

Gdy potrzebujesz sterować lampą z trzech lub więcej miejsc, sam włącznik schodowy nie wystarczy. Między dwa schodowe wstawiasz wtedy łącznik krzyżowy, który ma cztery zaciski: dwa wejściowe i dwa wyjściowe. Jego zadaniem jest skrzyżowanie lub prostowanie dwóch przewodów łączących, co pozwala na zmianę stanu lampy z każdego kolejnego punktu.

Logika krzyżowego polega na zamianie miejscami dwóch żył w jednej z dwóch pozycji. W pozycji prostej przewody przechodzą 1:1, w pozycji skrzyżowanej zamieniają się miejscami. Dzięki temu przerwanie obwodu w jednym miejscu daje lampę zgaszoną niezależnie od ustawienia pozostałych łączników.

Krzyżowy nie zastępuje schodowego, lecz go uzupełnia. Zawsze instalujesz dwa schodowe na końcach obwodu, a krzyżowe pomiędzy nimi. Pomylenie kolejności daje obwód, w którym lampa świeci losowo, co bywa koszmarem diagnostycznym.

Czujnik ruchu, smart czy ściemniacz alternatywy dla schodowego

Włącznik schodowy sprawdza się tam, gdzie domownik pamięta o zgaszeniu światła. Gdy masz dość ciągłego pilnowania, sięgnij po czujnik ruchu. Najtańsze modele PIR kosztują 40-60 zł i mają zasięg detekcji 6-8 m oraz kąt widzenia 120°. Ważniejsze od ceny okazuje się IP, bo montaż nad klatką schodową w pobliżu łazienki wymaga minimum IP44.

System smart WiFi lub Zigbee, np. popularny Sonoff, kosztuje 50-150 zł i pozwala sterować światłem z telefonu, głosowo lub według harmonogramu. Minusem okazuje się konieczność stałnego zasilania modułu, co przy schodowym układzie z dwoma łącznikami bywa kłopotliwe, bo brakuje przewodu neutralnego w puszce.

Ściemniacz schodowy montowany zamiast jednego z łączników umożliwia płynną regulację jasności. Mechanizm działa przez odcinanie fazy w tyrystorze, co przy tanich żarówkach LED bywa przyczyną migotania, jeśli żarówka nie jest oznaczona jako "dimmable".

Checklistka decyzyjna ułatwia wybór. Gdy zależy ci na niskim budżecie i nie chcesz kuć ścian, wybierz klasyczny schodowy lub krzyżowy. Gdy ważniejszy jest komfort i brak konieczności szukania łącznika po ciemku, postaw na czujnik ruchu z zegarem 1-3 minuty. Gdy budujesz nową instalację i masz przewód neutralny w puszce, smart daje ci największą elastyczność.

Kiedy włącznik schodowy nie ma sensu

W małych klatkach schodowych o długości do 3 metrów lepszy bywa pojedynczy czujnik ruchu, bo nie trzeba szukać włącznika w ciemności. Podobnie w domach, gdzie schody są rzadko używane, np. prowadzą tylko do piwnicy, automatyka zwraca się szybciej niż pamiętanie o gaszeniu światła.

Nie stosuj schodowego w strefach mokrych, czyli bezpośrednio przy wannie czy prysznicu. Tam wymagane są łączniki IP44 z dławikiem kablowym, a sam obwód powinien być wyposażony w wyłącznik różnicowoprądowy 30 mA zgodnie z PN-HD 60364-7-701.

Typowe błędy przy montażu włączników schodowych

Najczęstszy błąd to pomylenie zacisku wspólnego z wyjściowym. Łącznik zaczyna wtedy działać jak zwykły wyłącznik, bo w jednej pozycji zamyka obwód na stałe, a w drugiej go rozwiera. Lampa świeci w jednym ustawieniu niezależnie od drugiego łącznika, co zupełnie mija się z ideą schodowego.

Drugi klasyczny problem to brak przewodu ochronnego PE w starszych instalacjach aluminiowych z lat 70. i 80. W takim przypadku konieczna jest wymiana przewodu na miedziany YDYp 3×1,5 mm², bo łączenie aluminium z miedzią bez przekładki bimetalicznej powoduje korozję i grzanie styków.

Migotanie LED przy wyłącznikach z podświetleniem to kolejna powszechna usterka. Neonówka lub LED podświetlenia przepuszcza niewielki prąd pojemnościowy nawet przy wyłączonym oświetleniu, co przy tanich żarówkach LED daje widoczne pulsowanie. Rozwiązaniem jest wymiana żarówki na model o wyższej jakości lub usunięcie podświetlenia w łączniku.

Brak puszek głębokich to błąd utrudniający późniejszą diagnostykę. Standardowa puszka podtynkowa ma 45 mm głębokości, co przy trzech przewodach wychodzących z łącznika bywa ciasne. Puszka 60 mm daje zapas na komfortowe ułożenie zapasu kabla i późniejsze pomiary miernikiem.

Co jeszcze podłączyć w układzie schodowym

Identyczna logika trzech zacisków sprawdza się przy sterowaniu wentylatorem łazienkowym, oświetleniem zewnętrznym wejścia czy roletą okienną. W każdym z tych przypadków montujesz dwa łączniki schodowe i prowadzisz między nimi dwa przewody łączące.

Wentylator łazienkowy sterowany schodowo pozwala włączyć wyciąg przy lustrze, a wyłączyć go dopiero przy drzwiach, co jest wygodniejsze niż tradycyjny wyłącznik pojedynczy. Oświetlenie zewnętrzne domu z dwóch miejsc (np. furtka i taras) korzysta z tej samej zasady, a instalacja zajmuje kilkadziesiąt minut.

Najczęściej zadawane pytania

Czy mogę podłączyć włącznik schodowy sam, bez elektryka?
Formalnie nie, bo montaż instalacji 230 V wymaga uprawnień SEP. W praktyce wielu domowników wykonuje prace samodzielnie, ryzykując odmowę wypłaty odszkodowania w razie pożaru lub porażenia. Jeśli nie masz doświadczenia, ogranicz się do wymiany klawiszy i ramek.

Ile kosztuje komplet dwóch łączników schodowych?
Najtańsze modele renomowanych producentów zaczynają się od 15 zł za sztukę. Wersje z podświetleniem LED kosztują 25-45 zł, a designerskie kolekcje szklane czy metalowe sięgają 80-120 zł za sztukę.

Co zrobić, gdy w puszce są tylko dwa przewody?
To sygnał, że instalacja nie była przygotowana pod schodowy. Musisz pociągnąć dodatkowy przewód łączący między obiema puszkami, najczęściej w istniejącym kanale kablowym lub podtynkowo w nowym rowku. Bez tego nie da się zbudować prawidłowego układu.

Czy włącznik schodowy działa z żarówkami LED?
Tak, pod warunkiem że żarówka jest przystosowana do pracy z łącznikiem elektronicznym. Tanie żarówki mogą migotać przy podświetlanym włączniku. Najlepiej wybierać modele oznaczone jako "non-dimmable, no flicker".

Jak odróżnić schodowy od krzyżowego przy zakupie?
Schodowy ma trzy zaciski śrubowe (L, A, B), krzyżowy ma cztery (A1, A2, B1, B2). Wystarczy odkręcić klawisz i ramkę, żeby to sprawdzić wzrokowo lub zapytać sprzedawcę o symbol I/II dla schodowego i II/II dla krzyżowego.

Bezpieczeństwo i uprawnienia SEP

Rozporządzenie Ministra Infrastruktury z 12 marca 2009 r. oraz norma PN-HD 60364 stanowią, że instalacja elektryczna w budynku mieszkalnym musi być wykonana zgodnie z projektem i przez osobę posiadającą odpowiednie kwalifikacje. Uprawnienia SEP grupy 1 (eksploatacja) pozwalają na samodzielne prace montażowe w obrębie własnej instalacji, a grupa 2 (dozór) uprawnia do nadzorowania cudzych prac i wykonywania bardziej złożonych instalacji przemysłowych.

Każdy obwód oświetleniowy w domu powinien być zabezpieczony wyłącznikiem nadprądowym B10 (do 10 A) lub B16 (do 16 A) oraz wyłącznikiem różnicowoprądowym 30 mA. Te dwa zabezpieczenia chronią przed przeciążeniem i porażeniem prądem, a ich brak w instalacji z lat 80. to realne zagrożenie życia.

Przed rozpoczęciem pracy zawsze wyłączaj napięcie w rozdzielni, zabezpiecz wyłącznik przed przypadkowym załączeniem i weryfikuj brak potencjału próbnikiem lub miernikiem. Próbnik za 10 zł z marketu nie zastępuje miernika, bo pokazuje napięcie pojemnościowe nawet na przewodzie odłączonym od fazy.

Źródła danych i norm

Norma PN-EN 12464-1:2014 „Oświetlenie miejsc pracy. Miejsca pracy we wnętrzach" definiuje wymagane natężenia oświetlenia dla klatek schodowych (100-150 lx) i korytarzy. Norma PN-HD 60364 dotyczy instalacji elektrycznych niskiego napięcia w budynkach i obejmuje wymagania dla obwodów oświetleniowych, ochrony przeciwporażeniowej oraz klas szczelności IP. Rozporządzenie Ministra Infrastruktury z dnia 12 marca 2009 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2009 nr 56 poz. 461) reguluje wymagania dla instalacji elektrycznej w budynkach mieszkalnych. Widełki cenowe oparte na danych z popularnych platform sprzedażowych (stan na początek 2026 r., ceny regularne, niepromocyjne).
