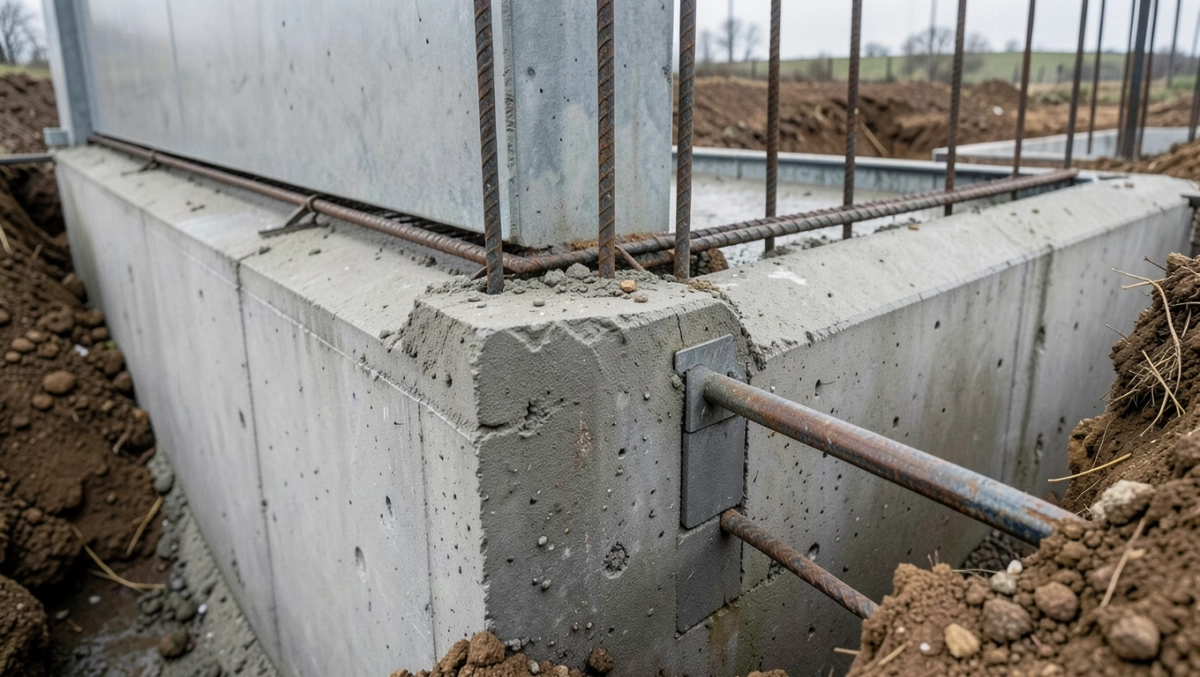

Fundament pod bramę przesuwną 4 m – wymiary, głębokość i koszty

Źle wykonany fundament pod bramę przesuwną 4m potrafi zemścić się już po pierwszej zimie: skrzydło zaczyna szurać o słup, rolki blokują się przy mrozie, a cała konstrukcja pochyla się nawet o 2-3 cm rocznie, bo woda wsiąka w niezabezpieczony beton i rozsadza go od środka. Klucz leży w trzech liczbach: głębokości poniżej strefy przemarzania, długości odpowiadającej około 40% światła wjazdu oraz szerokości uwzględniającej napęd. Wszystko, czego potrzebujesz, żeby zrobić to raz, a porządnie, znajdziesz poniżej.

• Jak zrobić fundament pod bramę przesuwną krok po kroku
• Głębokość i wymiary fundamentu pod bramę przesuwną
• Jaki beton i zbrojenie zastosować pod bramę 4 m
• Koszt fundamentu pod bramę przesuwną w 2026 roku
• Najczęstsze błędy przy fundamencie pod bramę przesuwną
• Dwa typy fundamentu: samonośna kontra szynowa
• Konserwacja fundamentu po zamontowaniu bramy
• Checklist 12 punktów przed zalaniem betonu

Jak zrobić fundament pod bramę przesuwną krok po kroku

Przesuwna brama działa inaczej niż rozwierana. Jej ciężar nie spoczywa na dwóch zawiasach, lecz przenosi się przez profil nośny na jedną stronę toru, czyli dokładnie tam, gdzie betonowy fundament przejmuje obciążenie punktowe nawet 300-400 kG w połączeniu z dynamicznym hamowaniem. Dlatego ten element nie może być „kopany na oko".

Zanim w ogóle wyciągniesz łopatę, sprawdź, co kryje się pod darnią. Warstwa humusu ma zwykle 20-40 cm i w żadnym wypadku nie może znaleźć się pod betonem, bo po rozkładzie zostawia pustą przestrzeń. Usuń ją z całego pasa planowanego wykopu, a grunt rodzimy zagęść ubijakiem warstwa po warstwie po 15 cm.

Następnie wykonaj niwelację terenu i wyznacz oś bramy przy pomocy sznurka. Odległość odmierz od wewnętrznej krawędzi słupa przeciwnego, czyli tego, w kierunku którego skrzydło będzie uciekać przy otwieraniu. To pozwala uniknąć sytuacji, w której brama domyka się zanim zamek wpadnie w rygiel.

Wykop prowadź odcinkami o szerokości 40-50 cm, a gdy grunt się sypie, zabezpiecz ścianki szalunkiem z desek lub płyt OSB. Na dno wysyp warstwę pospółki żwirowej 15-20 cm i ubij ją, bo to ona odpowiada za odprowadzanie wody opadowej od cokołu i redukuje ryzyko wysadzin mrozowych.

Zanim wylejesz beton, ułóż kosz zbrojeniowy i osadź kotwy słupowe w osi przyszłych słupków prowadzących. Pamiętaj, że czas wiązania betonu w temperaturze 15°C to 7 dni do zdjęcia szalunku i pełne 28 dni do uzyskania wytrzymałości projektowanej C25/30. Montaż bramy po upływie zaledwie 3-4 dni to proszenie się o pęknięcia przy pierwszych obciążeniach dynamicznych.

Głębokość i wymiary fundamentu pod bramę przesuwną

W Polsce głębokość fundamentu determinuje strefa przemarzania gruntu, która waha się od 80 cm w zachodniej części kraju do 140 cm w rejonach Suwalszczyzny i Tatr. Beton musi sięgać minimum 20 cm poniżej tej wartości, bo w przeciwnym razie woda zamarzająca w kapilarach gruntu podniesie cokół i przekrzywi całą bramę.

Przy świetle wjazdu 4 m reguła 40% daje długość fundamentu około 1,8 m. W praktyce dochodzi jeszcze margines montażowy po obu stronach, więc bezpieczna wartość to 2,0-2,2 m. To gwarantuje, że łożysko rolki dolnej oraz wspornik napędu mają wystarczająco szeroką bazę.

Szerokość w świetle wykopu powinna wynosić 350-400 mm dla bramy obsługiwanej ręcznie i 450-500 mm, gdy przewidujesz montaż automatyki z silnikiem i zębatką. Te dodatkowe 15 cm pozwala ukryć okablowanie elektryczne oraz prowadnice kablowe bez kucia świeżego betonu po tynkowaniu.

Grubość samej ławy liczona od górnej krawędzi pospółki do poziomu terenu powinna oscylować w granicach 30-40 cm. Cieńsza płyta nie rozkłada sił na całą powierzchnię styku z gruntem i w miejscach koncentracji naprężeń pojawią się rysy skurczowe już po kilku sezonach.

Jaki beton i zbrojenie zastosować pod bramę 4 m

Beton C25/30 według normy PN-EN 206 to absolutne minimum dla bramy o masie 250-350 kg i długości skrzydła dochodzącej do 6 m. Klasa C30/37 daje zapas bezpieczeństwa i warto ją rozważyć zwłaszcza wtedy, gdy montujesz napęd, który generuje dodatkowe siły dynamiczne przy ruszaniu i hamowaniu.

Klasy B15, popularnej w starszych poradnikach, dziś już nie stosuje się w konstrukcjach narażonych na cykliczne obciążenia i kontakt z wilgocią. Jej wytrzymałość na ściskanie wynosi zaledwie 15 MPa, a nasiąkliwość sięga 8%, przez co woda gruntowa łatwo wnika w strukturę i rozsadza ją od środka przy każdym mrozie.

Zbrojenie główne wykonaj z prętów żebrowanych ⌀12 mm ułożonych wzdłuż fundamentu, a poprzecznie rozmieszczonych co 20 cm. Strzemiona z drutu ⌀8 mm co 25 cm spinają cały kosz i zapobiegają rozejściu się prętów podczas wylewania mieszanki. Otulina zbrojenia minimum 5 cm od każdej strony chroni stal przed korozją i wydłuża żywotność fundamentu do 50+ lat.

Kotwy słupowe osadzaj jeszcze przed zalewem betonu, a nie po jego związaniu. W tym celu przyspawaj do płyty montażowej kawałki pręta ⌀10 mm w kształcie litery L i ustaw tak, by po zlaniu betonu wystawały one dokładnie w osi przyszłych słupków. Po zamontowaniu słupka całość skręcasz śrubami M12 klasy 8.8.

Gdy planujesz automatykę z napędem przekładniowym, wciągnij do szalunku peszel ⌀25 mm z linką pilotową. Późniejsze kucie w pełnym betonie to nie tylko brud, ale też ryzyko przecięcia zbrojenia. Peszel prowadzony w ścianie fundamentu zawsze wychodzi tam, gdzie stanie skrzynka sterująca.

Koszt fundamentu pod bramę przesuwną w 2026 roku

Ceny materiałów budowlanych w pierwszej połowie 2026 roku ustabilizowały się po wcześniejszych wahaniach, co pozwala dość precyzyjnie oszacować budżet. Beton C25/30 z gruszki to koszt 320-380 zł za metr sześcienny, a workowany C30/37 przy zakupie paletowym 11-13 zł za 25 kg.

Dla światła 4 m potrzebujesz około 0,3 m³ betonu, czyli cztery-pięć worków 40-kilogramowych lub jedną małą gruszkę. Do tego dochodzi koszt stali zbrojeniowej ⌀12 w ilości 35-40 kg oraz ⌀8 na strzemiona 8-10 kg, co daje łączny materiał w granicach 480-620 zł przy kursach wałkowanych ze skupu.

Wycena robocizny różni się znacząco między zachodnią a wschodnią Polską, dlatego rozrzut 700-900 zł za samą pracę obejmuje typowy przedział rynkowy. Pamiętaj, że ekipa często wlicza w to również wytyczenie osi i poziomowanie, co przy samodzielnej budowie wymaga wypożyczenia niwelatora za 60-80 zł za dobę.

Najczęstsze błędy przy fundamencie pod bramę przesuwną

Zbyt płytki fundament to grzech numer jeden, odpowiedzialny za większość awarii po pierwszej zimie. Wystarczy 20 cm różnicy poniżej strefy przemarzania, by siła pęcznienia gruntu uniosła jeden róg cokołu nawet o 5-8 mm, a to wystarczy, by profil nośny zaczął ocierać o rolkę i blokować się przy każdym mrozie.

⚠ Brak drenażu pod pospółką sprawia, że woda opadowa stoi w wykopie i przesącza się w głąb betonu. Po kilku cyklach zamrażania i rozmrażania struktura się spęka, a zawilgocenie wejdzie nawet do wnętrza słupka.

Kolejny częsty błąd to stosowanie starej klasy B15 lub betoniarskiego betonu towarowego z nieznaną recepturą. Klasa C25/30 to dzisiaj realne minimum dla jakiejkolwiek bramy z napędem. Oszczędność rzędu 80-120 zł na materiale przekłada się potem na koszt naprawy przekraczający cały pierwotny budżet.

⚠ Montaż bramy po 3-4 dniach od wylania betonu, gdy ten nie osiągnął jeszcze nawet 50% wytrzymałości projektowanej. Dynamiczne obciążenia od pierwszych prób skrzydła wgniatają kotwy w miękką strukturę i powstają mikropęknięcia, które pod napędem rozrastają się w ciągu roku do groźnych rys.

Brak dylatacji między fundamentem a słupkami stalowymi prowadzi do pękania w miejscu styku dwóch materiałów o różnej rozszerzalności cieplnej. Wystarczy pas papy termozgrzewalnej lub 5 mm warstwa styropianu oddzielająca słupek od betonu, by różnica temperatur rzędu 60°C między latem a zimą nie rozsadziła połączenia.

Piąty błąd to rezygnacja z kosza zbrojeniowego i wylanie betonu „gołego", licząc że beton sam się utrzyma. Beton wytrzymuje ściskanie, ale nie znosi zginania, a każda nierówność osiadania gruntu generuje moment zginający w ławie. Zbrojenie przejmuje te naprężenia i rozkłada je na całą długość fundamentu.

Dwa typy fundamentu: samonośna kontra szynowa

Brama samonośna wisi nad przestrzenią wjazdu na belce prowadzącej, dlatego jej fundament przenosi zarówno masę własną skrzydła (60-80 kg na metr bieżący), jak i moment od wiatru bocznego. Wymaga więc dłuższego cokołu dochodzącego do 50% światła bramy, by przeciwwaga pozwoliła utrzymać stabilność bez dotykania podłoża w najniższym punkcie.

Brama szynowa toczy się po profilu wmurowanym w wjezdni, więc punkt ciężkości spoczywa bezpośrednio na fundamencie po obu stronach. Ten wariant wystarczy 30-35% światła, ale za to sam tor wymaga betonowej podbudowy na całej długości wjazdu, co sumarycznie wychodzi drożej przy bramach powyżej 4 m.

Konserwacja fundamentu po zamontowaniu bramy

Samochoć fundamentu nie konserwujesz co miesiąc, raz w roku warto zrobić krótki przegląd: sprawdź szczelność styku słupka z cokołem, poszukaj rys skurczowych powyżej 0,3 mm i zalej je epoksydową żywicą iniekcyjną. Takie mikropęknięcia same się nie naprawią, a woda zacznie w nie wsiąkać przy każdym deszczu.

Profile jezdne rolek smaruj smarem silikonowym w sprayu dwa razy w roku, przed zimą i po niej. Mechanizm ślizgowy w bramie samonośnej odwdzięczy się cichszą pracą i o 30-40% mniejszym oporem, co bezpośrednio przekłada się na mniejsze zużycie przekładni napędu oraz niższe rachunki za prąd przy bramach automatycznych.

Przy okazji przeglądu skontroluj też odprowadzenie wody od cokołu. Jeśli rynna lub kostka brukowa kieruje wodę w stronę fundamentu, poprowadź drenaż liniowy albo ułóż spadek terenu minimum 2% na odcinku 1,5 m od osi bramy. Koszt takiej poprawki to zwykle 150-250 zł, a chroni przed kosztownym odtworzeniem cokołu za 3000-5000 zł.

Checklist 12 punktów przed zalaniem betonu

• Wytyczona oś bramy z tolerancją ±5 mm
• Usunięty humus do głębokości minimum 40 cm poniżej poziomu terenu
• Wykop szerszy o 15 cm od projektowanego obrysu fundamentu
• Na dnie ubita warstwa pospółki 15-20 cm
• Rura drenarska Ø100 mm owinięta geowłókniną odprowadzona do studni chłonnej
• Kosz zbrojeniowy z prętów ⌀12 co 20 cm i strzemion ⌀8 co 25 cm
• Otulina zbrojenia minimum 5 cm, dystansowe podkładki plastikowe
• Kotwy słupowe ustawione w osi słupków, wypoziomowane w dwóch kierunkach
• Peszel elektryczny Ø25 mm wciągnięty od strony planowanego napędu
• Szalunek zabezpieczony przed rozejściem ściągami lub rozpórkami
• Beton C25/30 (lub C30/37) zgodny z PN-EN 206, konsystencja S3
• Po 7 dniach szalunek zdjęty, po 28 dniach pełna wytrzymałość gotowa do montażu

Fundament pod bramę przesuwną 4m to inwestycja na co najmniej 30 lat, dlatego warto potraktować go jak element konstrukcyjny budynku, a nie dodatek do ogrodzenia. Jeśli planujesz automatykę, poproś dostawcę napędu o warunki przyłączeniowe i sprawdź przekrój kabli jeszcze przed wylaniem betonu. Koszt konsultacji technicznej jest nieporównywalnie mniejszy niż przebudowa cokołu po montażu.

? Źródła danych i norm: PN-EN 206+A1:2016 (beton specyfikacja, właściwości, produkcja i zgodność), PN-EN 1992-1-1 Eurokod 2 (projektowanie konstrukcji z betonu), PN-EN 12839 (prefabrykowane elementy do ogrodzeń), PN-EN ISO 14688 (badania geotechniczne), Mapa stref przemarzania gruntów w Polsce Instytutu Geografii i Przestrzennego Zagospodarowania PAN, dane producentów stali zbrojeniowej BSI i Celsa Huta Ostrowiec (cenniki 2026), dane GUS dotyczące cen materiałów budowlanych (czerwiec 2026).
