Jak podłączyć oświetlenie schodowe – prosty schemat dla każdego

Zmierzch na schodach potrafi być groźny jedna źle postawiona stopa i gotowe. Oświetlenie schodowe rozwiązuje ten problem, a przy okazji zmienia nudną klatkę w wizytówkę domu. Poniżej znajdziesz konkretny schemat podłączenia włącznika schodowego, kolejność montażu opraw LED oraz zasady automatyki z czujnikiem ruchu, oparte na normie PN-HD 60364.

• Czym jest oświetlenie schodowe i dlaczego warto je mieć
• Rodzaje włączników schodowych porównanie
• Schemat podłączenia włącznika schodowego krok po kroku
• Włącznik schodowy podwójny kiedy wybrać i jak poprowadzić przewody
• Oświetlenie schodowe LED rozmieszczenie opraw na stopniach
• Czujnik ruchu i sterownik schodowy automatyczne podświetlenie bez kabli
• Najczęstsze błędy montażowe checklista bezpieczeństwa
• Koszty eksploatacji konkrety zamiast ogólników
• Normy i przepisy kiedy instalacja wymaga projektu
• Dobór komponentów w skrócie
• FAQ trzy pytania, które padają najczęściej

Czym jest oświetlenie schodowe i dlaczego warto je mieć

To system niskich opraw montowanych w ścianie lub bezpośrednio w stopniach, który delikatnie rozświetla drogę bez konieczności szukania zwykłego przełącznika po ciemku. Najczęściej spotykasz je w domach jednorodzinnych, blokach z długimi korytarzami i biurowych klatkach schodowych, gdzie estetyka idzie w parze z bezpieczeństwem.

Najważniejsze korzyści to przede wszystkim ochrona przed upadkiem źle oświetlony stopień to statystycznie najczęstsze miejsce domowych urazów oraz komfort codziennego użytkowania. Miękkie światło prowadzi wzrok nawet wtedy, gdy ręce zajmują torby z zakupami albo śpisz na pół etatu.

Dodatkową zaletą jest energooszczędność. Oprawy LED o mocy 0,6-3 W zużywają około 80% mniej prądu niż klasyczna żarówka 40-60 W, a ich trwałość przekracza 25 000 godzin. Przy typowym użytkowaniu przez 4 godziny dziennie ta różnica w portfelu sięga kilkuset złotych rocznie.

Z punktu widzenia designu dyskretne wkopy w ścianę nie kradną przestrzeni użytkowej, a wąski snop światła buduje nastrojowy efekt lamusa architektonicznego. W połączeniu z ciepłą barwą 2700-3000 K wnętrze nabiera przytulności bez efektu sali operacyjnej.

Rodzaje włączników schodowych porównanie

Włącznik schodowy umożliwia zapalanie światła w jednym punkcie i gaszenie w innym, co w duecie tworzy klasyczną parę korespondencyjną. To absolutna podstawa każdej klatki schodowej, korytarza na piętrze czy przejścia między pokojami.

Pojedynczy wariant sprawdza się wszędzie tam, gdzie potrzebujesz sterowania z dwóch miejsc. Jeżeli planujesz niezależne włączanie dwóch grup opraw np. górne podstopnice i boczne lampki ścienne sięgnij po podwójny, który łączy funkcję dwóch pojedynczych w jednej puszce.

Przy więcej niż trzech punktach kontroli w grę wchodzi łącznik krzyżowy umieszczany między parami schodowymi. Pozwala on na przełączanie biegunowości w środku trasy, dzięki czemu światło zapali się z każdego miejsca niezależnie od pozycji pozostałych przełączników.

Nie stosuj włącznika krzyżowego w układach dwupunktowych niepotrzebnie komplikujesz instalację i podwajasz liczbę połączeń, które musisz potem kontrolować próbnikiem.

Schemat podłączenia włącznika schodowego krok po kroku

Zanim dotkniesz przewodu, odłącz napięcie bezpiecznikiem w rozdzielni i potwierdź brak fazy próbnikiem to nie formalność, lecz warunek przeżycia. Każdy obwód oświetleniowy prowadzony jest przewodem trzyżyłowym: fazowym L, neutralnym N oraz ochronnym PE, zgodnie z barwami wskazanymi w normie PN-HD 60364.

Instrukcja montażu wygląda następująco. Najpierw doprowadzasz fazę L z rozdzielni do zacisku wspólnego pierwszego włącznika schodowego. Następnie łączysz dwa przewody korespondencyjne między obydwoma przełącznikami, tworząc trasę przełączania biegunowości. Z zacisku wspólnego drugiego włącznika wyprowadzasz fazę przełączaną bezpośrednio do lampy. Na końcu podłączasz N i PE do oprawy, a puszkę zamykasz po sprawdzeniu wszystkich połączeń.

Uwaga: jeżeli w puszce brakuje przewodu PE, instalacja nie spełnia wymagań ochrony przeciwporażeniowej. W takiej sytuacji nie podłączaj opraw metalowych, które wymagają uziemienia.

Po zakończeniu prac włącz bezpiecznik i przetestuj działanie w obu pozycjach obu przełączników. Brak reakcji lampy oznacza najczęściej pomyłkę w podłączeniu przewodów korespondencyjnych zamień je miejscami, a układ powinien zadziałać.

Włącznik schodowy podwójny kiedy wybrać i jak poprowadzić przewody

Podwójny włącznik schodowy różni się od pojedynczego liczbą klawiszy oraz ilością zacisków posiada cztery wyjścia korespondencyjne zamiast dwóch. Stosuje się go wszędzie tam, gdzie chcesz niezależnie sterować dwiema grupami świateł z dwóch różnych miejsc.

Przewody korespondencyjne prowadzisz parami: jedna para obsługuje pierwszą grupę opraw, druga drugą. W praktyce oznacza to wiązkę siedmiu żył L wejściowe, dwa razy po dwa korespondencyjne oraz dwa wyjścia fazowe do lamp. Schemat różni się od pojedynczego tylko powieleniem toru, nie samą zasadą działania.

Najczęstszy błąd przy podłączeniu włącznika schodowego podwójnego to pomylenie par korespondencyjnych jedna para musi obsługiwać tylko jedną grupę, inaczej światła będą zapalać się w nieprzewidzianych konfiguracjach. Dlatego oznaczaj żyły taśmą izolacyjną lub markerem już na etapie układania.

Nie używaj podwójnego włącznika tam, gdzie wystarczy pojedynczy wyższy koszt elementu oraz grubsza wiązka przewodów nie mają sensu przy jednej grupie opraw. To rozwiązanie zarezerwowane do świadomych projektów dwuobwodowych.

Oświetlenie schodowe LED rozmieszczenie opraw na stopniach

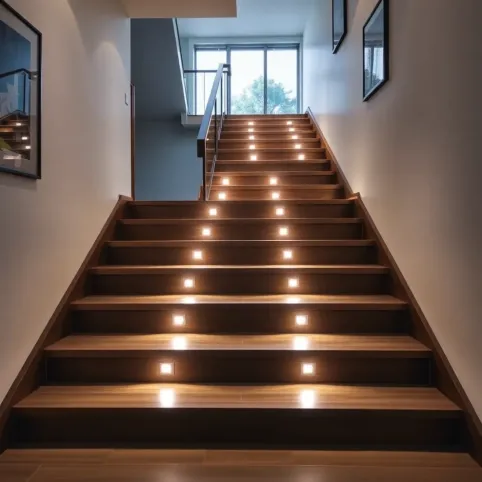

Podstawowa zasada mówi o oświetleniu pierwszego i ostatniego stopnia, bo to one decydują o bezpieczeństwie wejścia i zejścia. Pomiędzy nimi oprawy rozmieszczasz co dwa lub trzy stopnie, zachowując wysokość montażu 15-20 cm nad powierzchnią stopnia zbyt wysoko umieszczone światło oślepia, zbyt nisko tworzy efekt kinkietu.

Kierunek świecenia dobieraj do materiału stopnia. W kamieniu i betonie najlepiej sprawdzają się oprawy kierunkowe świecące w dół pod kątem 30-45°, które eksponują strukturę powierzchni. W drewnie lepiej wyglądają modele z dyfuzorem rozbijającym wiązkę, bo twardy stożek tworzy nieprzyjemne refleksy.

Przy montażu w podstopnicy pamiętaj o zachowaniu co najmniej 2 cm odstępu od krawędzi zbyt blisko krawędzi oprawa odbija światło od policzka stopnia i razi osoby schodzące z góry. Wycofanie w głąb neutralizuje ten problem.

Nie montuj opraw w środku biegu schodowego bez podziału na sekcje kosztowna instalacja nie ma sensu, jeżeli wszystkie lampy zapalają się naraz. Podziel obwód na sekcje górne, środkowe i dolne, aby sterować nimi niezależnie lub przez czujnik.

Czujnik ruchu i sterownik schodowy automatyczne podświetlenie bez kabli

Czujnik ruchu PIR reaguje na zmianę promieniowania podczerwonego w polu widzenia, dlatego montuje się go na wysokości 1,2-1,5 m z dala od kaloryferów i okien. Wykrycie sylwetki powoduje podanie napięcia na wejście sterownika, który sekwencyjnie zapala kolejne grupy opraw, tworząc efekt fali świetlnej.

Sterownik schodowy to niewielkie urządzenie montowane w rozdzielni lub puszce podtynkowej, które odmierza czas świecenia każdej sekcji od 5 do 30 sekund. Najprostsze modele obsługują 4-8 kanałów, a ich podłączenie ogranicza się do doprowadzenia fazy, neutralnego oraz wyjść do poszczególnych grup opraw.

Energooszczędność automatyki sięga nawet 70% w porównaniu z tradycyjnym oświetleniem światło zapala się tylko wtedy, gdy ktoś faktycznie korzysta ze schodów, a nie świeci całą noc. W domach energooszczędnych oraz klasy A+ to jeden z obowiązkowych elementów.

Przy doborze czujnika zwróć uwagę na kąt widzenia. Modele 120° sprawdzają się na schodach prostych, natomiast przy zabiegach i zakrętach lepiej zastosować dwa czujniki 90° lub model z regulacją pola detekcji. Zasięg 4-6 m wystarcza w typowym domu, zbyt czuły czujnik będzie reagował na psa lub spadającą zasłonę.

Nie instaluj czujnika naprzeciwko okna wychodzącego na południe silne światło słoneczne potrafi zakłócić detekcję PIR i powodować fałszywe włączenia lub brak reakcji. Rozwiązaniem jest czujnik mikrofalowy, który reaguje na ruch niezależnie od poziomu oświetlenia.

Najczęstsze błędy montażowe checklista bezpieczeństwa

Najgroźniejszy błąd to praca pod napięciem. Nawet doświadczeni elektrycy traktują wyłącznik bezpiecznikowy jak obowiązkowy punkt wyjścia, bo kontakt z fazą 230 V kończy się migotaniem przed oczami i poparzeniem dłoni. Pierwszą czynnością zawsze pozostaje wyłączenie zabezpieczenia w rozdzielni.

Uwaga: brak przewodu ochronnego PE w instalacji oświetlenia schodowego dyskwalifikuje zastosowanie opraw metalowych oraz I klasy ochronności. Używaj wyłącznie opraw II klasy oznaczonej podwójnym kwadratem.

Pomylenie fazy z neutralnym nie wywoła co prawda natychmiastowej awarii, ale sprawi, że wyłącznik będzie odcinał N zamiast L, a w oprawie nadal będzie czekało napięcie wymiana żarówki przy wyłączonym świetle stanie się ryzykowna. Dlatego zawsze mierz próbnikiem po wyłączeniu.

Montaż zbyt wysoko to trzecia klasyka. Oprawy powyżej 25 cm nad stopniem świecą prosto w oczy osoby schodzącej, szczególnie na zakrętach. Trzymaj się widełek 15-20 cm, chyba że projektujesz kinkiet ścienny zamiast wkopy podstopnicowej.

• Wyłącz bezpiecznik i oznacz rozdzielnię karteczką „Nie włączać".
• Sprawdź brak napięcia próbnikiem na każdym przewodzie.
• Załóż rękawice elektroizolacyjne do 1000 V.
• Używaj izolowanych śrubokrętów VDE.
• Po zakończeniu prac zmierz rezystancję izolacji miernikiem.

Nie oszczędzaj na przekroju przewodu. Minimalny przekrój dla obwodów oświetleniowych to 1,5 mm², ale przy długich trasach warto sięgnąć po 2,5 mm², by zminimalizować spadki napięcia na końcach linii. Zbyt cienki kabel przy dużej liczbie opraw skutkuje migotaniem i skróceniem żywotności diod.

Koszty eksploatacji konkrety zamiast ogólników

Roczny koszt świecenia jednej oprawy LED 1,5 W przez 4 godziny dziennie przy taryfie G11 wynosi około 4,40 zł. W typowej klatce schodowej z 12 oprawami rozmieszczonymi co dwa stopnie daje to łącznie 52,80 zł rocznie mniej niż jedna wizyta w restauracji.

Automatyka z czujnikiem ruchu obcina te koszty o kolejne 30-50%, bo światło świeci się tylko wtedy, gdy ktoś faktycznie korzysta ze schodów. W domach zamieszkanych przez dwie-trzy osoby to rozwiązanie zwraca się w ciągu dwóch sezonów grzewczych.

Nie wybieraj najtańszych opraw bez certyfikatu CE. Brak deklaracji zgodności oznacza brak gwarancji bezpieczeństwa fotobiologicznego diody niskiej jakości emitują niebieskie pasmo, które przy długim wpatrywaniu się męczy wzrok. Renomowani producenci dostarczają karty techniczne z pomiarem UGR poniżej 19.

Normy i przepisy kiedy instalacja wymaga projektu

Polskie przepisy oparte na normie PN-HD 60364 wymagają, aby każdy obwód oświetleniowy posiadał przewód ochronny PE oraz zabezpieczenie nadprądowe o wartości dobranej do przekroju przewodu. Dla typowej instalacji 1,5 mm² stosuje się bezpiecznik B10 A lub B13 A.

W pomieszczeniach mokrych i zewnętrznych obowiązuje dodatkowo ochrona różnicowoprądowa wyłącznikiem RCD o czułości 30 mA. To wymóg bezwzględny dla schodów prowadzących do ogrodu, na taras oraz do garażu, gdzie wilgoć i beton stanowią ścieżkę upływu prądu.

Nie montuj opraw schodowych w strefie 0 i 1 łazienki, czyli bezpośrednio w wannie ani pod prysznicem. Bezpieczna strefa zaczyna się od 2,40 m od krawędzi brodzika i wymaga minimalnego stopnia ochrony IP44. Niższe IP dopuszczalne jest dopiero powyżej 2,40 m wysokości montażu.

Dobór komponentów w skrócie

Na rynku znajdziesz trzy główne typy opraw schodowych. Najtańsze to modele natynkowe z plastikową obudową, montowane bezpośrednio na tynku za pomocą kołków rozporowych. Środkową półkę zajmują oprawy podtynkowe wpuszczane w ścianę estetyczniejsze, ale wymagające wykucia otworu montażowego.

Najwyższą jakość reprezentują oprawy z aluminium szczotkowanego lub stali nierdzewnej, przeznaczone do podstopnic. Ich trwałość przekracza 50 000 godzin, a design pasuje do nowoczesnych wnętrz w stylu industrialnym oraz skandynawskim.

Taśmy LED stanowią tańszą alternatywę dla pojedynczych opraw. Montowane w profilu aluminiowym wzdłuż krawędzi stopnia dają ciągłą linię światła, która w nocy wygląda wyjątkowo efektownie. Wymagają jednak zasilacza 12 V lub 24 V, co oznacza dodatkowe miejsce w rozdzielni.

Nie stosuj taśm LED bez profilu aluminiowego. Bez odprowadzenia ciepła diody tracą luminancję o 30% w ciągu pierwszego roku, a kolor biały przesuwa się w nieprzyjemne odcienie niebieskiego. Profil z radiatorem rozwiązuje oba problemy jednocześnie.

FAQ trzy pytania, które padają najczęściej

Czy mogę podłączyć oświetlenie schodowe bez przewodu ochronnego?
Technicznie tak, ale wyłącznie z oprawami II klasy ochronności oznaczonymi podwójnym kwadratem. W praktyce lepiej dociągnąć PE niż rezygnować z bezpieczeństwa przeciwporażeniowego, zwłaszcza w wilgotnych pomieszczeniach.

Jaki czujnik ruchu wybrać do długich schodów?
Najlepiej dwa czujniki PIR 90° umieszczone na obu końcach biegu, zsynchronizowane ze sterownikiem wielokanałowym. Jeden czujnik o szerokim kącie widzenia nie pokryje niezawodnie zakrętów i zabiegów powyżej 6 metrów długości.

Ile opraw LED potrzebuję na dwanaście stopni?
Optymalnie sześć do ośmiu, rozmieszczonych co dwa stopnie. Mniej to ryzyko ciemnych plam, więcej to niepotrzebny koszt bez poprawy bezpieczeństwa.

Każdy z powyższych wariantów da się wykonać samodzielnie przy podstawowej znajomości elektryki, ale w przypadku wątpliwości konsultacja z uprawnionym elektrykiem pozostaje rozsądnym rozwiązaniem. Prawidłowo wykonane oświetlenie schodowe posłuży latami, a błędy instalacyjne potrafią kosztować znacznie więcej niż wizyta fachowca.
