Mocowania balustrady balkonowej: jak zamontować, żeby nie odpadło?

Jakie kotwy i uchwyty wybrać do balustrady balkonowej?

Dobór mocowania balustrady balkonowej przesądza o bezpieczeństwie domowników i trwałości całej konstrukcji na lata. Zanim sięgniemy po pierwszą z brzegu kotwę, trzeba zrozumieć, że balkon to środowisko szczególne: mróz, deszcz, promieniowanie UV i obciążenia mechaniczne działają jednocześnie. Każdy element metalowy musi im sprostać, bo stawką jest ludzkie zdrowie, a czasem życie. Polskie przepisy, w szczególności norma PN-EN 1991-1-1 oraz PN-EN 1993 dotycząca konstrukcji stalowych, wymagają, by balustrada na wysokości powyżej 1 metra przenosiła obciążenie 0,5-1,0 kN/m w zależności od kategorii użytkowania. To nie są liczby abstrakcyjne, lecz konkretna siła, jaką wywiera dorosły człowiek opierający się całym ciałem o poręcz w panice.

• Jakie kotwy i uchwyty wybrać do balustrady balkonowej?
• Mocowanie słupków balustrady do czoła balkonu i do posadzki
• Montaż balustrady balkonowej krok po kroku bez błędów

W praktyce montażowej najczęściej wybiera się trzy rozwiązania: kotwy wklejane chemicznie, kotwy mechaniczne (stalowe kołki rozporowe) oraz uchwyty słupków przyspawane do blachy cokołowej. Każde z nich działa inaczej, bo opiera się na odmiennym mechanizmie przenoszenia sił. Kotwy wklejane bazują na adhezji żywicy do betonu i stali to wiązanie molekularne, które rozłożone na większą powierzchnię daje wytrzymałość nawet 15-25 kN na jeden punkt. Kotwy mechaniczne działają przez tarcie i klinowanie stali o ścianki otworu, co przy dobrym podłożu daje 5-12 kN, ale w słabszym betonie może spaść nawet o połowę.

Materiał mocowań decyduje o ich żywotności w warunkach zewnętrznych. Stal ocynkowana ogniowo (warstwa cynku 50-80 mikronów) sprawdza się dobrze, ale w strefie nadmorskiej potrafi korodować po 8-10 latach. Stal nierdzewna A2 (AISI 304) wystarcza w większości lokalizacji, natomiast A4 (AISI 316) to absolutne minimum tam, gdzie pojawia się chlorek sodu z solenia chodników albo bliskość morza. Aluminium anodowane twardo, popularne w systemach bezramowych, wymaga zupełnie innego podejścia: tu nie stosuje się klasycznych kotew, a jedynie specjalne profile bazowe przykręcane do czoła płyty.

Kiedy NIE warto iść w kotwy wklejane? Gdy podłoże betonowe jest stare, spękane albo wykonane z betonu komórkowego o niskiej gęstości poniżej 400 kg/m³. Żywica trzyma świetnie, ale tylko wtedy, gdy ma się czego trzymać w kruszącym się materiale adhezja spada dramatycznie. Kiedy unikać kotew mechanicznych? W betonie zbrojonym o grubości mniejszej niż 100 mm albo w strefach, gdzie łatwo trafić w pręt zbrojeniowy i naruszyć strukturę nośną płyty balkonowej.

Warto też pamiętać o kompatybilności elektrochemicznej. Łączenie stali ocynkowanej ze stalią nierdzewną w obecności wody deszczowej uruchamia korozję galwaniczną szybszy metal (cynk) poświęca się, chroniąc droższy. Dlatego przy balustradach ze stali nierdzewnej stosuje się wyłącznie kotwy i podkładki z tego samego gatunku stali albo z tworzywa oddzielającego. Zignorowanie tej zasady powoduje, że po pięciu latach mamy rdzawą breję wokół każdego punktu mocowania.

Porównanie najpopularniejszych systemów mocowania

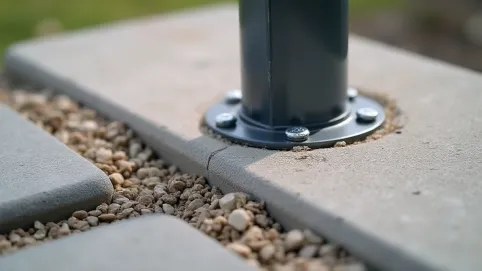

Mocowanie słupków balustrady do czoła balkonu i do posadzki

Miejsce montażu słupka zmienia całą fizykę pracy mocowania. Gdy przytwierdzamy słupek do czoła płyty balkonowej, działamy jak na wspornik siły poziome generują moment zginający w kotwi, który próbuje ją wyrwać. Mocowanie do posadzki daje więcej materiału do zagospodarowania, ale rozkład sił jest korzystniejszy pionowe obciążenie przechodzi przez oś kotwy, a nie prostopadle do niej. Z tego względu inżynierowie niemal zawsze preferują montaż czołowy w budynkach wielokondygnacyjnych, gdzie płyta balkonowa jest stosunkowo cienka i liczy się każdy centymetr.

Montaż do czoła wymaga zachowania minimalnych odległości od krawędzi. Kotwa mechaniczna M12 potrzebuje co najmniej 60 mm od krawędzi betonu, a wklejana chemicznie 40 mm, bo żywica rozprowadza naprężenia na większą objętość. Zbyt bliska krawędź powoduje, że beton odłupuje się pod obciążeniem i kotwa traci 40-60% nośności. Przy montażu do posadzki te ograniczenia są łagodniejsze, ale pojawia się inny problem: trzeba uwzględnić warstwę spadkową, hydroizolację i dociskową wylewkę, które mają zazwyczaj 40-80 mm. Kotwa musi przejść przez wszystkie te warstwy i zakotwić się w nośnym betonie, inaczej cały wysiłek mocowania przenosi się na styropian.

Konstrukcja samego połączenia słupka z blachą cokołową bywa niedoceniana. Najczęściej stosuje się spawanie, które daje sztywne, monolityczne połączenie, ale wymaga późniejszej antykorozyjnej obróbki. Alternatywą są połączenia śrubowe klasy 8.8 lub 10.9, umożliwiające regulację w pionie i poziomie nieocenione przy nierównych płytach. W systemach modułowych spotyka się też złącza klinowe, które montuje się jednym uderzeniem młotka, ale ich nośność ogranicza się zwykle do 4-7 kN i nadają się raczej do balustrad wewnętrznych.

Błędem, który popełnia większość amatorów, jest pomijanie podkładek dystansowych między blachą cokołową a betonem. Bez nich woda deszczowa wciągana kapilarnie utrzymuje stałą wilgoć pod blachą, co prowadzi do korozji w ciągu 3-4 lat. Prawidłowo pod blachę powinno się dać 2-3 mm przekładki z tworzywa albo warstwę zaprawy wysokowytrzymałej, która wypełni wszelkie nierówności i odprowadzi wodę na boki. Takie detale odróżniają balustradę, która przetrwa 30 lat, od takiej, którą trzeba wymieniać po dekadzie.

W przypadku balkonów z loggią wspornikową o wysięgu powyżej 1,5 metra obowiązują dodatkowe wymogi z Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (§299). Balustrada musi być kotwiona w taki sposób, by nie naruszyć izolacji przeciwwilgociowej płyty. Dlatego mocowanie do posadzki dopuszcza się tylko wtedy, gdy projektant przewidział wzmocnienie strefy kotwienia albo gdy płyta ma odpowiednią grubość (>180 mm). W płycie cienkiej i mocno obciążonej jedynym bezpiecznym rozwiązaniem pozostaje mocowanie czołowe.

Kiedy NIE stosować danego mocowania

• Kotwy mechanicznej nie używamy w betonie zarysowanym ani w miejscach narażonych na drgania (np. przy torach tramwajowych) z czasem luzuje się klin i traci nośność.
• Kotwy wklejanej nie aplikujemy w temperaturze poniżej +5°C ani na mokrym podłożu polimeryzacja żywicy zostaje zaburzona i połączenie nie osiąga deklarowanych parametrów.
• Mocowania do posadzki unikamy na balkonach bez izolacji podpłytkowej przebicie wierzchniej warstwy oznacza przeciek wody do stropu.
• Spawanego uchwytu nie stosujemy przy płytach zespolonych stalowo-betonowych bez konsultacji z konstruktorem ciepło spawania może uszkodzić zbrojenie rozproszone.

Montaż balustrady balkonowej krok po kroku bez błędów

Dobry montaż zaczyna się na długo przed pierwszym wierceniem. Najpierw sprawdzamy, czy projekt zawiera obliczenia statyczne dla konkretnego systemu mocowania nie wystarczy ogólnik „balustrada aluminiowa wysokości 110 cm". Każdy producent powinien dostarczyć tablicę obciążeń i wykaz dopuszczalnych podłoży. Jeśli tych dokumentów brakuje, montażysta bierze na siebie odpowiedzialność cywilną za ewentualne zdarzenie, co w praktyce oznacza konieczność samodzielnego wykonania obliczeń lub zatrudnienia konstruktora.

Pierwszy etap to wytyczenie punktów kotwienia. Na balkonie o długości 4 metrów rozmieszczamy słupki co maksymalnie 120 cm, ale przy wypełnieniu szkłem hartowanym lepiej zejść do 90-100 cm, bo szkło pracuje inaczej niż szczebelki i wymaga gęstszego podparcia. Trasowanie wykonujemy laserem krzyżowym, a nie sznurkiem na długości 4 metrów sznurek wygina się nawet o 5-8 mm, co wystarczy, by ostatni słupek nie trafił w zaplanowane miejsce i trzeba było wiercić ponownie.

Wiercenie otworów pod kotwy wymaga wiertła o średnicy dokładnie dopasowanej do kotwy. Dla M12 to najczęściej 14 mm. Zbyt luźny otwór przy kotwie wklejanej oznacza zużycie dwóch, trzech razy więcej żywicy i brak kontroli nad jej utwardzaniem. Zbyt ciasny otwór przy kotwie mechanicznej powoduje pękanie betonu przy rozporze. Głębokość wiercenia kontrolujemy ogranicznikiem na wiertle nominalna głębokość zakotwienia M12 w betonie C25/30 to 110-130 mm. Po wywierceniu otwór trzeba wyczyścić sprężonym powietrzem i szczotką metalową pył betonowy obniża przyczepność żywicy nawet o 30-40%, a wielu wykonawców pomija ten krok, bo „nie widać różnicy".

Aplikacja żywicy w kotwie wklejanej wymaga rozpoczynania od dna otworu, nie od jego ścianek. Pompka ręczna albo pistolet pneumatyczny wprowadza żywicę od dołu ku górze, wypychając ewentualne pęcherzyki powietrza. Kotwę wkręcamy ruchem obrotowym do momentu lekkiego oporu i pozostawiamy bez naruszania na czas wiązania dla żywic winyloestrowych w temperaturze 20°C to 45 minut, w 10°C już 90 minut. Próba regulacji po tym czasie niszczy utwardzone wiązanie i trzeba zaczynać od nowa, tyle że z otworem zanieczyszczonym resztkami starej żywicy.

Montaż słupków i wypełnienia rozpoczynamy dopiero po pełnym utwardzeniu wszystkich kotew. Poziomowanie słupka odbywa się za pomocą śrub regulacyjnych w stopie albo podkładek klinowych, które pozwalają skompensować 5-15 mm różnicy wysokości. Po ustawieniu wszystkich słupków w jednej linii i sprawdzeniu pionu (dopuszczalne odchylenie 2 mm na 1 metr wysokości) dokręcamy nakrętki momentem podanym przez producenta najczęściej 40-60 Nm dla M12. Klucz dynamometryczny to nie fanaberia, lecz konieczność: zbyt mocne dokręcenie zrywa gwint kotwy, zbyt słabe pozwala na mikroluzy, które po kilku miesiącach zamieniają się w irytujące skrzypienie przy każdym dotyku poręczy.

Na koniec pozostaje zabezpieczenie antykorozyjne i odbiór. Wszelkie spawy i miejsca obróbki mechanicznej pokrywamy podkładem epoksydowym i farbą nawierzchniową, najlepiej w systemie C4 lub C5 wg PN-EN ISO 12944. Odbiór powinien obejmować próbę obciążeniową: przyłożenie siły 1,0 kN/m na poręcz przez 15 minut i obserwacja, czy nie pojawiają się trwałe odkształcenia, pęknięcia ani luzy. Taką próbę warto udokumentować wpisem do dziennika budowy, bo w razie reklamacji lub kontroli nadzoru budowlanego stanowi dowód, że montaż spełnia normy. Bez niej każda awaria będzie zrzucana na wykonawcę.

Dobór mocowania balustrady balkonowej to nie jest decyzja, którą warto podejmować wyłącznie na podstawie ceny. Różnica 50-80 PLN na metrze w systemie kotew oznacza wieloletni spokój albo coroczne poprawki, dlatego przy wyborze konkretnego rozwiązania zawsze proś o dokumentację nośności i porównuj ją z wymaganiami normy PN-EN 1991-1-1 dla danej kategorii użytkowania balkonu.

Źródła danych i podstawy prawne: PN-EN 1991-1-1 (Eurocode 1 oddziaływania na konstrukcje), PN-EN 1993 (Eurocode 3 konstrukcje stalowe), PN-EN ISO 12944 (ochrona przed korozją), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl), dokumentacja ocen technicznych Instytutu Techniki Budowlanej (itb.pl), katalogi systemowe producentów kotew wklejanych i mechanicznych (kotwy.org).
